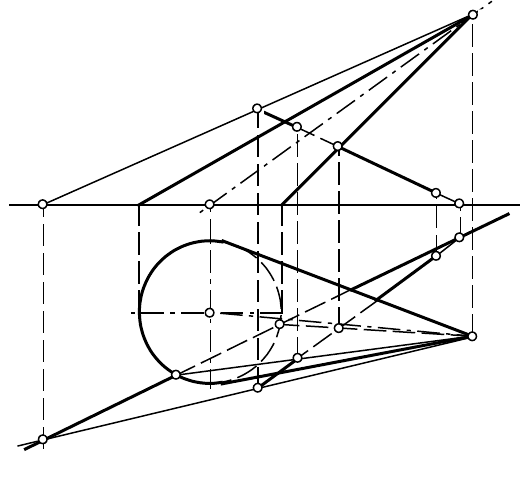

Основание конуса лежит в горизонтальной плоскости проекций, и, следовательно,
проецируется на эту плоскость в натуральную величину.
8.PВ свободном месте чертежа строим развертку поверхности пирамиды методом
треугольников (рис.20.15) по известной длине их сторон (см. задачу 20.1). Через
построенные на развертке вершины пирамиды 6
0
, 5
0
, 4
0
P… проведем по лекалу плавную
кривую линию, концы которой соединяем отрезками с вершиной S
0
.
9.PК построенной развертке боковой поверхности конуса пристраиваем основание –
окружность, радиус которой равен радиусу горизонтальной проекции основания (эта
окружность вычерчивается в любом месте чертежа без наложения на развертку боковой
поверхности, но так, чтобы с построенной кривой линией – развернутым контуром
основания – она имела одну общую точку).
