Вентиляция и охлаждение тепловым насосом
4 Вентиляция и охлаждение с помощью теплового насоса
4.1 Охлаждение
Коллектор отработавшего воздуха помещений
ALK JUNKERS обеспечивает необходимый воздухо-
обмен в квартире, отбирая отработавший воздух из
помещений, имеющих большую потребность в вен-
тилировании (ванная, туалет, кухня). Свежий воздух
поступает в помещения через клапаны в наружных
стенах .
Тёплый отработавший воздух из помещений по-
догревает в теплообменнике рассол геотермическо-
го ТН. То есть, коллектор ALK служит для повыше-
ния эффективности ТН, так как разница температур,
которую должен преодолеть ТН, становится мень-
ше. При этом требуется меньше электроэнергии, а
коэффициент преобразования (COP) теплового на-
соса возрастает.
Пример:
Если коллектор ALK работает в своём номи-
нальном режиме, то его теплопроизводительность
составляет ок. 1,2 кВт. С такой мощностью темпе-
ратура рассола при прохождении через теплооб-
менник в ALK может повышаться с 10 ºC до 11,3 ºC,
в результате чего эффективность геотермического
ТН повышается.
Регулятор коллектора отработавшего воздуха
может быть настроен на выполнение индивидуаль-
ной программы, чтобы согласовывать время рабо-
ты агрегата с конкретными местными условиями.
Нагрев рассола становится нежелательным,
если в летнее время для охлаждения помещений
применяется охлаждающий конвектор PK ... Кон-
вектор работает тем эффективнее, чем холоднее
рассол. Чтобы сделать возможной одновременную
работу коллектора отработавшего воздуха ALK и
охлаждающего конвектора PK ..., следует предус-
мотреть для коллектора отработавшего воздуха по-
мещений схему переключения «Лето / Зима». При
работе летней схемы встроенный рассольный на-
сос остаётся выключенным, так что работает только
воздуходувка, и коллектор отработавшего воздуха
помещений выполняет функцию простого вентили-
рования.

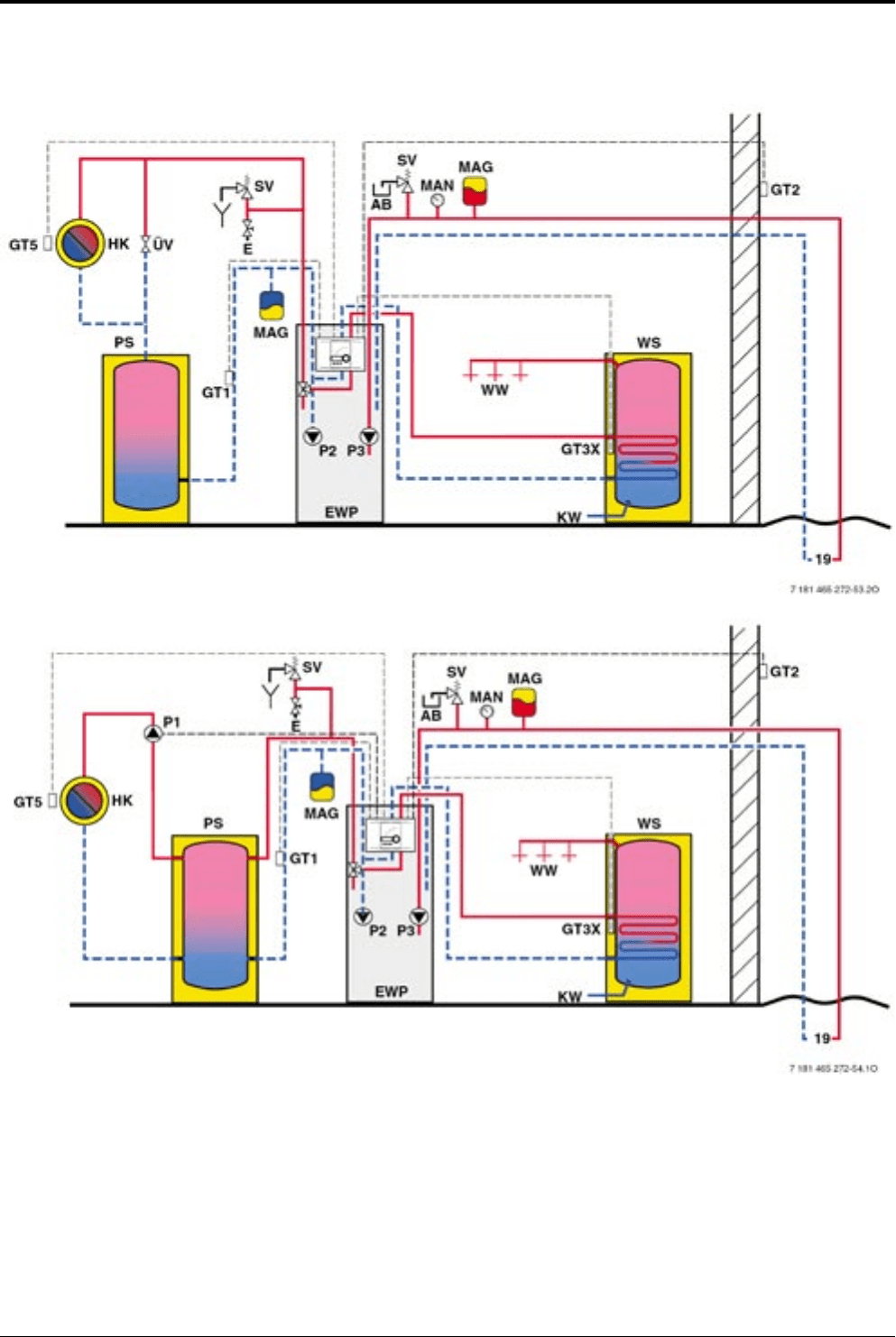

Другие указания и подробные примеры тепло-
насосных установок Вы можете найти в доку-
ментации JUNKERS «Вентиляция квартиры и
регенерация тепла».
4.1.1 Расчёт расхода отточного
и приточного воздуха
Определение параметров коллектора отрабо-
тавшего воздуха помещений получается оптималь-
ным, если исходить при расчётах из 0,4-кратного
воздухообмена (LW) отапливаемого объёма кварти-
ры согласно требованиям «Положения об энергос-
берегающих приборах в жилых зданиях» (EnEV).
Совокупный требуемый расход отработавшего
воздуха для отбора тепла берётся из суммы объё-
мов отдельных помещений, из которых необходимо
отбирать воздух (например, из сырых помещений
или из помещений с неприятными запахами).
Ориентировочные значения по воздухообмену
отдельных разновидностей помещений собраны в
Таблице 38. Алгоритм вычисления представлен на
стр. 77.
В качестве элементов приточной вентиляции ре-
комендуются клапаны с температурным саморегу-
лированием, встраиваемые в стены. Регулирование
объёмного потока в зависимости от наружной темпе-
ратуры осуществляется при этом с помощью термо-
метра без электрического подключения. Элементы
приточной вентиляции звукоизолированы и осна-
щены фильтрами. Они встраиваются в наружные
стены дома (в гостиной и в спальнях). Для расчётов
исходят из потери давления 8 Па на один элемент.
Ориентировочные значения для воздухообмена от-
дельных помещений с притоком воздуха собраны в
Таблице 40. Методика расчёта представлена на стр.
78. Суммарный объёмный поток приточного воздуха
согласовывается с суммарным объёмным потоком
отточного, т.е. отработавшего воздуха.
Рис. 89 Элемент приточной вентиляции с
регулированием по температуре
