Автоматические выключатели серии ВА
−
СЭЩ
−
TD, ВА
−
СЭЩ
−
TS,
ВА
−
СЭЩ
−
АВS1203Е предназначены для установки в шкафах комплект-
ных распределительных устройств, на панелях и в отдельных шкафах
внутренней установки промышленных объектов. Они используются:
• в качестве вводных, фидерных и межсекционных выключателей
в трехфазных распределительных устройствах;
• для включения и защиты сетей, электродвигателей, генераторов,
трансформаторов, конденсаторных установок;
• для оперативных включений и отключений, аварийного отклю-
чения потребителей электрической энергии;
• в качестве разъединителей нагрузки.
Выключателей ВА−СЭЩ−TD/TS рассчитаны для эксплуатации в
электроустановках на номинальное напряжение до 690 В переменного то-
ка частотой 50/60 Гц, на номинальное напряжение до 500 В постоянного
тока и на токи до 16 до 800 А, выключатели ВА−СЭЩ−АВS1203Е – на
номинальное напряжение до 600 В переменного тока частотой 50/60 Гц,
на номинальное напряжение до 250 В постоянного тока и ток 1200 А.
Автоматические выключатели ВА−СЭЩ серии TD выпускаются в
корпусе одного типоразмера и рассчитаны на номинальный ток от 16 до
160 А. Такие выключатели комплектуются только фиксированным термо-
магнитным расцепителем.
Выключатели серии TS выпускаются в корпусах трех типоразмеров и
рассчитаны на ток от 40 до 800 А и отключающую способность до 150 кА.
Они снабжены легко устанавливаемыми и взаимозаменяемыми теплоэлек-
тромагнитными или электронными расцепителями. Это позволяет легко
изменить защиту цепи при изменении характера нагрузки. Электронный
расцепитель позволяет регулировать значение уставок для защиты от тока
перегрузки и тока короткого замыкания.
Автоматические выключатели ВА−СЭЩ−АВS1203Е имеют один ти-
поразмер корпуса и рассчитаны на номинальный ток 1200 А, оснащаются
встроенным электронным расцепителем.
Возможные номинальные токи и типы устанавливаемых расцепите-
лей максимального тока выключателей ВА−СЭЩ−TD/TS приведены в

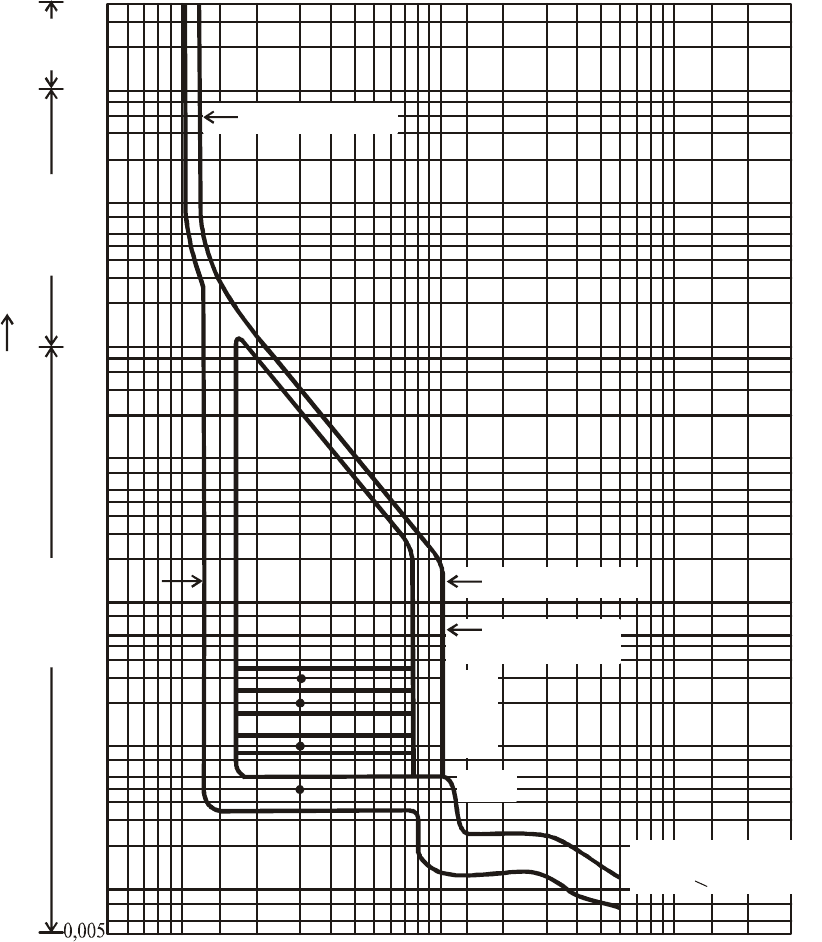

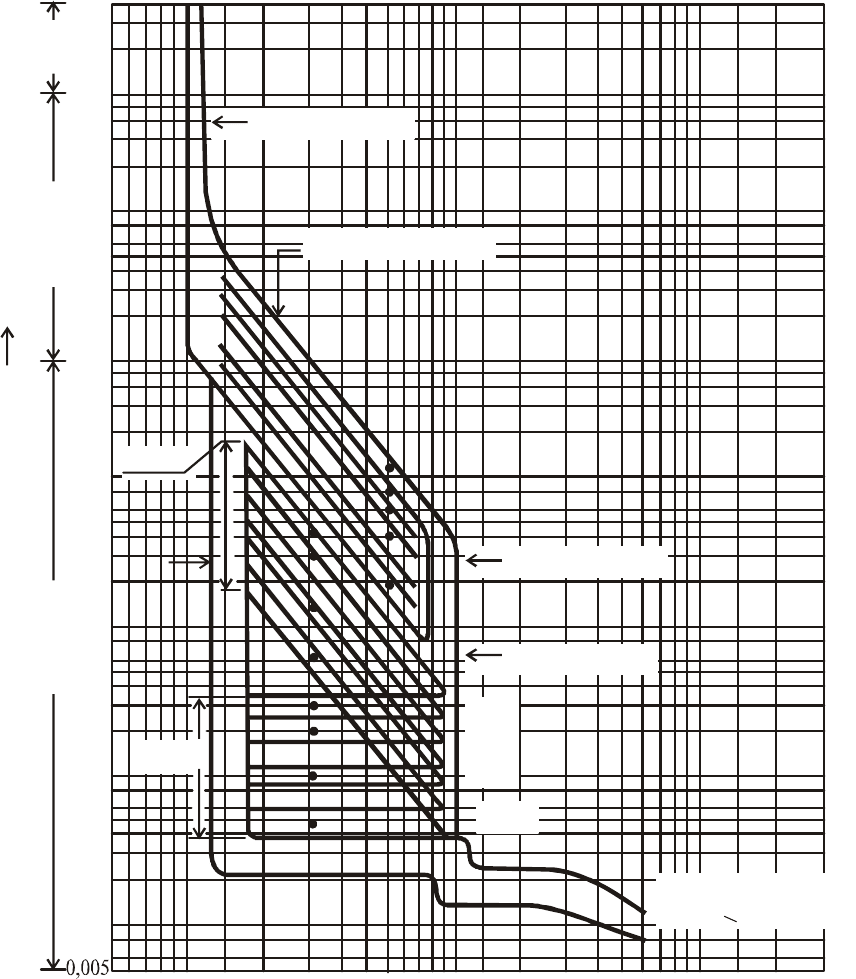

таблице 2.26, а защитные характеристики – на рис. 2.61 и 2.62.

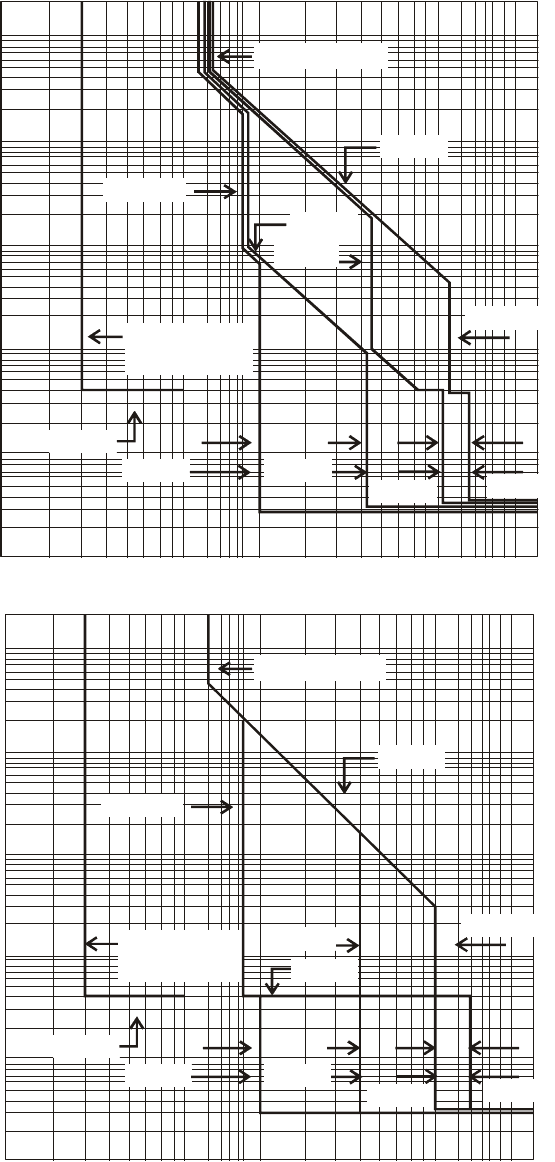

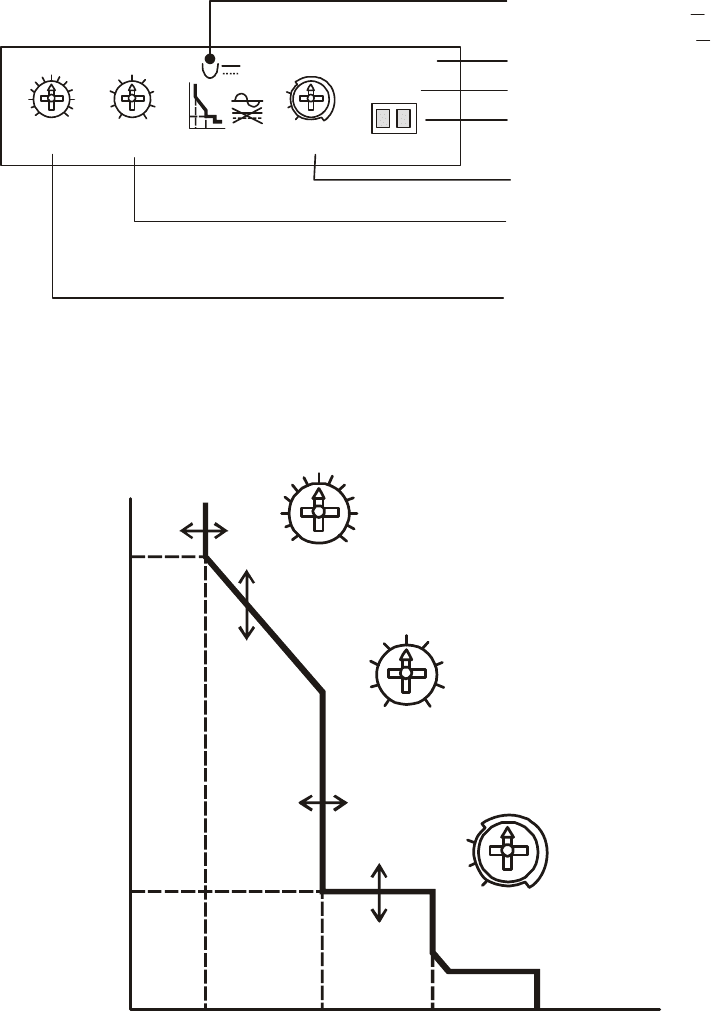

Пример настройки защит расцепителями серии ETS показан на
рис. 2.63. Более широкие возможности заложены в электронных расцепи-
телях серии ЕТМ (табл. 2.28), которыми могут оснащаться выключатели

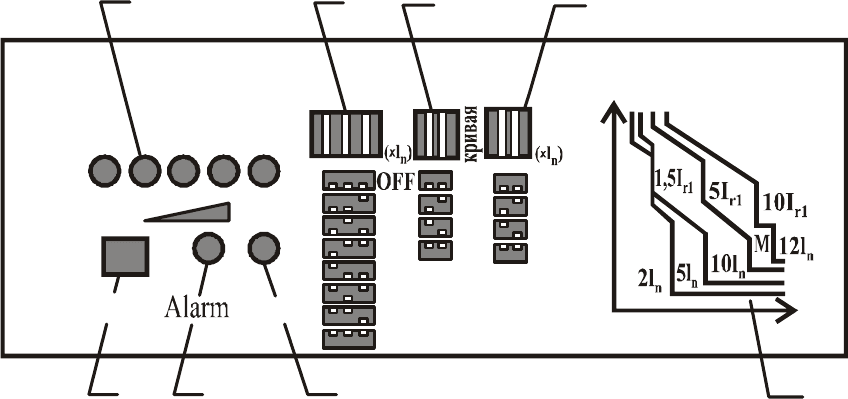

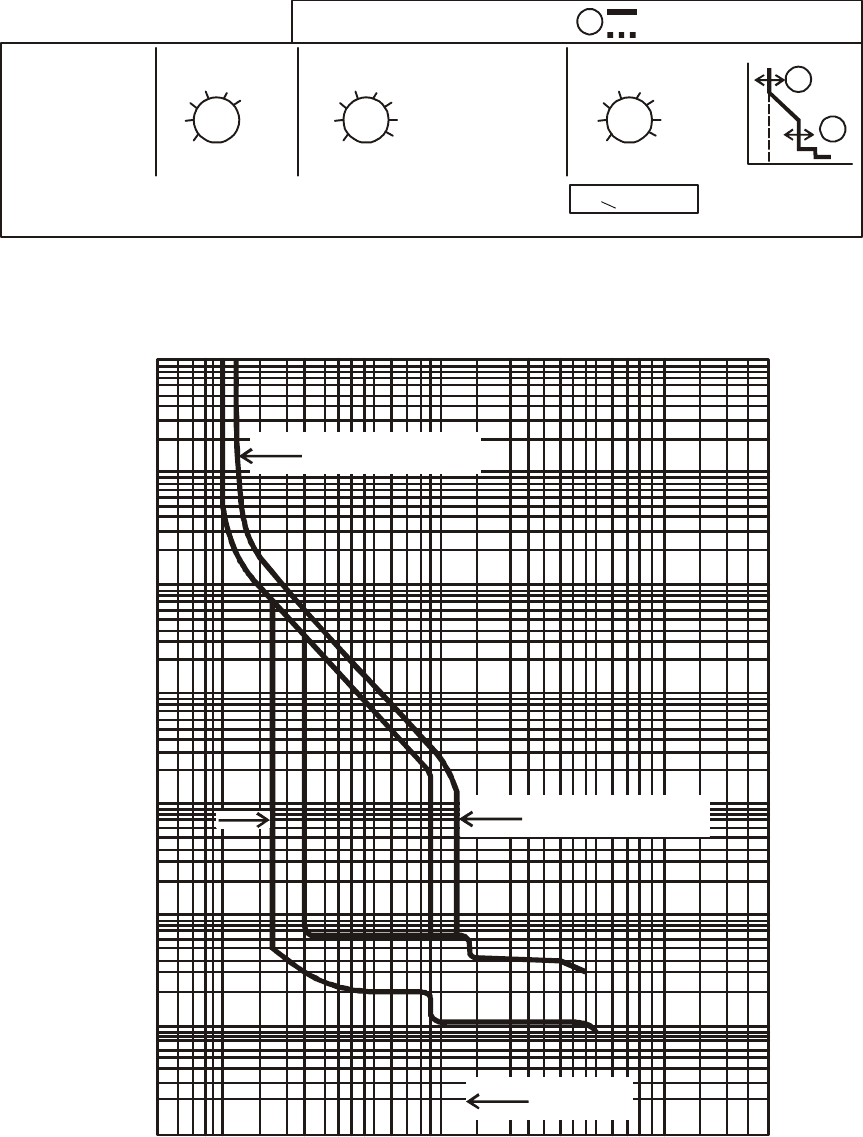

TS400−TS800. Передняя панель таких расцепителей изображена на
рис. 2.64, а настройка защит от токов перегрузки и токов трех- и однофаз-
ного КЗ иллюстрируется рис. 2.65. Расцепители ЕТМ измеряют векторную
