Полное время отключения цепи выключателем по каналу электро-
магнитного максимального расцепителя тока и по каналу независимого
расцепителя не превышает 0,04 с.

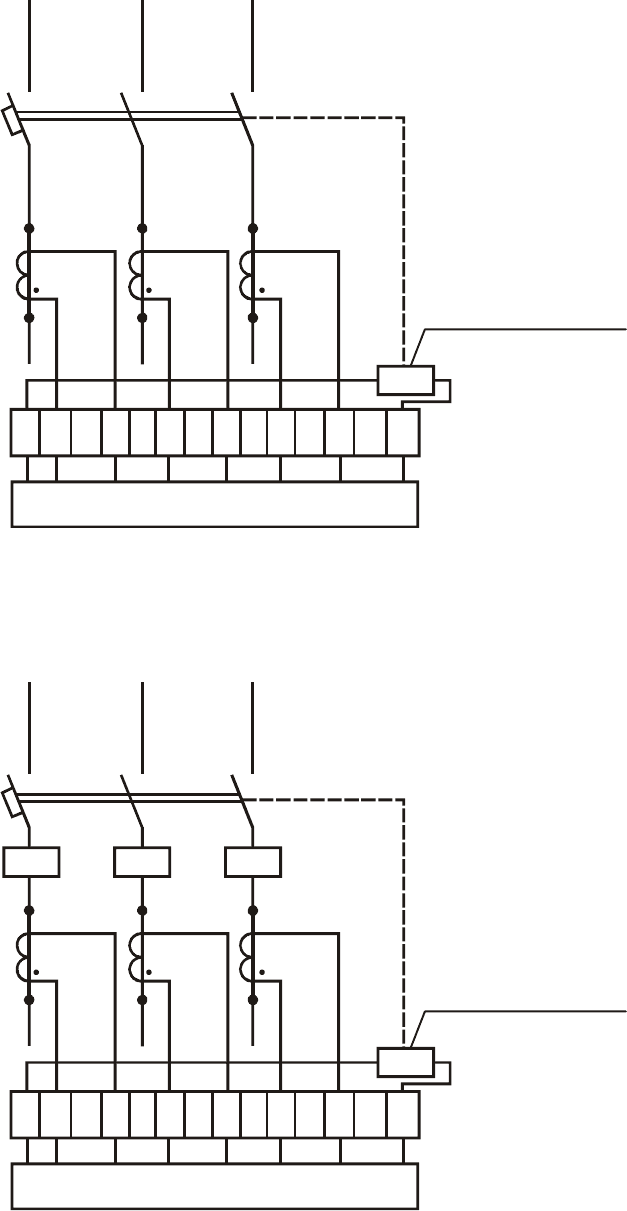

Электрические схемы выключателей приведены на рис. 2.15 и 2.16.
Автоматами ВА08 обеспечивается логическая селективность с вы-
шестоящими выключателями путем выдачи сигнала о превышении тока
уставки по току при коротком замыкании I
sd
или I
i
, при получении тако-
го сигнала защита I >> вышестоящего выключателя должна работать с
установленной выдержкой времени t
sd
, если ток превышает его уставку
I
sd
. Также обеспечивается логическая селективность с нижестоящими
выключателями путем принятия от них сигнала о коротком замыкании,
если ток превышает уставку I
sd
, и нет сигнала о коротком замыкании от
нижестоящих выключателей, защита I >> должна работать без установ-
ленной выдержки времени (рис. 2.17).
Независимый расцепитель срабатывает при подаче на выводы его
катушки напряжения постоянного (24; 110; 220; 440 В) или однофазного
переменного (110; 127; 220; 230; 240; 380; 400; 415; 550; 660 В) тока
частоты 50 Гц. Питание от стороннего источника подается на катушку
через замыкающий контакт вспомогательной цепи, что предохраняет
катушку от длительного нахождения под током. Допустимые колебания
рабочего напряжения от 0,7 до 1,2 номинального.
Вспомогательные и дополнительные контакты состоят из блоков,
каждый из которых имеет свой изоляционный корпус, в который вмон-
тированы один замыкающих и один размыкающий контакты.
Они рассчитаны на номинальное напряжение от 24 до 660 В пере-
менного тока и от 24 до 440 В постоянного тока. Допускают работу при
напряжении от 0,7 до 1,2 номинального. В продолжительном режиме
допускают нагрузку током до 4 А в цепи переменного тока и 0,3 А в це-
пи постоянного тока.
Вспомогательные контакты, предназначенные для коммутации ма-
лых токов, представляют собой микропереключатели, встроенные в
изоляционный корпус. Коммутируют токи от 5 до 200 мА при напряже-
нии от 2,5 до 220 В переменного тока с cosϕ = 0,5 и от 5 до 36 В посто-
янного тока с постоянной времени до 0,015 с.
Указанные виды контактов используются в системах автоматики для
сигнализации о положении главных (силовых) контактов выключателя.
Автоматические выключатели серии ВА
−
45 с микропроцессорным
управлением на номинальные токи от 630 до 5000 А (табл. 2.9) предна-
значены для осуществления функций защиты силовых электрических
сетей переменного тока низкого напряжения (до 690 В) от токов пере-
грузки и короткого замыкания, в том числе с выдержкой времени
