ДонГТУ Лабораторная робота №3 ЭМА-07
Кафедра ЭМА
Исследование распределения напряжения по
изоляторам гирлянды
1 ЦЕЛЬ РАБОТЫ
1.1. Исследовать распределение напряжения по изоляторам гирлянды с помощью шарового
разрядника.
1.2. Исследовать распределение напряжения по изоляторам гирлянды с помощью измерительной
штанги.
1.3 В результате проделанной работы студент должен:
знать: типы, конструкцию и области применения различных изоляторов; схему замещения гирлянды
изоляторов, причины неравномерного распределения напряжения по изоляторам гирлянды;
уметь: произвести испытания гирлянды изоляторов на высоковольтной установке, выполнить анализ
результатов испытаний и дать заключение о наличии или отсутствии в гирлянде дефектных изоляторов.
2 ПОЯСНЕНИЯ И УКАЗАНИЯ К РАБОТЕ. МЕРОПРИЯТИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
2.1 Экспериментальные исследования
2.1.1 Общие указания
Выполнение лабораторной работы произвести на высоковольтной установке, состоящей из
автотрансформатора TV, высоковольтного испытательного трансформатора Т
1
(с номинальным вторичным
напряжением U
2н
= 82 кВ макс. и мощностью S = 10 кВА), вольтметра PV, ограничивающего резистора R
1
и исследуемой гирлянды из подвесных изоляторов. Для определения распределения напряжения по
изоляторам гирлянды используются стандартный шаровой разрядник FV и измерительная штанга со
встроенным электростатическим киловольтметром (не показана). Общее питание на высоковольтную
установку подается от имеющегося в лаборатории распредустройства путем включения автоматического
выключателя QF
ЛБ3
(не показан).
Принципиальная упрощенная схема высоковольтной установки для определения распределения

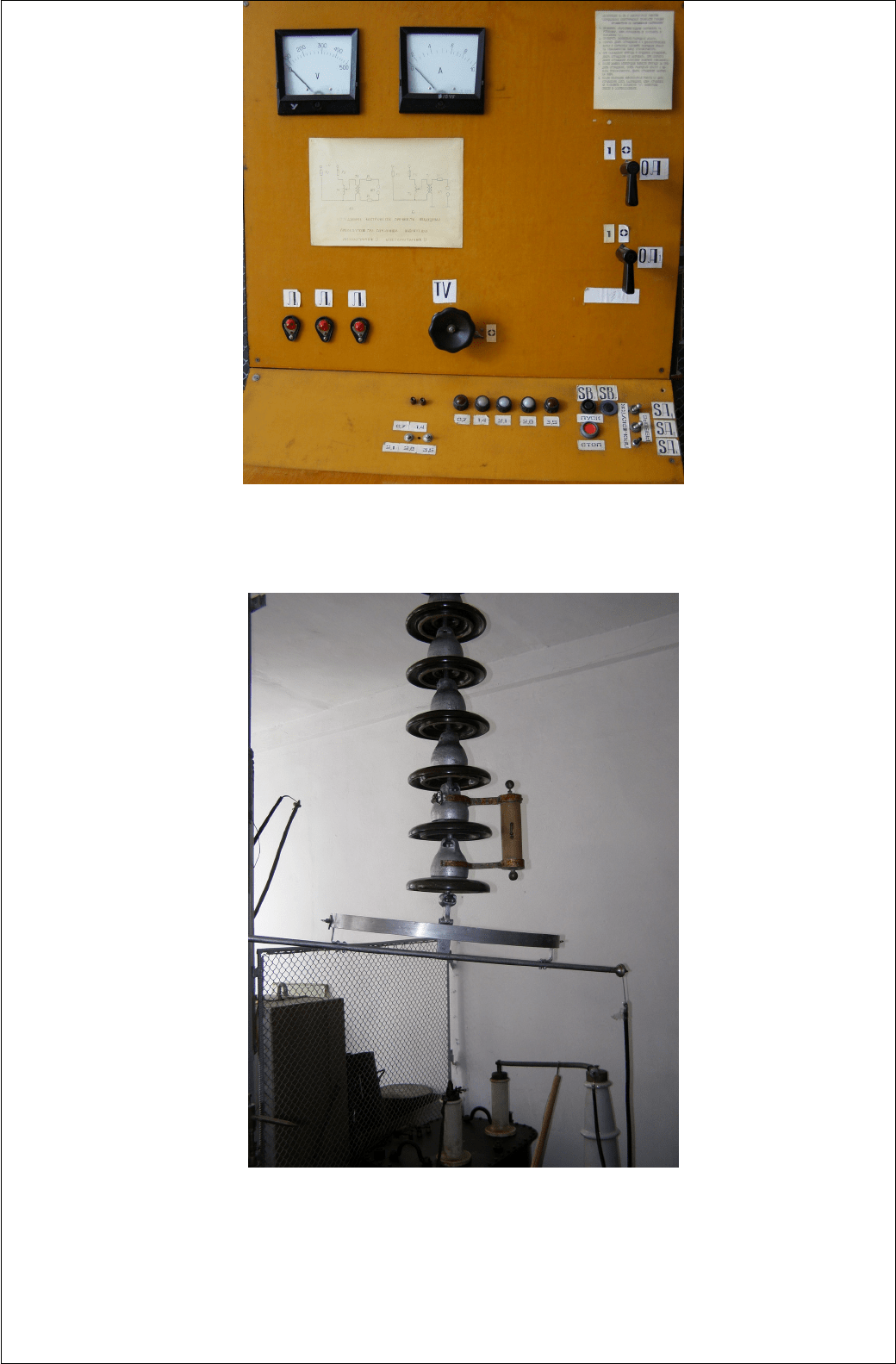

напряжения по изоляторам гирлянды приведена на рис. 1. Органы управления высоковольтной
установкой, сигнализации, контроля напряжения приведены на рис.2. Общий вид гирлянды из
подвесных изоляторов со стандартным шаровым разрядником приведен на рис.3.
2.2 Исследование распределения напряжения по изоляторам гирлянды из подвесных изоляторов с
помощью шарового разрядника
Экспериментальные исследования и расчеты произвести для случаев:
- с защитной арматурой без «нулевого» изолятора;
- с защитной арматурой с «нулевым» изолятором;
- без защитной арматуры, без «нулевого» изолятора.
«Нулевой» изолятор в условиях эксперимента имитирует дефектный изолятор не несущий на себе
нагрузки, т.е. пробитый или разрушенный в условиях эксплуатации. При испытаниях «нулевой» изолятор
можно получить путем наложения шунта (закоротки) на любой изолятор гирлянды, например, в середине
гирлянды из подвесных изоляторов.
2.2.1 Проверить отключенное положение установки. Ключи управления QA и QA1 поставить в
