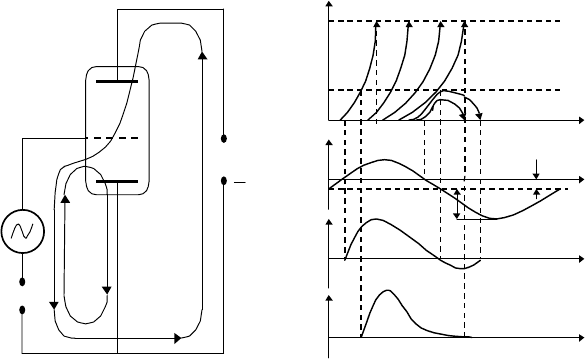

пространстве катод-сетка и движение электронов в этом простран-
стве определяется только напряжением сетки. Напряжение на сетке
U
c
(t) проходит через нулевое значение в моменты t
0
и t
3
. Электрон,
вылетевший из катода в момент t
0
, будет у сетки в момент t
1
и у
анода в момент t
2
. На анод будут попадать также те из последую-
щих электронов, которые подлетают к сетке с нек оторой скоростью.
Электрон, подлетевший к сетке с нулевой скоростью в момент t
4
,

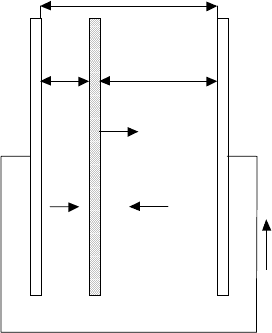

повернет назад к катоду. Как только первый электрон в момент
времени t
0
начнет движение от катода к сетке, во внешней цепи
катод-сетка появится наведенный ток I
к.с.нав.
, текущий в этой цепи
от катода к сетке. Этот ток возрастает по мере увеличения числа
электронов в промежутке катод-сетка, достигает своего макси-
мального значения и убывает в связи с уменьшением скорости элек-
тронов
и изменением её направления. В некоторый момент време-
ни он равен нулю, а затем меняет своё направление на противопо-
ложное из-за возвращения электронов к катоду.
Наведенный ток во внешней цепи промежутка сетка-анод
(I
с.а.нав.
) появляется в тот момент, когда электроны начинают посту-
пать в этот промежуток. Этот ток также растет, достигает макси-
мального значения и убывает до нуля к моменту времени t
5
, когда
последний электрон достигнет анода.
Приведенное качественное рассмотрение показывает, что если
время пролета электронов сравнимо с периодом переменного на-
пряжения на электродах лампы, то наведенный ток становится не-
симметричным по форме и имеет отрицательный выброс. Импульс
наведенного тока не повторяет формы сеточного напряжения и за-
тягивается по времени, снижая амплитуду первой гармоники анод-
ного тока. Последнее приводит к снижению полезной мощности в
нагрузке.
В тетроде на экранирующую сетку подаётся положительное на-
пряжение, сравнимое с анодным. Поэтому электроны, прошедшие
через управляющую сетку, ускоряются в межсеточном промежут-
ке, и полное время про лета до анода уменьшается. Импульс анодно-
го тока при это м менее растянут, а КПД выше, чем в триоде.
Триоды и тетроды СВЧ применяются в основном в выходных
каск адах переда тчиков в качестве генераторов и усилителей сред-
ней мощности.

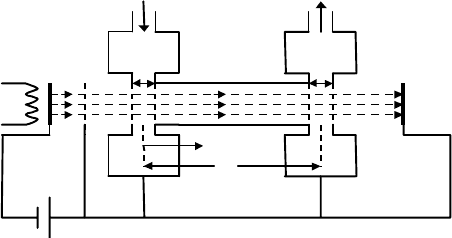

Требование уменьшения времени пролета электронов в лам-
пах СВЧ не является единственным. Необходимо также умень-
шать междуэлектродные ёмкости, индуктивности вводов и диэлект-
