Системы автоматизированного проектирования (САПР)
Практикум
  • формат pdf
  • размер 745,35 КБ
  • добавлен 17 марта 2016 г.

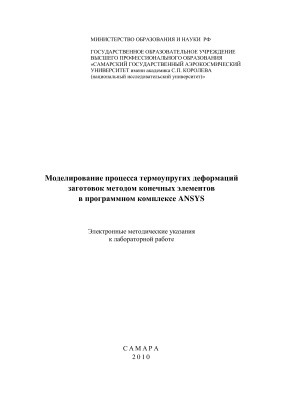

Ивченко А.В. и др. Моделирование процесса термоупругих деформаций заготовок методом конечных элементов в программном комплексе ANSYS
Ивченко А.В., Нехорошев М.В., Проничев Н.Д., Рамзаева Е.А., Смелов В.Г., Смирнов Г.В. — Методические указания к лабораторной работе. – Самара: Изд-во Самар. гос. аэрокосм. ун-та, 2010. — 39 с.
Методические указания предназначены для студентов, обучающихся по специальности: 160301 «Авиационные двигатели и энергетические установки», изучающих курсы: «Технология производства АД и ЭУ», «Технология машиностроения», «Технологические методы обеспечения надежности деталей ГТД», «Информационные технологии», и в рамках магистерской программы «Интегрированные информационные технологии в авиадвигателестроении» по направлению 160700.68 «Двигатели летательных аппаратов».
Методические указания разработаны на кафедре производства двигателей летательных аппаратов.
Содержание
Введение
Задание
Последовательность выполнения работы
Практическая часть
Импорт модели лопатки
Разбиение объема лопатки
Разбиение модели лопатки на конечные элементы (наложение сеток)
Проведение стационарного теплового анализа
Проведение структурного анализа
Построение графиков деформации пера лопатки
Самостоятельная работа
Контрольные вопросы
Библиографический список
Приложение
