Дисертация
  • формат doc
  • размер 1,91 МБ
  • добавлен 24 ноября 2016 г.

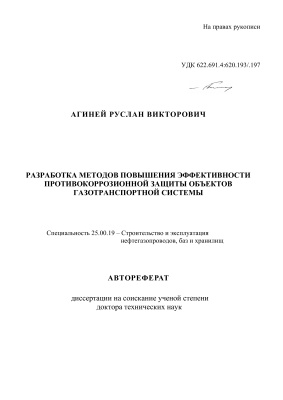

Агиней Р.В. Разработка методов повышения эффективности противокоррозионной защиты объектов газотранспортной системы
Автореферат диссертации на соискание ученой степени доктора технических наук: 25.00.19 – Строительство и эксплуатация нефтегазопроводов, баз и хранилищ. — Научно-исследовательский институт природных газов и газовых технологий. — Ухта, 2009. — 84 с.
Научный консультант: доктор технических наук Кузьбожев А.С.
Цель работы. Повышение эффективности противокоррозионной защиты (ПКЗ) длительно эксплуатируемых МГ путем разработки, научного обоснования и внедрения комплекса методов.
Научная новизна:
Моделированием отслаивания покрытия установлено, что поляризация металла образцов до минимального критерия защиты минус 0,85 В достигается на расстоянии не более 40 мм от точки натекания тока (устья отслаивания). Установлена зависимость поляризационного потенциала металла от условий натекания катодного тока, расстояния между сквозным дефектом в покрытии и точкой измерения, плотностью тока и собственным потенциалом. Доказано, что в отслаивании наиболее достоверным критерием ЭХЗ является значение поляризационного потенциала металла относительно среды.
Установлено, что наложение переменного синусоидального тока плотностью 8-12 мА/м2 в диапазоне частот 100-1000 Гц позволяет достичь минимального критерия ЭХЗ на расстоянии от устья отслаивания сопоставимом в шириной полимерной ленты (540 мм) при площади устья около 3 см2 и высоте отслаивания – 5 мм.
Обосновано, что потенциал в точке трубопровода в условиях защиты не-сколькими станциями катодной защиты (СКЗ) может быть определен с помощью линейной регрессионной модели. Погрешность модели относительно фактических данных составляет менее 12 %, а в диапазоне потенциалов минус 0,85 - 2,5 В ме-нее 6,0%. Также линейная модель обладает наименьшей по сравнению с экспоненциальной и полиномиальной моделью суммой квадратов отклонений от факта. Предложены критерий оптимизации для расчета требуемых режимов СКЗ с учетом текущего состояния грунта и изоляционного покрытия в момент измерения.
Определено, что площадь эквивалентного повреждения покрытия, определяемая по результатам электроизмерений зависит от условий измерения и параметров работы средств ЭХЗ. Разработана новая методика интерпретации результатов электрометрических измерений при оценке площади сквозных повреждений покрытия. Для определения местоположения повреждения покрытия на газопроводе при электрометрических измерениях предложен коэффициент неоднородности поля катодного тока.
Расчетным путем установлены и подтверждены на лабораторных образцах критерии диагностирования заводского покрытия ультразвуковым (УЗ) реверберационным методом при проведении контроля со стороны металла труб. Предложены уравнения для расчета коэффициента отражения от границы «датчик – среда» и коэффициента затухания в среде. Получены уравнения и критерии количественной оценки прочности адгезии покрытия к металлу трубы.
Имитационными испытаниями образцов из конденсатопровода доказано, что наиболее интенсивное развитие коррозии происходит на границе «газовый конденсат – вода»: потеря массы образцов на 25-65% больше, чем образцов, экспозированных в пластовой воде. В динамике скорости коррозии датчиков модели трубопровода, установленных в водной среде и на границе жидких сред, отличаются в 1,6-5,2 раз зависимости от скорости движения жидкостей;
Расчетом параметров акустического поля доказано, что для реализации реверберационного метода контроля среды через стенку трубопровода толщиной 8 мм наиболее рациональным является применение датчика с рабочей частотой 5,0 МГц и диаметром пьезопластины 10,0 мм. Установлены критерии определения типа транспортируемой среды УЗ реверберационным методом по отношению амплитуд эхо-сигналов.
Практическая ценность и реализация результатов работы.
На основе результатов исследований разработаны шесть стандартов организации (СТО) ООО «Газпром трансгаз Ухта» (до 2008 г. ООО «Севергазпром»). По материалам получены одиннадцать патентов РФ, что характеризует новизну и промышленную применимость полученных в работе результатов.
Результаты работы внедрены на предприятиях ОАО «Газпром»:
методика оптимизации ЭХЗ трубопроводов ПП внедрена на КС-10 Сосногорского ЛПУ МГ ООО «Газпром трансгаз Ухта» компрессорный цех №3. Рас-считаны рациональные параметры защитного тока каждой из СКЗ, рекомендованы мероприятия по ремонту и установке новых анодных заземлений;
новый алгоритм интерпретации результатов интенсивных электроизмерений и методика прогнозирования повреждений изоляционного покрытия реализованы на участке МГ Пунга-Ухта-Грязовец 0,5-25 км, в результате установлены участке МГ требующие первоочередного ремонта покрытия. Экономический эф-фект от внедрения – 8,7 млн. руб.;
метод ультразвукового контроля покрытия реализован при освидетельствовании заводского покрытия более чем двух тысяч труб сверхнормативного хранения, предназначенных для газификации Камчатской области. В результате установлена возможность применения данных труб, предложены наиболее эффективные способы ремонта повреждений. Экономический эффект от внедрения – более 100 млн. руб.;
метод ультразвукового контроля многофазного потока внедрен на участке конденсатопровода Вуктыл-СГПЗ. Установлены границы участка КП с расслоенным типом течения транспортируемой потока, предлагаемые для установки труб с внутренним антикоррозионным покрытием. Экономический эффект – 3,8 млн. руб.
