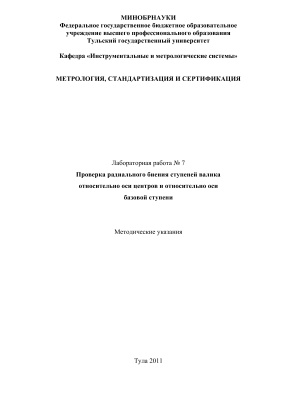

Автор/составитель не указан. Методические указания по выполнению
лабораторной работы. — Тула: Тульский государственный университет,
2011. — 11 с.
Указания включают в себя требования к содержанию, порядку выполнения и оформлению лабораторной работы. Кратко изложены теоретические сведения: - о некоторых понятиях, определяющих требования к форме и расположению поверхностей; - об отдельных элементах правил указания на чертежах допусков формы и расположения; - о схемах контроля суммарных отклонений формы и расположения; - о реализации некоторых вариантов таких схем с помощью набора универсальных приборов; - о проведении измерений и оценке годности деталей. Выполнение работы позволит студентам приобрести навыки оценки годности цилиндрических деталей по одному из видов суммарного отклонения формы и расположения поверхностей – радиальному биению, освоить методику проверки радиальных биений цилиндрических поверхностей валика с помощью прибора для проверки изделий на биение в центрах и призмы, приобрести практические навыки измерения фактических биений валика относительно разных измерительных баз и сравнения их с чертёжными значениями, а также позволит правильно сформулировать выводы об отклонениях фактических биений и заключение о годности валика. Указания предназначены для студентов технических специальностей всех форм обучения. Цель и задачи работы
Теоретические положения
Основные положения и определения
Указание допусков формы и расположения на чертежах
Схемы контроля радиального биения
Объекты исследования, оборудование, инструмент
Задание на работу
Порядок выполнения работы
Проверка годности валика по радиальному биению его ступеней относительно оси центров
Проверка годности валика по радиальному биению его ступеней относительно базовой цилиндрической поверхности
Указания по оформлению отчёта
Контрольные вопросы
Литература
Пример оформления работы
