152

80 − 90% его глубины и взрывают. Удар газов взрыва передается по-

роде водой и негабарит разваливается на куски без большого их раз-

лета. Расход ВВ при этом уменьшается в 3 раза и разлет породы − в

3−4 раза. При небольшом размере негабарита заряд ВВ заменяют

сложенным в 2−3 раза отрезком детонирующего шнура. При дробле-

нии негабарита наружными зарядами их целесообразно прикрывать

полиэтиленовыми мешками с водой.

153

7. ВЗРЫВНЫЕ РАБОТЫ ПРИ ПРОВЕДЕНИИ

ПОДЗЕМНЫХ ГОРНЫХ ВЫРАБОТОК

7.1 Общие принципы ведения работ

Для разрушения горных пород при проведении выработок в

породах с f > 6−8 широко применяются взрывные работы. В породах

меньшей крепости целесообразно применение проходческих комбай-

нов.

В зависимости от условий проведения выработок меняются процесс и

эффективность разрушения пород в забое. Различают следующие условия взры-

вания.

1. В шахтах, не опасных по взрыву газа или пыли: забои го-

ризонтальных и наклонных выработок, проводимых по однородным

и смешанным породам; забои вертикальных нисходящих и восстаю-

щих выработок.

2. В шахтах, опасных по взрыву газа или пыли: обычные за-

бои; забои с сотрясательным взрыванием; забои с камуфлетным

взрыванием; забои в выбросоопасных породах; забои при вскрытии

выбросоопасных угольных пластов.

При проведении выработок взрывным способом выполняют

следующие операции: бурение шпуров (и скважин), заряжание и

взрывание, проветривание, уборку породы и крепление выработки.

От правильно выбранных параметров взрывания зависят эффек-

тивность остальных процессов и технико-экономические показатели

проведения выработки в целом.

154

Взрывание забоя выработки выполняется в соответствии с пас-

портом буровзрывных работ, в котором указываются: породы,

число, диаметр и глубина шпуров, тип вруба, тип ВВ, величина

зарядов, схема взрывания, ожидаемые результаты взрыва. При из-

менении свойств пород паспорт должен уточняться, он также пе-

риодически уточняется с учетом результатов взрыва.

При проведении выработок имеется, как правило, одна открытая

поверхность − плоскость забоя, к которой перпендикулярно или

наклонно бурят комплект шпуров (от 10 до 60). Взрывание комп-

лекта шпуров должно отвечать следующим требованиям: первона-

чально необходимо создать взрывом части шпуров дополнитель-

ную открытую поверхность, чтобы усилить разрушительное дей-

ствие остальных зарядов; разрушить породу в забое выработки на

куски требуемых размеров (навал породы должен быть компакт-

ным для эффективной работы погрузочных машин и исключения

повреждения крепи и оборудования выработки); образовать сече-

ние выработки, максимально приближающееся к проектному, све-

дя к минимуму недоборы и переборы породы, обеспечить высо-

кий к. и. ш., а также исключить нарушение массива за контуром

сечения выработки. Для достижения указанных результатов взры-

ва в комплекте шпуров при проведении выработки применяют

(рис. 7.1.):

− врубовые шпуры (№ 1−№ 4) − взрыв зарядов в них создает

дополнительную (вторую) открытую поверхность в забое и

улучшает условия взрывания остальных шпуров. Врубовые

шпуры обычно бурят на 0,2−0,3 м глубже остальных, а вели-

155

чина зарядов врубовых шпуров на 15−20 % больше, чем в

остальных.

− вспомогательные или промежуточные (№ 5−№ 9), заряды

в которых взрываются после врубовых, предназначены для

расширения полости, образованной врубом. При малых се-

чениях выработок отбойных шпуров может и не быть, а при

большом сечении отбойными шпурами разрушается боль-

шая часть породы в забое.

− оконтуривающие шпуры (№ 10−№ 18), заряды в которых

взрываются последними, предназначены для придания выра-

ботке проектного сечения. Концы оконтуривающих шпуров

в крепких породах выступают за контур на 100 −150 мм, а в

мягких породах располагаются на проектном контуре выра-

боток.

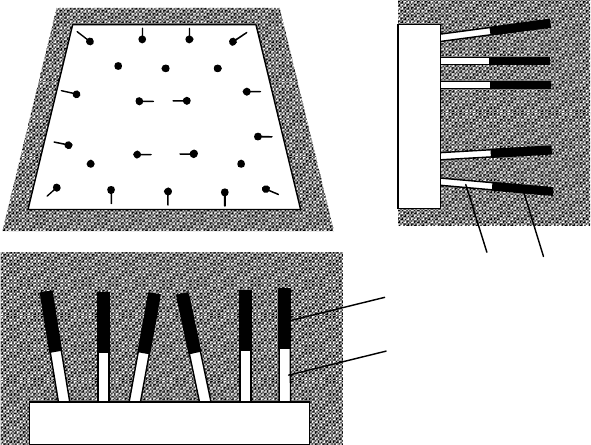

Рисунок 7.1 − Схема расположения шпуровых зарядов при проведении

выработки

1,2 − соответственно заряд ВВ и забойка.

13 14 15

6 7

20 19

156

При проведении выработок шпуры глубиной более 2,5 м счита-

ются глубокими, глубиной 1,5−2,5 м − средними и глубиной менее

1,5 м − мелкими.

Коэффициентом использования шпуров (к. и. ш.) называется от-

ношение величины подвигания забоя за один взрыв к средней глу-

бине шпуров. К. и. ш. является одним из основных критериев ка-

чества взрыва, правильности выбранной схемы расположения

врубовых, отбойных и оконтуривающих шпуров и удельных рас-

ходов ВВ. Взрыв считается неудовлетворительным при к. и. ш.

менее 0,65−0,7, нормальным при к.и.ш − 0,80 − 0,9, хорошим −

при к. и. ш. выше 0,9. К. и. ш. существенно зависит от размеров

врубовой полости, из-за чего выбору схемы расположения вру-

бовых шпуров (типа вруба) придается первостепенное значение.

В выработках прямоугольного, трапециевидного сечения приме-

няют наклонные и прямые врубы. Наклонные врубы образуют

шпурами, пробуренными наклонно под углом 60−70° к поверхно-

сти забоя. Расстояние между концами шпуров 10−20 см. В трещи-

новатых породах для увеличения эффекта разрушения врубовые

шпуры располагают так, чтобы они пересекали плоскость трещин

под углом, близким к 90°.

Прямые (призматические) врубы образуют шпурами, пробу-

ренными перпендикулярно к поверхности забоя. При этих врубах,

как правило, один или несколько шпуров оставляют незаряженными

для создания дополнительной открытой поверхности, облегчающей

проявление разрушительного действия остальных шпуров.

157

Схемы и области применения различных типов врубов приве-

дены в таблице 7.1 и на рисунке 7.2.

Разработаны конструкции прямых врубов с глубокими шпура-

ми, в которых использован эффект взрывной запрессовки свободной

от заряда части шпуров, взрываемых с замедлением (рис. 7.3, а), а

также прямые врубы с дополнительными зарядами, размещенными в

шпурах большей глубины и взрываемыми с замедлением. Взрывом

этого заряда разрушаемая во врубовой полости зарядами 1 порода

выбрасывается из ее пределов (рис. 7.3, б).

Таблица 7.1

Условия применения

Вруб Характеристика

Площадь сече-

ния выработки,

Породы

1 2 3

Пирамидальный

(рис. 7.2, а)

Шпуры образуют четырехгран-

ную пирамиду

Более 4

Плотные моно-

литные крепкие

слоистые раз-

личной крепости

Вертикальный клино-

вой (рис. 7.2, б)

Шпуры образуют вертикальный

клин в центральной части забоя

Более 6

Однородного строения

при крутом падении

трещин или напласто-

вании

Горизонтальный кли-

новой (рис 7.2, в)

Шпуры образуют горизонталь-

ный клин в центральной части

забоя

Более 4

То же, при горизон-

тальном или пологом

падении

Нижний (рис. 7.2, г)

Шпуры пересекают слои и тре-

щины примерно под прямым

углом

То же

Слоистые трещинова-

тые средней крепости

при падении трещин и

напластовании на забой

Верхний (рис. 7.2, д) То же » То же

158

Боковой (рис. 7.2, е)

Шпуры, направленные по кон-

такту пород, составляют верти-

кальный ряд

Слоистые крутого паде-

ния при проведении

выработок параллельно

контакту пород

Вертикальный щеле-

вой (рис. 7.2, ж)

Параллельные шпуры образуют

вертикальный ряд

Любая

Монолитные средней

крепости

Окончание таблицы 7.1

1 2 3

Призматический

(рис. 7.2, з)

Параллельные и близко распо-

ложенные шпуры пробурены

перпендикулярно к плоскости

забоя

До 6 Монолитные крепкие

Шагающий

(рис. 7.2, и)

Один из шпуров имеет глубину

в два раза большую, чем ос-

тальные

Любая

Вязкие,

трудновзрываемые

Конструкцией врубов и комплектов шпуров, предложенной МГИ и

ВНИПИГОРЦветметом, является схема с наклонной клиновой по-

верхностью забоя. Благодаря такой форме забоя шпуры разрушают

породу в максимально облегченных условиях, и к. и. ш. получается

близким к единице. Из врубов с наклонными шпурами наиболее ши-

роко применяются вертикальные клиновые врубы.

ж з и

г д е

а б в

159

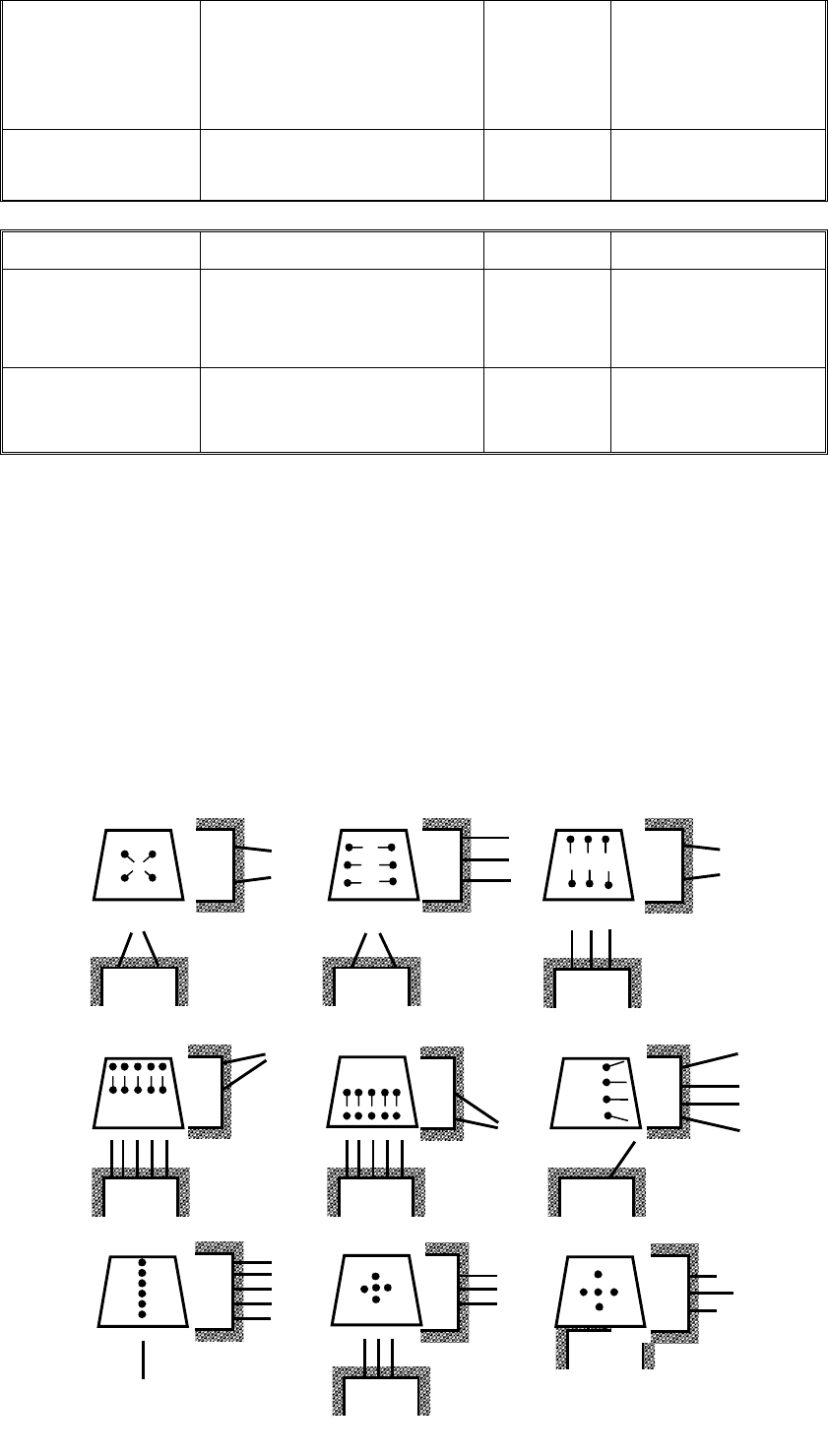

Рисунок 7.2 − Схемы расположения врубовых шпуров

а б

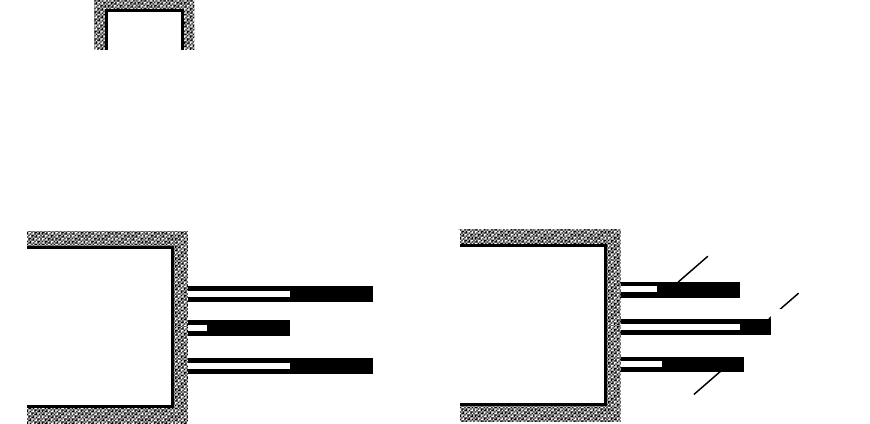

Рисунок 7.3 − Схема вруба (0, 50−интервалы замедлений, мс):

1 − разрушающие заряды; 2 − дополнительный заряд.

При проведении выработки в неоднородной породе по пластам

угля (рис. 7.4, а, б) или рудным жилам (рис. 7.4, в) вначале отби-

вают уголь или руду, в результате чего образуется дополни-

тельная открытая поверхность. После уборки угля или руды взры-

вают породу комплектами шпуров, параллельными дополнитель-

ной открытой поверхности.

В выработках круглого сечения (стволах, тоннелях) шпуры

располагают по нескольким концентрическим окружностям. Вруб со-

стоит из 6−12 шпуров, глубина которых на 15−20 см больше ос-

тальных. Наиболее распространены врубы с параллельными шпу-

рами, обеспечивающими меньший выброс породы вверх.

Для зарядов в патронах диаметром 32 мм соотношение между

количеством шпуров в окружностях принимают 1:2:3:4, для зарядов в

патронах диаметром 45 мм − 1 : 3 : 6.

Оконтуривающие шпуры бурят на расстоянии 15−20 см от

а б

160

проектного контура под углом 85−87° в сторону стенок. Концы

шпуров, как правило, не выходят за контур сечения ствола.

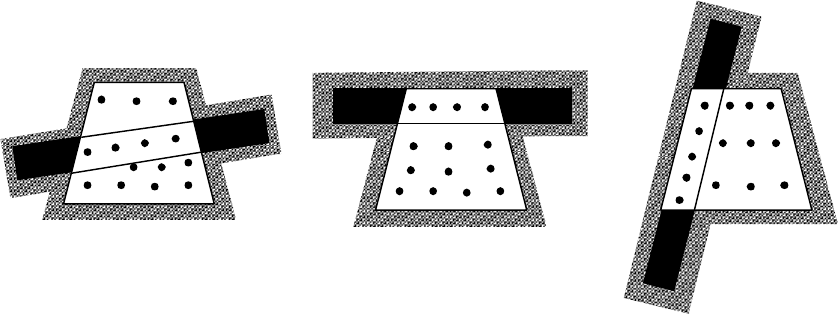

Рисунок 7.4 − Схема расположения шпуров при проведении выработки

по смешанному забою

В восстающих выработках породу разрушают взрывами шпу-

ровых или скважинных зарядов диаметром 80 − 105 мм. Располо-

жение шпуров в восстающих аналогично тому, которое применя-

ется для вертикальных выработок малого сечения. Разрушение

породы облегчается тем, что она высыпается из выработки, обес-

печивая хороший разрушительный эффект.

Прогрессивным способом проведения восстающих является раз-

рушение породы взрывом скважинных зарядов. При этом вруб об-

разуется одной незаряженной скважиной, рядом с которой распо-

лагается несколько врубовых заряжаемых скважин. Остальные

скважины бурят по углам выработки или по окружности.

7. 2 Расчет параметров БВР

а б в

161

В расчете параметров взрывания при проведении выработок ис-

ходным является расчетный удельный расход ВВ, зависящий от

многих факторов: физико-механических свойств пород, сечения

выработки, глубины и диаметра шпуров, типа ВВ и др. Удельный

расход ВВ определяется по таблице, составленной для аммонита

№ 6ЖВ на основе обработки данных производственных взрывов

(табл. 7.2).

Таблица 7.2 − Ориентировочные расходы ВВ при проведении выработок

Расход ВВ (кг/м

) в зависимости от площади

поперечного сечения выработки, м

горизонтальной вертикальной

Коэффици-

ент крепо-

сти породы

4−6 10−12 16−20 до 25−

36−40

65−70

−

2,2 2 1,9 2,8 2,5 2,1

7−9

1,5 1,4 1,3 2,1 1,8 1,4

При применении других ВВ пользуются переводными коэффици-

ентами, значения которых принимают обратно пропор-

циональными их энергетическим характеристикам согласно таб-

лицы 7.3.

Таблица 7.3 − Относительная работоспособность зарядов ВВ по идеаль-

ной работе взрыва (эталон-аммонит № 6ЖВ)

ВВ

ЭТ

e =

ВВ

ЭТ

e =

Акватол М-15 0,76 Акватол МГ 0,93

Граммонал А-45 0,79 Акватол АВМ 0,95

Карбатол ГЛ-10В 0,79 Гранулит AC-4 (AC-4B) 0,98
