ТАБЛИЦА 35

Фиг. 1. Внутрипластовое смятие подводнооползневого происхожде-

ния в карбонатной породе. Оползневые складки заключены между

нормально залегающими пластами известняков. Деформация породы

внутри пласта подчеркивается благодаря различию в составе чередую-

щихся глинисто-карбонатных и алеврито-карбонатных слойков. Верх-

ний кембрий, кулюмбинская свита (возможно, низы устькутской свиты

нижнего ордовика). Сибирь, Игарско-Норильский р-н, среднее течение

р.

Кулюмбе, 5 км выше о. Лабазного. Фото Г. Д. Кулика

Фиг. 2. Обнажение глинистого известняка. Видны причудливо изо-

гнутые слойки, образовавшиеся в результате подводного оползания

осадков. Нижний ордовик. Восточная Сибирь, Красноярский край,

среднее течение р. Хантайки. Фото А. А. Высоцкого

Фиг. 3. Мелкие складочки в карбонатной породе, образовавшиеся

в результате внутрислоевого смятия при оползании осадков. Нижняя

пермь, артинский ярус. Казахская ССР, Актюбинская обл., р. Актасты.

И. В. Хворова, 1957

260

http://jurassic.ru/

ТЕКСТУРЫ ОСАДОЧНОГО БУДИНАЖА (РАЗВАЛЬЦЕВАНИЯ) (табл.

36, 37)

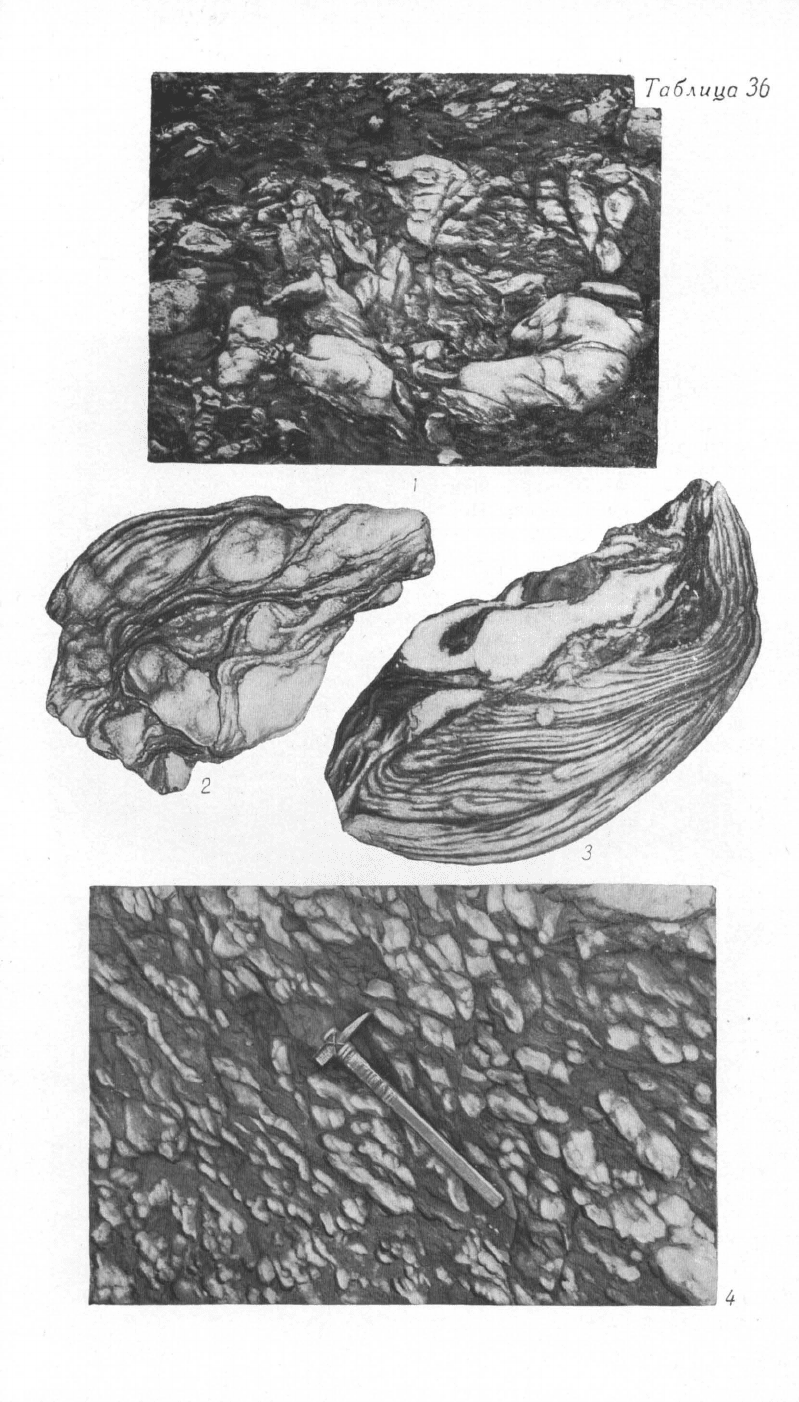

ТАБЛИЦА

Текстуры развальцевания («осадочный

будинаж»),

образованные

процессе крупных

подводных

оползней

обвалов

Фиг. 1 и 2. Общий вид развальцованных известняков турона. ФРГ.

Е. Voigt, 1962

Фиг. 3. Факоид—линзовидное тело, образовавшееся в результате

развальцевания известняков при подводном оползании осадков; пред-

ставляет собой «закрутыш», ограниченный плоскостями скольжения.

Турон. ФРГ.

нат. вел., Е. Voigt, 1962

Фиг. 4. Пласт, состоящий из изолированных тел известняка (белое)

и вмещающей их красноцветной глины, образовавшихся в результате

развальцевания пласта в процессе подводного оползания осадков.

Нижний мел. Фергана. Фото Н. Н. Верзилина

262

http://jurassic.ru/

ТАБЛИЦА 37

Фиг. 1. Текстура осадочного (диагенетического) будинажа про-

слоя пелитоморфного известняка. Вмещающая порода — песчанистая

глина. Внизу виден прослой подобного же известняка, не затронутый

будинажем. Верхний сармат, херсонский горизонт. Днепропетровская

обл., г. Кривой Рог. Фото Л. С. Белокрыса

Фиг. 2. Известняк глинистый коричнево-красный с «облаковидпой»

волнистой слоистостью. По Д. Г. Сапожникову (1963), такая слои-

стость возникает при развальцевании (осадочном будинаже) непол-

ностью затвердевших прослоев мелкозернистого известняка в желези-

сто-глинистом цементе. Верхний девон — нижний карбон. Центральный

Казахстан, месторождение Кайракты. Нат. вел. Из колл. М. И. Алек-

сандровой (ЦНИГР музей)

Фиг. 3. Волнисто-слоистый известняк. Верхний силур. Полярный

Урал, р. Лек.

нат. Бел. Из колл. К- П. Евсеева

Фиг. 4. Тектонический будинаж в том же известняке (петельчатая

текстура). Поверхности слойков остаются параллельными, за исклю-

чением центральной части снимка, где по трещине будинажа материал

слойков выжат в нижние слойки.

/а нат. вел.

264

http://jurassic.ru/

НЕПТУНИЧЕСКИЕ ДАЙКИ

ТАБЛИЦА 38

Фиг. 1. Схема, показывающая происхождение и стратиграфические

отношения кластических даек, образованных из материалов, инъеци-

рованных в налегающие пласты из лежащего под ними пласта, служив-

шего источником. Некоторые трещины проходят до кровли подстилаю-

щего пласта, благодаря чему кластический материал действительно

был «извергнут» на поверхность (явление, часто наблюдавшееся во

время землетрясений). Позднейшая эрозия удалила выброшенный на

поверхность осадочный материал, и сама дайка была срезана, а затем

погребена под более молодыми отложениями. Некоторые из трещин

развиты только в нижней части лежащего сверху пласта, вследствие

чего дайки не достигли первоначальной поверхности и не были вскрыты

эрозией. Слои около более крупных даек заметно приподняты — признак,

свидетельствующий о том, что песок с силой внедрялся снизу.

Р.

Шрок, 1950

Фиг. 2. Известняковая нептуническая дайка в красноцветных пес-

чаниках. Нижний мел, альб, низы аламышикской свиты. Фергана,

р.

Каракульджа. Фото Н. Н. Верзилина

Фиг. 3. Известняковая нептуническая дайка в конгломератах

нижненичкесайской подсвиты. Верхний мел, сенон—дат. Ферганская

межгорная впадина, район р. Нарына. Фото Н. Н. Верзилина

Фиг. 4. Клиновидная нептуническая дайка в основании пласта

ляканского известняка, вдающаяся в подстилающие песчано-глинистые

породы. Меловые отложения. Северная Фергана. Л. Б. Рухин, 1959

266

http://jurassic.ru/

ОУНТИКОВЫС ТЕКСТУРЫ В ИЗВЕСТНЯКАХ (табл. 39—43)

ТАБЛИЦА 39

Фиг. 1. Фунтиковая текстура в мергеле. Олигоцен. Грузинская

ССР,

Южная Кахетия. Нат. вел. Из колл. М. Ф. Хучуа

Фиг. 2. Фунтиковая текстура, развитая в линзовидпой сидеритовой

конкреции. Конусы сложены кальцитом. В центре виден участок сиде-

рита, не обладающий этой текстурой. Верхний карбон, долинская

свита. Казахская ССР, Карагандинский каменноугольный бассейн.

Нат. вел. Из колл. В. К- Копериной

Фиг. 3. Фунтиковая текстура в мергеле. Юра, зеленая свита. Кир-

гизская ССР, Нарынское каменноугольное месторождение, правый

берег р. Нарын. Нат. вел. Из колл. Н. Р. Лийц

268

http://jurassic.ru/

Таблица
