401
ДОДАТОК 3
ХАРАКТЕРИСТИКИ ЗАЛЕЖНОСТІ ДОВЖИНИ КОНВЕЄРІВ
ВІД КУТА НАХИЛУ ТА ПРОДУКТИВНОСТІ

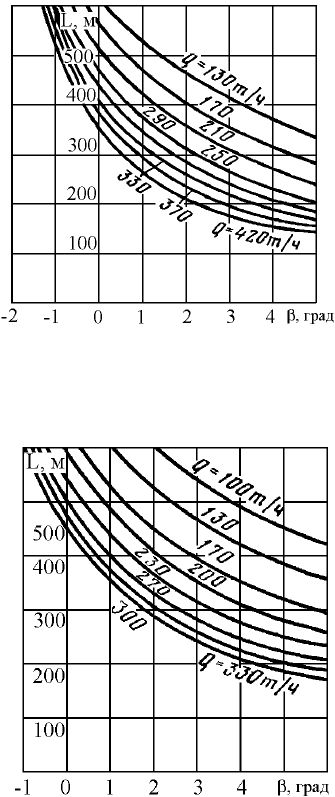

1Л80, 1ЛТ80У-01
N = 40 кВт; v = 2,0м/с; Q
пр.
= 8,15 м
3
/хв.
1Л80, 1ЛТ80У-01
N = 40 кВт; v = 1,6м/с; Q
пр.
= 6,5 м
3
/хв.
402
1ЛБ80
N = 40 кВт; v = 1,6 м/с; Q
пр.
= 6,5 м
3
/хв.
1ЛБ80
N = 40 кВт; v = 2,0 м/с; Q
пр.
= 8,15 м
3
/хв.
403

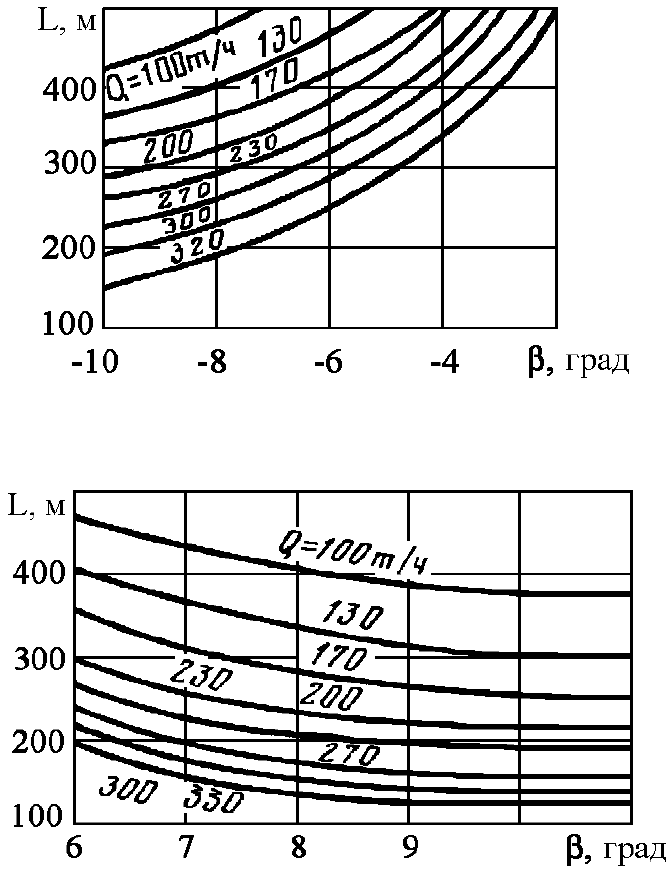

1ЛБ80
N = 55 кВт; v = 1,6 м/с; Q
пр.
= 6,5 м
3
/хв.
1ЛБ80
N = 55 кВт; v = 2,0 м/с; Q
пр.
= 8,15 м
3
/хв.
404

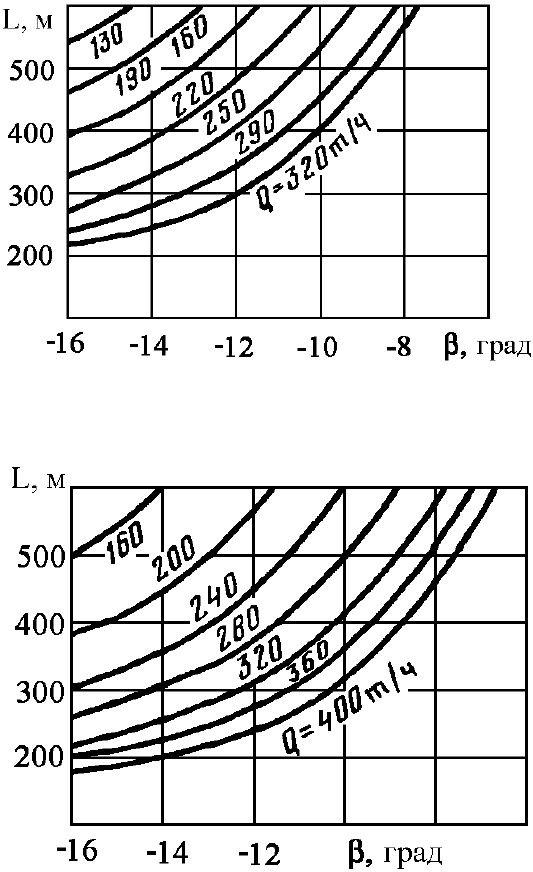

1Л80У-02
N=40 кВт; v = 1,6 м/с; Q
пр.
= 6,5 м
3
/хв. (установка на бремсбергу)
1Л80У-02
N=40 кВт; v = 1,6 м/с; Q
пр.
= 6,5 м
3
/хв. (установка на ухилі)
405

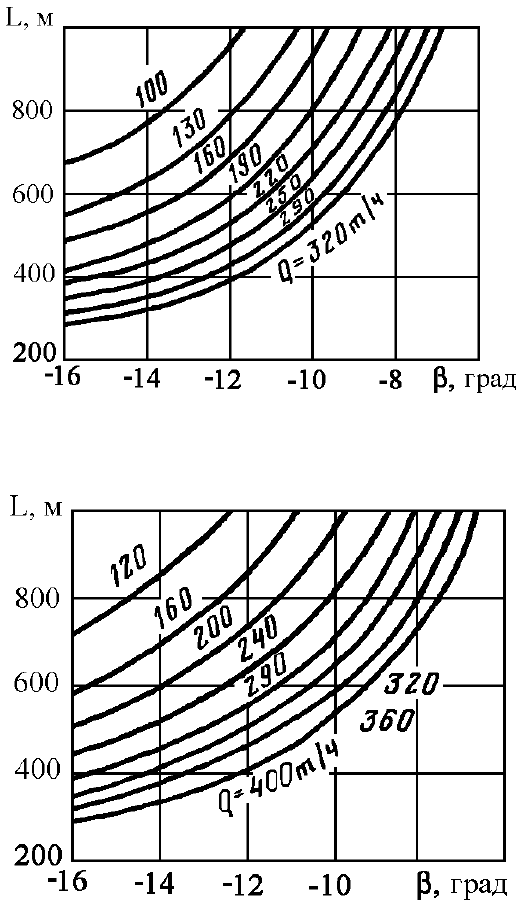

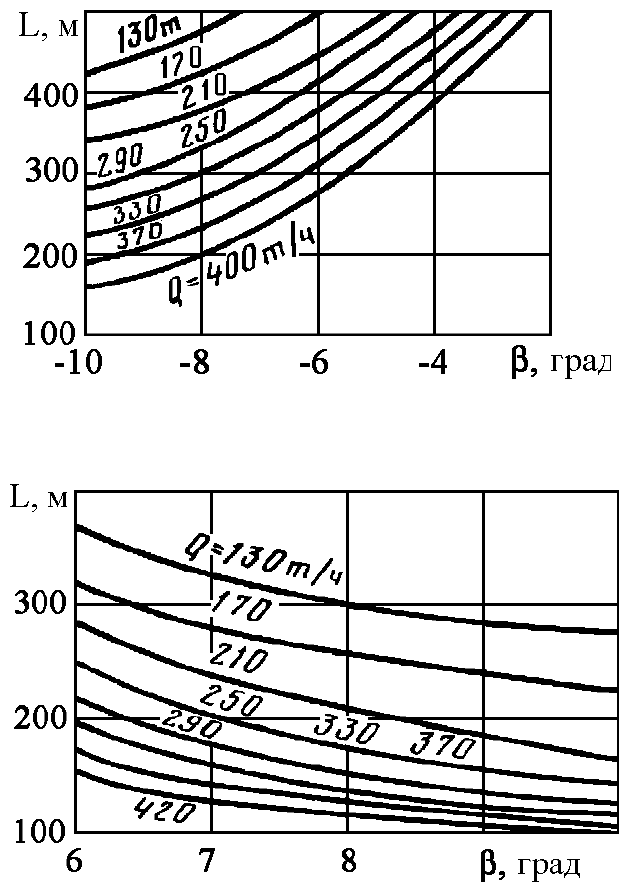

1Л80У-02
N=40 кВт; v = 2,0 м/с; Q
пр.
= 8,15 м
3
/хв. (установка на бремсбергу)
1Л80У-02
N=40 кВт; v = 2,0 м/с; Q
пр.
= 8,15 м
3
/хв. (установка на ухилі)
406

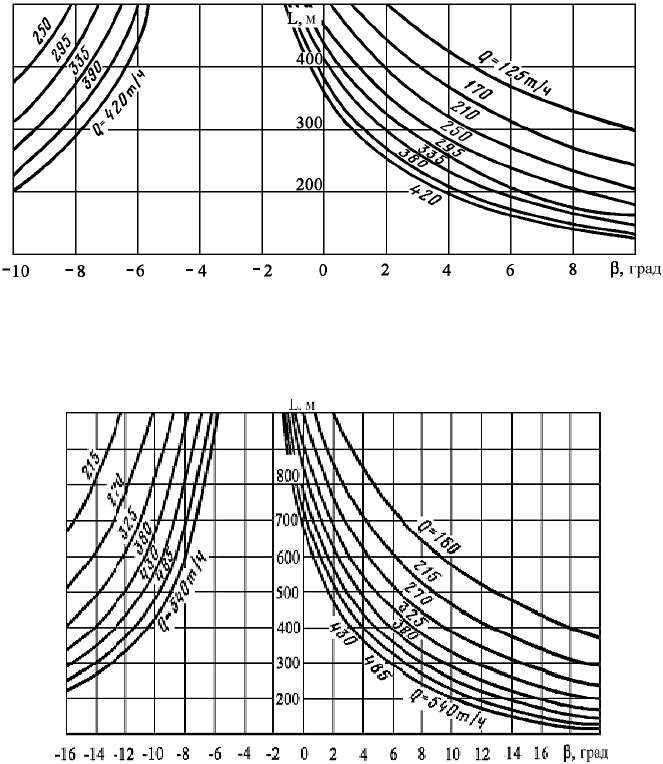

2Л80У-02, 2Л80У-03, 2ЛТ80У-02
N=165 кВт; v=2 м/с; Q
пр.
=8,15 м
3
/хв.
2Л80У, 2ЛТ80У
N=165 кВт; v=2,5 м/с; Q
пр.
=10,2 м
3
/хв.
407
2Л80У, 2Л80У – 01, 2ЛТ80У, 2ЛТП80У
N=110 кВт; v=2,0 м/с; Q
пр.
=8,15 м
3
/хв.
2Л80У, 2ЛТ80У
N=110 кВт; v=2,5 м/с; Q
пр.
=10,2 м
3
/хв.
408

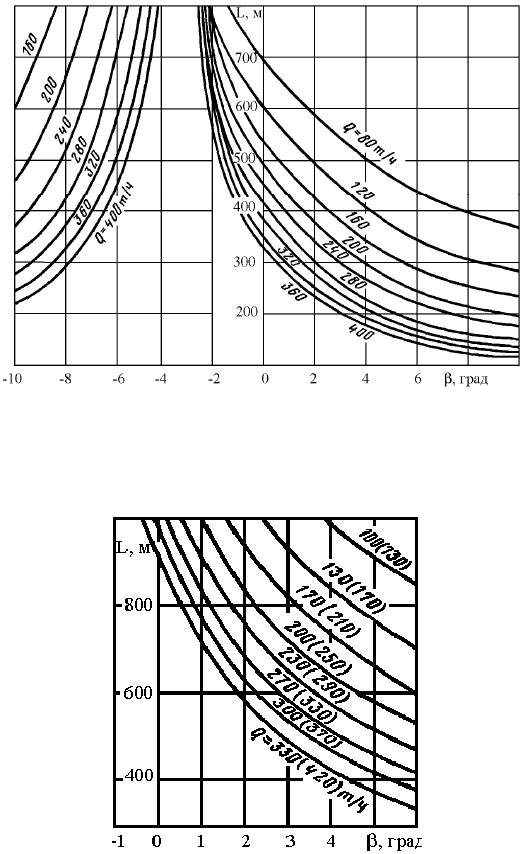

1ЛТП80
N = 40 кВт, v = 2,0 м/с; Q
пр.
= 6,5 м
3
/хв.
2Л80 і 2ЛТ80
N = 110 кВт (продуктивність без дужок вказана для v = 1,6 м/с;
у дужках – v = 2 м/с);
Q
пр.
= 6,5 м
3
/хв.
409

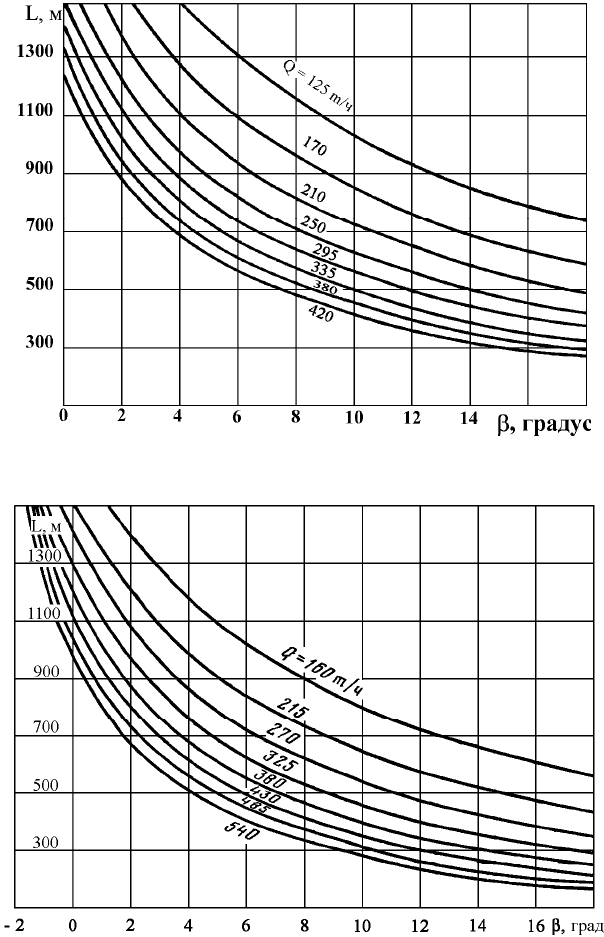

1Л100
N=200 кВт; v = 1,6 м/с; Q
пр.
= 11,0 м
3
/хв.

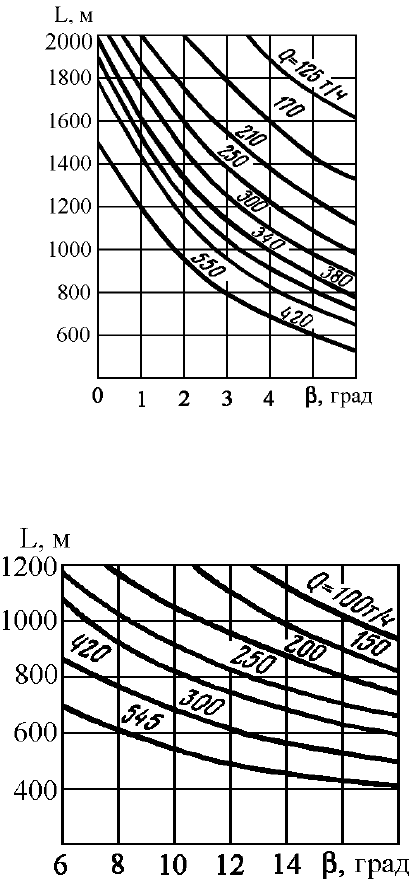

1ЛУ100
N=200 кВт; v = 1,6 м/с; Q
пр.
= 11,0 м
3
/хв.
410
