1.2 Базовая конфигурация

ОБЩИЕ СВЕДЕНИЯ

1.2.1 Базовая конфигурация

Для работы преобразователя необходимы описанные ниже устройства. Периферийные устройства

должны быть правильно выбраны и подключены. Неправильное подключение и конфигурация

системы может привести к неправильной работе преобразователя, существенному сокращению срока

службы, а в худшем случае, к повреждению преобразователя.

Пожалуйста, обращайтесь с преобразователем точно в соответствии с информацией представленной

в соответствующих разделах, особое

внимание уделяйте инструкциям и предупреждениям данного

руководства. (Для подключения периферийных устройств обратитесь к соответствующим

руководствам.)

Название

Описание

Источник питания Используйте источник питания, соответ-

ствующий спецификации преобразова-

теля. (См. стр. 175)

Размыкатель тока

утечки (ELB) или

защитный автомат

(NFB)

Следует тщательно выбирать размыка-

тель, т.к. при включении питания в пре-

образователь течет большой ток вклю-

чения. (См. стр. 24) Защитный автомат

должен иметь защиту от перегрузки по

току и защиту от утечки на землю.

Магнитный

пускатель

Установка магнитного пускателя не яв-

ляется необходимой. Если он установ-

лен, не используйте его для запуска или

остановки преобразователя. Это может

сократить срок службы преобразова-

теля. (См. стр. 24)

Дроссели Используйте дроссели в том случае,

если нужно улучшить коэффициент

мощности, или, если преобразователь

установлен рядом с мощным источ-

ником питания (1000КВА или мощней и

расстояние до него менее 10 м).

Тщательно выбирайте дроссель.

Преобразователь

• Срок службы преобразователя зави-

сит от окружающей температуры.

Она должна быть как можно ниже,

но в допустимом диапазоне. Сле-

дует обратить на это особое вни-

мание при установке преобразова-

теля в закрытом шкафу. (См. стр. 6)

• Неверное подключение может при-

вести к повреждению преобразова-

теля. Для защиты цепей управления

от наводок, следует прокладывать

их подальше от силовых цепей (См.

стр. 8)

Подключаемые к

выходу устройства

Не подключайте к выходу преобразова-

теля такие элементы как силовой кон-

денсатор, фильтр радиопомех или огра-

ничитель импульсных помех.

Заземление Для предотвращения поражения током

обязательно заземлите двигатель и пре-

образователь.

1.3 Конструкция

ОБЩИЕ СВЕДЕНИЯ

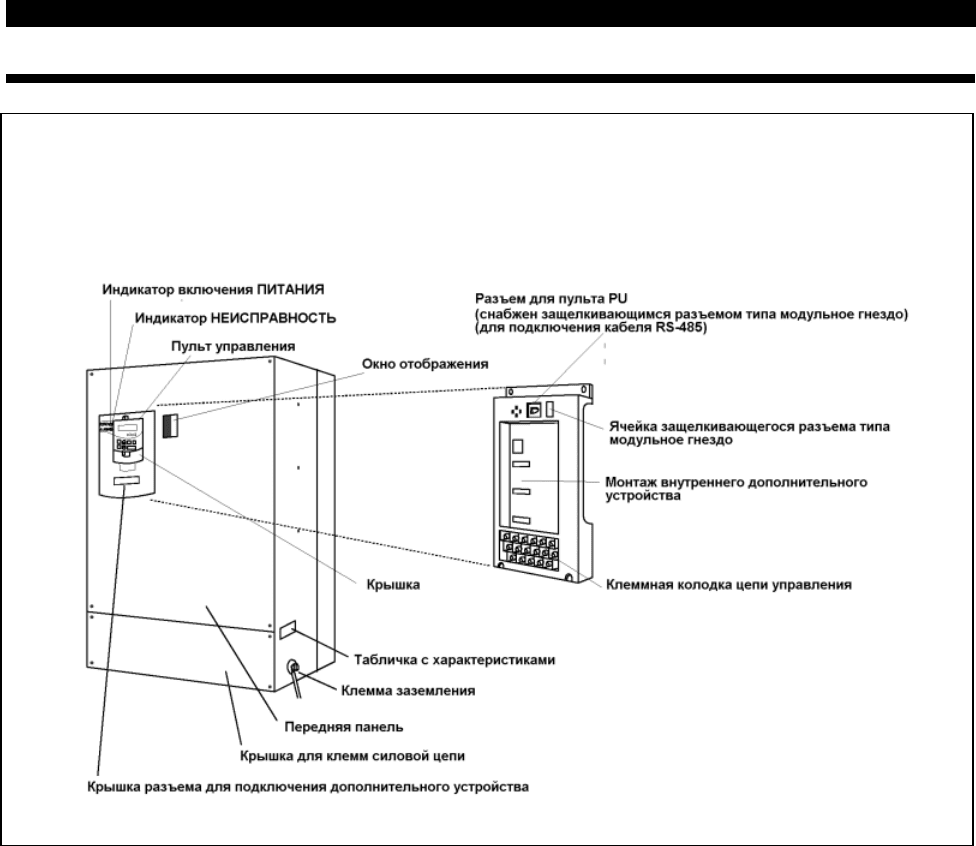

1.3.1 Внешний вид и конструкция

(1) Вид спереди (2) Вид со снятой передней

панелью

ОБЩИЕ СВЕДЕНИЯ

1.3.2 Удаление и установка передней панели

• Удаление

1) Отвинтите установочный винт крышки для клемм силовой цепи.

2) Отвинтите крепежные винты передней панели.

• Установка

1) Закрепите переднюю панель крепежными винтами.

2) Закрепите крышку для клемм силовой цепи установочным винтом.

Примечание: 1. Убедитесь, что передняя панель и крышка для клемм силовой цепи надежно закреплены.

ОБЩИЕ СВЕДЕНИЯ

1.3.3 Удаление и установка пульта управления

Снятие и установку пульта управления безопасней всего производить при отключенном питании.

• Удаление

Нажмите на кнопку, находящуюся в верхней части пульта управления и потяните пульт

управления на себя, чтобы вытащить.

Чтобы установить пульт управления обратно, вставьте его прямо на место и надежно

закрепите.

• Установка с использованием соединительного кабеля

1) Снимите пульт управления.

2) Отсоедините защелкивающийся разъем типа модульное гнездо. (Поместите защелки-

вающийся разъем типа модульное гнездо в ячейку для этого разъема)

3) Надежно вставьте один конец соединительного кабеля в разъем (типа модульное гнездо)

преобразователя, а другой конец в гнездо пульта управления. (См. стр. 19)

Примечание: Установку пульта управления следует производить лишь в том случае, если передняя

панель закреплена на преобразователе.

Эта глава содержит общие сведения об установке и под-

ключении преобразователя.

Обязательно прочитайте ее, прежде чем работать с

преобразователем.

2.1 Установка ............................................................................. 6

2.2 Подключение....................................................................... 8

2.3 Прочие подключения ....................................................... 24

ГЛАВА 1 ОБЩИЕ СВЕДЕНИЯ

ГЛАВА 2 УСТАНОВКА И ПОДКЛЮЧЕНИЕ

ГЛАВА 3 РАБОТА

ГЛАВА 4 ПАРАМЕТРЫ

ГЛАВА 5 ФУНКЦИИ ЗАЩИТЫ

ГЛАВА 6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРИЛОЖЕНИЯ

2.1 Установка

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

2.1.1 . Инструкции по установке

1) Бережно обращайтесь с устройством.

В преобразователе использованы части из пластмассы. Для предотвращения повреждения

обращайтесь с ними осторожно. Распределяйте нагрузку на прибор равномерно, не давите только

на переднюю панель.

2) Преобразователь следует устанавливать в местах, не подверженных вибрациям. Учитывайте

вибрацию от транспортного средства, пресса и т. д.

3) Учитывайте температуру окружающей среды

Срок службы преобразователя сильно зависит от окружающей температуры. Необходимо, чтобы

в месте установки преобразователя температура находилась в допустимом диапазоне (от -10°C до

+50°C). Удостоверьтесь, что в точках, показанных на рис. 3, температура находится в заданном

диапазоне.

4) Устанавливайте преобразователь на негорючей поверхности.

Преобразователь сильно нагревается (до 150°C максимум). Устанавливайте преобразователь на

негорючей поверхности (например, металлической). Кроме того, обеспечьте достаточно свободного

места вокруг преобразователя.

5) Избегайте высокой температуры и влажности.

Избегайте мест с прямым попаданием солнечного света, высокой температурой и высокой

влажностью.

6) Для существенно более эффективного теплоотвода, радиатор, рассеивающий тепло, можно

устанавливать вне электрошкафа.

Примечание: Вне шкафа находится вентиляционный отсек с вентилятором. Не используйте преоб-

разователь в среде, где в атмосфере присутствуют водяной туман, масляный туман,

пыль и т. д.

7) Избегайте мест, где преобразователь подвержен воздействию масляного тумана, горючих газов,

пуха, пыли, грязи и т.д.

Устанавливайте преобразователь в чистом месте или в герметичных шкафах, не пропускающих

никаких взвесей из воздуха.

8) В случае установки в шкафу, обратите внимание на способ охлаждения.

Когда преобразователь установлен в шкафу, положения вентиляторов преобразователя и шкафа

должны быть тщательно выверены, чтобы поддерживать окружающую температуру вокруг

преобразователя ниже максимального допустимого значения. В том случае, если положения

вентиляторов выбраны неверно, окружающая температура вокруг преобразователя будет

повышаться, ухудшая эксплуатационные

качества преобразователя.

9) Преобразователь следует закрепить болтами в вертикальном положении.

Устанавливайте преобразователь на монтажной поверхности вертикально и закрепляйте винтами

или болтами.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

2.2 Подключение

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

2.2.1 Схема подключения клемм

Примечания

1) Данная схема подключения соответствует цепи

управления с отрицательной логикой (заводская

установка). Для режима положительной логики

информацию о подключениях см. на стр. 15.

2) Потенциометр на 2 Вт/1 кОм рекомендуется

использовать при частом изменении уставки

частоты.

3) Всегда подключайте прилагаемый дроссель постоян-

ного тока.

4) Выходной сигнал с этой клеммы сообщает код

ошибки, 26 типов функций могут быть

независимо назначены с помощью пар-ов 190 -

195.

5) Данный входной сигнал может быть изменен с

помощью пар-ра 73.

6) Это не требуется, если шкала откалибрована с

помощью пульта управления.

7) Всегда заземляйте модуль преобразователя,

дроссель постоянного тока и двигатель.

Сигнал "Авария"

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

(1) Описание клемм силовой цепи

Тип Обозначение Название клеммы Описание

R, S, T

, L

Вход питания

переменным током

Подключаются к промышленной сети электропитания.

U, V, W

Выход

преобразователя

Подключение трехфазного асинхронного двигателя.

R1, S1

, L

Источник питания

для цепи управления

Подключены к клеммам источника питания переменного тока R и S. Чтобы

сохранить отображение тревоги и выходной аварийный сигнал или в случае

использования конвертора большой мощности (MT-HC), удалите перемычки

между клеммами R-R1 и S-S1 и подключите внешнее питание к этим

клеммам.

P, N

<+, ->

Подключение модуля

торможения

Подключение дополнительного модуля торможения MT-BU5, рекуператора

мощности (MT-RC) или конвертора большой мощности (MT-HC).

P, P1

<+, P1>

Реактор постоянного

тока для улучшения

коэффициента

мощности.

Подключение реактора постоянного тока.

Силовая

цепь

Заземление Для заземления корпуса преобразователя. Заземление обязательно.

Примечание: < >Названия клемм в скобах приведены для версий ЕС, ЕI

(2) Описание клемм цепи управления

Тип Обозначение Название клеммы Описание

STF

Пуск в прямом

направлении

Подайте STF сигнал для пуска и снимите для останова. Сигнал

используется как стартовый в режиме программного управле-

ния. (Подайте сигнал для пуска и снимите для останова.)

STR

Пуск в обратном

направлении

Подайте STR сигнал для пуска в обратном направлении и

снимите для останова.

При одновре-

менной подаче

сигналов STR и

STF происходит

останов.

STOP

Пуск в режиме

“самоудержания”

Подайте STOP сигнал для выбора режима "самоудержания" для сигнала пуска.

RH, RM, RL

Выбор многоскоро-

стного режима

Сигналы RH, RM и RL используются для выбора установок

скорости.

JOG Выбор режима JOG

Подайте JOG сигнал для выбора режима JOG. Заводская

установка. Jog operation can be performed with the start signal

(STF or STR).

Выбор второго

значения времени

разгона/торможения

Включите подачу RT сигнала для выбора второго значения

времени разгона/торможения. Если установлены такие

функции как “второе значение нарастания крутящего момента”

и “вторая V/F (основная частота)”, то подача RT сигнала

позволяет выбрать и эти функции.

Функции клемм

программируются

с помощью

Пар.180 – 186

выбора функции

входа.

MRS

Отключение выхода

преобразователя

Подайте сигнал MRS (на 20 мс или более) для отключения выхода преоб-

разователя. Используется для отключения преобразователя, чтобы остановить

двигатель с помощью электромагнитного тормоза.

RES Перезапуск (сброс)

Используется для сброса включенной цепи защиты. Подайте RES сигнал на 0,1

сек или более, а затем снимите его.

Выбор токового

ввода

Только при поданном сигнале AU, преобразователь может

работать с сигналом постоянного тока (4-20 мА) для задания

частоты.

Автоматический

перезапуск после

мгновенного

пропадания питания

При поданном сигнале CS, перезапуск происходит автомати-

чески при восстановлении питания после мгновенного

пропадания. Данный режим требует установки параметров

перезапуска. В заводском варианте настройки (при поставке)

перезапуск не задействован.

Функции клемм

программируются

с помощью

Пар.180 – 186

выбора функции

входа.

Общий входной

контакт (отрица-

тельная логика)

«Общий» для клеммы FM. «Общая выходная клемма» для напряжения 24 В пост.

ток 0,1 А (PC-терминал).

Входные сигналы

Клеммы, например пуск, уставка функции

Выход питания 24 В

пост. ток и внешний

общий транзисторный

вывод (общий вход-

ной контакт для поло-

жительной логики)

Если подключен транзисторный выход (выход открытого коллектора), такой как

программируемый контроллер, то подключите общий вывод внешнего источника

питания для транзисторного выхода к этой клемме для предотвращения сбоя из-за

утечки тока. Эта клемме может быть использована для вывода питания 24 В пост.

ток 0,1 А. В режиме положительной логики эта клемма служит общим контактным

входом.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Тип Обозначение Название клеммы Описание

10E

10 В пост. ток; допустимый ток

нагрузки 10 мА

Номинальное

напряжение

задатчика частоты

5 В пост. ток; допустимый ток

нагрузки 10 мА

При заводской установке потенциометр-задатчик

подсоединяется к клемме 10.

При подсоединении к клемме 10Е измените

входные характеристики клеммы 2.

Задание частоты

(напряжение)

Для подаваемого сигнала от 0 до 5 В пост. ток (от 0 до 10 В пост. ток), максималь-

ная выходная часта достигается при 5 В (10В) и пропорциональна напряжению на

входе. Переключение между диапазоном сигнала от от 0 до 5 В пост. ток (завод-

ская установка) и от 0 до 10 В пост. ток осуществляется с пульта управления.

Входное сопротивление 10 кОм. Максимальное допустимое напряжение 20В.

Задание частоты

(ток)

Для подаваемого сигнала от 4 до 20 мА пост. ток, максимальная выходная часта

достигается при 20 мА и пропорциональна току на входе. Задание частоты

входным сигналом тока действует только при подаче сигнала AU. Входное

сопротивление 250 Ом. Максимальный допустимый ток 30 мА.

Дополнительный

вход задания частоты

Подаваемый сигнал от 0 до +/-5 В пост. ток (от 0 до +/-10 В пост. ток), добавляется

к сигналу задания частоты клемм 2 и 4. Переключение между диапазоном сигнала

от от 0 до +/-5 В пост. ток и от 0 до +/-10 В пост. ток (заводская установка)

осуществляется с пульта управления. Входное сопротивление 10 кОм.

Максимальное допустимое напряжение ±20 В.

Входные сигналы

Аналоговое задание частоты

“Общий” вход сигна-

лов задания частоты

«Общий» для сигналов задания частоты (клеммы 2, 1 или 4) и аналогового

выходного сигнала клеммы АМ. Не заземлять.

Клеммы

A, B, C

Выход аварийной

сигнализации

Переключающийся выходной контакт указывает на отключение

выхода из-за срабатывания защитной функции преобразова-

теля. 200 В перем. ток 0,3 А; 30 В пост. ток 0,3 А.

Сбой: контакты В-С разомкнуты (контакты А-С замкнуты),

нормальная работа: контакты В-С замкнуты (контакты А-С

разомкнуты).

RUN Сигнал “работа”

Этот сигнал имеет низкий уровень, если выходная частота

преобразователя равна или выше стартовой частоты

(заводская установка 0,5 Гц, изменяется). Этот сигнал имеет

высокий уровень при останове или в режиме торможения

(примечание 1)

тормозом постоянного тока. Допустимая нагрузка 24

В пост. ток, 0,1 А.

Сигнал «частота

отработана»

Этот сигнал имеет низкий уровень, если выходная частота

преобразователя в пределах ±10% от установленной частоты

(заводская установка, изменяется). Этот сигнал имеет высокий

уровень при разгоне, торможении или останове

(примечание 1)

Допустимая нагрузка 24 В пост. ток, 0,1 А.

Сигнализация

перегрузки

Этот сигнал имеет низкий уровень, если сработала функция

токоограничения. Этот сигнал имеет высокий уровень, если

функция токоограничения сброшена

(примечание 1)

. Допустимая

нагрузка 24 В пост. ток, 0,1 А.

IPF

Мгновенный сбой

подачи

электропитания

Этот сигнал имеет низкий уровень, если включена защита от

мгновенного пропадания электропитания или от недостаточного

напряжения

(примечание 1)

. Допустимая нагрузка 24 В пост. ток, 0,1А.

Выход “контроль

частоты”

Этот сигнал имеет низкий уровень, если выходная частота

преобразователя достигла или превышает установленную

контрольную частоту. Этот сигнал имеет высокий уровень, если

частота ниже контрольной частоты

(примечание 1)

. Допустимая

нагрузка 24 В пост. ток, 0,1 А.

Функции клемм

программируются

с помощью

Пар.190 – 195

выбора функции

выхода.

Открытый коллектор

Общий выход

“открытый коллектор”

Общий выход для клемм RUN, SU, OL, IPF и FU.

Импульсный

FM Для измерителя

Характеристика сигнала:

Частота

Допустимый ток нагрузки 1 мА.

1440 импульсов/сек при 60 Гц

Выходные сигналы

Аналоговый

Вывод аналогового

сигнала

Вывод

(примечание 2)

одного из 16

контролируемых параметров,

например выходной частоты.

Выходной сигнал

пропорционален величине

каждого контролируемого

параметра.

Характеристика сигнала:

Частота

Выходной сигнал от 0 до 10 В пост. ток

Допустимый ток нагрузки 1 мА.

Связь

RS485

—

Разъем пульта

управления PU

Через разъем пульта управления можно осуществлять связь посредством RS-485.

 Соответствует стандарту:

EIA стандарт RS-485

 Формат передачи данных:

Многоузловой канал связи

 Скорость передачи данных:

Максимум 19200 бод

 Совокупное максимальное расстояние:

500 м

Примечание 1: Низкий уровень означает, что открытый коллектор выводящего транзистора включен

(проводит ток). Высокий уровень означает, что транзистора выключен (не проводит ток).

Примечание 2: При перезагрузке преобразователя выходной сигнал отсутсвует.
