Давыдов А.Ф. Текстильное материаловедение

Подождите немного. Документ загружается.

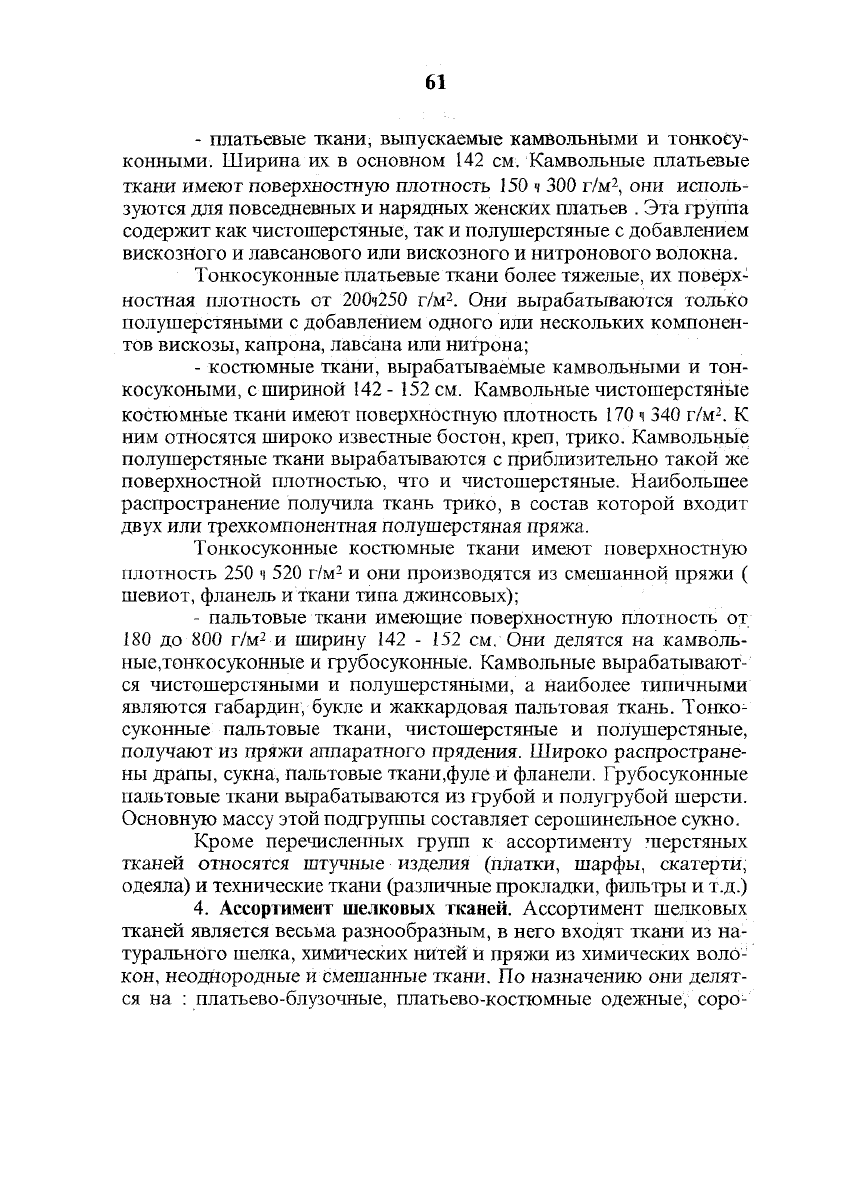

- платьевые ткани, выпускаемые камвольными и тонкосу-

конными. Ширина их в основном 142 см. Камвольные платьевые

ткани имеют поверхностную плотность 150

300 г/м

, они исполь-

зуются для повседневных и нарядных женских платьев . Эта группа

содержит как чистошерстяные, так и полушерстяные с добавлением

вискозного и лавсанового или вискозного и нитронового волокна.

Тонкосуконные платьевые ткани более тяжелые, их поверх-

ностная плотность от 200ч250 г/м

. Они вырабатываются только

полушерстяными с добавлением одного или нескольких компонен-

тов вискозы, капрона, лавсана или нитрона;

- костюмные ткани, вырабатываемые камвольными и тон-

косукоными, с шириной 142 - 152 см. Камвольные чистошерстяные

костюмные ткани имеют поверхностную плотность

170 ч

340 г/м

. К

ним относятся широко известные бостон, креп, трико. Камвольные

полушерстяные ткани вырабатываются с приблизительно такой же

поверхностной плотностью, что и чистошерстяные. Наибольшее

распространение получила ткань трико, в состав которой входит

двух или трехкомпонентная полушерстяная пряжа.

Тонкосуконные костюмные ткани имеют поверхностную

плотность 250

520 г/м

и они производятся из смешанной пряжи (

шевиот, фланель и ткани типа джинсовых);

- пальтовые ткани имеющие поверхностную плотность от

180 до 800 г/м

и ширину 142 - 152 см. Они делятся на камволь-

ные.тонкосуконные и грубосуконные. Камвольные вырабатывают-

ся чистошерстяными и полушерстяными, а наиболее типичными

являются габардин, букле и жаккардовая пальтовая ткань. Тонко-

суконные пальтовые ткани, чистошерстяные и полушерстяные,

получают из пряжи аппаратного прядения. Широко распростране-

ны драпы, сукна, пальтовые ткани,фуле и фланели. Грубосуконные

пальтовые ткани вырабатываются из грубой и полугрубой шерсти.

Основную массу этой подгруппы составляет серошинельное сукно.

Кроме перечисленных групп к ассортименту шерстяных

тканей относятся штучные изделия (платки, шарфы, скатерти,

одеяла) и технические ткани (различные прокладки, фильтры и т.д.)

Ассортимент шелковых тканей. Ассортимент шелковых

тканей является весьма разнообразным, в него входят ткани из на-

турального шелка, химических нитей и пряжи из химических воло-

кон, неоднородные и смешанные ткани. По назначению они делят-

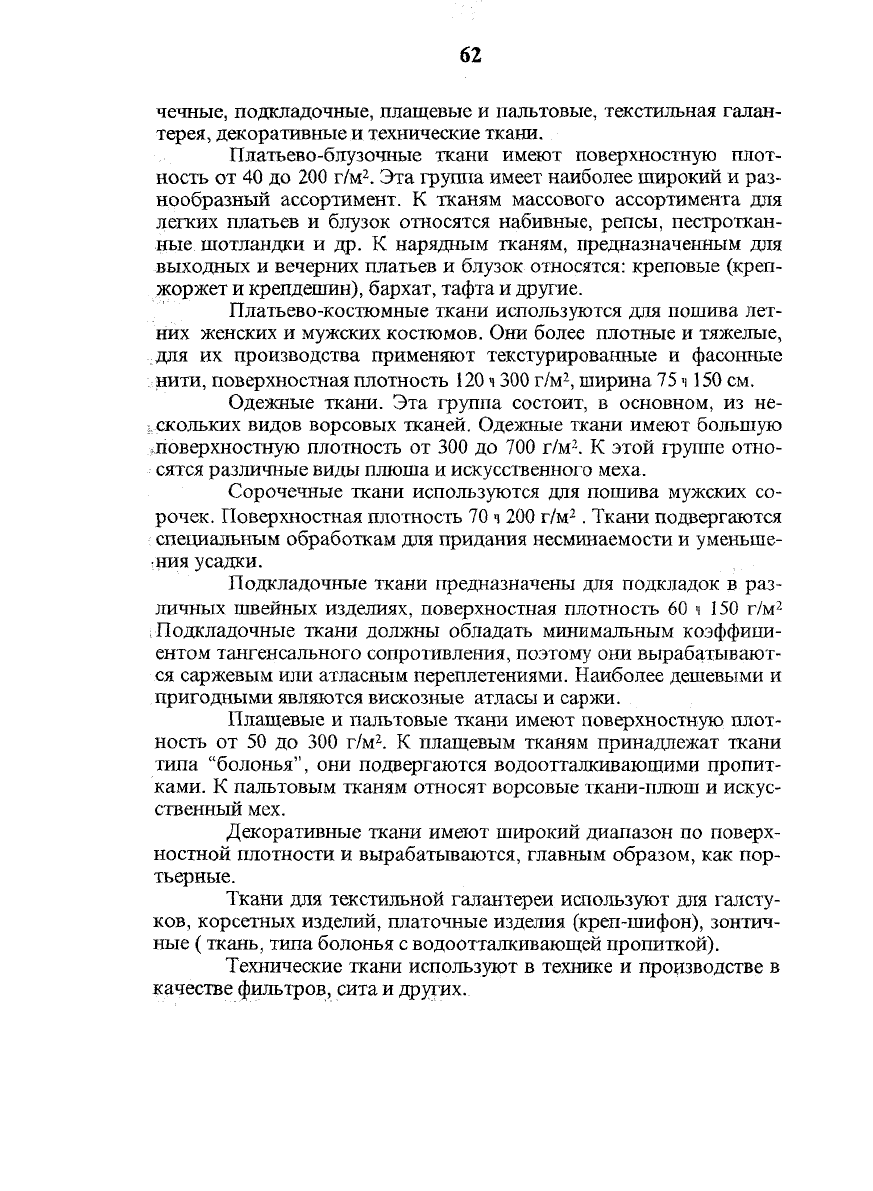

ся на : шгатьево-блузочные, штатьево-костюмные одежные, copo

чечные, подкладочные, плащевые и пальтовые, текстильная галан-

терея, декоративные и технические ткани.

Платьево-блузочные ткани имеют поверхностную плот-

ность от 40 до 200 г/и

. Эта группа имеет наиболее широкий и раз-

нообразный ассортимент. К тканям массового ассортимента для

легких платьев и блузок относятся набивные, репсы, пестроткан-

ные шотландки и др. К нарядным тканям, предназначенным для

выходных и вечерних платьев и блузок относятся: креповые (креп-

жоржет и крепдешин), бархат, тафта и другие.

Платьево-костюмные ткани используются для пошива лет-

них женских и мужских костюмов. Они более плотные и тяжелые,

для их производства применяют текстурированные и фасонные

нити, поверхностная плотность

120 ч

300 г/и

, ширина

75 ч

150 см.

Одежные ткани. Эта группа состоит, в основном, из не-

; скольких видов ворсовых тканей. Одежные ткани имеют большую

поверхностную плотность от 300 до 700 г/и

. К этой группе отно-

сятся различные виды плюша и искусственного меха.

Сорочечные ткани используются для пошива мужских со-

рочек. Поверхностная плотность 70

200 г/м

. Ткани подвергаются

специальным обработкам для придания несминаемости и уменьше-

ния усадки.

Подкладочные ткани предназначены для подкладок в раз-

личных швейных изделиях, поверхностная плотность 60

150 г/и

;

Подкладочные ткани должны обладать минимальным коэффици-

ентом тангенсального сопротивления, поэтому они вырабатывают-

ся саржевым или атласным переплетениями. Наиболее дешевыми и

пригодными являются вискозные атласы и саржи.

Плащевые и пальтовые ткани имеют поверхностную плот-

ность от 50 до 300 г/и

. К плащевым тканям принадлежат ткани

типа "болонья", они подвергаются водоотталкивающими пропит-

ками. К пальтовым тканям относят ворсовые ткани-плюш и искус-

ственный мех.

Декоративные ткани имеют широкий диапазон по поверх-

ностной плотности и вырабатываются, главным образом, как пор-

тьерные.

Ткани для текстильной галантереи используют для галсту-

ков,

корсетных изделий, платочные изделия (креп-шифон), зонтич-

ные (ткань, типа болонья

водоотталкивающей пропиткой).

Технические ткани используют в технике и производстве в

качестве фильтров, сита и других.

ьз

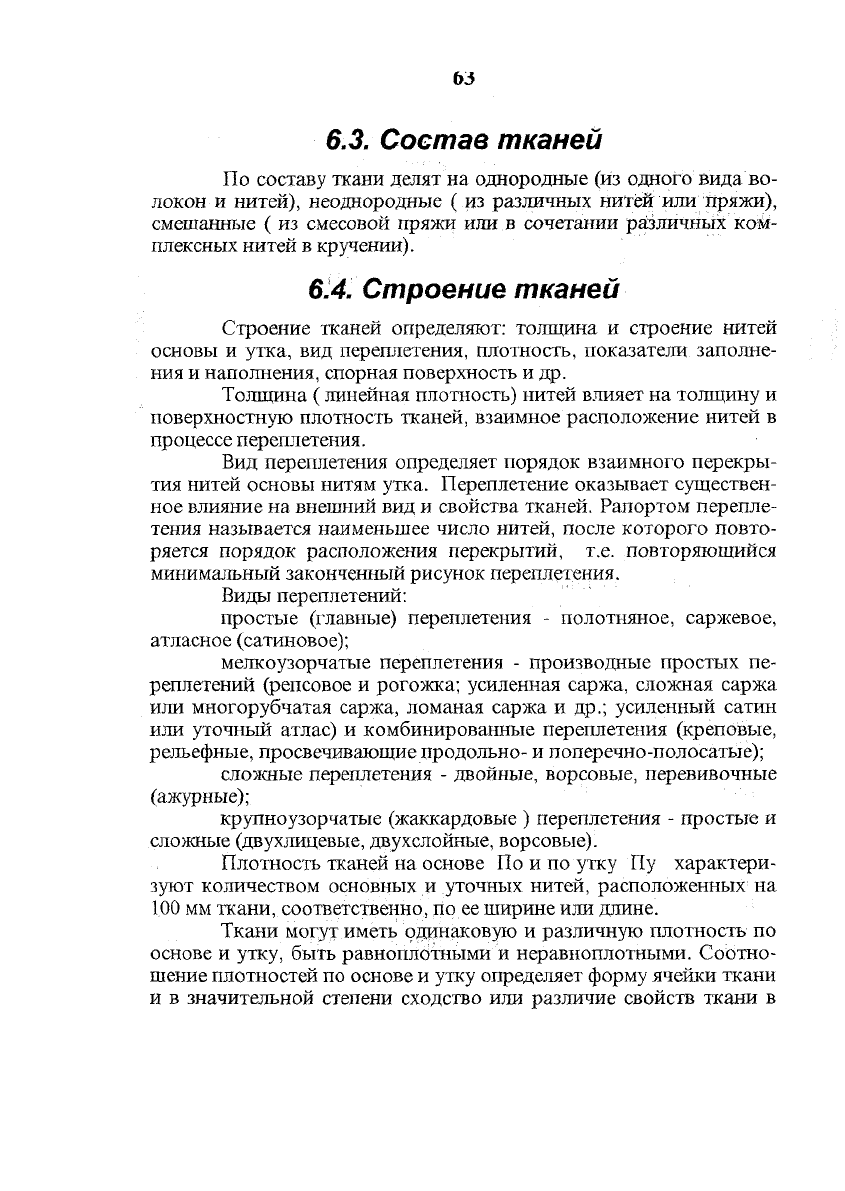

6.3. Состав тканей

По составу ткани делят на однородные (из одного вида во-

локон и нитей), неоднородные ( из различных нитей или пряжи),

смешанные ( из смесовой пряжи или в сочетании различных ком-

плексных нитей в кручении).

614.

Строение тканей

Строение тканей определяют: толщина и строение нитей

основы и утка, вид переплетения, плотность, показатели заполне-

ния и наполнения, спорная поверхность и др.

Толщина ( линейная плотность) нитей влияет на толщину и

поверхностную плотность тканей, взаимное расположение нитей в

процессе переплетения.

Вид переплетения определяет порядок взаимного перекры-

тия нитей основы нитям утка. Переплетение оказывает существен-

ное влияние на внешний вид и свойства тканей. Рапортом перепле-

тения называется наименьшее число нитей, после которого повто-

ряется порядок расположения перекрытий, т.е. повторяющийся

минимальный законченный рисунок переплетения.

Виды переплетений:

простые (главные) переплетения - полотняное, саржевое,

атласное (сатиновое);

мелкоузорчатые переплетения - производные простых пе-

реплетений (репсовое и рогожка; усиленная саржа, сложная саржа

или многорубчатая саржа, ломаная саржа и др.; усиленный сатин

или уточный атлас) и комбинированные переплетения (креповые,

рельефные, просвечивающие продольно- и поперечно-полосатые);

сложные переплетения - двойные, ворсовые, перевивочные

(ажурные);

крупноузорчатые (жаккардовые ) переплетения - простые и

сложные (двухлицевые, двухслойные, ворсовые).

Плотность тканей на основе По и по утку Пу характери-

зуют количеством основных и уточных нитей, расположенных на

100 мм ткани, соответственно, по

ее

ширине или длине.

Ткани могут иметь одинаковую и различную плотность по

основе и утку, быть равноплотными и неравноплотными. Соотно-

шение плотностей по основе и утку определяет форму ячейки ткани

и в значительной степени сходство или различие свойств ткани в

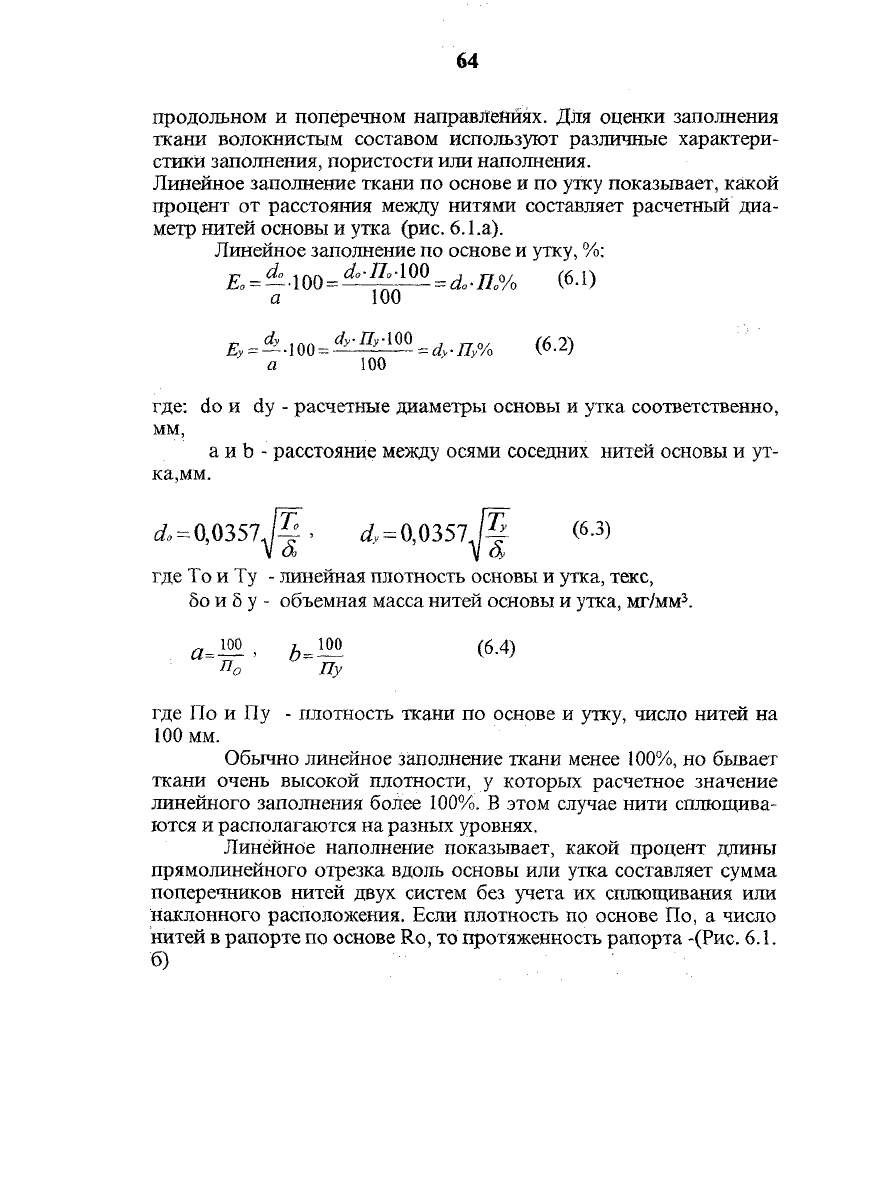

продольном и поперечном направЯёйиях. Для оценки заполнения

ткани волокнистым составом используют различные характери-

стики заполнения, пористости или наполнения.

Линейное заполнение ткани по основе и по утку показьшает, какой

процент от расстояния между нитями составляет расчетный диа-

метр нитей основы и утка (рис. 6.1.а).

Линейное заполнение по основе и утку, %:

^.100

-^Л^

Ж-Я,% (6.1)

а 100

=±

=±Jkm

Пу0/о

(6.2)

а 100

где:

do и dy - расчетные диаметры основы и утка соответственно,

мм,

а и b - расстояние между осями соседних нитей основы и ут-

ка,мм.

</, =

0,0357

/5"'

0,0357M

(

)

о, у ду

где То и Ту

линейная плотность основы и утка, текс,

So и 5 у - объемная масса нитей основы и утка, мг/мм

а=Ш,

Ь=

Ж (6.4)

где По и Пу - плотность ткани по основе и утку, число нитей на

100 мм.

Обычно линейное заполнение ткани менее 100%, но бывает

ткани очень высокой плотности, у которых расчетное значение

линейного заполнения более 100%. В этом случае нити сплющива-

ются и располагаются на разных уровнях.

Линейное наполнение показывает, какой процент длины

прямолинейного отрезка вдоль основы или утка составляет сумма

поперечников нитей двух систем без учета их сплющивания или

наклонного расположения. Если плотность по основе По, а число

нитей в рапорте по основе Ro, то протяженность рапорта -(Рис. 6.1.

б)

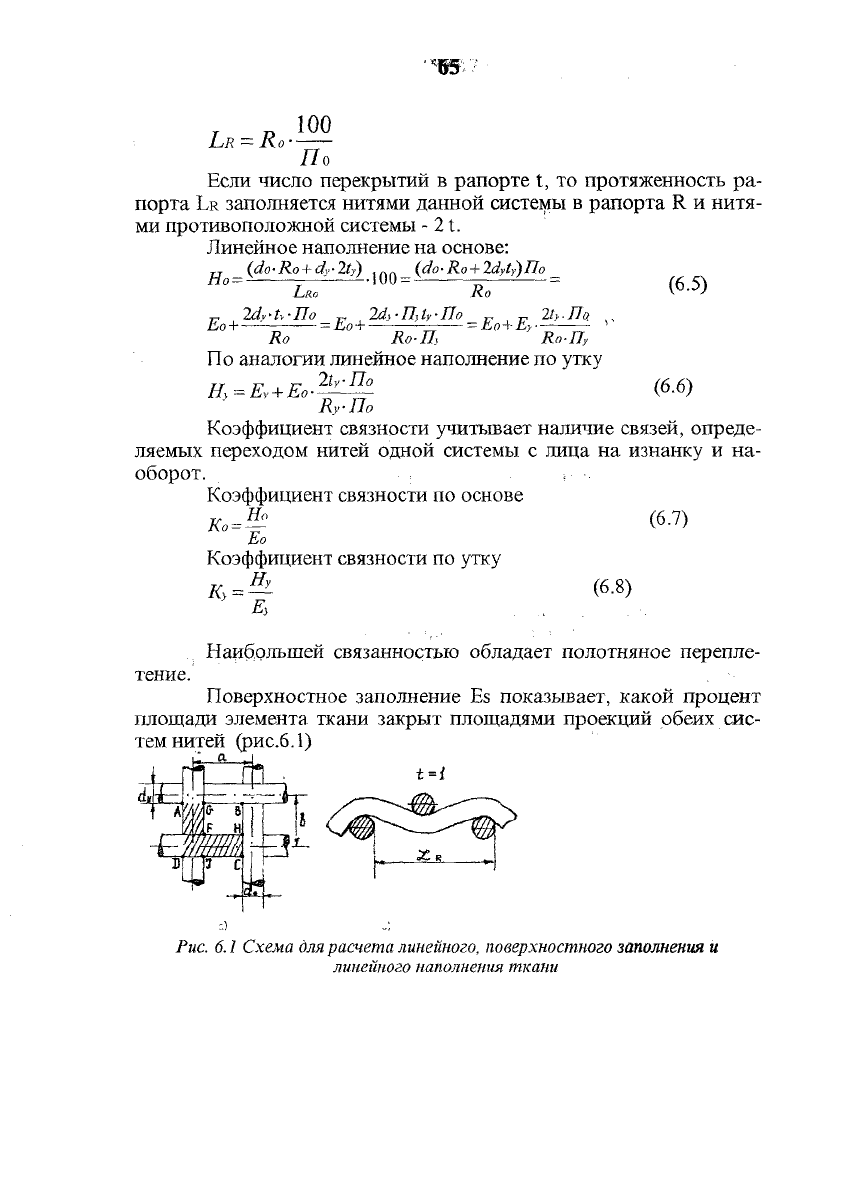

"W>'

= RO-

100

По

Если число перекрытий в рапорте t, то протяженность ра-

порта

заполняется нитями данной системы в рапорта R и нитя-

ми противоположной системы - 21.

Линейное наполнение на основе:

„ (do-Ro+dvlty) .„» (do-Ro+2dyty)IJo

Но = = 100 = =

L,Ro

Ко

_ TdvU-По „ 2й

-П,1уПо „ _ Ъу.Пц ,

£,оЛ = £,оЛ — — Jio + iLy '

Ro Ro-П, Ro-Пу

По аналогии линейное наполнение по утку

тт

т~< г- 21у'110

Ну

=Ev +

Eo--

(6.5)

(6.6)

Ry-По

Коэффициент связности учитьшает наличие связей, опреде-

ляемых переходом нитей одной системы с лица на изнанку и на-

оборот.

Коэффициент связности по основе

Но

Ео

Коэффициент связности по утку

Ну

Ко =

(6.7)

Ку =

Еу

(6.8)

Наибольшей связанностью обладает полотняное перепле-

тение.

Поверхностное заполнение Es показывает, какой процент

площади элемента ткани закрыт площадями проекций обеих сис-

тем нитей (рис.6.1)

Рис. 6.1

Схема для расчета

линейного,

поверхностного заполнения

линейного наполнения ткани

•«#

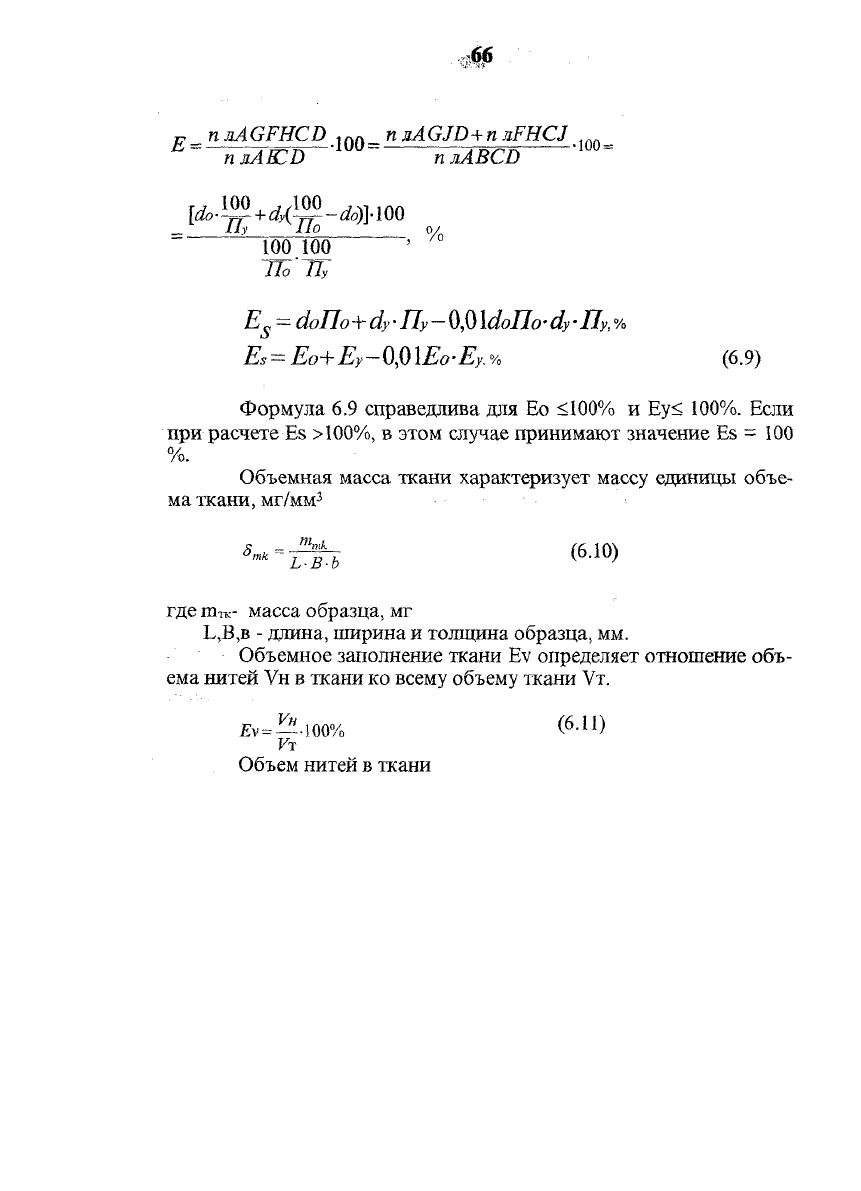

к, пдАGFHCD

тп

пдАGJD+п MFHCJ

inn

ТА

ЮО^ .Л00

1]лп

I do

•

~«- +

Ыу(-гт~

~ "°)J

•

1""

__ lly llo o/

100 100 '

Яо Я>

= doIJo+dy n

-0,0ldoIJo-dy Пу,%

Es =

Eo+E

-Ofi\Eo-E

.% (6.9)

Формула 6.9 справедлива для Ео <100% и Еу< 100%. Если

при расчете Es >100%, в этом случае принимают значение Es = 100

Объемная масса ткани характеризует массу единицы объе-

ма ткани, мг/мм

где

m-ге-

масса образца, мг

L,B,B

- длина, ширина и толщина образца, мм.

Объемное заполнение ткани Ev определяет отношение объ-

ема нитей

ткани ко всему объему ткани

VT.

£v =

^.100%

(6-10

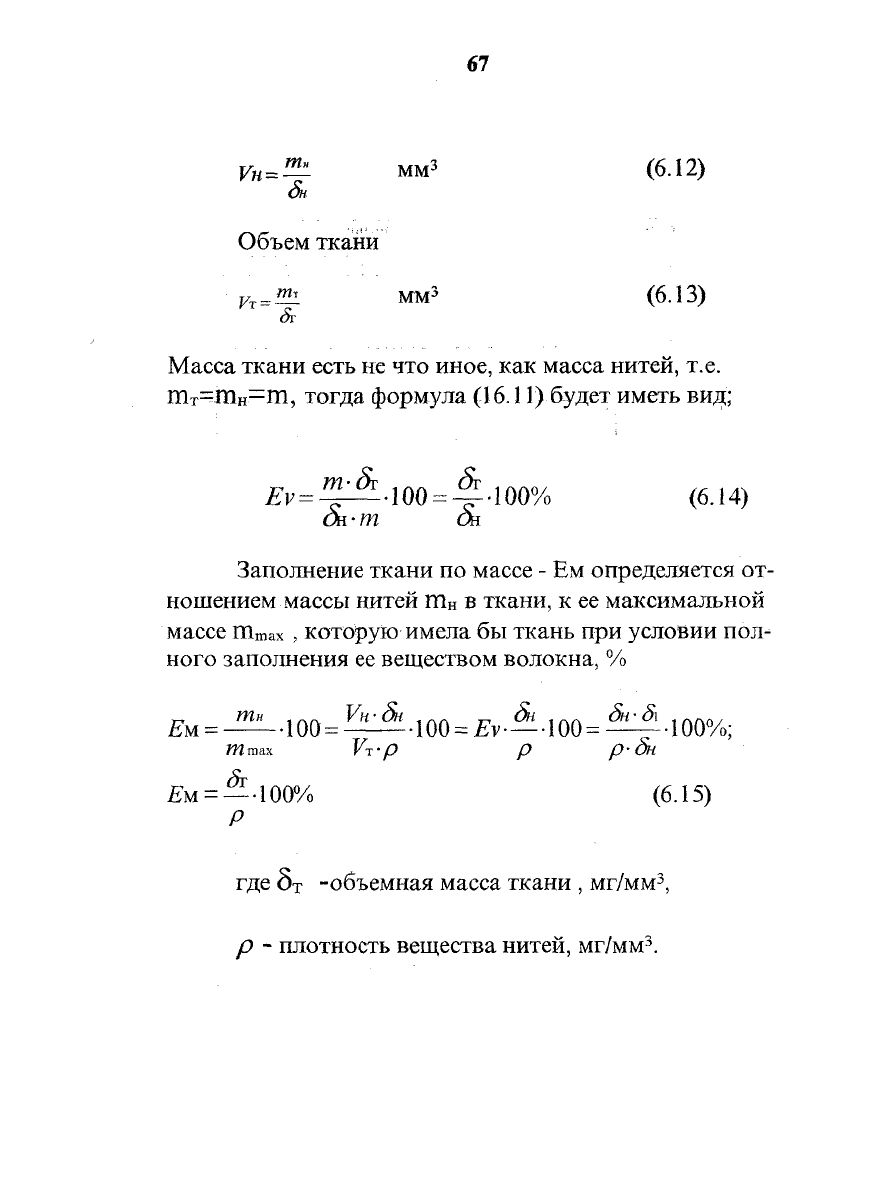

Объем нитей в ткани

VH-

дн

Объем

Кт =

ткани

мм

(6.12)

(6.13)

Масса ткани есть не что иное, как масса нитей, т.е.

=m, тогда формула (16.11) будет иметь вид;

Еу=

т^.

т=

От

шо% (614)

дн-т №

Заполнение ткани по массе - Ем определяется от-

ношением массы нитей т

в ткани, к ее максимальной

массе

ГПшах

, которую имела бы ткань при условии пол-

ного заполнения

ее

веществом волокна, %

£k

-^-100

^^-100=£v-^-100

-^#-100%;

ГПтах V-v-p P р-ОН

£м = —

-100%

(6.15)

где 5

-объемная масса ткани

мг/мм

р - плотность вещества нитей, мг/мм

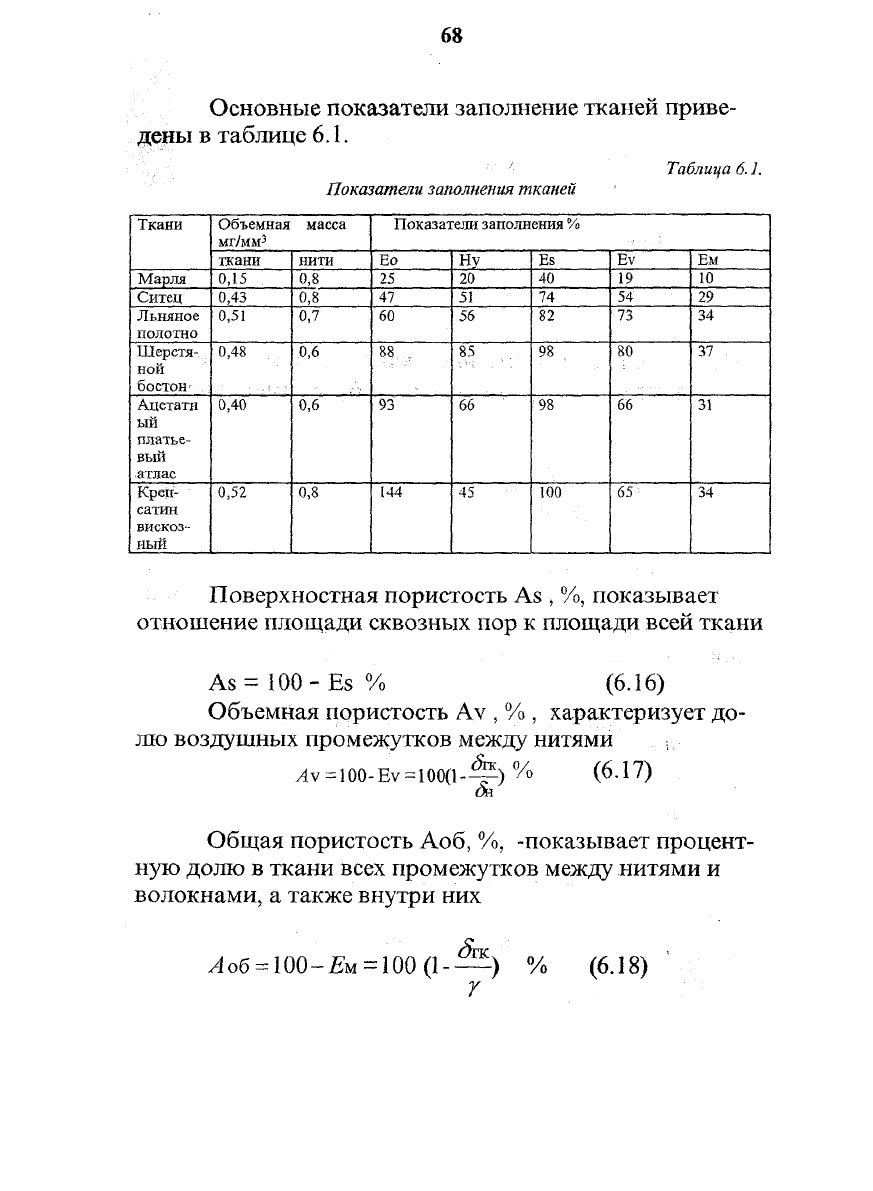

Основные показатели заполнение тканей приве-

дены в таблице

6.1.

Таблица

6.1.

Показатели заполнения тканей

Ткани

Марля

Ситец

Льняное

полотно

Шерстя-

ной

бостон

Ацетатн

ый

платье-

вый

атлас

Креп-

сатин

вискоз-

ный

Объемная

мг/мм

ткани

0,15

0,43

0,51

0,48

0,40

0,52

масса

нити

0,8

0,7

0,6

0,8

Показатели заполнения %

Ео

144

Ну

98 .

100

Ем

Поверхностная пористость As

%, показывает

отношение площади сквозных пор к площади всей ткани

As= 100-Es % (6.16)

Объемная пористость Av

характеризует до-

лю воздушных промежутков между нитями •., •

100-

100(1

-4^)

(

- *

)

да

Общая пористость Аоб, %, -показывает процент-

ную долю в ткани всех промежутков между нитями и

волокнами, а также внутри них

tine

Аоб

100-Ем

= 100

0-—) % (6.18)

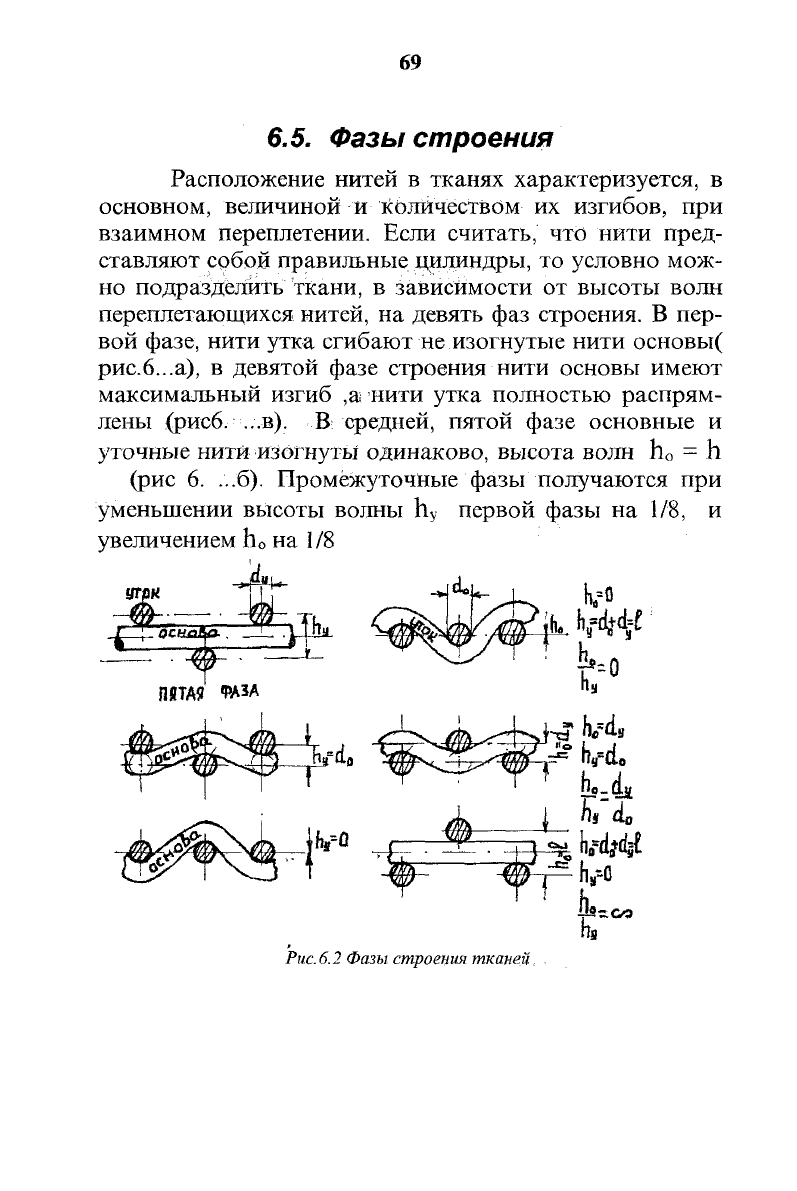

6.5.

Фазы строения

Расположение нитей в тканях характеризуется, в

основном, величиной и количеством их изгибов, при

взаимном переплетении. Если считать, что нити пред-

ставляют собой правильные цилиндры, то условно мож-

но подразделить ткани, в зависимости от высоты волн

переплетающихся нитей, на девять фаз строения. В пер-

вой фазе, нити утка сгибают не изогнутые нити основы(

рис.6...а), в девятой фазе строения нити основы имеют

максимальный изгиб ,а нити утка полностью распрям-

лены (рисб.

...в).

В средней, пятой фазе основные и

уточные нити изогнуты одинаково, высота волн h

= h

(рис 6.

...б).

Промежуточные фазы получаются при

уменьшении высоты волны h

первой фазы на 1/8, и

увеличением h

на 1/8

Рис.6.2 Фазы строения тканей

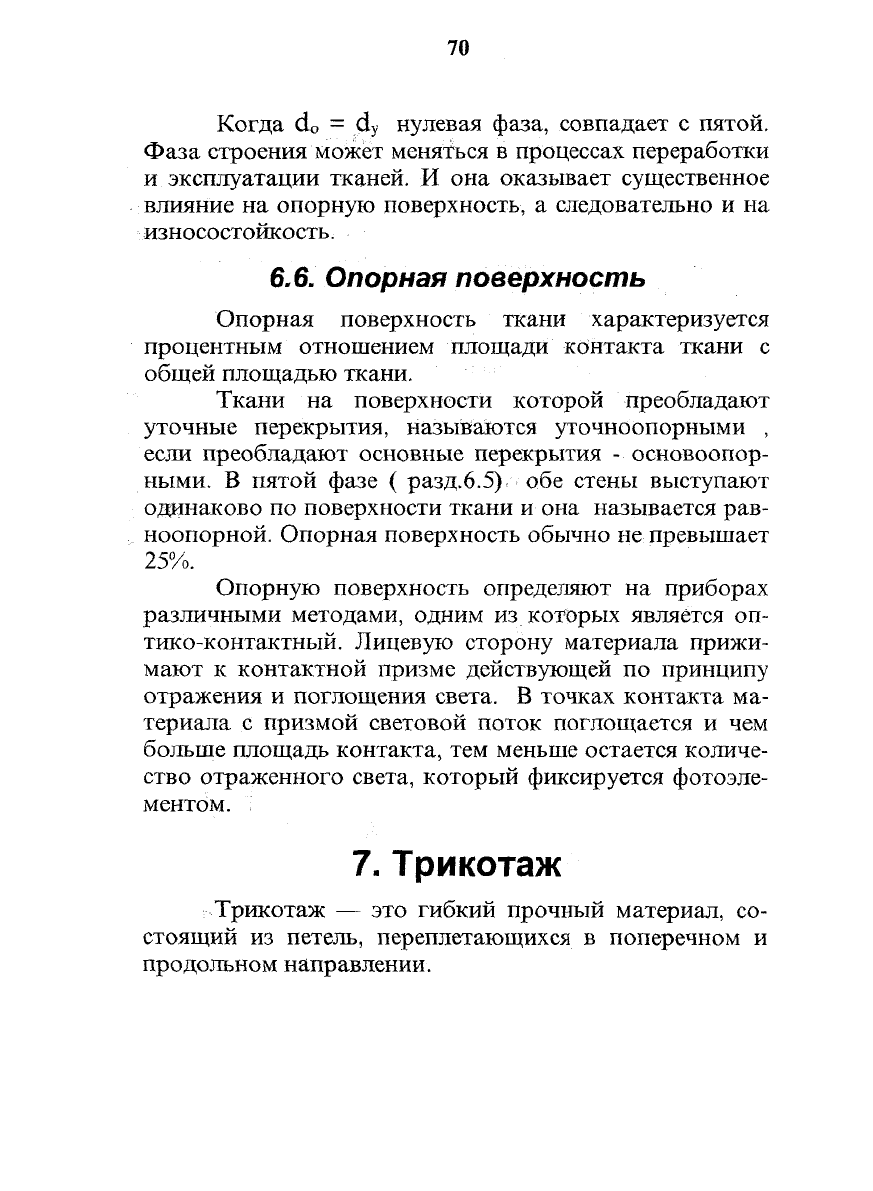

Когда d

= d

нулевая фаза, совпадает с пятой.

Фаза строения может меняться в процессах переработки

и эксплуатации тканей. И она оказывает существенное

влияние на опорную поверхность, а следовательно и на

износостойкость.

6.6.

Опорная поверхность

Опорная поверхность ткани характеризуется

процентным отношением площади контакта ткани с

общей площадью ткани.

Ткани на поверхности которой преобладают

уточные перекрытия, называются уточноопорными ,

если преобладают основные перекрытия - основоопор-

ными. В пятой фазе ( разд.6.5) обе стены выступают

одинаково по поверхности ткани и она называется рав-

ноопорной. Опорная поверхность обычно не превышает

25%.

Опорную поверхность определяют на приборах

различными методами, одним из которых является оп-

тико-контактный. Лицевую сторону материала прижи-

мают к контактной призме действующей по принципу

отражения и поглощения света. В точках контакта ма-

териала с призмой световой поток поглощается и чем

больше площадь контакта, тем меньше остается количе-

ство отраженного света, который фиксируется фотоэле-

ментом.

7. Трикотаж

Трикотаж — это гибкий прочный материал, со-

стоящий из петель, переплетающихся в поперечном и

продольном направлении.
