202 Глава6

Командная строка

редактора ISPF

SUBmit и нажмите Enter.

Командная оболочка ISPF SUBmit ‘USER.JCL’, где набор данных является после-

довательным.

Командная строка ISPF TSO SUBmit 'USER.JCL’, где набор данных является

последовательным.

Командная строка ISPF TSO SUBmit ‘USER.JCL(MYJOB)’, где набор данных

является библиотекой или секционированным на-

бором данных, содержащим раздел

MYJOB

Командная строка TSO SUBmit 'USER.JCL'.

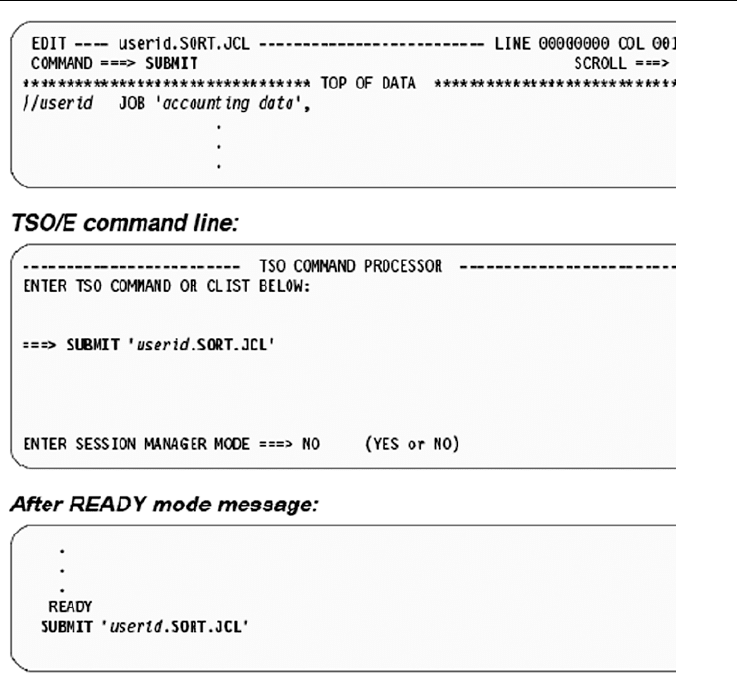

В примере 6.5 представлено три разных места, где можно ввести команду SUBMIT.

Пример 6.5. Различные способы передачи JCL-потока на обработку

 ИспользованиеJCLиSDSF 203

68 Общее представление об SDSF

После передачи задания часто используют System Display and Search Facility (SDSF) для

просмотра выходных данных на предмет успешного выполнения или для просмотра

и исправления ошибок JCL. SDSF позволяет отображать печатные выходные данные, со

держащиеся в области спула JES. Большая часть пе-

чатных выходных данных, передаваемых в JES па-

кетными (и другими) заданиями, в действительности

никогда не распечатывается. Вместо этого выходные

данные просматриваются с использованием SDSF

и удаляются или каким-то образом используются.

SDSF содержит множество дополнительных функций, включая:

• просмотр системного журнала и поиск текстовых фрагментов;

• ввод системных команд (в ранних версиях операционной системы только

оператор мог вводить команды);

• управление обработкой заданий (задержка, освобождение, отмена и заверше-

ние заданий);

• мониторинг заданий во время их обработки;

• отображение выходных данных заданий перед их распечатыванием;

• управление порядком обработки заданий;

• управление порядком распечатывания выходных данных;

• управление принтерами и инициаторами.

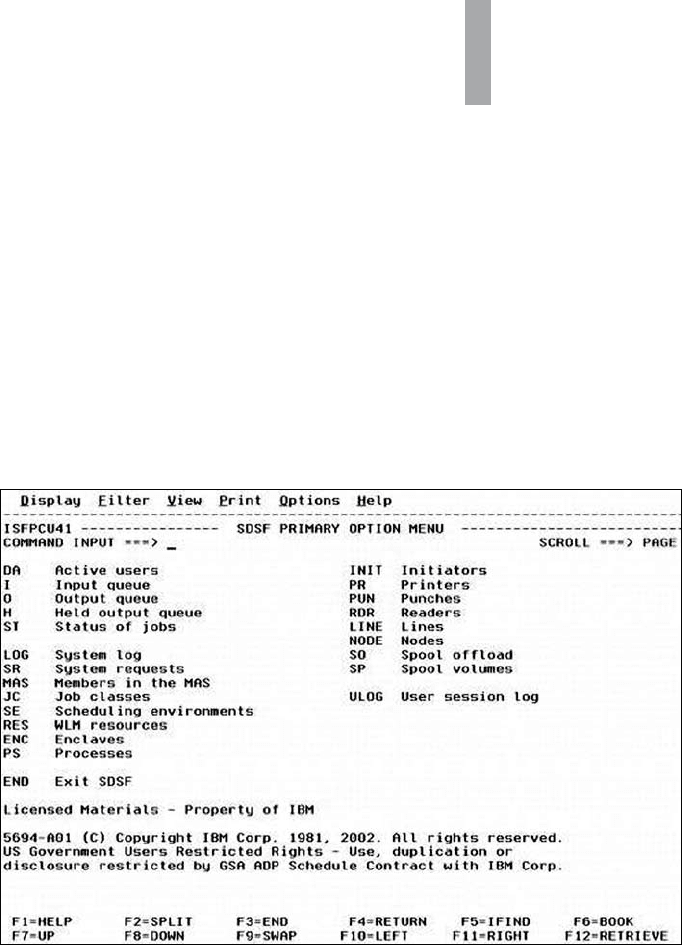

На рис. 6.4 представлено главное меню SDSF.

Рис 64 ГлавноеменюSDSF

SDSF–

отображаетпечатные

выходныеданные,

содержащиесявобласти

спулаJES,дляизучения

204 Глава6

SDSF использует иерархию оперативных панелей для направления использования

пользователями функций инструмента, как показано на рис. 6.5.

Главное

меню

Панель

SYSLOG

Панель

отобра-

жения

активных

пользова-

телей

Панель

входной

очереди

Панель

выходной

очереди

Панель

справки

по

выходным

данным

Панель

состояния

Панель

принтера

Панель

инициатора

Панель

выходного

набора

данных

Панель

набора

данных

задания

Панель

дескриптора

выходных

данных

Рис 65 ИерархияпанелейSDSF

Можно просмотреть выходные наборы данных JES, созданные во время выполне-

ния вашего пакетного задания. Они хранятся в наборе данных спула JES.

Можно просматривать наборы данных JES в любой из следующих очередей:

I Входная очередь.

DA Очередь выполнения.

O Выходная очередь.

H Задержанная очередь.

ST Очередь состояния.

В выходной и задержанной очередях нельзя увидеть наборы данных JES, для кото-

рых была задана автоматическая очистка путем назначения класса системного выво-

да MSGCLASS, который был определен таким образом, чтобы не сохранять выходные

данные. Кроме того, в зависимости от MSGCLASS, выбранного в JOB-карте, вывод мо-

жет быть либо в выходной очереди, либо в задержанной очереди.

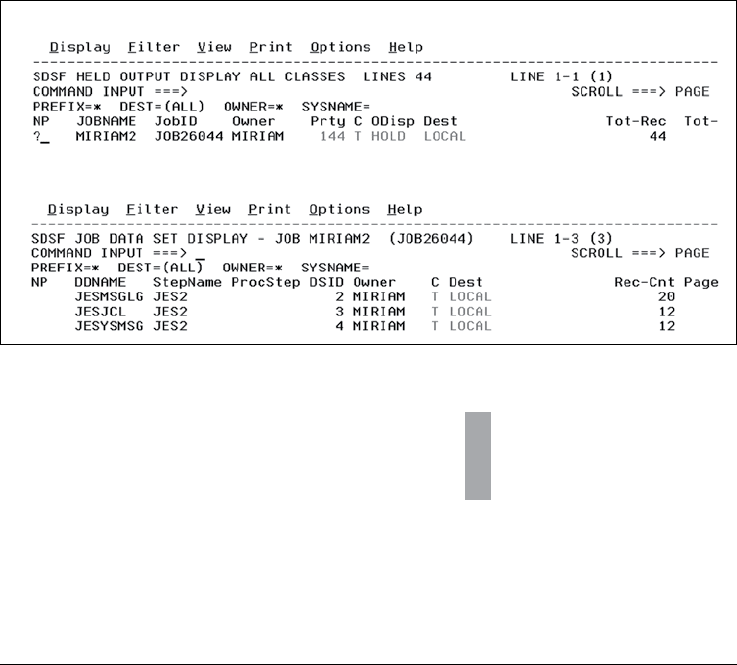

Экран 1 (Screen 1) на рис. 6.6 содержит список переданных нами заданий на вы-

полнение, а также указывает, какие выходные данные были направлены в задержан-

ную очередь (Class T), что определяется параметром

MSGCLASS=T

в карте задания.

 ИспользованиеJCLиSDSF 205

В нашем случае было передано и выполнено только одно задание. Таким образом, за-

держанная очередь содержит только одно задание. Ввод команды

в столбце NP

отображает выходные файлы, генерируемые заданием 7359.

Screen 1

Screen 2

Рис 66 ПросмотрвыходныхфайловJES2черезSDSF

Экран 2 (Screen 2) на рис. 6.6 выводит три DD-

имени: файл журнала сообщений JES2, JCL-файл

JES2 и файл системных сообщений JES2. Эта опция

полезна при просмотре заданий, направивших

множество файлов в SYSOUT, когда требуется вы-

вести файл, связанный с определенным шагом. Можно ввести S в столбец NP для вы-

бора требуемого файла.

Для вывода всех файлов вместо

в столбец NP следует ввести

; выводится журнал

задания JES2, подобный представленному в примере 6.6.

Пример 6.6. Журнал задания JES2

J E S 2 J O B L O G -- S Y S T E M S C 6 4 -- N O D E

13.19.24 JOB26044 ---- WEDNESDAY, 27 AUG 2003 ----

13.19.24 JOB26044 IRR010I USERID MIRIAM IS ASSIGNED TO THIS JOB.

13.19.24 JOB26044 ICH70001I MIRIAM LAST ACCESS AT 13:18:53 ON WEDNESDAY,

AUGU

13.19.24 JOB26044 $HASP373 MIRIAM2 STARTED - INIT 1 - CLASS A - SYS SC64

13.19.24 JOB26044 IEF403I MIRIAM2 - STARTED - ASID=0027 - SC64

13.19.24 JOB26044 - --TIMINGS

(MINS.)--

13.19.24 JOB26044 -JOBNAME STEPNAME PROCSTEP RC EXCP CPU SRB

CLOCK

13.19.24 JOB26044 -MIRIAM2 STEP1 00 9 .00 .00

.00

13.19.24 JOB26044 IEF404I MIRIAM2 - ENDED - ASID=0027 - SC64

13.19.24 JOB26044 -MIRIAM2 ENDED. NAME-MIRIAM TOTAL CPU TIME=

13.19.24 JOB26044 $HASP395 MIRIAM2 ENDED

------ JES2 JOB STATISTICS ------

27 AUG 2003 JOB EXECUTION DATE

11 CARDS READ

44 SYSOUT PRINT RECORDS

0 SYSOUT PUNCH RECORDS

3 SYSOUT SPOOL KBYTES

0.00 MINUTES EXECUTION TIME

1 //MIRIAM2 JOB 19,MIRIAM,NOTIFY=&SYSUID,MSGCLASS=T,

// MSGLEVEL=(1,1),CLASS=A

IEFC653I SUBSTITUTION JCL -

19,MIRIAM,NOTIFY=MIRIAM,MSGCLASS=T,MSGLEVE

2 //STEP1 EXEC PGM=IEFBR14

//*-------------------------------------------------*

//* THIS IS AN EXAMPLE OF A NEW DATA SET ALLOCATION

//*-------------------------------------------------*

3 //NEWDD DD DSN=MIRIAM.IEFBR14.TEST1.NEWDD,

// DISP=(NEW,CATLG,DELETE),UNIT=SYSDA,

// SPACE=(CYL,(10,10,45)),LRECL=80,BLKSIZE=3120

4 //SYSPRINT DD SYSOUT=T

ICH70001I MIRIAM LAST ACCESS AT 13:18:53 ON WEDNESDAY, AUGUST 27, 2003

IEF236I ALLOC. FOR MIRIAM2 STEP1

IGD100I 390D ALLOCATED TO DDNAME NEWDD DATACLAS ( )

IEF237I JES2 ALLOCATED TO SYSPRINT

IEF142I MIRIAM2 STEP1 - STEP WAS EXECUTED - COND CODE 0000

IEF285I MIRIAM.IEFBR14.TEST1.NEWDD CATALOGED

IEF285I VOL SER NOS= SBOX38.

IEF285I MIRIAM.MIRIAM2.JOB26044.D0000101.? SYSOUT

IEF373I STEP/STEP1 /START 2003239.1319

IEF374I STEP/STEP1 /STOP 2003239.1319 CPU 0MIN 00.00SEC SRB 0MIN

00.00S

IEF375I JOB/MIRIAM2 /START 2003239.1319

IEF376I JOB/MIRIAM2 /STOP 2003239.1319 CPU 0MIN 00.00SEC SRB 0MIN

00.00S

Имязадания–

имя,подкоторымзадание

известновсистеме



(JCL-оператор)

206 Глава6

13.19.24 JOB26044 - --TIMINGS

(MINS.)--

13.19.24 JOB26044 -JOBNAME STEPNAME PROCSTEP RC EXCP CPU SRB

CLOCK

13.19.24 JOB26044 -MIRIAM2 STEP1 00 9 .00 .00

.00

13.19.24 JOB26044 IEF404I MIRIAM2 - ENDED - ASID=0027 - SC64

13.19.24 JOB26044 -MIRIAM2 ENDED. NAME-MIRIAM TOTAL CPU TIME=

13.19.24 JOB26044 $HASP395 MIRIAM2 ENDED

------ JES2 JOB STATISTICS ------

27 AUG 2003 JOB EXECUTION DATE

11 CARDS READ

44 SYSOUT PRINT RECORDS

0 SYSOUT PUNCH RECORDS

3 SYSOUT SPOOL KBYTES

0.00 MINUTES EXECUTION TIME

1 //MIRIAM2 JOB 19,MIRIAM,NOTIFY=&SYSUID,MSGCLASS=T,

// MSGLEVEL=(1,1),CLASS=A

IEFC653I SUBSTITUTION JCL -

19,MIRIAM,NOTIFY=MIRIAM,MSGCLASS=T,MSGLEVE

2 //STEP1 EXEC PGM=IEFBR14

//*-------------------------------------------------*

//* THIS IS AN EXAMPLE OF A NEW DATA SET ALLOCATION

//*-------------------------------------------------*

3 //NEWDD DD DSN=MIRIAM.IEFBR14.TEST1.NEWDD,

// DISP=(NEW,CATLG,DELETE),UNIT=SYSDA,

// SPACE=(CYL,(10,10,45)),LRECL=80,BLKSIZE=3120

4 //SYSPRINT DD SYSOUT=T

ICH70001I MIRIAM LAST ACCESS AT 13:18:53 ON WEDNESDAY, AUGUST 27, 2003

IEF236I ALLOC. FOR MIRIAM2 STEP1

IGD100I 390D ALLOCATED TO DDNAME NEWDD DATACLAS ( )

IEF237I JES2 ALLOCATED TO SYSPRINT

IEF142I MIRIAM2 STEP1 - STEP WAS EXECUTED - COND CODE 0000

IEF285I MIRIAM.IEFBR14.TEST1.NEWDD CATALOGED

IEF285I VOL SER NOS= SBOX38.

IEF285I MIRIAM.MIRIAM2.JOB26044.D0000101.? SYSOUT

IEF373I STEP/STEP1 /START 2003239.1319

IEF374I STEP/STEP1 /STOP 2003239.1319 CPU 0MIN 00.00SEC SRB 0MIN

00.00S

IEF375I JOB/MIRIAM2 /START 2003239.1319

IEF376I JOB/MIRIAM2 /STOP 2003239.1319 CPU 0MIN 00.00SEC SRB 0MIN

00.00S

69 Utilities

z/OS содержит множество программ, полезных при пакетной обработке, называемых

утилитами (utilities). Эти программы выполняют множество небольших, простых и полез-

ных функций. Базовый набор системных утилит представлен в приложении C, «Утилиты».

Клиенты часто добавляют собственные, само-

стоятельно разработанные утилиты (хотя боль-

шинство пользователей не называют их утилита-

ми), и многие из них широко применяются в со-

обществе пользователей. Существует также подоб-

ные (платные) продукты от независимых изгото-

вителей программного обеспечения.

Утилита–

программа,осуществляющая

множествополезныхфункций

пакетнойобработки

 ИспользованиеJCLиSDSF 207

610 Системные библиотеки

z/OS содержит множество стандартных системных библиотек. Мы приведем краткое

описание некоторых библиотек. К традиционным библиотекам относятся:

• SYS1.PROCLIB. Эта библиотека содержит

JCL-процедуры, распространяемые вместе с

z/OS. На практике с ней может быть сцепле-

но множество других библиотек JCL-проце-

дур (поставляемых с различными програм-

мными продуктами).

• SYS1.PARMLIB. Эта библиотека содержит

управляющие параметры z/OS и некоторых программных продуктов. На прак-

тике с ней могут быть сцеплены другие библиотеки.

• SYS1.LINKLIB. Эта библиотека содержит многие основные исполняемые моду-

ли системы. На практике она представляет собой лишь одну из множества

сцепленных исполняемых библиотек.

• SYS1.LPALIB. Эта библиотека содержит системные исполняемые модули, загру-

жаемые в область загрузки модулей (link pack area) при инициализации систе-

мы. С ней может быть сцеплено несколько других библиотек. Хранящиеся

в ней программы доступны для других адресных пространств.

• SYS1.NUCLEUS. Эта библиотека содержит базовые модули супервизора (ядра)

операционной системы z/OS.

• SYS1.SVCLIB. Эта библиотека содержит подпрограммы операционной системы,

называемые вызовами супервизора (supervisor call, SVC).

Эти библиотеки имеют стандартный формат PDS и находятся на системных дис-

ковых томах. Более подробно они рассматриваются в разделе 16.3.1, «Системные

библиотеки z/OS».

611 Заключение

Простой JCL-код содержит три типа операторов: JOB, EXEC и DD. Задание может со-

держать несколько операторов EXEC (шагов), и каждый шаг может содержать не-

сколько операторов DD. JCL содержит множество параметров и средств управления;

мы рассмотрели лишь базовый набор.

Пакетное задание использует DD-имена для доступа к наборам данных. JCL-оператор

DD связывает DD-имя с определенным набором данных (DS-именем) для однократного

выполнения программы. Программа может осуществлять доступ к разным группам набо-

ров данных (в различных заданиях) посредством изменения JCL для каждого задания.

Параметры DISP операторов DD позволяют не допустить нежелательного одно-

временного доступа к наборам данных. Это очень важно для общего функциониро-

вания системы. Параметр DISP не является средством управления безопасностью,

а скорее помогает управлять целостностью наборов данных. Посредством JCL можно

создавать новые наборы данных с использованием параметра DISP=NEW, указав тре-

буемый объем пространства и требуемый том.

Системнаябиблиотека–

наборыданныхPDSна

системныхдисковыхтомах,

содержащиеуправляющие

параметрыz/OS,JCL-

процедуры,базовые

исполняемыемодулиитд

208 Глава6

Пользователи системы могут составлять простой JCL-код, однако обычно для

сложных заданий используются JCL-процедуры. Каталогизированная процедура со-

здается один раз, после чего ее может использовать множество пользователей. В со-

став z/OS входит много JCL-процедур, и можно с легкостью добавлять собственные

процедуры. Пользователь должен понимать, каким образом замещаются или расши-

ряются операторы в JCL-процедуре, чтобы передать параметры (как правило, опера-

торы DD), требуемые для конкретного задания.

Основные термины в этой главе

Сцепление ОператорDD ОператорEXEC

Языкуправлениязаданиями(JCL) ОператорJOB Шагзадания

Имязадания

PROC SDSF

Символическоеимяфайла Системнаябиблиотека

Утилита

612 Контрольные вопросы

Чтобы проверить понимание материала этой главы, ответьте на следующие вопросы:

1. Где во фрагменте процедуры и в задании в разделе 6.7, «JCL-процедуры (PROC)»,

находится исходный код на языке COBOL? Каков возможный выходной набор

данных для приложения? Каков возможный входной набор данных? Как составить

JCL-код для набора данных SYSOUT для приложения?

2. Мы имеем три оператора DD:

//DD1 DD UNIT=3480,...

//DD2 DD UNIT=0560,...

//DD3 DD UNIT=560,...

Что означают эти числа? Откуда это известно?

3. JCL-код может быть передан на выполнение или запущен. В чем разница между

этими понятиями?

4. Опишите связь между именем набора данных, именем DD и именем файла в про

грамме.

5. Какой JCL-оператор (JOB, EXEC или DD) имеет больше всего параметров? Почему?

6. Какая разница между JCL и JCL PROC? Какое преимущество в использовании JCL

PROC?

7. Чтобы заместить оператор JCL PROC в JCL-потоке, выполняющем PROC, какие

имена PROC требуется знать? Каков порядок имен в операторе замещения JCL?

8. Когда JCL-задание имеет несколько операторов EXEC, какой тип имени связывает

ся с каждым оператором EXEC?

613 Темы для дальнейшего обсуждения

Этот материал предназначен для обсуждения в классе, и такие обсуждения следует

рассматривать как часть основного курса.

 ИспользованиеJCLиSDSF 209

1. Каким образом появление систем управления базами данных могло устранить

необходимость в большом количестве операторов DD?

2. Первым позиционным параметром оператора JOB является поле учетной инфор

мации. Насколько важен учет в использовании мэйнфрейма? Почему?

614 Упражнения

Практические упражнения в этой главе помогают развить навыки создания пакетных

заданий и их передачи на выполнение в z/OS. Эти навыки необходимы для выполне-

ния практических упражнений в остальной части книги.

Для выполнения практических упражнений вам или вашей подгруппе нужен иден-

тификатор и пароль пользователя TSO (для этого следует обратиться к преподавателю).

Упражнения посвящены следующим темам:

• «Создание простого задания».

• «Использование ISPF в режиме разделенного экрана».

• «Управление текстом в ISPF».

• «Передача задания и просмотр результатов».

• «Создание раздела PDS».

• «Копирование раздела PDS».

6141 Создание простого задания

1. В ISPF перейдите на панель Data Set List Utility и введите yourid.JCL в поле Dsname

Level (см. предыдущие упражнения).

2. Введите e (edit) слева от

yourid.JCL (в столбце command). Введите s (select) слева

от раздела JCLTEST. Введите RESet в командной строке редактора.

3. Обратите внимание на то, что набор данных содержит только одну строку JCL:

EXEC PGM=IEFBR14. Это системная утилита, не запрашивающая каких-либо вход-

ных или выходных данных и возвращающая код успешного выполнения (0). Вве-

дите SUBMIT или SUB в командную строку и нажмите Enter.

4. Введите 1 в ответ на сообщение:

IKJ56700A ENTER JOBNAME CHARACTER(S) -

В результате появится следующее сообщение:

IKJ56250I JOB you rid1(JOB00037) SUBMITTED

Примечание Выводтрехзвездочек(***)указываетнато,чтовыведеныневседанные

НажмитеEnterдляпродолжения

После выполнения задания должно появиться сообщение

$HASP165 yourid1 ENDED AT SYS1 MAXCC=0 CN(INTERNAL)

5. Добавьте (вставьте) новую первую строку в свой файл, который будет содержать

оператор JOB. Оператор JOB должен предшествовать оператору EXEC. (Совет:

210 Глава6

реплицируйте (r) один оператор EXEC, затем перезапишите оператор EXEC своим

оператором JOB.) Этот оператор JOB должен иметь следующий вид:

//youridA JOB 1

Вместо «yourid» введите свой идентификатор пользователя, оставив «A», после чего

передайте на выполнение этот JCL-код и нажмите PF3, чтобы сохранить файл

и выйти из редактора.

6. В главном меню ISPF найдите SDSF (описываемый в разделе 7.9.5, «Использование

SDSF»). Вы можете использовать функцию разделения экрана для создания нового

экранного сеанса, вследствие чего получается один сеанс DSLIST и другой сеанс

для SDSF.

7. В меню SDSF введите

PREFIX yourid*

, после чего введите

(Status Panel). Оба

переданных задания должны быть в списке. Введите

(select) слева от любого из

заданий, затем перейдите к предыдущей и последующей странице для просмотра

сообщений, сгенерированных при выполнении. Нажмите PF3 для выхода.

8. Еще раз отредактируйте JCLTEST и вставьте в конец следующие строки:

//CREATE DD DSN=yourid.MYTEST,DISP=(NEW,CATLG),

// UNIT=SYSDA,SPACE=(TRK,1)

9. Передайте для выполнения содержимое JCLTEST, созданного выше, нажмите PF3

(сохранение и выход из редактора), после чего просмотрите выходные данные это-

го задания в SDSF. Обратите внимание на то, что имеется два задания с одинаковым

именем. Последним запускалось задание с более высоким значением JOBID.

а) Чему равен код завершения? Если он выше нуля, перейдите в конец списка вы

ходных данных, чтобы просмотреть сообщение об ошибке JCL. Исправьте

JCLTEST и повторно передайте задание на выполнение. Повторяйте до тех пор,

пока не будет получено условие code=0000.

б) Перейдите в панель Data Set List Utility (=3.4) и введите

yourid.MYTEST в поле

DSNAME level. Какой том использовался для хранения набора данных?

в) Введите

DEL /

в нумерованный левый столбец (command) набора данных,

чтобы удалить набор данных. Может возникнуть сообщение о подтверждении,

запрашивающее подтверждение удаления набора данных.

г) Мы увидели, что пакетное выполнение программы IEFBR14, не требующей

входных или выходных данных, возвращает код завершения 0 (успешное вы-

полнение), если не возникало ошибок JCL. Хотя IEFBR14 не осуществляет опе-

рации ввода-вывода, выполняется чтение JCL-инструкций и их выполнение

системой. Эта программа полезна для создания (DISP=NEW) и удаления

[DISP=(OLD,DELETE)] наборов данных в операторе DD.

10. Из любой панели ISPF введите в Command Field ==>

TSO SUBMIT JCL(JCLERROR)

Ваш идентификатор пользователя является префиксом (старшим квалификато-

ром) набора данных JCL, содержащего раздел JCLERROR.

а) Система запросит ввести суффикс для сгенерированной карты задания. Запом

ните имя и номер задания, выводимый в сообщениях передачи на выполнение.

 ИспользованиеJCLиSDSF 211

б) В SDSF откройте выходные данные задания. Перейдите в конец. Видите ли вы

ошибку JCL? Какие операнды DD являются правильными, а какие неправиль-

ными? Исправьте ошибку JCL, расположенную в yourid.JCL(JCLERROR). Пов-

торно передайте на выполнение JCLERROR, чтобы подтвердить свое исправ-

ление.

11. Из любой панели ISPF введите

TSO SUBMIT JCL(SORT)

. Ваш идентификатор поль-

зователя считается префиксом JCL набора данных, содержащего раздел SORT.

а) Система запросит ввести суффикс для сгенерированной карты задания. За

помните имя и номер задания, выводимый в сообщениях передачи на выпол-

нение.

б) В SDSF введите

слева от имени задания. Появится отдельный листинг задания.

Введите

(select) слева от SORTOUT, чтобы просмотреть выходные данные

сортировки, после чего нажмите PF3 для возврата. Выберите JESJCL. Обратите

внимание на сообщение сгенерированного оператора JOB и сообщения под-

становки JCL.

12. Выполним очистку некоторых (или всех) необязательных выходных данных за-

дания. В SDSF введите

(purge) слева от любого задания, которое следует очистить

из выходной очереди JES.

13. Из панели ISPF введите

TSO SUBMIT JCL(SORT)

и просмотрите выходные данные.

14. Из панели ISPF введите

TSO SUBMIT JCL(SORTPROC)

и просмотрите выходные

данные. Выходные данные могут не выводиться в панели SDSF ST. Это связано

с тем, что имя задания не начинается с

yourid. Чтобы просмотреть все выходные

данные, введите

PRE *

, после чего введите

OWNER yourid

, чтобы просматривать

только те задания, которыми вы владеете.

15. В чем разница между SORT и SORTPROC? В обоих JCL-потоках оператор SYSIN DD

обращается к оператору управления сортировкой. Где находится оператор управ-

ления сортировкой?

Замечание ВсеJCL-обращенияк&SYSUIDзаменяютсянаидентификаторпользователя,

передавшегозадание

16. Откройте для редактирования раздел секционированного набора данных, содер-

жащ ий управля ющ ий опе ра тор SO RT. Зам ен ите FIEL D=(1,3, CH ,A) на

FIELD=(6,20,CH,A). Нажмите PF3, после чего с панели ISPF введите

TSO SUBMIT

JCL(SORT)

. Просмотрите выходные данные задания, используя SDSF. Отсортиро-

ваны ли они по коду или по области?

17. Из панели ISPF введите

TSO LISTC ALL

. По умолчанию команда выведет все

записи каталога для наборов данных, начинающихся с yourid. Системный ка-

талог возвратит имена наборов данных, имя каталога, содержащего подроб-

ную информацию, расположение на томе и тип устройства, соответствующий

заданным значениям операнда JCL UNIT=. LISTC является сокращением от

LISTCAT.
