320 Часть 111. Сервер баз данных Microsoft SQL Server 7.0

С помощью области Change column order можно менять поря-

док расположения полей в представленном списке. Для этого,

используя кнопку Move Up, можно переместить поле на одну

позицию вверх, а кнопку Move Down -- соответственно на одну

позицию вниз.

Группа опций Index options позволяет настроить дополнитель-

ные параметры создаваемого индекса:

Unique values - при необходимости ввода в определенное поле

только уникальных значений, следует установить данную опцию.

Это позволит осуществлять автоматическую проверку уникально-

сти при каждом добавлении новой записи. Если будет предприня-

та попытка ввода уже имеющегося значения в записи данного

поля, то системой будет выдано сообщение об ошибке. При этом

следует обратить внимание на запрет присутствия NULL-

значений в этом поле. При использовании NULL-значений и ус-

тановке данной опции могут возникнуть ошибки. Поэтому реко-

мендуется установить обязательный ввод значений в поле, для

которого планируется создание уникального индекса;

Clustered index - в системе SQL-сервер имеется возможность

физического индексирования данных. Другими словами, исполь-

зование индексов приводит к созданию отдельной структуры,

которая связывается с физическим расположением данных в таб-

лице. Использование этой опции позволяет произвести так назы-

ваемое кластерное индексирование, в результате чего будут от-

сортированы данные в самой таблице согласно порядку этого

индекса, и вся добавляемая информация будет приводить к изме-

нению физического порядка данных. При этом нужно учитывать,

что в таблице может быть определен только один кластерный

индекс;

Ignore duplicate values - выбор данной опции приводит к иг-

норированию ввода повторяющихся значений в проиндексиро-

ванных полях. Использование данной опции совместно с Unique

values позволяет игнорировать уникальность значений для этого

поля. Следует обращаться с этой опцией особо аккуратно при

работе с многотабличными структурами и связями между ними.

Обычно использование данной опции имеет значение при ориен-

тации на распределение данных в разрабатываемых структурах;

Do not recompute statistics (not recommended) - установка этой

опции определяет функцию автоматического обновления стати-

стики для таблицы. Не рекомендуется установка данной опции:

Глава 3.2. Использование SQL - сервера

321

File group - с помощью данной опции можно осуществить вы-

бор файловой группы, в которой будет находиться создаваемый

индекс. Использование индекса из другой файловой группы по-

вышает производительность некластерных индексов в связи с

параллельностью выполнения процессов ввода/вывода и работы с

самим индексом. При выборе данной опции активизируется спи-

сок файловых групп, позволяющий определить необходимую

группу для размещения индекса:

Fill factor - данная возможность используется крайне редко. С

помощью этой опции осуществляется настройка разбиения индек-

са на страницы. Однако использование данной возможности мо-

жет заметно оптимизировать работу SQL-сервера. Коэффициент

FILLFACTOR определяет в процентом соотношении размер соз-

даваемых индексных страниц. При этом имеется обратная про-

порциональная зависимость частоты работы с таблицей и коэф-

фициента FILLFACTOR. Другими словами, если планируется

частое изменение, удаление и добавление информации в таблице

базы данных, то коэффициент FILLFACTOR следует установить

как можно меньше, например, 20. С другой стороны, установка

коэффициенту значения 100 рекомендуется при использовании

больших таблиц, обращение к которым обычно происходит толь-

ко для чтения;

Pad index - опция определяет заполнение внутреннего про-

странства индекса и используется совместно с опцией Fill factor;

Drop existing- при использовании кластерного индекса, выбор

данной опции определяет его повторное создание, что позволяет

предотвратить нежелательное обновление кластерных индексов.

Использование кнопки Edit SQL данного диалогового окна

(см. рис. 3.30) предоставляет пользователю сгенерированную

^QL-команду, с помощью которой и будут выполняться произве-

денные настройки. Так, например, SQL-команда для индекса,

представленного на рис. 3.30, будет иметь следующий вид:

CREATE UNIQUE

INDEX [index^sfam] ON

[dbo].[STUDENTS]

WITH

PAD_INDEX

,FILLFACTOR - 20

11 «Базы данных»

([SFAM])

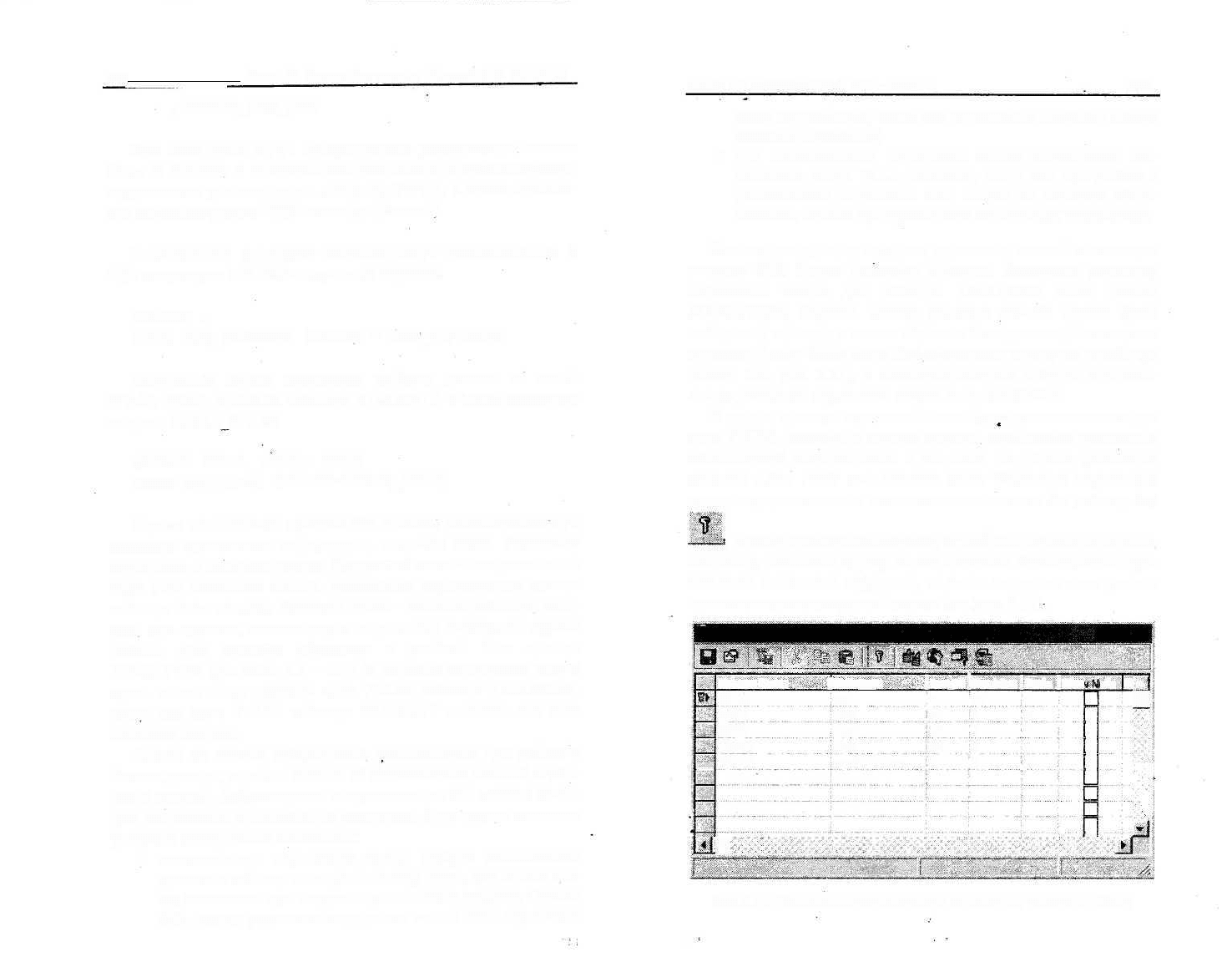

322 Часть III. Сервер баз данных Microsoft SQL Server 7.0

,IGNORE_DUP_KEY

При этом здесь будут присутствовать управляющие кнопки

Parse и Execute, с помощью которых можно проанализировать

корректность установленных настроек (Parse), а также произве-

сти запуск полученной SQL-команды (Execute).

Впоследствии созданные индексы могут использоваться в

SQL операторах SELECT следующим образом:

SELECT ...

FROM *шя_та.бли[цы (INDEX = имя_иидекса)

Следующая строка произведет выборку данных из полей

SFAM, SIMA и SNUM таблицы STUDENTS с использованием

индекса INDEXSFAM:

SELECT SFAM, SIMA, SNUM

FROM STUDENTS (INDEX=INDEX_SFAM)

Одним из основных понятий баз данных, используемых при

контроле целостности информации, является ключ. Разделяют

первичные и внешние ключи. Первичный ключ - это уникальное

поле (или несколько полей), однозначно определяющее записи

таблицы базы данных. Внешние ключи - это поля таблицы, кото-

рые, как правило, соответствуют первичным ключам из других

таблиц. Для примера обратимся к учебной базе данных

EDICATION (см. табл. 2.1 - 2.4). В качестве первичного ключа

здесь может быть принято поле TNUM таблицы TEACHERS,

тогта как поле TNUM таблицы PREDMET является для него

внешним ключом.

Одним из частых заблуждений, возникающим при работе с

базами данных, является мнение об идентичности понятий индек-

сов и ключей. Действительно в терминологии баз данных зачас-

тую эти понятия принимают за синонимы. Рассмотрим основные

различия между этими понятиями:

• использование первичного ключа требует уникальности

данных в таблице по определенному полю, что можно так-

же выполнить при создании уникального индекса. Однако

SQL-сервер разрешает определить только один первичный

Глава 3.2. Использование SQL - сервера

323

ключ для таблицы, тогда как уникальных индексов можно

создавать несколько;

• при использовании первичного ключа запрещается воз-

можность ввода NULL-значений, тогда как при работе с

уникальными индексами этот запрет не является обяза-

тельным, однако придерживаться его все-таки желательно.

Рассмотрим процесс создания первичных ключей с помощью

утилиты SQL Server Enterprise Manager. Выполним установку

первичного ключа для таблицы TEACHERS базы данных

EDUCATION. Первым этапом решения данной задачи будет

выбор этой таблицы в списке объектов базы данных. Выполнение

команды Design Table меню Action приведет к загрузке дизайнера

таблиц (см. рис. 3.31), с помощью которого и будет осуществ-

ляться установка первичного ключа для поля TNUM.

В нашем примере первичный ключ будет устанавливаться для

поля TNUM, поэтому, в первую очередь, необходимо установить

обязательный ввод значений в это поле, т.е. убрать флажок из

колонки Allow Nulls для данного поля. Установка первичного

ключа осуществляется с использованием кнопки Set primary key

, однако предварительно следует выбрать необходимое поле.

например, установив курсор на его названии. Если данная опера-

ция была выполнена корректно, то слева от имени поля должен

появиться соответствующий значок (см. рис. 3.31).

fm 2:Design Table 'TEACHERS"

шшш

—

Column Name

TNUM

TFAM

TIMA

TOTCH

TDATE

JDataswe

int

char

smalldatetime

1 Length Iprecisicnl Scale IAIIOV

nils D--

Рис. Э.31. Установка первичного ключа с помощью дизайнера таблиц

324

Часть III. Сервер баз данных Microsoft SQL Server 7.0

Удаление первичного ключа производится аналогично его ус-

тановке. Создайте самостоятельно первичные ключи для поля

PNUM таблицы PREDMET и поля SNUM таблицы STUDENTS.

Использование ограничений

С помощью механизма ограничений осуществляется контроль

целостности данных в таблице. SQL-сервер позволяет определить

ограничения, используемые для проверки допустимости данных,

указать набор определенных значений и т.д. Рассмотрим исполь-

зование данной возможности на следующих примерах.

В таблице PREDMET базы данных EDUCATION имеется поле

COURS, содержащее в себе порядковый номер курса, на котором

проводятся занятия по данному предмету. В нашем примере мы

установим ограничение на ввод значений в это поле в диапазоне

от 1 до 5.

Рассмотрим процесс создания ограничений для таблицы с по-

мощью утилиты SQL Server Enterprise Manager, для чего приве-

дем порядок действий, необходимый для решения поставленной

задачи:

• выберите необходимую таблицу в списке объектов базы

данных, в нашем случае PREDMET;

• выполните команду Design Table меню Action, после чего

на экране отобразится диалоговое окно дизайнера таблиц

(см. рис.3.31);

• в дизайнере таблиц выберите кнопку Table and Index Prop-

erties . _J. с помощью которой отобразится диалоговое

окно свойств данной таблицы (см. рис. 3.32);

• нажатие кнопки New приведет к созданию нового ограни-

чения с именем CKPREDMET, после чего в поле Con-

straint expression необходимо будет ввести SQL-команду

проверки вводимых значений;

• для проверки корректности ввода значений воспользуемся

следующим SQL-кодом: COURS BETWEEN I AND 5

• закройте данное окно свойств и дизайнер таблиц, после че-

го проверьте корректность работы созданного ограничения.

Создайте самостоятельно ограничение на ввод значений сти-

пендий студентов по ставкам: 0. 17, 25.50, 34. 51. Для этого в

Глава 3.2. Использование SQL - сервера

325

таблице STUDENTS базы данных EDUCATION создайте ограни-

чение, содержащее следующую SQL-команду:

STIP IN (0, 17, 25.50, 34, 51)

[Propeities

Tat

^Re^M^jU^e^i ,

ected table: JPPEDMET

labtename: JPPEDMET

ТаЫе He group: (PRIMARY

TextFteGroup.: , jpRlMAR\

- CHECK constraints for table and columns -

Selected cjonstMmt: |«_PPEDMET

New

}

Constraint expression:.

fCOJRS BETWEEN 1 AND 5)

ConAaint гяще: JCk_PREDMET

F Enable constant for INSERT and UPDATE

W Enable constraint for repkatm

Закрыть

•

Delete \

J Справка

Рис. 3.32. Создание ограничений в дизайнере таблиц

Использование диаграмм

для разработки структуры базы данных

Обычно процесс разработки систем баз данных начинается с

создания структуры данных, в которой отображаются все объекты

и связи между ними, используемые в создаваемой структуре. Для

реализации такого действия на рынке программного обеспечения

существует большое число продуктов, способных графически

326 Часть III. Сервер баз данных Microsoft SQL Server 7.0

сформировать такие структурные схемы. Примером этому может

служить программа создания бизнес-графики Visio.

Следующим этапом после утверждения разработанной струк-

туры будет создание уже самих объектов: таблиц, связей и т.д.

В базах данных SQL-сервера существует объект Diagrams

(диаграммы), позволяющий в графическом виде разрабатывать

структуру данных (см. рис 3.33). Здесь имеется возможность соз-

дания таблиц, определения ключей, осуществления связи между

таблицами и т.д. Полученную диаграмму можно распечатать на

принтере. Здесь также можно добавлять различные текстовые

комментарии и заголовки. Однако-отличительной чертой исполь-

зования данного объекта является автоматическое создание всего

описанного в диаграмме. Те по предварительному запросу сис-

тема может создать таблицы, ключи, связи и т.д., «нарисован-

ные» в диаграмме. Рассмотрим возможности объекта Diagrams на

примере разработки структуры данных EDUCATION.

5:E*l Diagram 'EDU.DIAGHAM'

BiBi

Структура

данных

EDUCATION

smalkr.t

smallmone

text

cimestamp

tinyinc

uniqueiuer

varbinary

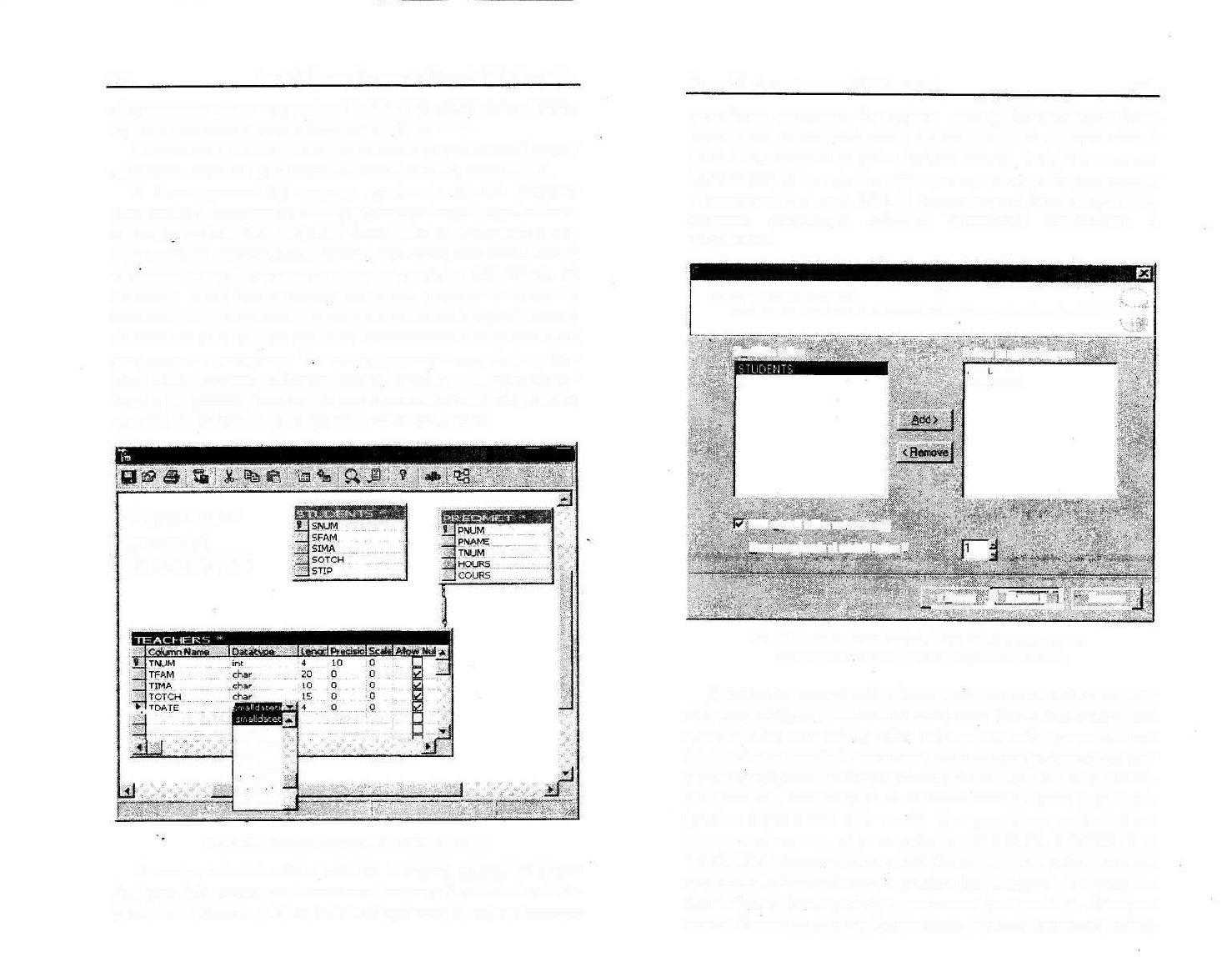

Рис. 3.33. Диалоговое окно дизайнера диаграмм

В списке объектов базы данных выберите группу Diagrams

(см. рис. 3.6), после чего выполните команду' New Database Dia-

gram меню Action. Данное действие приведет к запуску мастера

Глава 3.2. Использование SQL - сервера

327

разработки диаграмм. На первом шаге работы мастера будет

предложено диалоговое окно, представляющее информацию о

действиях, которые совершит данный мастер. Следующим шагом

будет определение перечня таблиц, которые будут использоваться

в диаграмме (см. рис. 3.34). В нашем случае здесь будут пред-

ставлены следующие таблицы: PREDMET, STUDENTS и

TEACHERS.

Create Database Diagram Wizard

Select Tables to be Added

Select one or more tables from available tables box. You may also choose to add related tables.

Abatable tables

T abtes w ajjd to rjagr am

°RF"iMET

TETHERS

Add related table: automatical

How many levels of related tables ?

с Назад Г"Д.1пее>" I Отмена

____«ш*ДмнммШ

_______

Рис. 3.34. Диалоговое окно мастера создания диаграмм:

определение таблиц, участвующих в диаграмме

С помощью кнопок Add я Remove осуществятся выбор тех таб-

лиц, которые будут участвовать в диаграмме. Если в базе данных уже

имеются связанные между собой таблицы, то выбор опции Add re-

lated tables automatically позволит автоматически добавить все свя-

занные с выбранной таблицей объекты (таблицы). При этом с помо-

щью счетчика How many levels of related tables? можно определить

уровень вложенности этих связей. Для разработки учебной базы

данных необходимо добавить таблицы PREDMET, STUDENTS и

TEACHERS, используя кнопку Add. Следующий шаг работы мастера

представит диалоговое окно, в котором будут перечислены выбран-

ные таблицы, участвующие в диаграмме (см. рис. 3.35). Нажатие

кнопки Готово завершит работу мастера, и система выполнит добав-

328 Часть III. Сервер баз данных Microsoft SQL Server 7.0

ление указанных таблиц в диаграмму. Если данное действие было

выполнено успешно, то системой будет выдано соответствующее

сообщение, после чего откроется диалоговое окно дизайнера диа-

грамм (см. рис. 3.33).

Completing the Create Database

Diagram Wizard

You have completed the steps requited to create a

database diagram. You have chosen the following tables to

be added and automatically arranged on the diagram:

STUDENTS

TEACHERS

Рис 3.35. Диалоговое окно мастера создания диаграмм:

подтверждение осуществления взаимосвязи между

данными в диаграмме и представленными таблицами

Рассмотрим основные вопросы работы с диаграммами. Пере-

мещение таблиц по листу диаграммы осуществляется аналогично

перемещению окон: для этого необходимо перетащить таблицу,

удерживая курсор мыши на ее заголовке. При этом также воз-

можно изменение размеров внешнего вида таблицы, что осущест-

вляется перемещением соответствующих границ. Для выравнива-

ния расположения видов таблиц в диаграмме можно также вос-

пользоваться кнопкой Arrange tables __SJ Для выделения не-

скольких таблиц в группу нужно прорисовать вокруг них прямо-

угольную область, что приведет к их выбору, или, удерживая

клавишу Shift, щелкать мышью по необходимым таблицам.

При просмотре диаграммы удобно пользоваться масштабом

просмотра, который выбирается с помощью кнопки Zoom .ТГ?.'.

Глава 3.2. Использование SQL - сервера

329

расположенной на панели инструментов дизайнера. Если необхо-

димо добавить в диаграмму текстовый комментарий, то следует

alb

воспользоваться кнопкой New text annotation „_L_J. после чего

будет создана текстовая область, ожидающая ввода необходимой

информации.

STUDENTS

ieSSiSHiiil

SNUM

SFAM

SIMA

SOTCH

STIP

ЖЛ, '. . .

Datatype

char

text

timestamp

bnyint

untqueidentiffc

varbinary

varchar __

My Type (char *f

lESSS

HUMS

1 III 1

a) Column Properties

iSTUDENTS I

—

SNUM

;

SFAM :

SIMA ;

SOTCH \

STIP

6) Column Names

в) Key columns

STUDENTS

r) Table Names

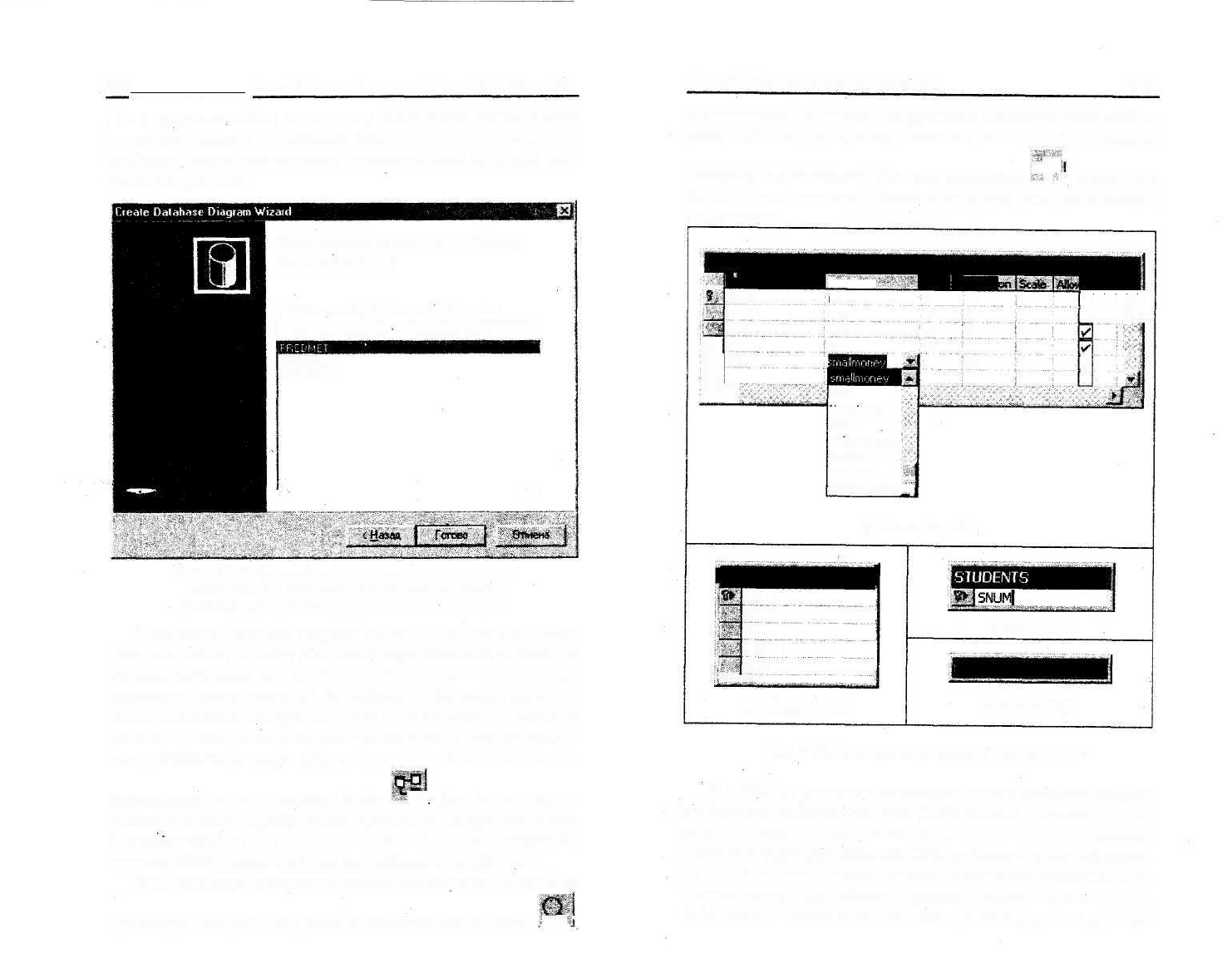

Рис. 3.36. Типы просмотра таблицы в диаграмме

В дизайнере диаграмм существует четыре основных режима

отображения таблицы (см. рис. 3.36): Column Properties - про-

смотр параметров полей таблицы, причем имеется возможность

изменения структуры таблицы, Column Names - просмотр переч-

ня полей таблицы, причем имеется возможность установки пер-

вичных ключей, Key columns - просмотр только ключевых полей,

Table Names - только заголовок таблицы. Выбор данных режимов

330

Часть III. Сервер баз данных Microsoft SQL Server 7.0

осуществляется с помощью кнопки Show .T_. расположенной на

панели инструментов дизайнера.

Обычно используется режим просмотра Column Names, однако

при реализации серьезных настроек, возможно, потребуется ре-

жим Column Properties.

Если в диаграмму требуется добавить какую-либо таблиц}

, то

в этом случае используется кнопка Add table ;. позволяющая

отобразить в диалоговом окне перечень доступных таблиц базы

данных. Для создания новой таблицы в диаграмме следует на-

жать кнопку New table Л=_1. после чего на экране отобразится

запрос о вводе ее имени. По завершении указания имени созда-

ваемой таблицы, последняя появится на диаграмме в режиме

Column Properties.

В базе данных EDUCATION имеется еще одна таблица - USP

(см. табл. 2.4), которая не была ранее создана стандартными ме-

тодами. Создайте эту таблицу в дизайнере диаграмм, используя

следующие ее параметры (см. табл. 3.18):

Таблица 3.18.

Структура таблицы USP базы данных EDUCATION

Column Name

UNUM

OCENKA

UDATE

SNUM

PNUM

Datatype

Int

tinyint

small-

datetime

int

smallint

Length

•. 1

Precision

Scale

Для данной таблицы необходимо установить первичный ключ

для поля UNUM. Уберите флажок Allow Nulls для данного поля,

f i

после чего воспользуйтесь кнопкой

Set

primary

key

......,..•}

для оп^

ределения первичного ключа. Если все действия были выполнены

корректно, то слева от имени поля отобразится соответствующий

символ.

Глава 3.2'. Использование SQL - сервера

331

Таким образом, теперь все таблицы базы данных

EDUCATION имеют первичные ключи: STUDENTS (SNUM),

PREDMET (PNUM), TEACHERS (TNUM) и USP (UNUM). Сле-

дующим этапом разработки структуры данных будет создание

реляционных связей с помощью внешних ключей. Рассмотрим

данный процесс на примере установки связи между таблицами

TEACHERS и PREDMET по ключевому полю TNUM:

• щелкните мышью на кнопке, располбженной слева от поля

TNUM таблицы TEACHERS, осуществляя этим действием

его выделение:

• не отпуская кнопку мыши перетащите его к полю TNUM

таблицы PREDMET;

• на экране отобразится диалоговое окно создания связи ме-

жду таблицами (см. рис. 3.37). В поле Relationship name

данного окна осуществляется ввод имени создаваемой свя-

зи. В списке Primary hey table представлено первичное

ключевое поле таблицы TEACHERS - TNUM. В списке

Foreign key table находятся поля таблицы, в которой будут

созданы внешние ключи. В нашем случае здесь необходи-

мо также выбрать поле TNUM:

• нажатие кнопки ОК приведет к созданию связи между таб-

лицами, которая будет графически отображена на листе

диаграммы.

Остановимся подробней на параметрах создаваемой связи

(см. рис. 3.37). Здесь имеется ряд опций, позволяющих на-

строить создаваемую связь:

Check existing data on creation - выбор данной опции приведет

к проверке соответствия значений таблиц условиям данной связи

по завершении процесса создания;

Enable relationship for INSERT and UPDATE - создаваемая

связь будет использоваться при операциях добавления и измене-

ния информации в таблицах;

Enable relationship for replication - использование создавае-

мой связи при процессах репликации данных (процессы реплика-

ции будут рассмотрены ниже).

Аналогично необходимо создать следующие связи (см. рис. 3.38)

между таблицами базы данных EDUCATION:

• первичный ключ PNUM таблицы PREDMET с полем

PNUM таблицы USP;

332

Часть III. Сервер баз данных Microsoft SQL Server 7.0

первичный ключ SNUM таблицы STUDENTS с полем

SNUM таблицы USP.

Create Relationship

gpfaftonship name;

|FK_PREDMET_TEACHERSI "~

Primary key table foreign key table

Cheek extstmg data on creation

P ©wife fetetSorwhip teffitSERT and UPDATE

F Enable relationship £or «plication

•Cancel-

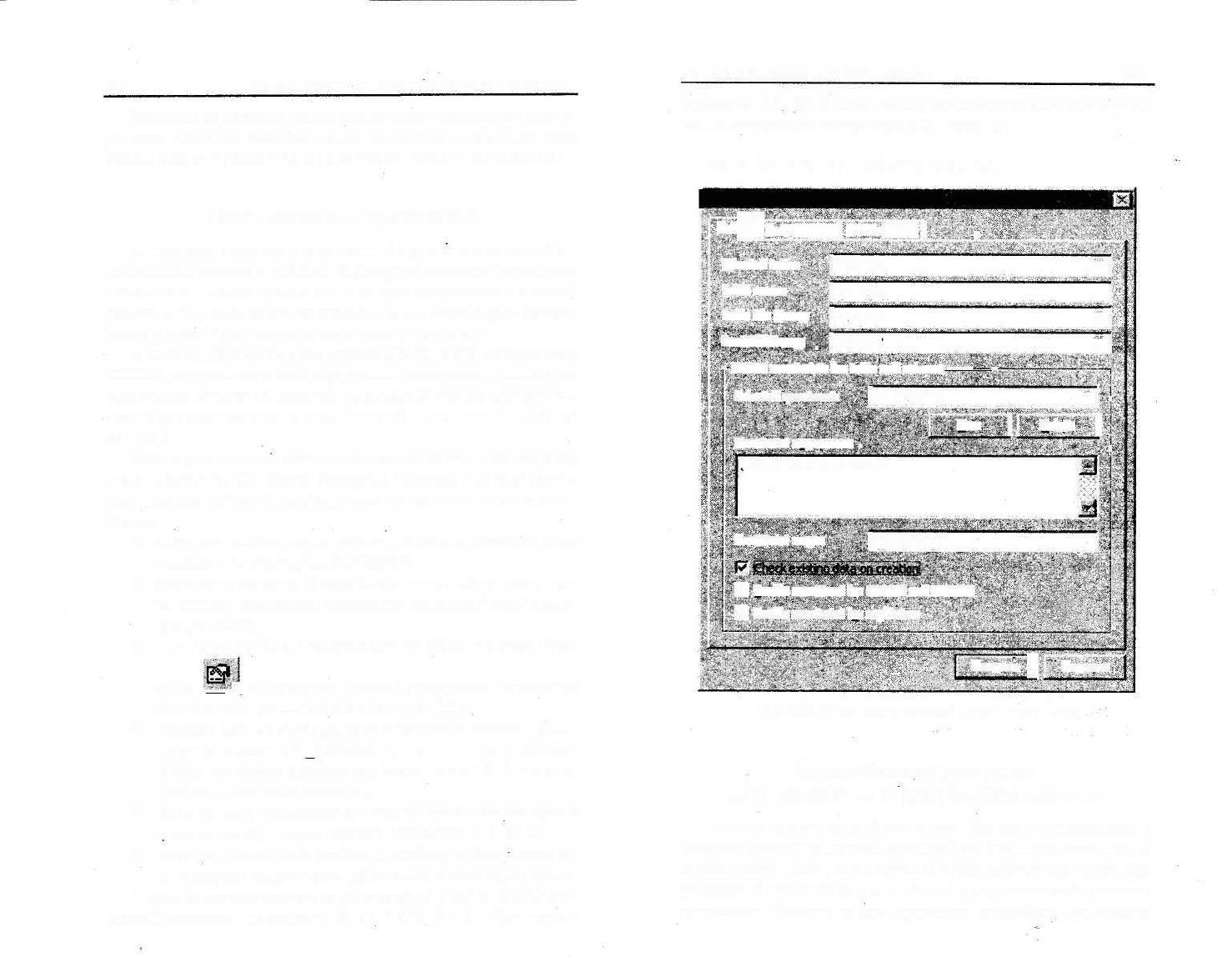

Рис. 3.37. Диалоговое окно настройки параметров

связи между таблицами

SFAM

SIMA

SCTCH

STIP

PNUM

PNAME

TNUM

HOLR5

COURS

илим

OCFWA

UDATE

SNUM

тмим

ГРАМ

TIMA

потен

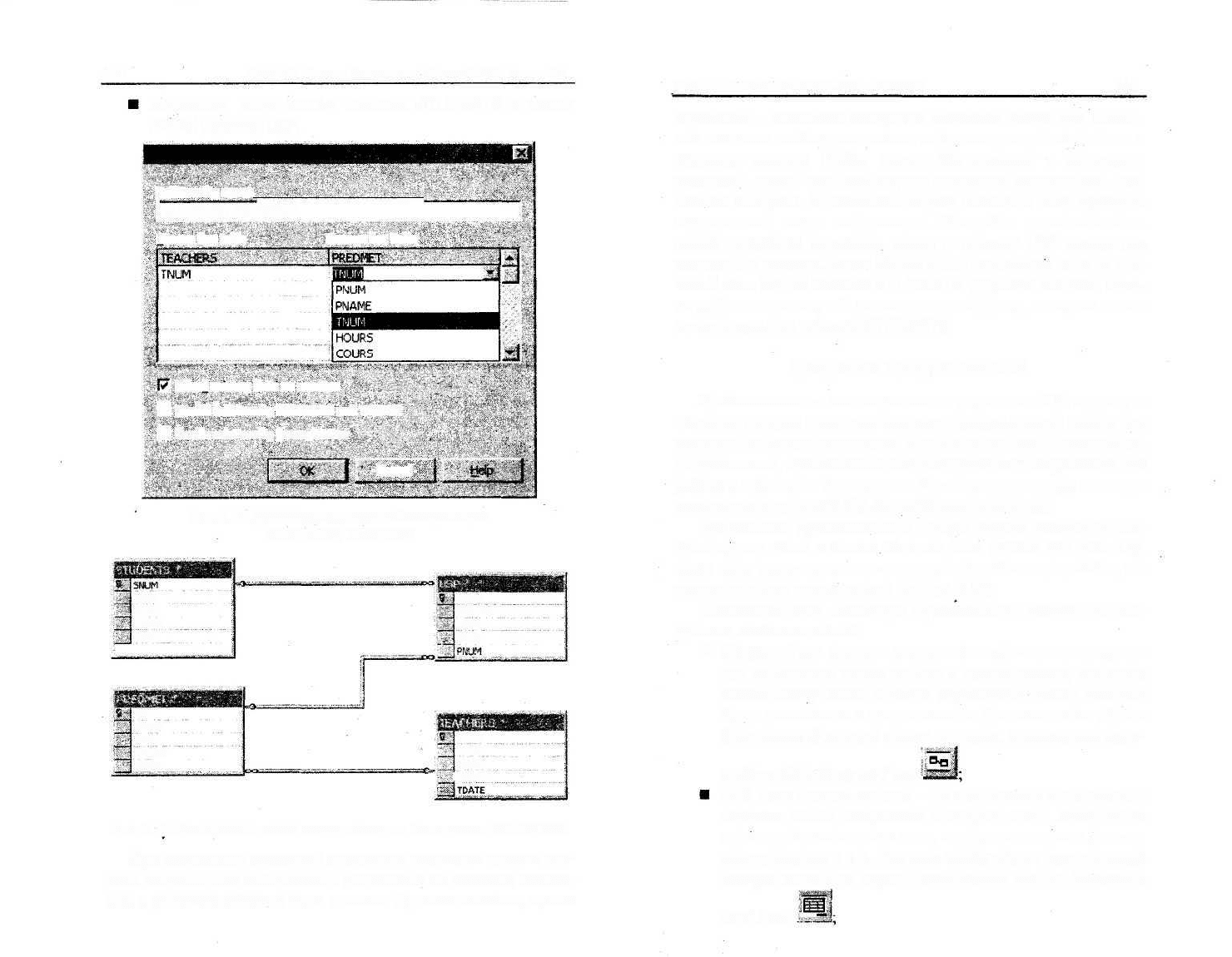

Рис. 3.38. Реляционные связи между таблицами базы данных EDUCATION

При сохранении созданной диаграммы структуры данных сис-

тема запросит имя диаграммы и разрешение на внесение измене-

ний в реальные объекты базы данных. Другими словами, нужно

Глава 3.2. Использование SQL - сервера

333

определить - созданная диаграмма останется только «на листе»,

или все-таки необходимо внести соответствующие изменения в

структуру данных. Выбор кнопки Yes приведет к изменению

структуры, после чего необходимо проверить корректность сде-

ланных настроек. В последнем случае имеется в виду проверка

корректности ввода информации. Настройка вышеописанных

связей потребует, например, ввода в таблицу USP только тех

значений, в которых в поле SNUM будет находиться одно из зна-

чений поля SNUM таблицы STUDENTS. Другими словами, нель-

зя добавить отметку об успеваемости студенту, которого нет в

списке студентов таблицы STUDENTS.

Создание представлений

Представления - это сохраненные результаты SQL-запроса, с

помощью которых можно осуществлять доступ к данным таблиц, для

которых был создан этот запрос. Как уже говорилось в предыдущих

разделах книга, представления являются удобным инструментом для

работы с таблицами базы данных. Рассмотрим процедуру их созда-

ния с помощью утилиты SQL Server Enterprise Manager.

Для создания представления в первую очередь необходимо вы-

брать группу Views в списке объектов базы данных (см. рис. 3.6),

после чего, воспользовавшись командой New View меню Action, за-

грузить дизайнер представлений (смирне. 3.39).

Диалоговое окно дизайнера представлений состоит из сле-

дующих основных частей:

• Diagram Pane (панель диаграмм) - обычно используется

для добавления новых таблиц в представление, описание

связей между ними, а также определения полей, которые

будут участвовать в представлении. Для того чтобы убрать

(или вывести) данную панель на экран, используется кноп-

ка Show/Hide Diagram Pane.

Grid Pane (панель-список) - на этой панели отображается

перечень полей, выбранных в Diagram Pane. Здесь также

можно добавлять новые поля, определять наличие различ-

ных критериев и т.д. Для того чтобы убрать (или вывести)

данную панель на экран, используется кнопка Show/Hide

Grid Pane ~

334

Часть III. Сервер баз данных Microsoft SQL Server 7.0

SQL Pane (SQL-панель) - на этой панели представляется

SQL-команда, формируемая с помощью вышеописанных

панелей. Другими словами данная панель используется для

ввода SQL-команд, с помощью которой создается пред-

ставление. Убрать (или вывести) эту панель с экрана мож-

но используя кнопку Show/Hide SOL Pane

View in 'education

on PC-MANAGER'

iii

•

Я&^Ш

* (All Columns) _*

.TNUM

У TFAM

У. TIMA —

V TOTCH •»

Ct&mn

Ate.

Ло*и*

«1

TFAM

TIMA

TOTCH

PNAME

HOURS

TEACHERS

PREDMET

SELECT TEACHERS.TFАИ, TEACHERS.TIMA, TEACHERS.TOTCH,

PREDMET.PNAHE, PREDMET.HOURS

FROH PREDHET IHNER JOIN

TEACHERS ON PREDHET. TNUM - TEACHERS. TNUH

]пмд Гготсн IPNAME

TFAM

THOUS

fr Вмкулина Валентина Ивановна Физика 34

Костыркин Олег Владимирович Химия 68

Казанко Виталий Владимирович Математика 68

Загарийчук Игорь Дмитриевич Философия 17

Рис. 3. 39. Диалоговое окно дизайнера представлений

Result Pane (панель результатов) - работу произведенных

настроек удобно проверить, используя данную панель, в

I !

которой, по нажатию кнопки Run -JLJ, отображаются ре-

зультаты настроенного представления. Данная панель уби-

рается (или выводится) с экрана с помощью кнопки

Show/Hide results Pane.

Глава 3.2. Использование SQL - сервера

335

Рассмотрим процесс создания представлений на примере

учебной базы данных EDUCATION. Здесь необходимо создать

представление, которое будет связывать таблицы PREDMET и

TEACHERS, другими словами, будет отображать информацию об

учебных курсах и преподавателях, проводящих по ним занятия.

Итак, после создания представления, следует добавить в него

необходимые таблицы PREDMET и TEACHERS. Для этого ис-

пользуется кнопка Add table !Lj. благодаря которой на экран

будет выведено диалоговое окно с перечнем имеющихся в базе

данных таблиц (см. рис. 3.40). Используя кнопку Add данного

окна, осуществите добавление таблиц PREDMET и TEACHERS в

создаваемое представление. Нажатие кнопки Close приведет к

закрытию этого диалогового окна. Стоит заметить, что представ-

ления могут строиться не только на основании таблиц базы дан-

ных. В представлениях совместно с таблицами могут также уча-

ствовать другие представления базы данных. Для этого в диало-

говом окне, представленном на рис. 3.40, расположена закладка

Views, позволяющая добавлять существующие представления

базы данных в создаваемое.

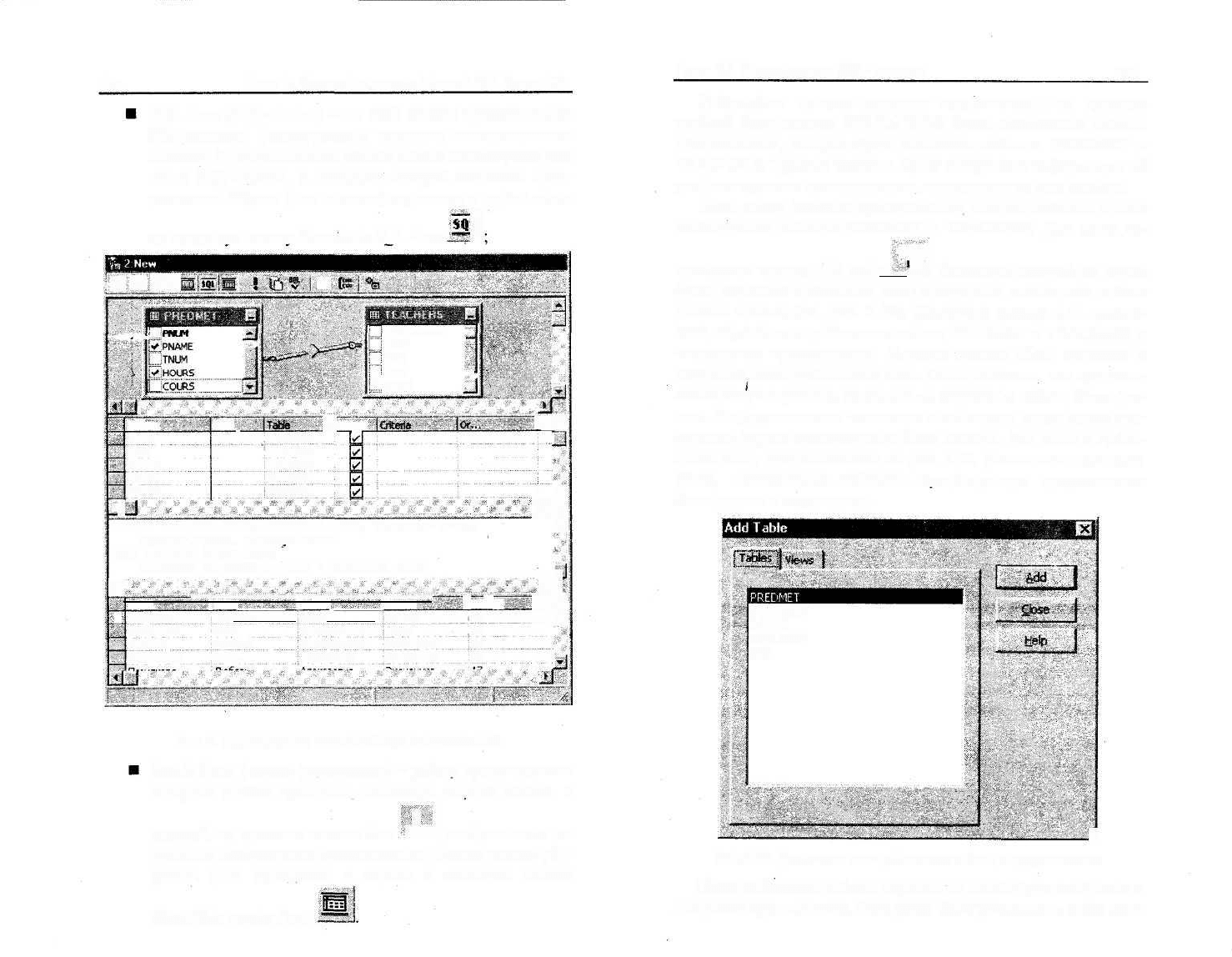

STUDENTS

TABLE1

TEACHERS

USP

Рис. 3.40. Диалоговое окно добавления таблиц в представление

После добавления таблиц, перечень их полей будет отображен в

диаграмме представления. Если ранее бьии установлены связи меж-

336 Часть III. Сервер баз данных Microsoft SQL Server 7.0

ду полями данной таблицы с использованием первичных и внешних

ключей, то в диаграмму будет добавлено соответствующее графиче-

ское отображение. При этом данные связи будут использоваться при

соединении таблиц в представлении, другими словами, информация

об этой связи автоматически добавляется в группу INNER JOIN

оператора SELECT (СМ. рис. 3.39). Если же связи отсутствуют, то их

можно определить вручную: установив курсор мыши на первичном

ключе одной таблицы, переместите его к внешнему ключу другой

таблицы. Данное действие аналогично установке связи между табли-

цами при разработке диаграммы базы данных (см. предыдущий

раздел).

На панели диаграмм данного диалогового окна слева от имени

поля таблиц имеется флажок, использование которого определяет

наличие выбранного поля в результатах представления. При вы-

боре имени этого поля, оно автоматически появляется в списке

Grid Pane, и в области оператора SELECT на панели SQL Pane.

Для решения поставленной задачи необходимо выбрать поля

TFAM, TIMA, ТОТСН из таблицы TEACHERS и поля PNAME,

HOURS из таблицы PREDMET. В этом случае SQL-команда соз-

дания данного представления будет иметь следующий вид:

SELECT TEACHERS.TFAM, TEACHERS.TIMA,

TEACHERS.TOTCH, PREDMET.PNAME,

PREDMET. HOURS

FROM PREDMET INNER JOIN

TEACHERS ON PREDMET.TNUM = TEACHERS.TNUM

Проверьте правильность создания представления, используя

••I

кнопу Run _±Д в результате чего должны отобразиться данные

из созданного представления на панели Result Pane.

Сохраните созданное представление, после чего его имя поя-

вится в списке объектов Views базы данных. Для просмотра ин-

формации го этого представления необходимо выполнить коман-

ду Open View/ Return all rows меню Action, предварительно вы-

брав его в списке объектов Views. Редактирование содержимого

представления аналогично процессу редактирования таблиц, опи-

санному ранее.

Создайте самостоятельно представление, которое будет ото-

бражать полную информацию из базы данных EDUCATION:

Глава 3.2. Использование SQL - сервера

337

перечень студентов с оценками, проставленными им по различ-

ным предметам, а также список преподавателей, проводивших

занятия по данным курсам. Другими словами, в представлении

должна присутствовать следующая информация:

• поля TFAM, TIMA, ТОТСН таблицы TEACHERS;

• поля PNAME, HOURS таблицы PREDMET;

• поля OCENKA, UDATE таблицы USP;

• поля SFAM, SIMA, SOTCH таблицы TEACHERS.

SELECT STUDENTS.SFAH, STUDENTS.SIMA, STUDENTS.SOTCH,

PREDBET.PNAHE, PREDHIT. HOURS, USP.OCENKA,

USP.UDATE, TEACHERS.T?AH, TEACHERS.TIKA,

TEACHERS.TOTCH

FROH TEACHERS INKER JOIM

PREDHET ON

TEACHERS.TMUH - PREDSST.TKOT INNER JOIN

OSP CM PREDHIT.PN0H - USP.PHUM INNER JOIN

STUDEHTS ON USP.SNOB - STUDENTS.SNUB

~ flmSME

Математика 66

№колеевич Экономика 17

10 06.99

10 06 99

1106 99

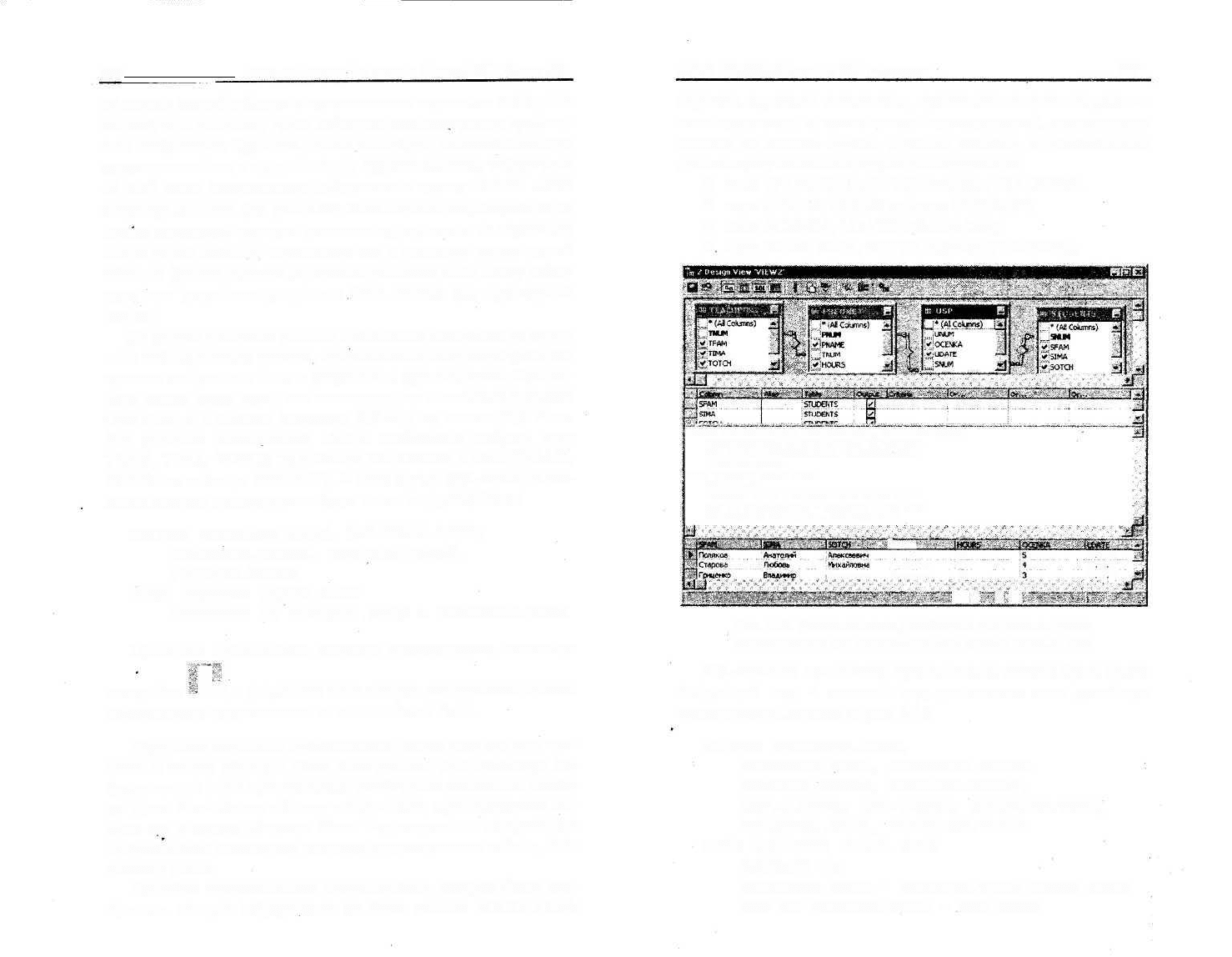

УС? . f-Т.'

Рис. 3.41. Диалоговое окно дизайнера в процессе создания

представления для всех таблиц базы данных EDUCATION

SQL-команда для данного представления должна будет иметь

следующий вид, а внешний вид диалогового окна дизайнера

представлений показан на рис. 3,41:

SELECT STUDENTS.SFAM,

STUDENTS.SIMA, STUDENTS.SOTCH,

PREDMET.PNAME, PREDMET.HOURS,

USP.OCENKA, USP.UDATE, TEACHERS.TFAM,

TEACHERS.TIMA, TEACHERS.TOTCH

FROM TEACHERS INNER JOIN

PREDMET ON

TEACHERS.TNUM = PREDMET.TNUM INNER JOIN

USP ON PREDMET.PNUM = USP.PNUM

338 Часть III. Сервер баз данных Microsoft SQL Server 7.0

INNER JOIN

STUDENTS ON USP.SNUM = STUDENTS.SNUM

Хранимые процедуры

Хранимые процедуры - это процессы, выполнение которых

происходит непосредственно на сервере баз данных. Об этом

средстве уже рассказывалось в предыдущих разделах, поэтому

перейдем к рассмотрению использования хранимых процедур

конкретно на SQL-сервере. Для этого воспользуемся возможно-

стями утилиты SQL Server Enterprise Manager.

Все хранимые процедуры в базе данных находятся в специ-

ально отведенном списке Stored Procedures (см. рис. 3.6). Следует

обратить внимание на перечень системных процедур, используе-

мых при работе SQL-сервера, список которых также находится в

этой группе.

При этом в колонке Tvpe возле имени процедур находится

ключевое слово System, которое показывает принадлежность

данной процедуры к группе системных процедур. С другой сторо-

ны, все процедуры, создаваемые пользователем, помечаются

ключевым словом User в колонке Туре.

Для создания новой процедуры выберите команду New Stored

Procedures меню A ction. после чего на экране отобразится диало-

говое окно, в котором будет расположена область для ввода тек-

ста процедуры (см. рис. 3.42).

Рассмотрим использование хранимых процедур на примерах.

В начале создадим простую процедуру, позволяющую увеличить

на единицу значение поля COURS таблицы PREDMET базы дан-

ных EDUCATION.

Данное действие может быть полезно, например, при переводе

всех студентов на следующий курс обучения. В базе данных

EDUCATION соответствующее поле отсутствует, поэтому отрабо-

таем этот механизм на примере поля COURS таблицы

PREDMET.

Для решения данной задачи создадим новую хранимую про-

цедуру, после чего системой будет предложена SQL-команда,

используемая для создания процедуры:

CREATE PROCEDURE [PROCEDURE NAkE] AS

Глава 3.2. Использование SQL - сервера

339

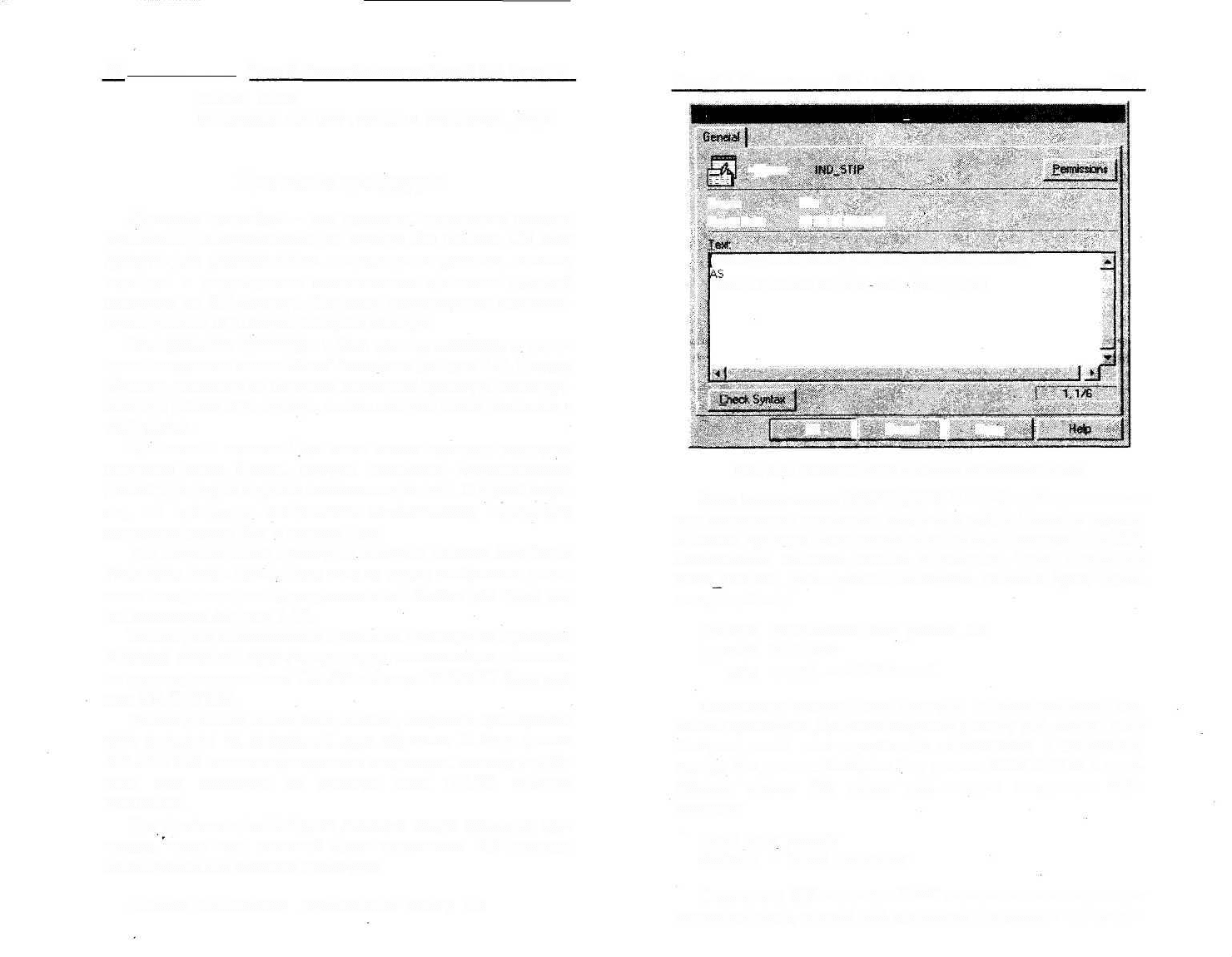

; Stored Pioceduie Properties - tND ST1P

•BE

-Маю*

Owner: dbo '

Create date: 05 08.Ю 14:09:51

:REATE PROCEDURE IND_STIP @SUM_INDEX SMALLMONEY

UPDATE STUDENTS SET STIP - STIP •, @SUM_INDEX

OK.

J Cancel f

Appy

Рис. 3.42. Диалоговое окно редактора хранимых процедур

Здесь вместо текста [PROCEDURE NAME] необходимо ввести

имя создаваемой процедуры, после чего набрать текст ее команд.

В нашем примере будет использоваться SQL-команда UPDATE,

позволяющая изменять данные в таблицах. Текст процедуры

NEWCOURS, реализующий описанное действие будет иметь

следующий вид:

CREATE PROCEDURE NEW_COURS AS

UPDATE PREDMET

SET COURS = COURS + 1

Следующим этапом будет проверка работоспособности соз-

данной процедуры. Для этого запустите утилиту SQL Server Query

Analyzer, после чего осуществите подключение к требуемому

серверу баз данных. Выберите базу данных EDUCATION в выпа-

дающем списке DB, после чего введите следующие SQL-

команды:

' EXEC NEW_COURS

SELECT * FROM PREDMET

С помощью SQL-команды EXEC осуществляется запуск хра-

нимых процедур, причем весь процесс их выполнения происходит
