Преобразование координат
Использование сеток датума
Преобразование
координат
127
Использование сеток датума
GNSS Solutions позволяет работать со следующими сетками датума:
- NADCON
- GR3DF97A
-3DIM
Эти сетки заложены в программное обеспечение. Для того чтобы
использовать какую-либо из них, при задании системы координат
сделайте следующее:

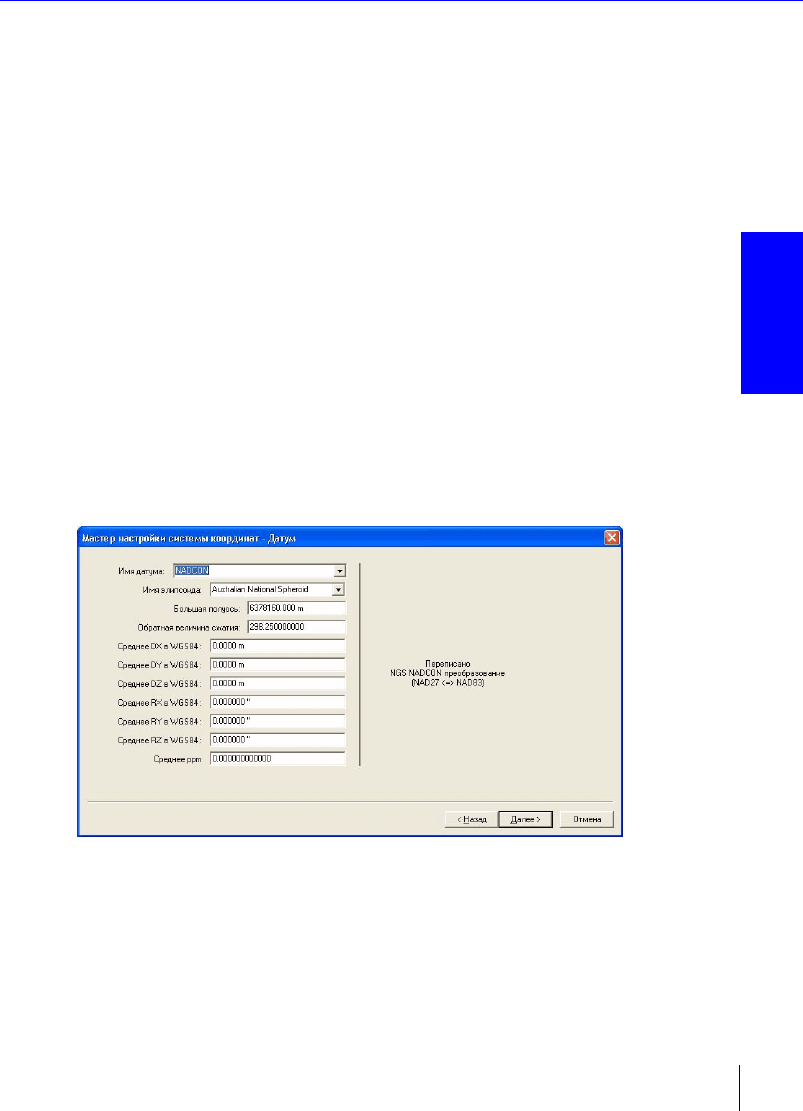

- Задавая используемый датум, впечатайте в поле Имя датума
название желаемой сетки датума (NADCON, GR3DF97A или 3DIM).
Это поле представляет собой комбинированный список, но в него
можно вводить текст и непосредственно с клавиатуры. После этого
в правой части диалогового окна будет отображено сообщение
(см.
ниже пример с NADCON).
Если какие-либо точки ваших съемок выходят за пределы
географической области, покрытой сеткой датума, в нижней части
диалогового окна «Свойства точки» появится предупреждающее
сообщение.
7
Преобразование координат
Выполнение калибровки координат
128
Выполнение калибровки координат
Функция Калибровка координат позволяет выполнить определение
местной системы после полевой съемки определенного количества
точек, фактически являющихся опорными точками местной системы.
Определение местной системы производится, как правило, на месте
съемки, но в качестве меры предосторожности этот расчет можно
продолжить и в программе GNSS Solutions.
Помните, что выполнение процедуры калибровки возможно только в
том
случае, если проект содержит зарегистрированные опорные точки и
связанные с ними результаты полевой съемки.
- Выберите по очереди каждую из точек съемки, которые являются
ссылочными точками в местной системе координат, а если это не
было сделано ранее – измените тип каждой из них на ссылочную
точку для того, чтобы можно было ввести их точные координаты в
качестве контрольных.
- Откройте документ карты и выберите несколько точек, включая все
эти ссылочные точки.

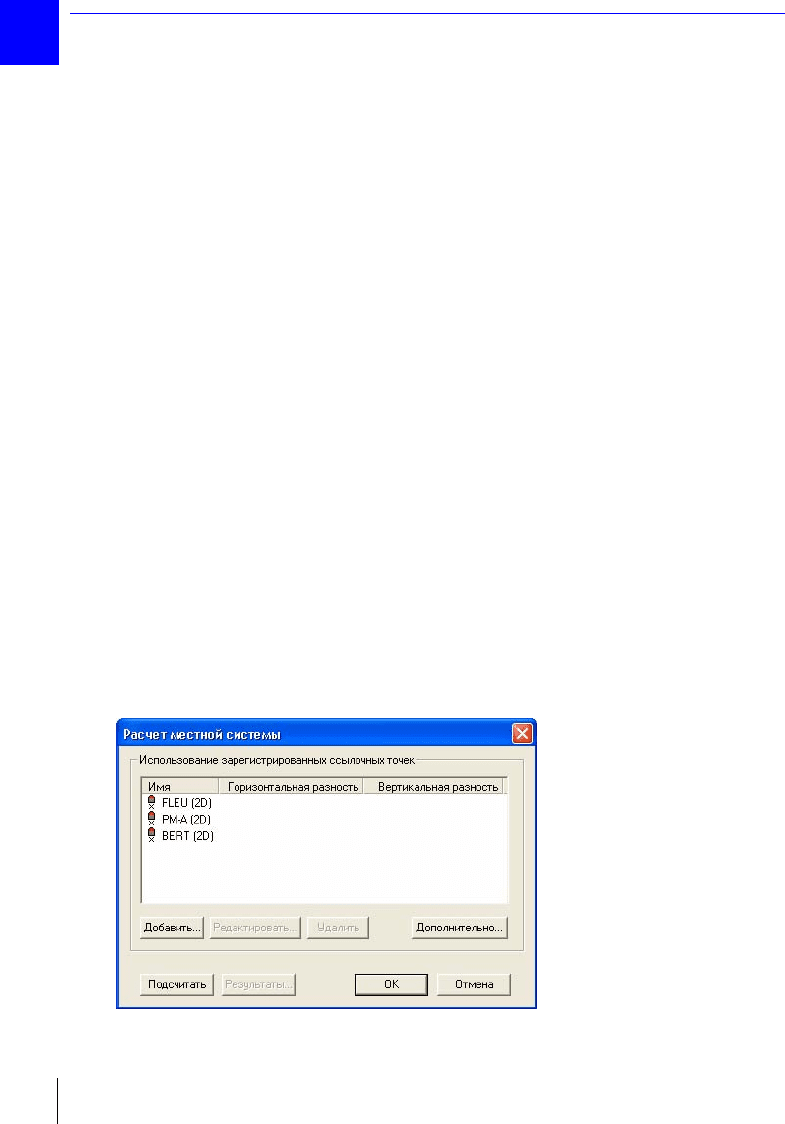

- В строке меню программы GNSS Solutions выберите
Проект>Калибровка координат.... На экране появляется
диалоговое окно
Расчет местной системы, в котором перечислены
все только что выбранные ссыллочные точки (образец этого окна
приведен на рисунке ниже).
Преобразование координат
Выполнение калибровки координат
Преобразование
координат
129
Кнопка Дополнительно... позволяет фиксировать в горизонтальной
сетке определенные параметры, если некоторые из них уже
известны, перед запуском команды
Калибровка координат.
Если
вам ничего не известно о горизонтальной сетке, эти параметры
фиксировать не следует.
Кнопки Редактировать и Удалить позволяют соответственно
редактировать или удалять выбранную в списке ссылочную точку.
С
помощью кнопки Добавить можно, при необходимости, добавить
для калибровки еще несколько ссылочных точек к списку уже
перечисленных в диалоговом окне ссылочных точек проекта.
Чем
больше задействовано ссылочных точек, тем точнее будут
результаты калибровки координат (максимум 20 ссылочных точек).
- Когда в список будут внесены все необходимые ссылочные точки,
щелкните по кнопке
Подсчитать, чтобы GNSS Solutions
определила

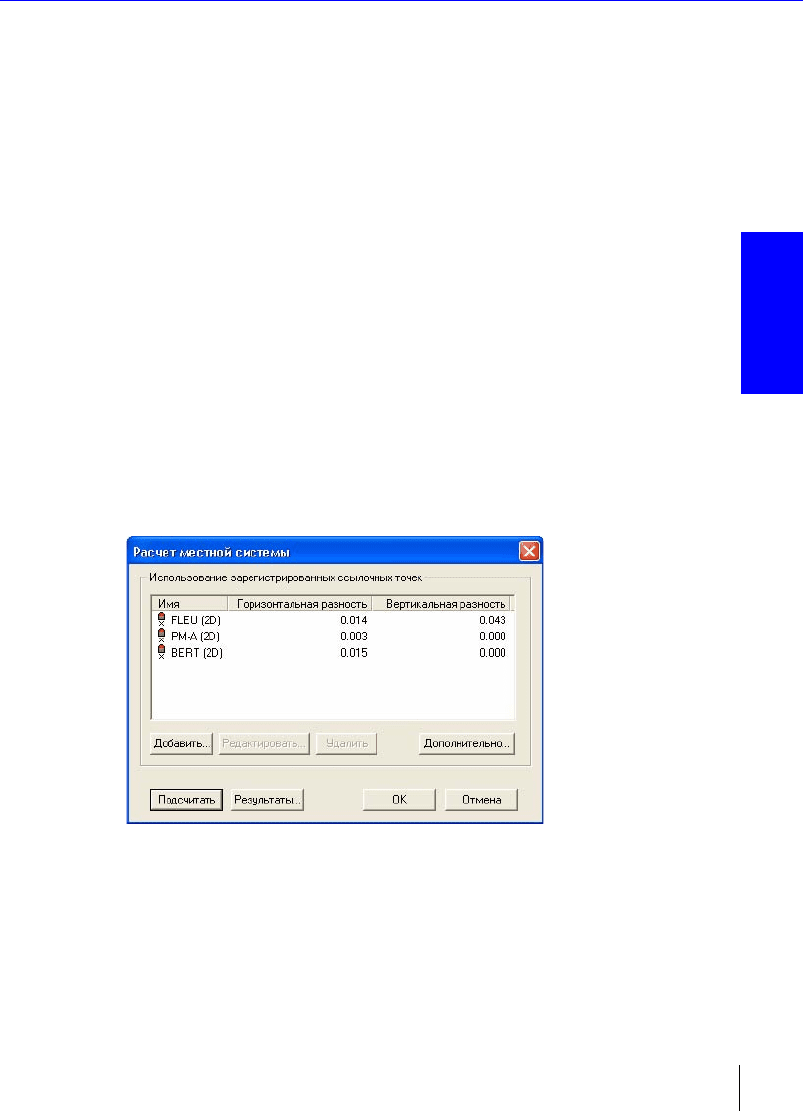

местную систему. Диалоговое окно обновляется,
отображая горизонтальные и вертикальные разности (образец
окна
приведен ниже).
Щелкните по кнопке Результаты..., чтобы ознакомиться с
характеристиками местной системы (Датум + Проекция + Система),
полученными в результате калибровки. Обратите внимание, что в
этом случае ни одно из полей не редактируется.
7
Преобразование координат
Расчет сдвига датума
130
Расчет сдвига датума
Эта функция используется точно так же, как функция Выполнение
калибровки координат на стр. 128. Единственное отличие заключается
в том, что данная функция устанавливает набор параметров,
определяющих датум, допуская, таким образом, что используемая
проекция верна.
Тестирование преобразования координат
Для проверки преобразования координат из одной системы в
другую

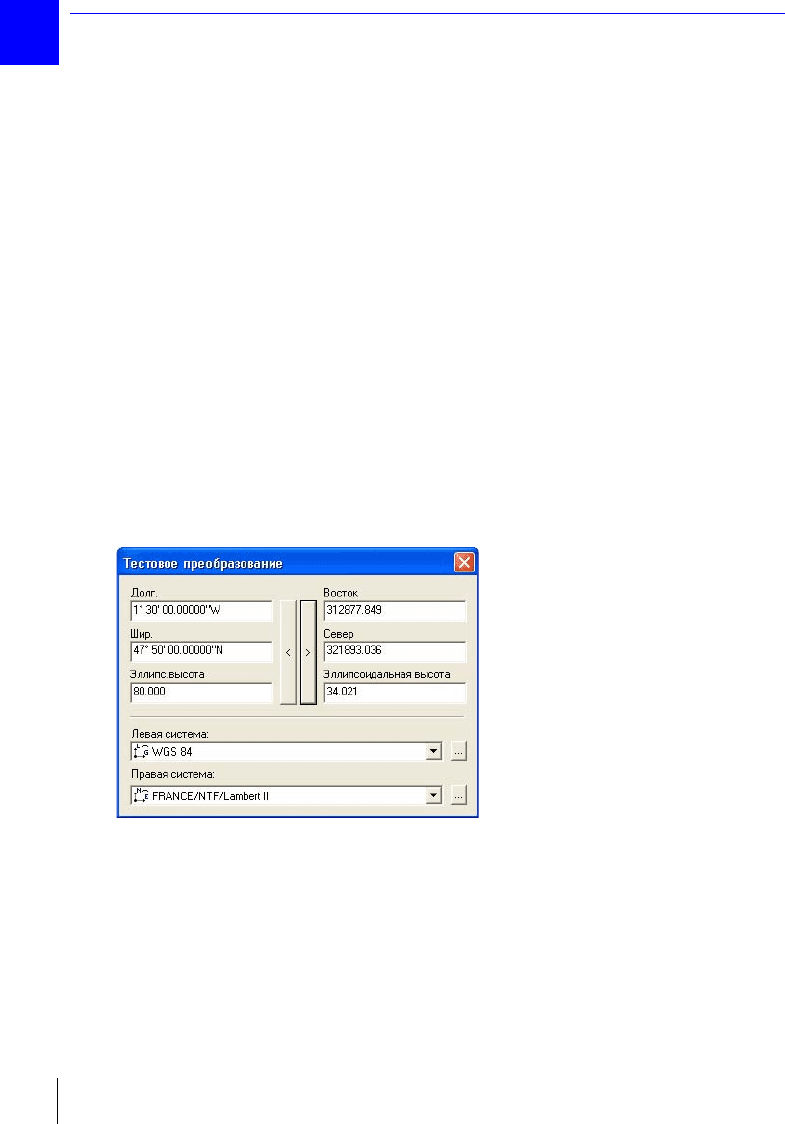

используйте команду Сервис>Тестовое преобразование.
Необходимо указать исходную и целевую системы координат.
Преобразования могут проводиться в прямом и обратном направлении,
то есть для двух выбранных систем можно менять роли «исходной» и
«целевой» в зависимости от нужного направления преобразования.
Фоновые карты
Подключение функции фоновых карт
Фоновые
карты
131
Раздел 8: Фоновые карты
GNSS Solutions позволяет импортировать в проект фоновые карты.
После импортирования фоновые карты отображаются в окне
«Вид
съемки».
Если в открытом проекте содержатся результаты съемки той же самой
географической области, то они будут наложены на фоновые карты.
Наличие фоновых карт может значительно улучшить качество отчетов,
предоставляемых клиентам.
В проекты можно импортировать два разных типа фоновых карт:
• Растровые карты (в формате BMP, DIB, PCX, JPG, TGA или TIF)
• Векторные карты (в формате SHP, MIF или DXF)
Векторные карты могут быть загружены на внешнее устройство,
например, для использования в полевых условиях. Подобная
функциональность позволяет полевым операторам легче определить
свое местоположение и найти район работ. После того как векторная
карта загружена на внешнее устройство, она становится похожей на
растровую карту, то есть всего лишь обеспечивает фон, и выбрать
объекты
, которые изначально были описаны в векторной карте, нельзя.
Это означает, что во время загрузки на внешнее устройство файл
преобразуется.
Подключение функции фоновых карт
Функция фоновых карт – одна из опций, доступных в диалоговом
окне
Настройки.
Если при установке GNSS Solutions оставить параметры по умолчанию,
то эта функция активируется программой установки автоматически.
Чтобы проверить, включена ли эта функция, выполните команду
Сервис>Параметры. Опция Показать функции фоновой карты
должна быть отмечена.
Чтобы выключить эту функцию, снимите флажок и щелкните по
кнопке
OK.
5
Фоновые карты
Импортирование векторной карты
132
Импортирование векторной карты

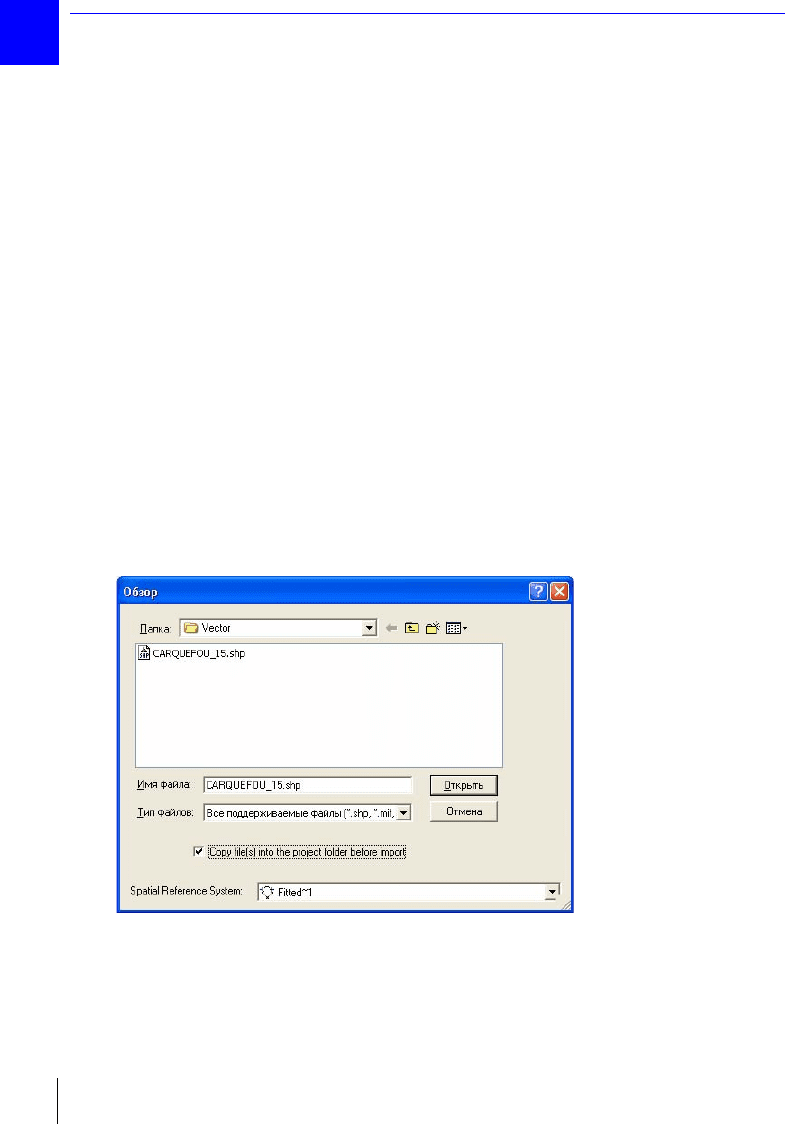

- Выберите команду Проект>Импортировать векторную карту.
После этого появится диалоговое окно
Обзор.
- В поле со списком Папка выберите папку, содержащую векторную
карту, которую следует импортировать (файл MIF, SHP
или DXF).
- Отметьте файл, который следует импортировать.
- В поле со списком Пространственная референцная система
выберите систему координат, используемую в импортируемом
файле. Предполагается, что эта система вам известна. Если она не
известна, обратитесь к лицу, которое создавало этот файл. Если
необходимая система координат отсутствует в списке, выберите
пункт
<Новый> для ее создания. Для получения дополнительной
информации о создании новой системы координат см.
Раздел 7:
Преобразование координат.
- Если требуется создать копию этого файла в папке проекта,
поставьте отметку в поле
Копировать....
- Нажмите на кнопку Открыть, чтобы импортировать выбранный
файл и закрыть это диалоговое окно.
Фоновые карты
Импорт растровой карты
Фоновые
карты
133
Если на панели вывода появляется сообщение об ошибке, карта не
отображается вообще или представляется несколько искаженной,
повторите операцию импорта и выберите надлежащую систему
координат.
Импорт растровой карты

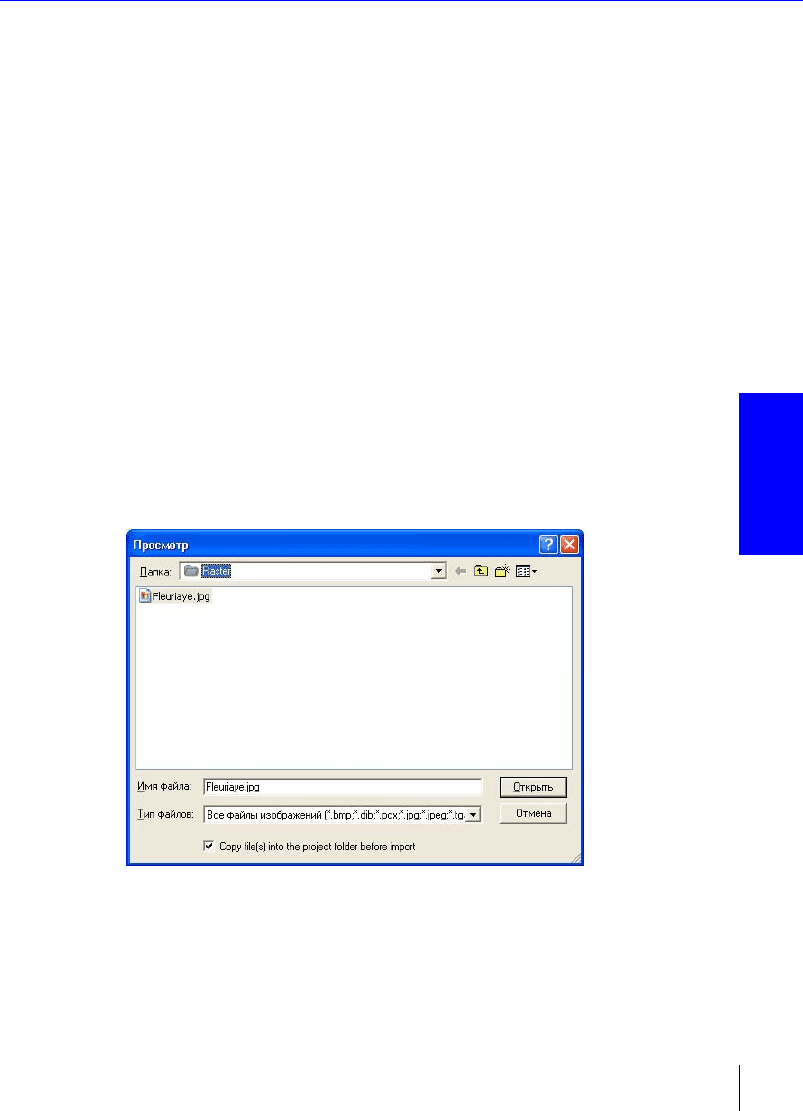

- Выберите команду Проект>Импортировать растровую карту.
После этого появится диалоговое окно
Обзор.
- В поле со списком Папка выберите папку, содержащую растровую
карту, которую следует импортировать (файл BMP, DIB,
PCX, JPG,
JPEG, TGA или TIF).
- Выделите файл, который следует импортировать.
- Если требуется создать копию этого файла в папке проекта,
поставьте отметку в поле
Копировать....

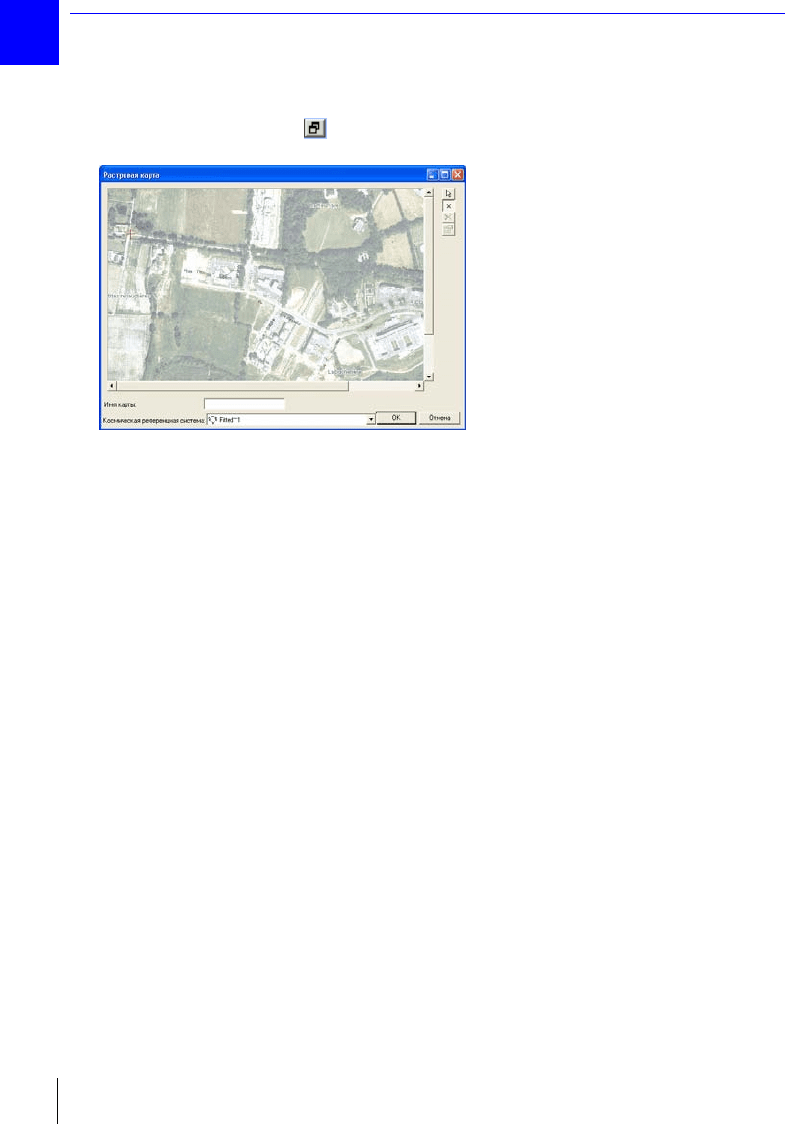

Нажмите на кнопку Открыть. Откроется новое диалоговое окно с
изображением фрагмента карты, хранящейся в выбранном файле.
5
Фоновые карты
Импорт растровой карты
134
(Щелкните по значку если нужно уменьшить размер окна):
- В поле Имя карты введите название растровой карты, например,
«Каркефу».
- В поле Космическая референцная система выберите название
системы координат, на которой основана растровая карта. Эта
система может отличаться от системы координат, выбранной в
проекте. Если необходимо, GNSS Solutions автоматически
выполнит преобразование координат. (Если название используемой
системы координат неизвестно, обратитесь к лицу, отвечающему за
сканирование карт, с просьбой предоставить эту информацию.)
Если используемая система координат отсутствует в поле
со
списком, выберите пункт
<Новый> и создайте эту систему
(для
получения дополнительной информации о создании
системы
координат см. Раздел 7: Преобразование координат).
Изменение размера и импортирование растрового изображения:
Поскольку растровая карта все еще является безразмерной, ей
необходимо придать географические измерения. Для этого следует
задать не менее двух исходных точек, координаты которых точно
известны в используемой системе.
- В окне «Растровая карта» щелкните по карте правой кнопкой мыши
и выберите
Добавить исходные точки.
Фоновые карты
Импорт растровой карты
Фоновые
карты
135
- Найдите на карте несколько меток – обычно перекрестье –
окружающих район работ, точные координаты которых можно взять
из исходной бумажной карты. Под «исходной бумажной картой»
подразумевается карта, которая была отсканирована для создания
растрового файла, который теперь импортируется в проект.
- Определите эти координаты на бумажной карте, прочитав условные
обозначения карты и линии координатной сетки, и запишите их.
(Если у вас нет исходной бумажной карты, обратитесь к лицу,
отвечающему за сканирование карт, с просьбой предоставить эту
информацию.)

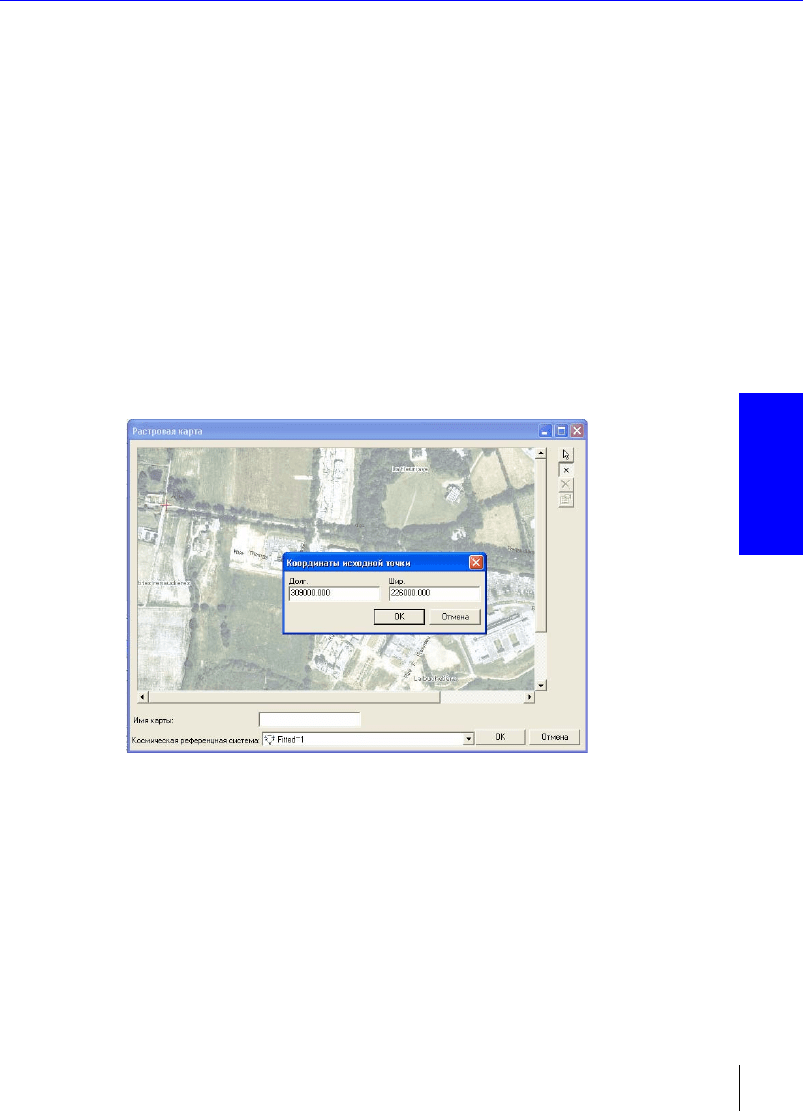

- В окне "Растровая карта" найдите первую метку, щелкните на ней и
введите ее координаты в появившемся диалоговом окне.
- Нажмите на кнопку OK.
- Используйте горизонтальные и вертикальные полосы прокрутки
чтобы найти вторую метку.
- Как и в предыдущем случае, нажмите точно на эту точку и затем
введите ее координаты. Используя ту же самую процедуру, можно
создать третью точку привязки.
Уд о сто в е р ьт е сь , что точки привязки равномерно распределены по
району работ.
5
Фоновые карты
Импорт растровой карты
136
Если для точки привязки были заданы неправильные координаты
или если просто нужно удалить эту точку, сделайте следующее:
• В верхней правой части окна нажмите на кнопку ,
а затем щелкните на точке привязки, которую необходимо
отредактировать или удалить.
• Нажмите на значок для удаления точки и подтвердите
удаление.
• Чтобы отредактировать координаты точки, щелкните по
значку
. После этого исправьте неправильные значения и
нажмите на кнопку OK.

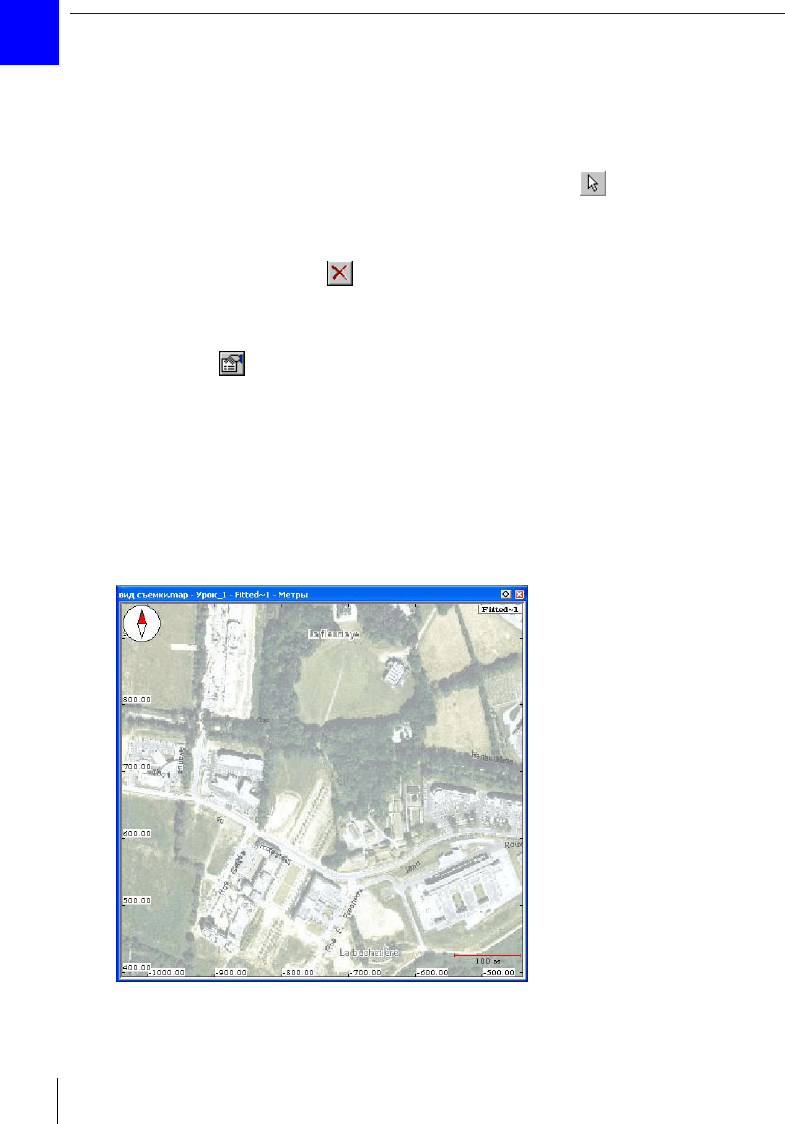

- Как только все точки привязки созданы, нажмите на кнопку OK в
нижней части диалогового окна, чтобы импортировать файл и
закрыть это диалоговое окно. В окне "Вид съемки" появится
растровая карта. Возможно, придется скорректировать (изменить
масштаб изображения/панорамирование) это окно, чтобы увидеть
всю растровую карту целиком.
