Утилита WinComm
Включение функции обмена данными с приемником GPS
247
Кнопка "Сохранить настройки"
После нажатия на кнопку Сохранить настройки открывается
диалоговое окно, в котором можно сохранить конфигурацию активного
последовательного порта, чтобы позднее иметь возможность быстро
вызвать ее при помощи кнопки
Загрузить настройки.
Конфигурация
может загружаться автоматически, если вы укажете имя
конфигурационного файла в командной строке ярлыка для запуска
WinComm.
В поле Имя файла введите имя (например, тип подключенного
приемника) для файла, в который следует сохранить конфигурацию
последовательного порта (обычно это файл с расширением '.set' в
папке
"Set").
После нажатия на кнопку Сохранить в файл будут записаны
следующие параметры связи:
- номер последовательного порта;
- скорость передачи в бодах;
- число битов данных;
- тип проверки четности;
- число стоповых битов.
(Чтобы вернуться в диалоговое окно Настройки связи, не сохраняя
конфигурацию, нажмите кнопку
Отмена).
B
Утилита WinComm
Системное меню
248
Системное меню

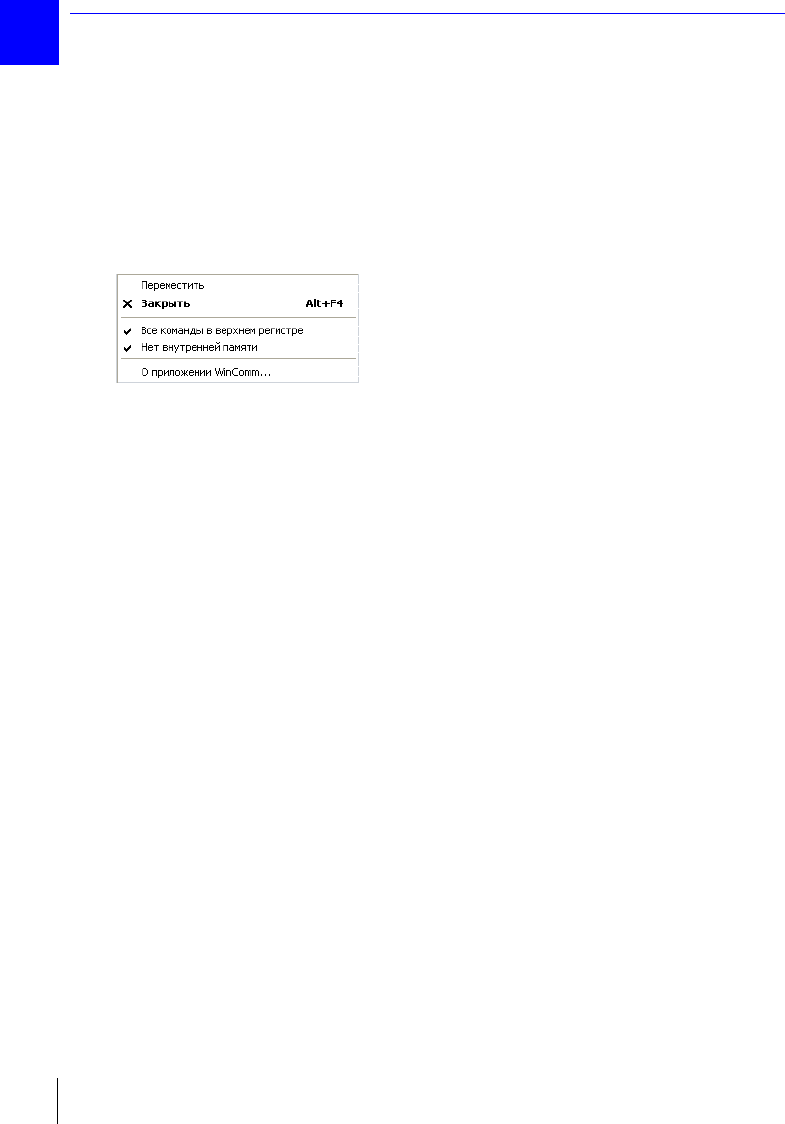

- В левом углу строки заголовка окна WinComm щелкните по значку
соединителя. Появится системное меню, в котором вы можете
задать следующие опции:
- Все команды в верхнем регистре: Если вас не устраивает
текущий выбор, щелкните по этой команде, чтобы изменить
настройку.
Отмечено: символы в нижнем регистре будут заменяться на
символы в верхнем регистре перед отправлением команды
приемнику.
Не отмечено: символы будут отсылаться в том регистре, в
котором они были введены.
- Нет внутренней памяти: Эта команда не используется с
новыми моделями приемников. Если вас не устраивает
текущий выбор, щелкните по этой команде, чтобы изменить
настройку.
Отмечено: в подключенном приемнике нет внутренней памяти
(в окне
WinComm не отображается опция Считыватель
внутренней памяти
). Для текущих моделей приемников всегда
отмечайте эту опцию.
Не отмечено: в подключенном приемнике есть внутренняя
память (в окне
WinComm отображается опция Считыватель
внутренней памяти
).
WinComm
Утилита WinComm
Область индикации
249
Область индикации
После установления связи между компьютером и приемником GPS
панель
Индикация позволяет отслеживать поток данных порта
приемника, включая выходные данные в ответ на команды утилиты
WinComm.
Если вы хотите увеличить панель индикации, щелкните по кнопке
в правом верхнем углу панели. Панель будет отображаться в отдельном
окне, размер и расположение которого вы сможете менять при помощи
стандартных средств, предусмотренных в операционной системе
Windows.
Чтобы восстановить исходное расположение панели Индикация,
нажмите кнопку
или (в правом верхнем углу окна).

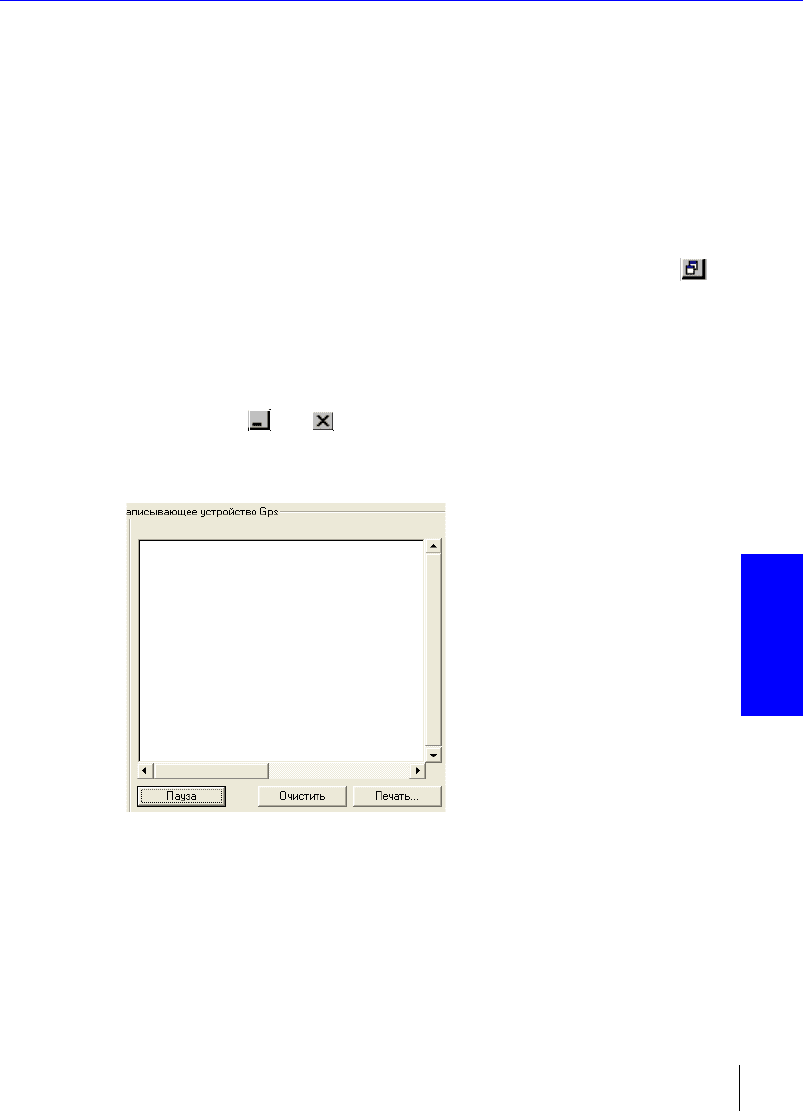

Область индикации в отдельном окне:
Учитывая, что данные могут обновляться каждую 0,1 секунды,
записывать все данные, проходящие через порт, нецелесообразно,
так
как это потребует огромного количества памяти. По этой причине
записываются только 100 последних строк данных, просмотреть
которые можно при помощи вертикальной полосы прокрутки.
B
Утилита WinComm
Передача команды на приемник GPS
250
Запись каждой строки данных заканчивается при получении символов
<CR><LF> или по достижении максимальной длины (80 символов).
Очистить: при помощи этой кнопки можно удалить все данные,
отображаемые в панели
Индикация.
Печать: после нажатия этой кнопки открывается диалоговое окно
Печать, из которого вы можете распечатать данные, отображаемые
в панели
Индикация.
Пауза: после нажатия этой кнопки данные в панели Индикация
перестают обновляться, а название самой кнопки изменяется на
Продолжить.
Нажатие кнопки Пауза не приводит к остановке передачи данных
через порт приемника или прекращению записи.
Повторное нажатие этой кнопки (теперь с названием Продолжить)
возобновляет отображение данных в панели
Индикация.
Передача команды на приемник GPS
После успешной установки связи между компьютером и приемником
GPS для передачи на приемник команд можно использовать
панель
Команд (или метки выбранной группы команд, отправленной из строки
команд, см. пример ниже).
Чтобы отправить команду, выполните следующие действия:
- введите команду в строке Команда или выберите ее из
раскрывающегося списка поля
Команда или поля Метка;
- нажмите кнопку Отправить.

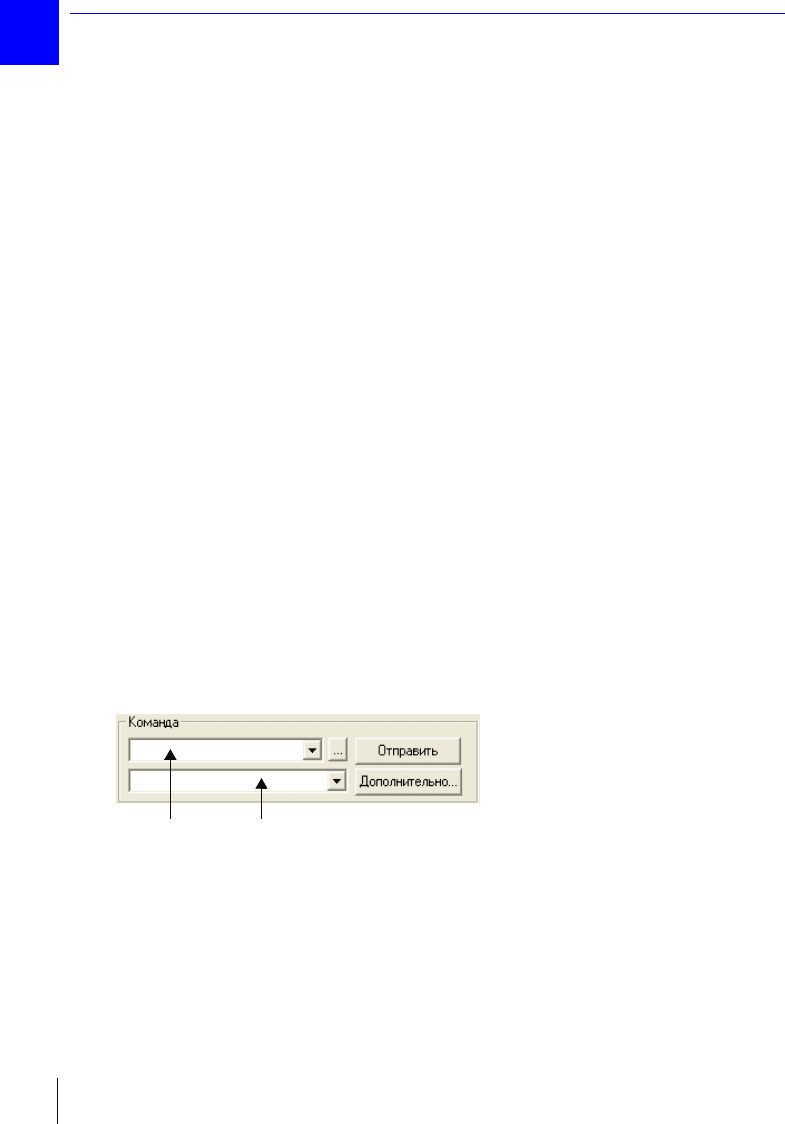

Команды в списке поля Метка можно изменить, нажав кнопку
Дополнительно.
Строка команд
Строка меток
WinComm
Утилита WinComm
Передача команды на приемник GPS
251

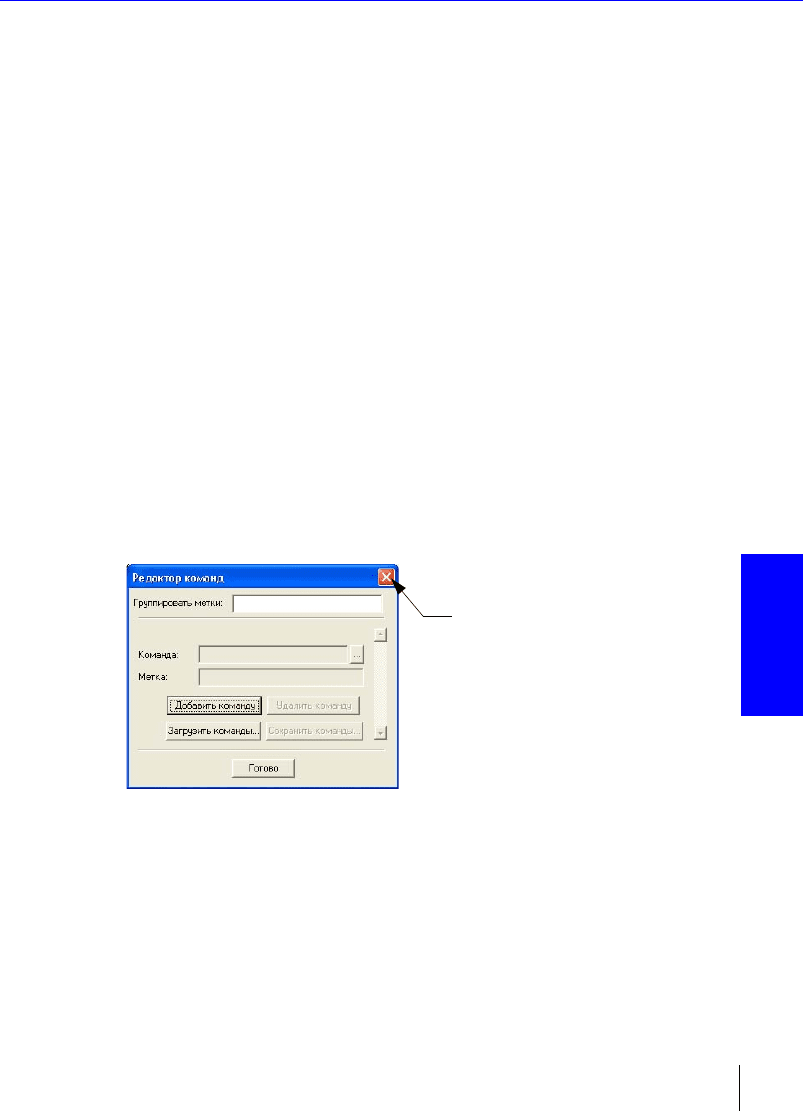

Диалоговое окно редактора команд
В этом диалоговом окне (появляется после нажатия кнопки
Дополнительно) можно указать группы команд, интерпретируемых
подключенным приемником. Команды, выбранные здесь, будут
отображаться в соответствующем списке главного окна. Таким
образом, вы сможете просто отметить команду в списке и нажать на
кнопку, чтобы отправить команду на приемник.
После установки утилиты WinComm в компьютере появится несколько
стандартных групп команд. Каждая группа хранится в файле с именем,
указанным в поле
Группировать метки (см. ниже), и расширением
.cmd.
Кнопки в окне Редактора команд позволяют загружать любой
имеющийся файл с группами команд, редактировать их и сохранять
свои собственные группы команд.
Выбранная группа команд будет отображаться в главном окне после
закрытия
Редактора команд (для этого нажмите на кнопку в правом
верхнем углу).
Группировать метки: используется для ввода и/или просмотра
имени группы команд. Например, имя может соответствовать типу
подключенного приемника.
Щелкните здесь, чтобы
закрыть окно Редактор
команд. Выбранная
группа команд будет
передана в главное окно.
B
Утилита WinComm
Передача команды на приемник GPS
252
Команда: используется для ввода и/или просмотра сценария каждой
команды. Используйте расположенную рядом полосу прокрутки
для просмотра всех имеющихся команд.
Метка: используется для ввода и/или просмотра простой метки
сценария каждой команды. Используйте расположенную рядом
полосу прокрутки для просмотра всех имеющихся команд.
Добавить команду: позволяет добавить команду из текстового
поля в список доступных команд.
Удалить команду: позволяет удалить команду в текстовом поле из
списка доступных команд.
Загрузить команды: при нажатии на эту кнопку открывается
диалоговое окно, в котором можно выбрать файл соответствующей
группы команд для подключенного приемника. Группа команд
отображается в главном окне после закрытия
Редактора команд.
Сохранить команды: при нажатии на эту кнопку открывается
диалоговое окно, где можно сохранить свою собственную группу
команд (отображаемую в окне
Редактора команд).
WinComm
Утилита WinComm
Простое записывающее устройство GPS
253
Простое записывающее устройство GPS
Все выходные данные с порта приемника отображаются на панели
Индикация в главном окне. Данные можно записать в файл, путь к
которому указывается в полях
Имя и Папка.

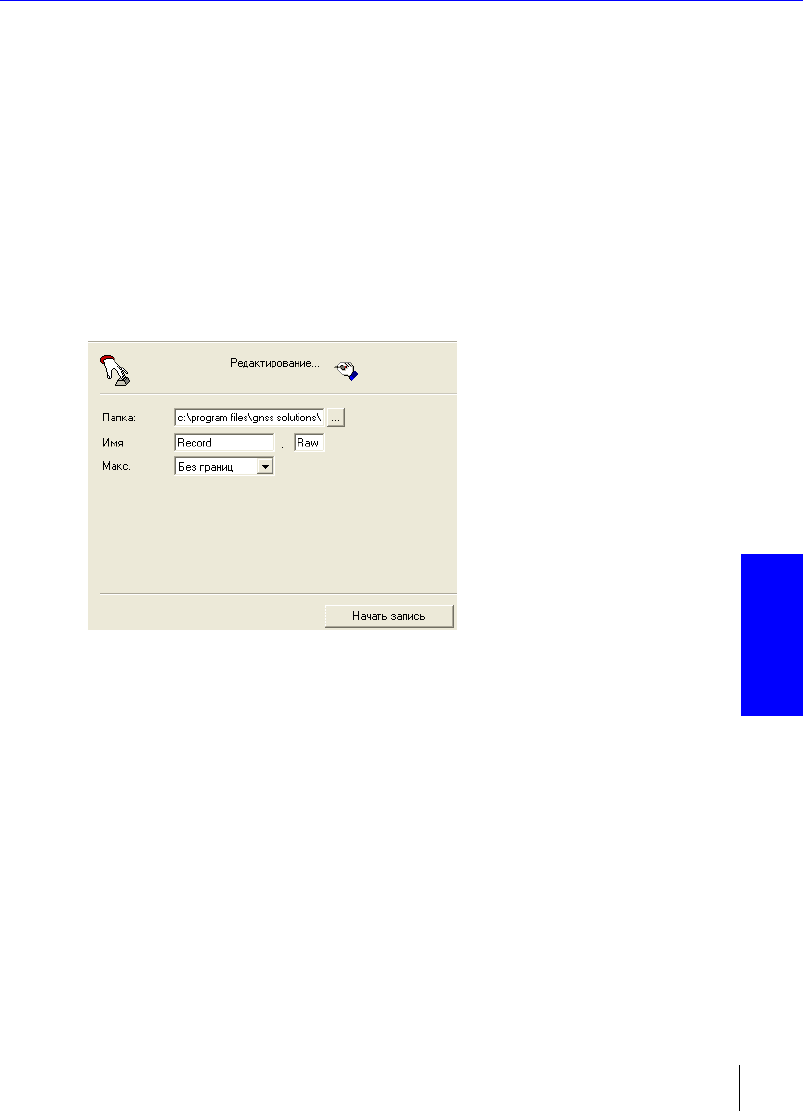

Если выбрана опция Простое записывающее устройство GPS,
вам
нужно включать и выключать запись вручную, путем нажатия
на
кнопку Начать/Остановить запись.
Имя файла: используется для указания имени файла, в который вы
хотите записать данные с приемника.
Если для файла не указан максимальный размер, вы также можете
ввести расширение в соответствующем поле.
Макс. размер файла: указывает, следует ли создавать один целый
файл (опция
Без границ) или разбивать файл на части по 0.7 или 1.4
Мб, чтобы их можно было сохранить на дискетах.
Если вы зададите разбивку файла на части, система автоматически
добавит к имени файла расширение "001" для первой части.
Расширение будет изменяться по возрастающей для всех
последующих частей, создаваемых в том случае, если размер
файла
превысит выбранный максимальный размер.
B
Утилита WinComm
Простое записывающее устройство GPS
254
Начать запись: по нажатию этой кнопки открывается диалоговое
окно, в котором вы можете указать, какие данные вы хотели бы
записать, но запись пока не начинается.
После этого нажмите кнопку OK, чтобы начать запись.
Запись данных будет производиться до тех пор, пока не будет
нажата кнопка
Остановить запись (это название отображается на
кнопке
Начать запись после начала записи).

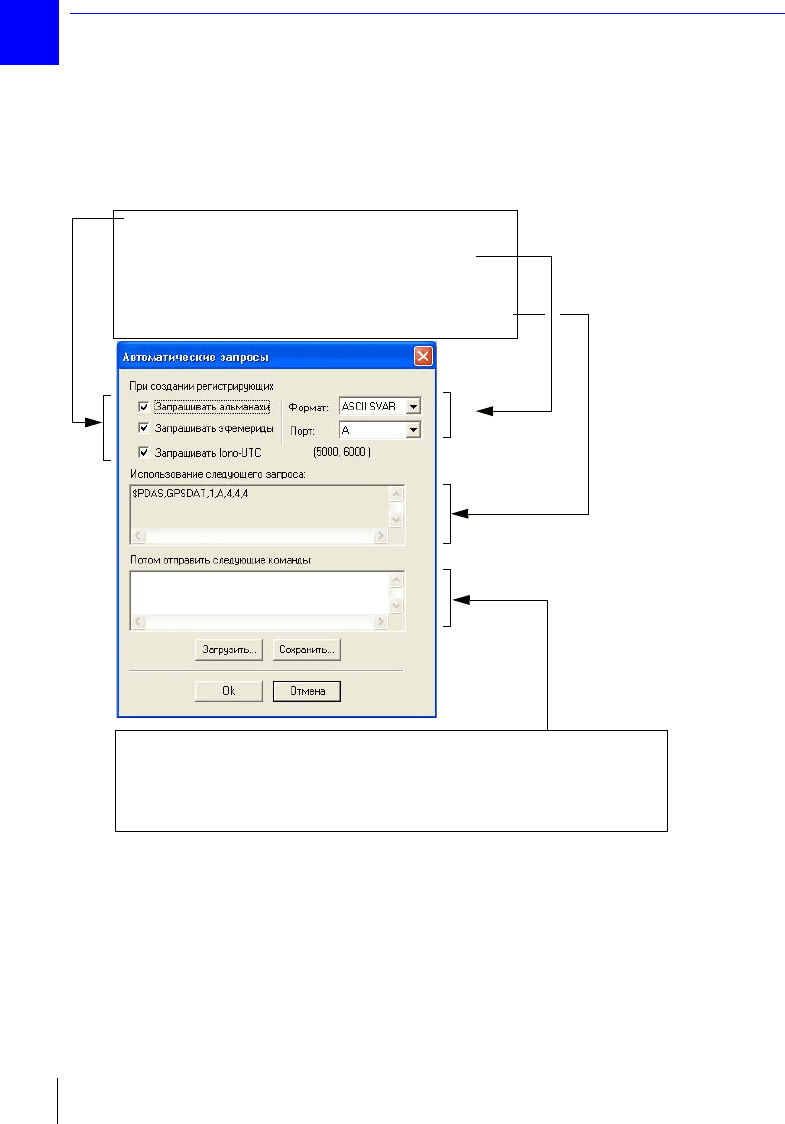

(Только для приемников DSNP) Выберите тип исходных
данных, которые необходимо добавить в записанный
файл(ы). Также выберите формат данных и
необходимый порт.
В соответствии с вашим выбором в данном поле будет
автоматически создана команда ($PDAS или другая).
Если это необходимо, отредактируйте другие команды, которые
записывающее устройство выполнит после вышеуказанных. Для этого
нужно хорошо знать синтаксис команд. Можно сохранить список команд
в файле BAT (при помощи кнопки "Сохранить"), а позднее загрузить их
при помощи кнопки "Загрузить".
WinComm
Утилита WinComm
Программируемое записывающее устройство GPS
255
Программируемое записывающее
устройство GPS

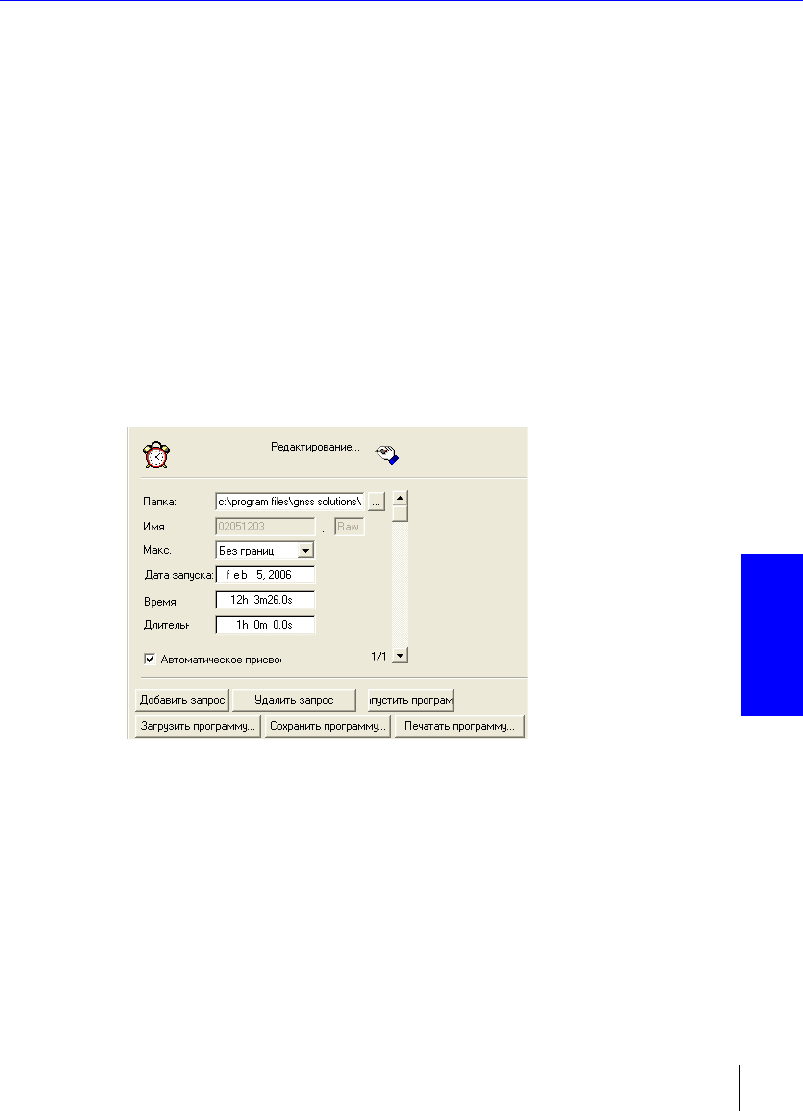

Опция Программир. запис. устр-во GPS позволяет подготовить
один
или несколько запросов для записи выходных данных с порта
подключенного приемника путем указания начальной даты, времени,
продолжительности наблюдений, имени файла, папки и максимального
размера каждого запланированного сеанса записи.
Можно сохранить подготовленные запросы для записи (используя
кнопку
Сохранить программу), чтобы загрузить их позднее
(используя кнопку
Загрузить программу).
Папка: используется для указания папки, в которую необходимо
записать данные с приемника. При нажатии на кнопку справа от
этого поля, можно пролистать дерево папок на жестком диске или
дискете и выбрать нужную папку.
B
Утилита WinComm
Программируемое записывающее устройство GPS
256
Имя файла: используется для указания имени файла, в который
необходимо записать данные с приемника.
- Если будет выбрана опция Автоматическое присвоение
имени
, то поле Имя файла будет затемнено и имя будет
назначено автоматически на основании даты (месяц и день)
и
времени (час и минуты) сеанса записи. Например: имя
12240929 будет присвоено файлу, записанному 24 декабря
в
9:29.
- Если опция Автоматическое присвоение имени не отмечена,
можно ввести для файла любое имя. Если для файла не указан
максимальный размер, также можно ввести расширение в
соответствующем поле.
Макс. размер файла: используется для указания, следует ли
создавать один целый файл (опция
Без границ) или разбивать файл
на части по 0.7 или 1.4 Мб, чтобы их можно было сохранить
на
дискетах.
Если будет задана разбивка файла на части, система автоматически
добавит к имени файла расширение "001" для первой части.
Расширение будет изменяться по возрастающей для всех
последующих частей, создаваемых в том случае, если размер
файла
превысит выбранный максимальный размер.
Дата запуска: используется для указания даты начала сеанса записи.
По умолчанию здесь указывается текущая дата.
Время запуска: используется для указания времени начала сеанса
записи. По умолчанию здесь указывается текущее время.
Длительность: используется для указания продолжительности
запланированного сеанса записи.
Автоматическое присвоение имени: Если отметить эту опцию,
то
поле Имя файла будет затемнено, и имя будет назначено
автоматически на основании даты (месяц и день) и времени (час и
минуты) сеанса записи. Например: имя 12240929 будет присвоено
файлу, записанному 24 декабря в 9:29.
