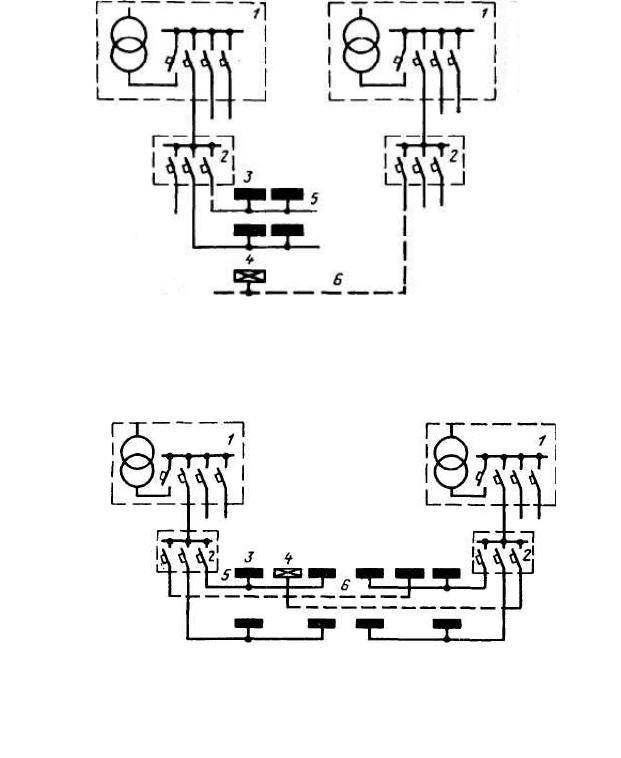

В зависимости от мощности потребителей схемы ГРЩ и ВРУ мо-
гут выполняться с переключателями (до 600 А) (рис. 44, б) или в виде
двухсекционного щита с вводными и секционными автоматами (рис.
44, в). В последнем случае при выборе вводных защитных аппаратов и
трансформаторов тока на каждой секции следует учитывать, что в ава-
рийных
режимах по работающей секции протекает ток всей нагрузки
потребителя. Кроме того, во избежание неправильных действий персо-
нала при аварийных переключениях, могущих привести к включению
трансформаторов на параллельную работу, на ВРУ, выполненных по
схеме на рис. 44, в, следует предусматривать блокировочные устройст-
ва, препятствующие включению секционного автомата (или рубильни-
ка) без отключения одного
из вводов. От ВРУ по схеме на рис. 44, в
можно осуществлять питание потребителей 1-й категории надежности.
Для этого предусматривают устройства АВР, выполняемые с помощью
вводных и секционных автоматов, снабженных электроприводом. Если
потребитель целиком относится к 1-й категории, то его ввод удобно
выполнять по такой схеме независимо от нагрузки потребителя и
рас-
положения трансформаторной подстанции. Для питания отдельных
нагрузок потребителей, относящихся к 1-й категории, используются
устройства АВР, выполняемые с помощью блоков автоматического
переключения и устанавливаемые рядом с ВРУ (централизованное
размещение) или непосредственно у потребителя. Рабочее и резервное
питание на блоки подается от разных секций ВРУ, которое может быть
выполнено по схемам на
рис. 44, б, в. Питающие линии к щитам и
щиткам с нагрузками 1-й категории при централизованной установке
АВР должны прокладываться изолированными проводами в трубах
или выполняться кабелем.
Построение питающей сети освещения. Каждая отходящая от
ГРЩ или ВРУ линия рабочего освещения питает один или несколько
групповых щитков. Почти в любом общественном здании
могут
быть выделены планировочные зоны различного назначения: поме-
щения вестибюльной группы, зона административных помещений,
конференц-зал с прилегающими помещениями, зона столовой, тех-
нические помещения подвала и т. д. Целесообразно каждую из зон
питать раздельными линиями. Для крупных зон могут устанавли-
ваться собственные щитовые помещения со вторичными распреде-
лительными щитами, играющими роль
ГРЩ рабочего освещения
зоны. От них к групповым щиткам прокладываются питающие ли-
нии. На вводах в зоны, к надежности питания которых предъявля-
ются повышенные требования (конференц-залы, столовые), могут
