131

делению 0В типа зоман и инструкция по эксплуатации прибора. Для пере-

носки прибора имеется плечевой ремень с тесьмой. Масса прибора 2,2 кг.

Рис. 59. Войсковой прибор химической разведки ВПХР:

1 - ручной насос; 2 - насадка к насосу, 5 - защитные колпачки, 4 - про-

тиводымные фильтры, 5 - патроны химической грелки, 6 - электрический

фонарь, 7 - грелка, 8 - штырь, 9 - лопатка, 10 - кассеты с индикаторными

трубками.

Ручной насос - поршневой, служит для прокачивания воздуха через

индикаторные трубки. При 50 качаниях насоса в 1 мин через индикатор-

ную трубку проходит 1,8…2 л

воздуха (Рис. 60).

Насадка к насосу предназначена для работы с прибором в дыму, при

определении 0В на почве, технике и других предметах, а также в пробах

сыпучих материалов. Насадка позволяет увеличивать количество паров

ОВ, проходящих через индикаторную трубку. В насадку вставляется про-

тиводымный фильтр для определения ОВ в дыму и защитные колпачки

для

определения ОВ в сыпучих продуктах.

Рис. 60. Ручной насос:

1 – головка насоса; 2 – цилиндр насоса;

3 – ручка насоса; 4 – ампуловскрыватель.

Рис. 61. Головка насоса:

1 – нож; 2 – гнездо для установ-

ки ИТ; 3 – углубления для

обламывания концов ИТ.

132

Противодымные фильтры используются для определения 0В в ды-

му или в воздухе, содержащем пары веществ кислого характера, а также

для определения 0В в почве или сыпучих материалах. Фильтр представля-

ет собой пластинку из специального картона, состоящую из одного слоя

фильтрующего материала и нескольких слоев капроновой ткани.

Защитные колпачки служат для предохранения

внутренней поверх-

ности воронки насадки от попадания капель стойких 0В и для помещения

проб почвы и сыпучих материалов.

Бумажная кассета служит для размещения десяти индикаторных

трубок с одинаковой маркировкой. На лицевой стороне кассеты наклеена

этикетка (эталон) с изображением окраски индикаторной трубки (ее на-

полнителя) при наличии 0В в воздухе и

кратким указанием порядка работы

с индикаторной трубкой (порядок работы с трубками на нервно-

паралитические 0В указан в специальной инструкции-памятке). Пример-

ную концентрацию паров 0В в воздухе можно определить, сравнивая ин-

тенсивность окраски наполнителя трубки с эталоном на кассете.

В комплект прибора обычно входит 3 кассеты по 10 трубок в каждой: од-

на

кассета для определения ФОВ, другая - для определения фосгена, дифосге-

на, синильной кислоты и хлорциана и третья - для определения иприта.

В зависимости от задач химической разведки количество индикатор-

ных трубок и их комплект могут быть изменены.

Индикаторные трубки предназначены для определения 0В и пред-

ставляют собой запаянные с двух сторон стеклянные

цилиндры, внутри

которых помещены наполнитель и одна, две стеклянные ампулы с реакти-

вами (в трубке с желтым кольцом ампулы отсутствуют). На верхней части

каждой трубки нанесена условная маркировка, показывающая для обнару-

жения, какого 0В она предназначена:

— красное кольцо и красная точка (ИТ-44) - для определения зарина,

зомана и Ви-Икс;

— три

зеленых кольца (ИТ-45) - для определения фосгена, дифосгена,

синильной кислоты и хлорциана;

— одно желтое кольцо (ИТ-36) - для определения иприта.

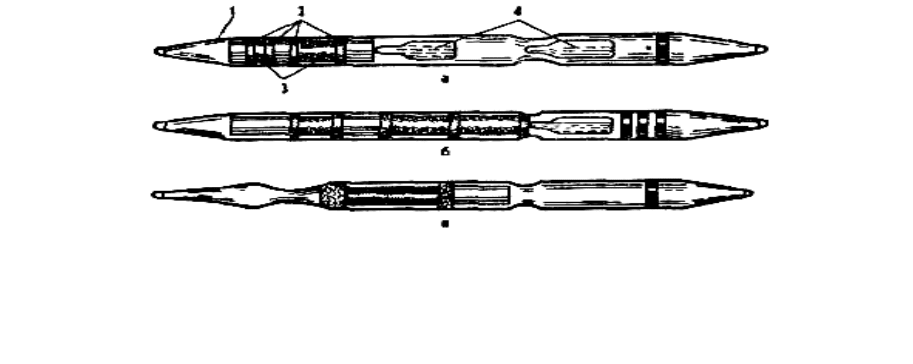

Рис. 62. Индикаторные трубки для определения OB:

а - зарина (GB), зомана (GD) и Ви-икса (VX): 1 - корпус трубки; 2 - ват-

ные тампоны; 3 - наполнитель; 4 - ампулы с реактивами. б - фосгена (CG),

синильной кислоты (АС) и хлорциана (СК); в — иприта (HD).

133

Грелка предназначена для нагревания индикаторных трубок при оп-

ределении отравляющих веществ при пониженной температуре окружаю-

щего воздуха. Ее используют, кроме того, для подогрева индикаторных

трубок на иприт при температуре ниже +10

С и трубок на фосфороргани-

ческие отравляющие вещества при температуре ниже 0

С, а также для от-

таивания реактивов в индикаторных трубках.

Определение с помощью ВПХР 0В в воздухе. При подозрении на

наличие в воздухе 0В надевают противогаз и исследуют воздух с помощью

индикаторных трубок. Исследование проводят сначала трубками с крас-

ным кольцом и красной точкой; затем трубками с тремя зелеными кольца-

ми

и, наконец, трубкой с желтым кольцом.

Определение 0В на местности, технике и вооружении. Открыть

крышку прибора и вынуть насос; достать необходимую индикаторную

трубку, вскрыть ее и вставить в головку насоса; навернуть на насос насад-

ку, оставив откинутым прижимное кольцо; надеть на воронку насадки за-

щитный колпачок; приложить насадку защитным колпачком

к зараженной

поверхности так, чтобы воронка покрывала участок с наиболее резко вы-

раженными признаками заражения; прокачать через ИТ воздух; снять на-

садку с насоса, выбросить из нее колпачок, убрать насадку в прибор; вы-

нуть из насоса трубку и завершить определение 0В согласно Инструкции.

Определение 0В в дыму. Для определения 0В

в дыму необходимо:

достать из прибора насос и вставить в него ИТ, взять из прибора насадку и,

закрепив в ней противодымный фильтр, плотно навернуть ее на резьбу го-

ловки насоса; провести определение, как указано на этикетке кассеты;

снять насадку с насоса, вынуть противодымный фильтр, убрать насадку в

прибор, вынуть из

насоса ИТ и довести определение до конца.

Определение 0В в почве и в сыпучих материалах. Подготовить

прибор аналогично тому, как и для определения 0В на различных поверх-

ностях объекта (техники, вооружения и т. п.), затем снять с прибора лопат-

ку, отобрать ею пробу грунта или сыпучего материала в наиболее зара-

женном месте, насыпать его в воронку насоса, наполнив ее до краев; на-

крыть воронку противодымным фильтром и закрепить фильтр. Дальней-

шее определение проводится в таком же порядке, как и определение 0В на

различных поверхностях. Защитный колпачок и противодымный фильтр

после определения 0В выбрасываются.

Определение ОВ в воздухе при низких температурах (

от – 40

С до

+10

С). При определении ФОВ необходимо: подготовить грелку к работе,

вставить в нее две трубки, маркированные красным кольцом и красной

точкой, для оттаивания в них ампул. После оттаивания ампул трубки не-

медленно вынуть из грелки и поместить в штатив, затем произвести опре-

деление ФОВ, как это делается для определения 0В в больших

концентра-

циях. После этого одновременно подогреть обе трубки в грелке в течение 1

мин, разбить в них нижние ампулы и закончить определение обычным по-

рядком.

134

Универсальный газоанализатор УГ-2

Принцип работы газоанализатора УГ-2 основан на изменении окраски

слоя индикаторного порошка в трубке после просасывания через нее воз-

духа, зараженного опасными химическими веществами.

Длина окрашенного столбика индикаторного порошка в трубке про-

порциональна концентрации анализируемого газа в воздухе и измеряется

по шкале, отградуированной в мг/м

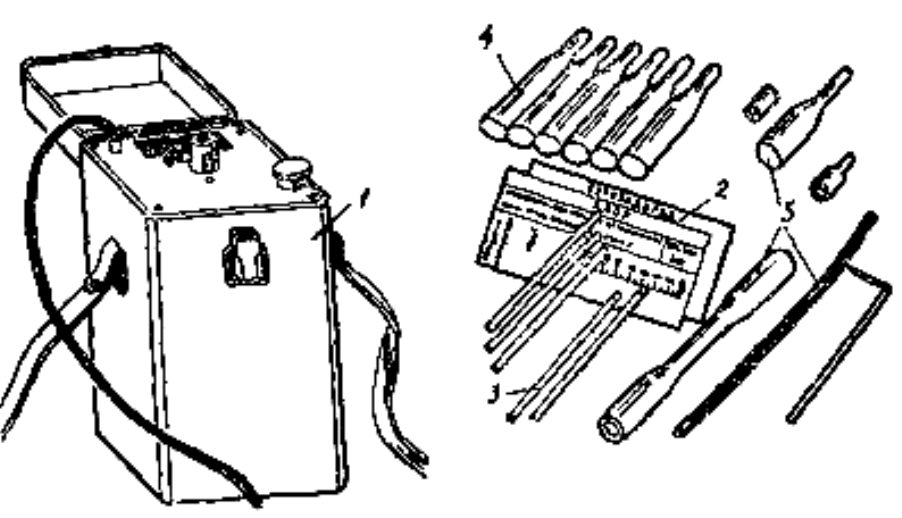

Рис. 63. Универсальный газоанализатор УГ-2:

1 – воздухозаборное устройство. 2 – измерительные шкалы. 3 - инди-

каторные трубки. 4 – ампулы с индикаторными порошками. 5 – набор при-

надлежностей.

В состав прибора входит:

— устройство для прокачки фиксированных объемов воздуха (от 120

до 420 см

) через индикаторные трубки (воздухозаборное устройство);

— комплекта индикаторов на основные опасные вещества в запаян-

ных ампулах, с набором стеклянных трубок и измерительных шкал;

— набора принадлежностей с приспособлениями для заполнения тру-

бок индикаторами.

Заполнение стеклянных трубок индикаторами проводится накануне

проведения измерений концентраций вредных веществ, срок годности тру-

бок с индикатором 1 месяц.

После пропускания через индикаторные труб-

ки фиксированных объемов воздуха концентрация вредных веществ опре-

деляется по величине окрашенного слоя индикатора. Прибор предназначен

для определения концентрации вредных веществ в рабочей зоне.

135

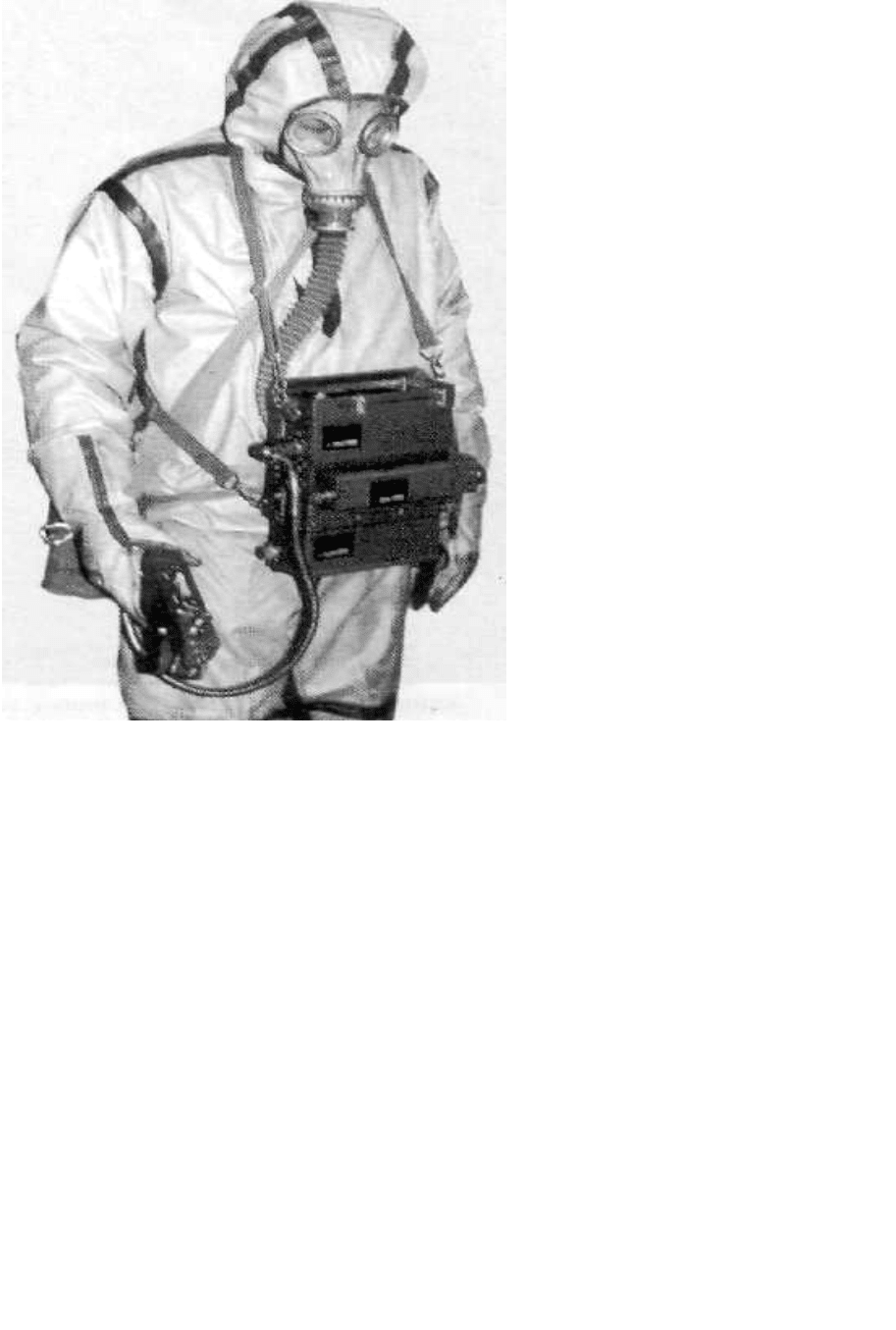

Универсальный прибор газового контроля УПГК

Универсальный прибор газо-

вого контроля УПГК позволя-

ет осуществлять оперативный

контроль вредных веществ в

воздухе, а также зараженности

почвы, поверхностей, спец-

одежды и воды.

Прибор может работать авто-

номно от аккумуляторов и

стационарно от сети 220 В, а

также от бортовой сети авто-

машины.

УПГК поставляется как в

обычном, так и во

взрывоза-

щищенном исполнении.

Рис. 64. Универсальный прибор газового

контроля УПГК.

9.5

. АВТОМАТИЧЕСКИЕ ПРИБОРЫ ХИМИЧЕСКОЙ

РАЗВЕДКИ

Автоматические газосигнализаторы типа ГСА

Автоматические газосигнализаторы типа ГСА предназначены для не-

прерывного контроля воздуха с целью определения в нем паров ФОВ. При

обнаружении в воздухе ФОВ прибор подаёт световой и звуковой сигналы

не позднее чем через 5минут.

Питание от бортовой сети. Приборы работают в одном из двух режи-

мов: непрерывном и в циклическом. При температуре +10 и ниже анализи-

руемый воздух подогревается. Приборы состоят из системы прососа воз-

духа; лентопротяжного механизма, преобразователя и устройства измере-

ния. К наиболее современным из газосигнализаторов типа ГСА относится

сигнализатор ГСА-96.

136

Газосигнализатор ГСА-96

К наиболее современным газосигнализаторам относятся сигнализаторы

позволяющие обнаруживать фосфорорганические отравляющие вещества, не-

стойкие ОВ, стойкие ОВ, аварийно химически опасные вещества с высокой

чувствительностью (до 1×10

мг/л) и быстродействием (до 1…5 с) в широком

диапазоне механических и климатических воздействий (от -40 до +50° С).

Они могут использоваться как на передвижных, так и стационарных объек-

тах. Одним из таких сигнализаторов является ГСА-96. Он предназначен для

автоматического контроля окружающего воздуха с целью обнаружения в

нем паров фосфороорганических соединений (ФОС). Прибор предназначен

для оснащения как подвижных, так и стационарных объектов.

Характеристики

Чувствительность к ФОС:

порог 1 (1 -5)-10-" мг/л;

порот 2 (3-5)-70-' мг/л.

Время обнаружения:

порог 1 120 сек;

порог 2 270 сек.

Последействие не более 15 мин.

Рабочая температура от -40 до

+45

Вес — 15 кг.

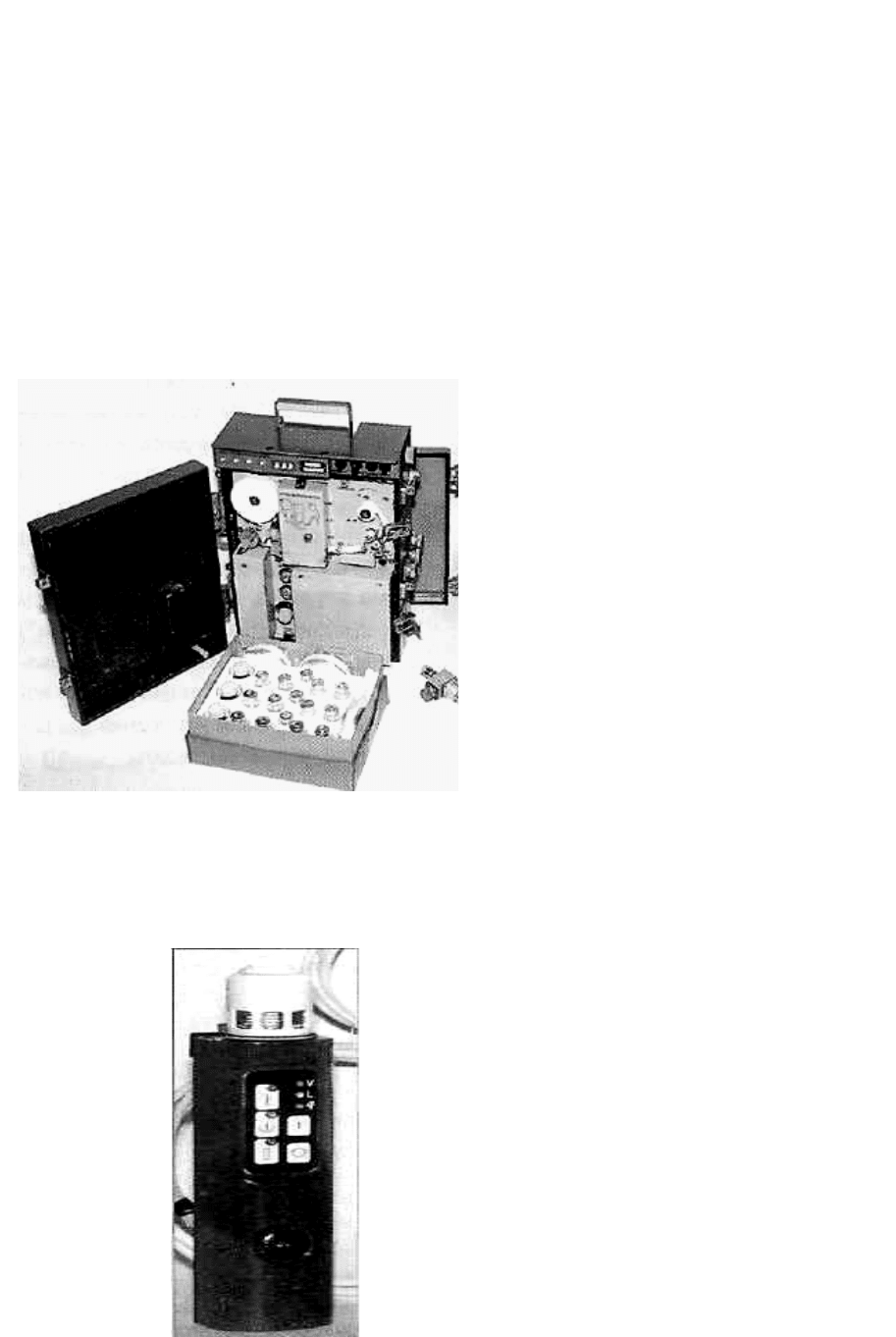

Рис. 65. Газосигнализатор ГСА-96.

Индивидуальный малогабаритный автоматический

газосигнализатор

Специально для оснащения

инспекторов и персонала на

объектах хранения и уничто-

жения ХО в рамках реализа-

ции конвенциальной про-

граммы разработан индиви-

дуальный малогабаритный

автоматический газосигнали-

затор, выдающий световой и

звуковой сигналы оповеще-

ния.

Быстродействие - 5 сек.

Масса прибора - 0,4 кг.

Рис. 66. Индивидуальный газосигнализатор.

137

9.6. ПЕРЕНОСНЫЕ ХИМИЧЕСКИЕ ЛАБОРАТОРИИ И

ПРОБООТБОРНИКИ

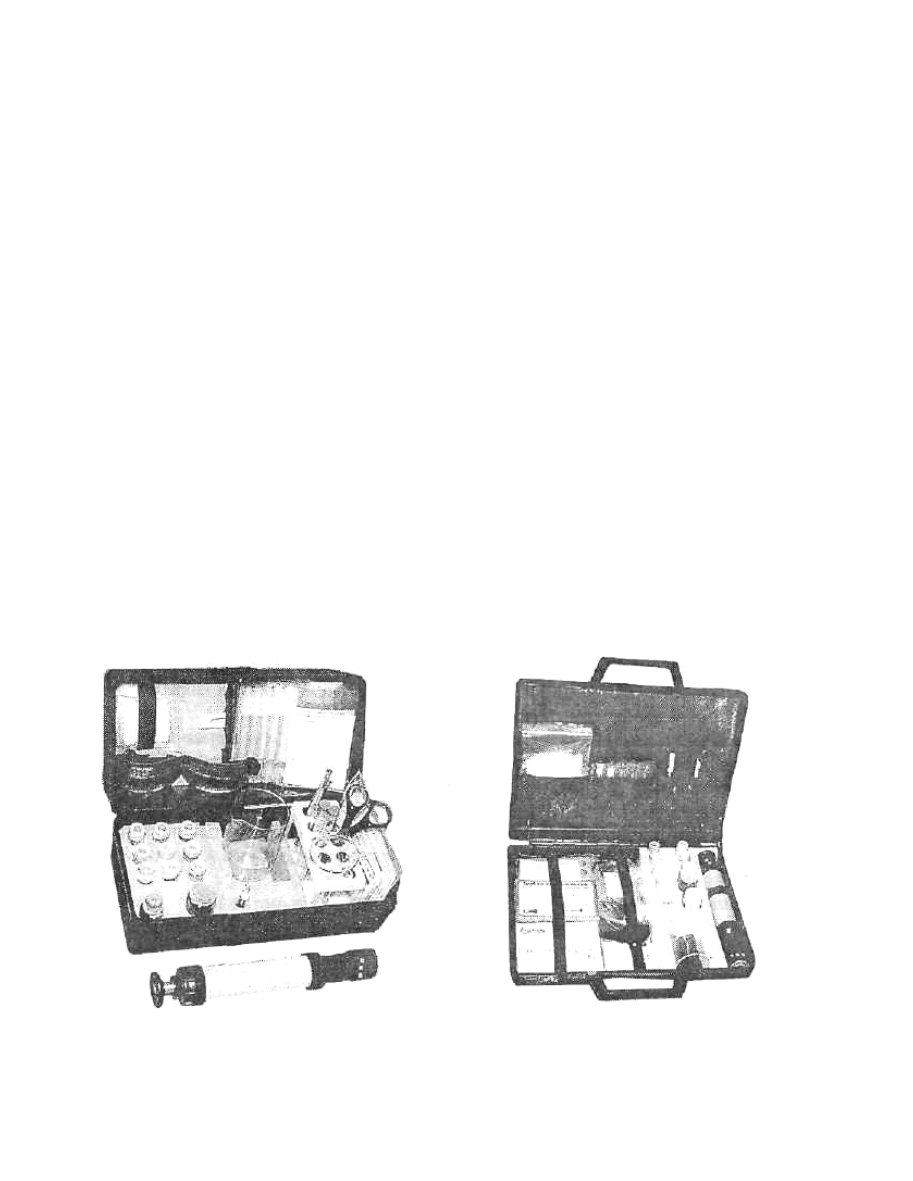

Медицинская полевая химическая лаборатория МПХЛ

На оснащении санитарно-эпидемиологических учреждений стоит ме-

дицинская полевая химическая лаборатория (МПХЛ). Она предназначена

для качественного и количественного определения ОХВ в пробах воды,

продовольствия, фуража, медикаментов, перевязочного материала и на

предметах медицинского и санитарно-технического оснащения. В частно-

сти, возможности МПХЛ позволяют проводить:

— качественное обнаружение ОХВ, алкалоидов и солей тяжелых ме-

таллов в воде и продовольствии;

— количественное определение ФОВ, ипритов и мышьяксодержащих

веществ в воде;

— определять полноту проведения дегазации воды, продовольствия,

фуража, медикаментов, перевязочного материала и предметов ухода;

— устанавливать зараженность воды, продовольствия и фуража неиз-

вестными ОХВ путем проведения биологических проб.

Запас реактивов, растворителей и материалов обеспечивает проведе-

ние лабораторией не менее 120 анализов. МПХЛ приспособлена для пере-

возки любыми видами транспорта, обслуживается одним лаборантом, про-

изводительность ее работы составляет 10…12 проб за 10 ч работы.

Мини-экспресс лаборатории «Инспектор-кейс» и «Пчелка»

Рис. 67. Модификации лаборатории «Пчелка».

Мини-экспресс лаборатории предназначены для измерения концен-

трации вредных веществ в воздухе рабочей зоны с помощью индикатор-

ных трубок. Принцип работы прибора аналогичен ВПХР. В состав мини-

экспресс лабораторий входят насос и индикаторные трубки:

— на стандартные ОВ: ИТ-36 на иприт; ИТ-44 на фосфорорганиче-

ские 0В; ИТ-45 на фосген, дифосген, хлорциан и синильную кислоту; ИТ-

46 на Би-Зет и др.

138

— на основные АХОВ: - аммиак (пределы концентраций – 5…40

мг/м

), хлор (0,5…15 мг/м

), сернистый ангидрит (5…100 мг/м

), оксиды

азота (2,5…50 мг/м

), синильную кислоту (0,15…1,5 мг/м

), фтористый во-

дород (2,5…400 мг/м

), углеводороды нефти (100…1300 мг/м

) и др. Насос

с индикаторными трубками размещаются в укладке массой 3,5 кг.

Комплект приспособлений для отбора проб

КПО

Комплект приспособлений для отбора проб КПО предназначен для

отбора проб почвы, воды, пищевых продуктов и других материалов, зара-

женных радиоактивными, отравляющими веществами и биологическими

средствами для анализа в лабораториях.

Для отбора проб почвы используется высекатель. При ударе высека-

теля о грунт стакан заполняется пробой. После этого нажатием на втулку

высекателя

проба выталкивается в банку. Для отбора проб твердого и

мерзлого грунта используется сверло. Измельченный сверлом грунт соби-

рается в банку совком-лопатой.

Для взятия пробы сыпучих материалов применяется щуп. Пробы с

помощью щупа необходимо брать из разных мест мешка (или другой тары)

с поверхностного слоя материала.

При отборе проб воды

из водоема используется водозаборник, позво-

ляющий брать пробы с любого уровня воды до глубины 30 м. Пробы с от-

крытых поверхностей техники берутся путем взятия мазков тампонами.

Отбор проб для проведения биологического анализа производится с

использованием пенала, в комплекте которого имеются четыре стеклянных

флакона. Для ловли насекомых в комплекте КПО имеется сачок

139

Глава 10.

КОМПЛЕКСЫ ВЫЯВЛЕНИЯ РХБ ОБСТАНОВКИ

Классификация комплексов выявления РХБ обстановки.

Автомобильные комплексы РХБ разведки. Автомобильные

комплексы лабораторного контроля. Воздушные и мор-

ские комплексы РХБ разведки. Средства сбора и обработ-

ки данных о РХБ обстановке.

10.1. КЛАССИФИКАЦИЯ КОМПЛЕКСОВ ВЫЯВЛЕНИЯ

РХБ ОБСТАНОВКИ

Комплексы радиационной, химической и биологической разведки

и контроля можно разделить на автомобильные комплексы РХБ разведки,

автомобильные комплексы лабораторного контроля, воздушные и морские

комплексы РХБ разведки, стационарные комплексы РХБ разведки и кон-

троля (табл. 28.)

Таблица 28.

Комплексы выявления РХБ обстановки

Автомобильные

комплексы

РХБ разведки

Автомобильные

комплексы

лабораторного

контроля

Воздушные и

морские

комплексы

РХБ

развед-

ки

Стационарные

комплексы

РХБ разведки и

контроля

Общевойсковые

машины

РХБ разведки

Автомобильная

полевая

химическая

лаборатория

Автомобильная

РХЛ

Вертолеты

РХБ разведки

Автоматизированная

система

контроля

радиационной

обстановки

(АСК-РО)

Разведывательно-

спасательные

машины

Машина

пробоотбора и

пробоподготовки;

Специальные

машины

РХБ разведки

Машина

биологической

разведки

Катера РХБ

разведки

Автоматизированные

системы

химического

анализа

(АСХА)

Автомобильные комплексы РХБ разведки включают:

— общевойсковые машины РХБ разведки;

— разведывательно-спасательные машины;

— специальные машины РХБ разведки.

Автомобильные комплексы лабораторного контроля включают:

— автомобильную полевую химическую лабораторию;

— автомобильную радиометрическую и химическую лабораторию типа «АЛ»;

— машину пробоотбора и пробоподготовки;

140

— машину биологической разведки.

Воздушные и морские комплексы РХБ разведки включают:

— вертолеты РХБ разведки;

— катера РХБ разведки.

Стационарные комплексы РХБ разведки и контроля включают:

— автоматизированные системы контроля радиационной обстановки

(АСК-РО);

— Автоматизированные системы химического анализа (АСХА)

10.2. АВТОМОБИЛЬНЫЕ КОМПЛЕКСЫ РХБ РАЗВЕДКИ

Автомобильные комплексы РХБ разведки включают:

— общевойсковые машины РХБ разведки;

— разведывательно-спасательные машины;

— специальные машины РХБ разведки.

К первой группе (общевойсковые машины РХБ разведки) относятся:

— химическая разведывательная машина УАЗ-469рх на базе автомо-

биля УАЗ-469;

— разведывательная химическая машина РХМ-4 (РХМ-4-01) на базе

бронетранспортера БТР-80;

Ко второй группе (разведывательно-спасательные

машины) относится

разведывательно-спасательная машина РCM-41-02.

К третьей группе (специальные машины РХБ разведки) относятся:

— комплекс наземной дистанционной химической разведки КДХР-1Н;

— радиационно - поисковая машина РПМ.

Автомобильные комплексы РХБ разведки обеспечивают:

- измерение уровней радиации на местности;

- измерение степени радиоактивного заражения различных поверхно-

стей, воды и продовольствия;

- обнаружение ОВ в

воздухе, на местности и различных поверхностях;

- обнаружение аэрозоля БС в воздухе;

- оповещение об опасности РХБ заражения;

- обозначение зараженных участков местности;

- отбор проб зараженных опасными химическими веществами, радио-

активными веществами и биологическими средствами;

- проведение контроля полноты дезактивации и дегазации;

- осуществление радиосвязи между разведывательными дозорами и

вышестоящим звеном.

Машина РСМ-41 -02

Разведывательно-спасательная машина РCM-41-02 (рис. 68) предна-

значена для оперативной доставки спасателей, командного состава и под-

разделений быстрого реагирования поисково-спасательной службы к месту

возникновения чрезвычайной ситуации, обеспечения аварийно-

спасательных работ и мероприятий по поиску и оказанию первой меди-
