более шести силовых кабелей с расстоянием между ними в свету 100 мм для
кабелей напряжением до 10 кВ и не менее 250 мм - для кабелей напряжением
35 кВ. Дальнейшее увеличение количества кабелей резко снижает пропускную
способность кабелей из-за их взаимного теплового влияние. При большем
числе силовых кабелей они могут быть проложены в той же траншее, но с
расстоянием между группами кабелей не менее 0,5 м или же в другой траншее
при расстоянии между траншеями не менее 1 м. Взаиморезервируемые кабели,
питающие установки 1 категории надёжности электроснабжения, должны про-
кладываться в раздельных траншеях. Кабели в траншее прокладываются «змей-
кой» для компенсации температурных деформаций и из-за возможных смеще-
ний почвы.
Кабели напряжением до 10 кВ прокладывают в траншеях глубиной 0,8 м,
напряжением 35 кВ – 1 м, при пересечении улиц и площадей независимо от
напряжения – 1 м от планировочной отметки и выполняются в блоках или
трубах. Для кабелей напряжением 110-220 кВ глубина траншеи не менее 1,5 м.
Прокладка кабельных линий 6-10 кВ по пахотным землям должна проводиться
на глубине не менее 1-1,2 м, при этом полоса земли над трассой может быть
занята под посевы.
Дно траншеи подсыпают просеянной землей или песком при толщине слоя
подсыпки 100 мм.

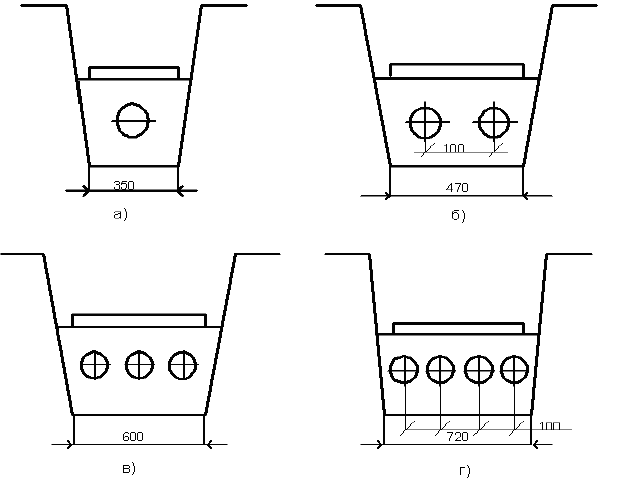

Защита электрических силовых кабелей от механических повреждений
выполняется железобетонными плитами для кабелей 35 кВ на всем протя-
жении, а для кабелей до 10 кВ – кирпичом или плитами, при этом кабели напря-
жением выше 1000 В защищают на всем протяжении, кабели до 1000 В – лишь
в местах частых раскопок, рис.3.24.
Засыпку траншеи производят землей, вырытой из траншеи, но без камней,
шлака, извести и другого строительного мусора.
В городах и поселках одиночные кабельные линии следует, как правило,
