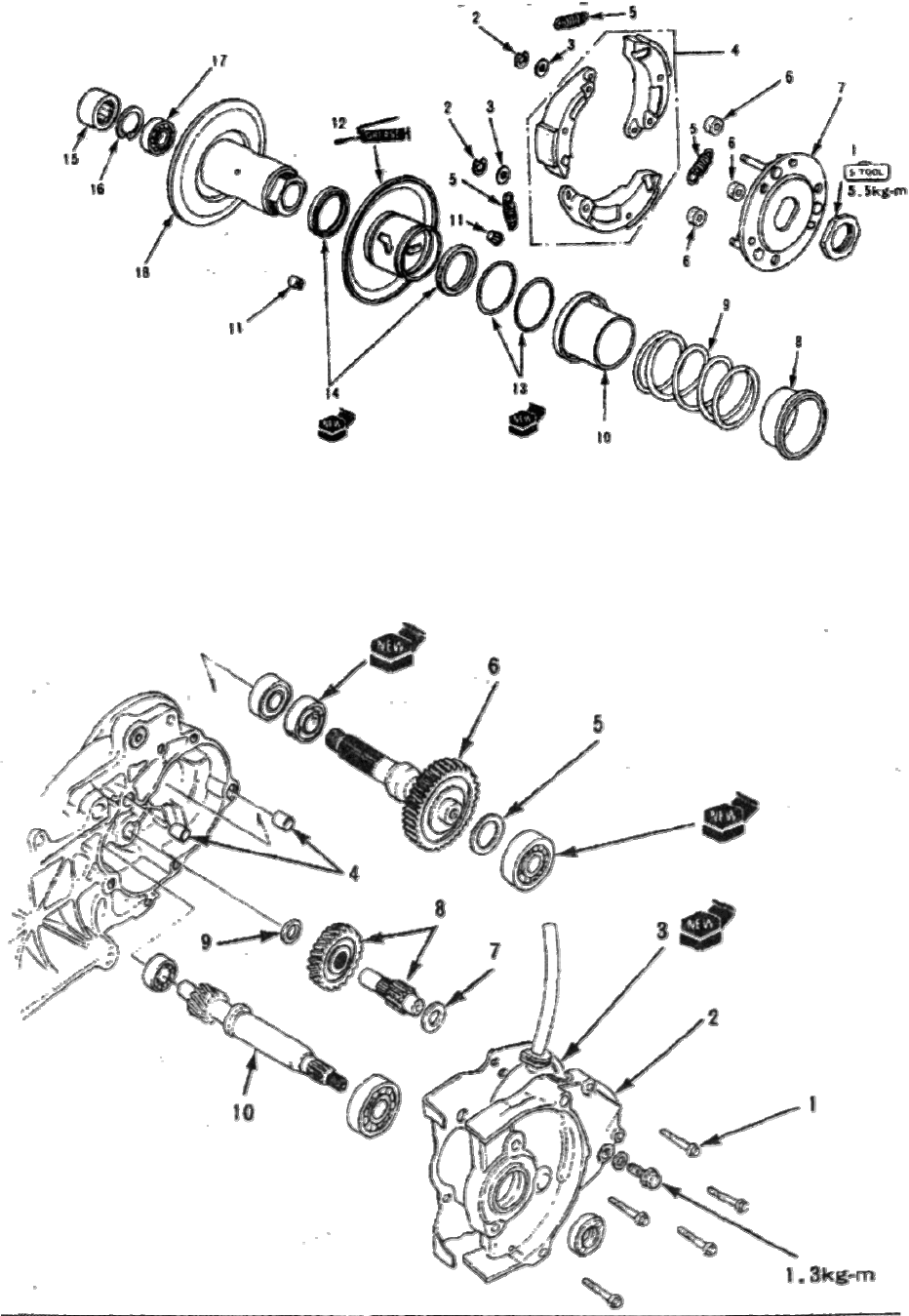

Узел сцепления. Разборка и сборка. 1 - гайка крепления, 2 - стопорное кольцо, 3 - шайба, 4 -

колодки сцепления, 5 - пружины колодок сцепления, б - демпфер, 7 - опорный диск, 8 - упорная

втулка пружины, 9 - пружина ведомого шкива, 10 - втулка, 11 - направляющий штифт, 12 -

подвижная щека ведомого шкива, 13 - кольцевое уплотнение, 14 - сальник, 15 - подшипник, 16 -

стопорное кольцо, 17 - подшипник, 18 - неподвижная щека.

Главная передача

Главная передача. Разборка и сборка. 1 - болт крепления, 2 - крышка редуктора, 3 -

прокладка, 4 - установочный штифт, 5 - шайба, 6 - выходной вал, 7 - шайба, 8 - промежуточные

шестерни, 9 - шайба, 10 - входной вал.

Картер двигателя

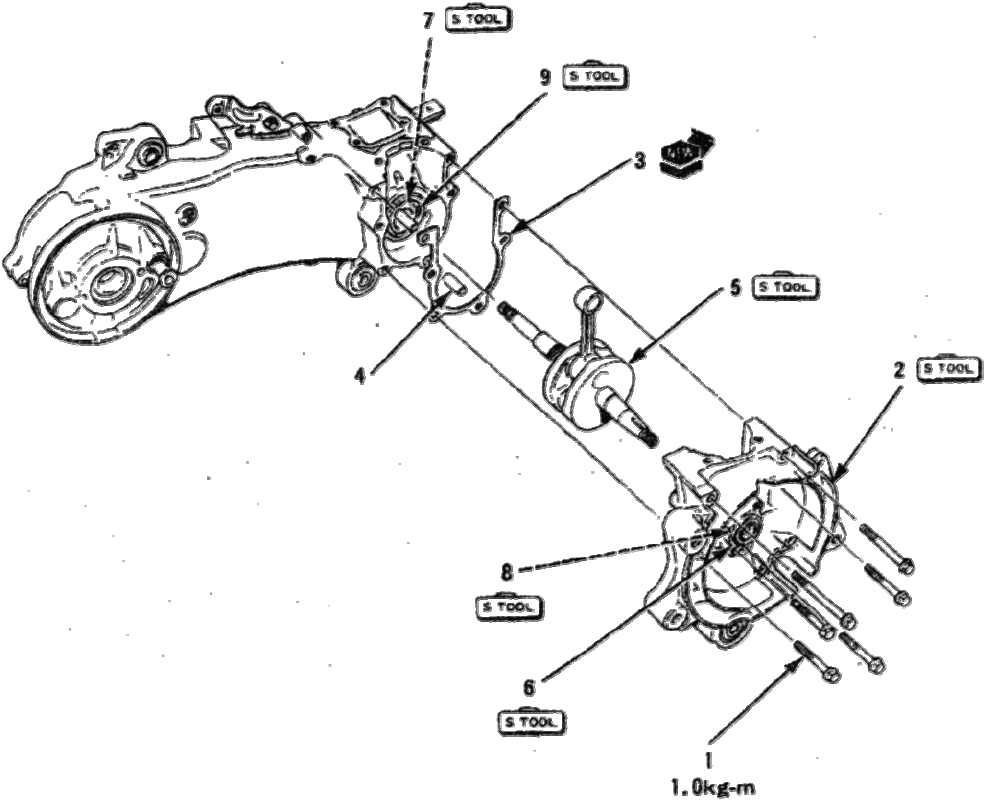

Картер двигателя. Снятие и установка.

1 - болты крепления,

2 - крышка картера,

3 - прокладка,

4 - установочный штифт,

5 - коленчатый вал,

6 - правый сальник,

7 - левый сальник,

8 - правый подшипник,

9 - левый подшипник.

Проверка и ремонт силового агрегата

1. Очистите головку цилиндра.

а) Очистите поверхность головки от остатков

прокладки и нагара. Примечание: будьте осторожны,

чтобы не повредить поверхность головки цилиндра,

сопрягаемую с прокладкой.

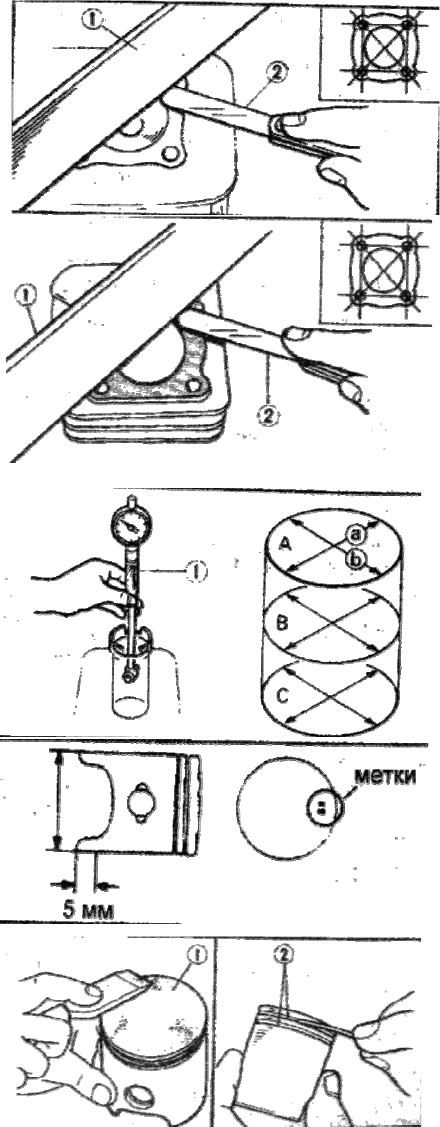

2. Проверьте головку цилиндра. Прецизионной

линейкой и плоским щупом, как показано на

рисунке, проверьте не плоскостность рабочей

поверхности головки цилиндра.

Максимально допустимая не плоскостность...,02 мм

Если величина не плоскостности превышает

максимально допустимую, замените головку

цилиндра или отшлифуйте ее.

3. Очистите внутреннюю поверхность выпускного

патрубка цилиндра от нагара.

4. Проверьте цилиндр.

а) Прецизионной линейкой и плоским щупом,

как показано на рисунке, проверьте не плоскостность

поверхности цилиндра.

Максимально допустимая не плоскостность..0,02 мм

Если величина не плоскостности превышает

максимально допустимую, замените цилиндр или

отшлифуйте его.

Индикатором-нутромером измерьте диаметр цилиндра

на трех уровнях в поперечном (а) и продольном (о)

направлениях, как показано на рисунке. Если диаметр

больше максимально допустимого, замените его.

Диаметр цилиндра:

SK50Mj

номинальный..........39,000-39,020 мм

максимальный....................39,050 мм

SK50MK, SZ50P метка "А"

номинальный..........39,000-39,005 мм

максимальный....................39,050 мм

без метки

номинальный..........39,005-39,010 мм

максимальный....................39,050 мм

Максимальная конусность......0,05 мм

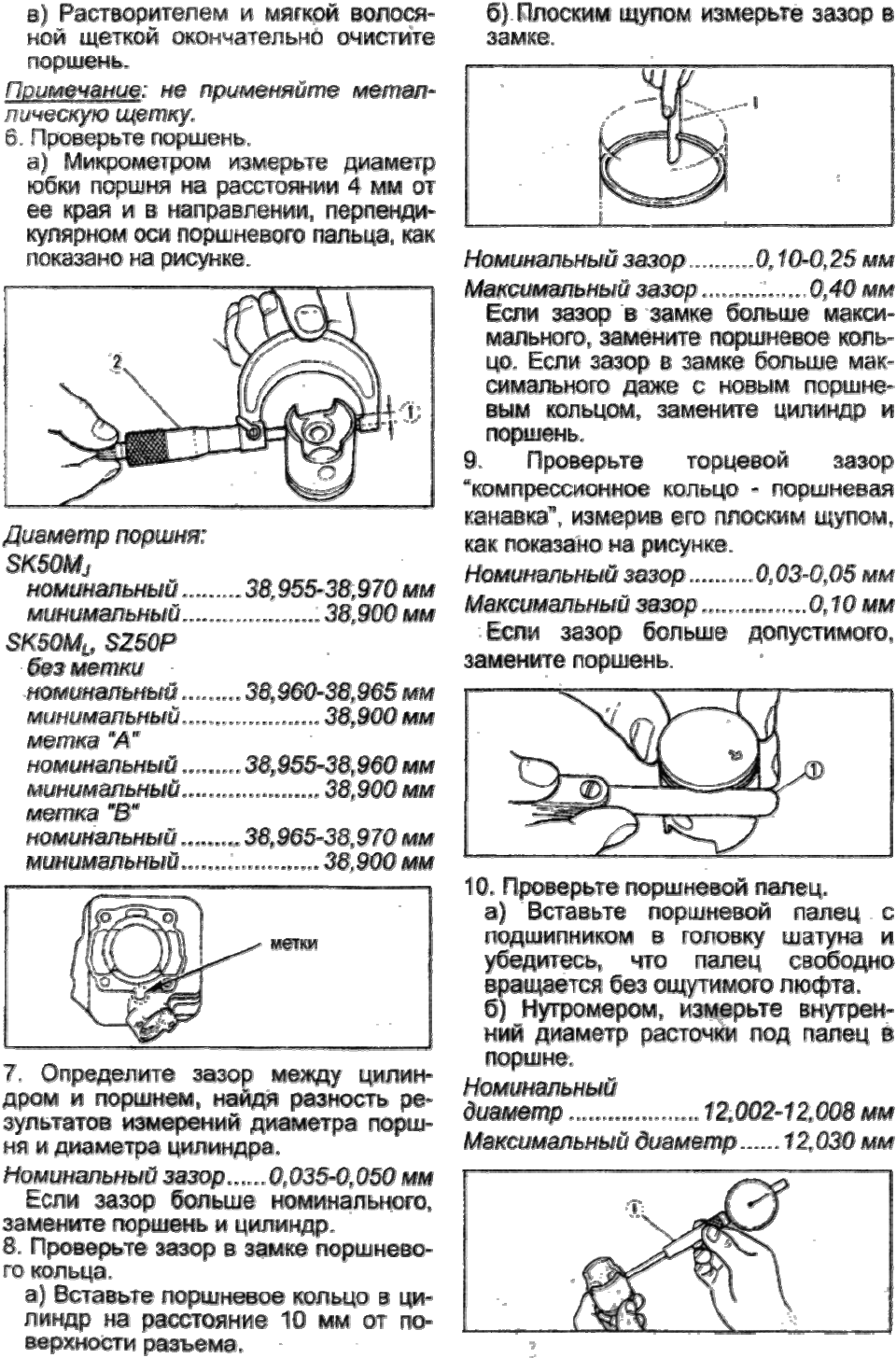

5. Очистите поршень.

а) Скребком удалите нагар и другие углеродные отложения с днища поршня.

б) Очистите канавки поршня от отложений куском сломанного кольца.

Ходовая часть

Передняя подвеска и передний тормоз (SK50Mj,L)

Снятие и установка переднего колеса (SK50MJL).

1 - винт крепления,

2 - трос спидометра,

3 - регулировочная гайка переднего тормоза,

4 - втулка рычага тормоза,

5 - трос переднего тормоза,

6 - гайка оси,

7 - ось переднего колеса,

8 - втулка,

9 - переднее колесо,

10 - переднее крыло,

11 - узел переднего тормоза,

12 - пыльник,

13 - левый подшипник,

14 -дистанционная втулка,

15 - правый подшипник.

Проверка узла переднего тормоза

1. Измерьте свободный ход рычага тормоза и

при необходимости отрегулируйте его.

Номинальный ход....................10-20 мм

2. Измерьте диаметр внутренней поверхности

тормозного барабана.

Номинальный диаметр............95,0 мм

Максимальный диаметр..........95,5 мм

3. Измерьте толщину тормозных накладок.

Номинальная толщина..............3,0 мм

Минимальная толщина..............2,0 мм

1 - пыльник, 2 - левый подшипник, 3 - дистанционная втулка, 4 - правый подшипник.

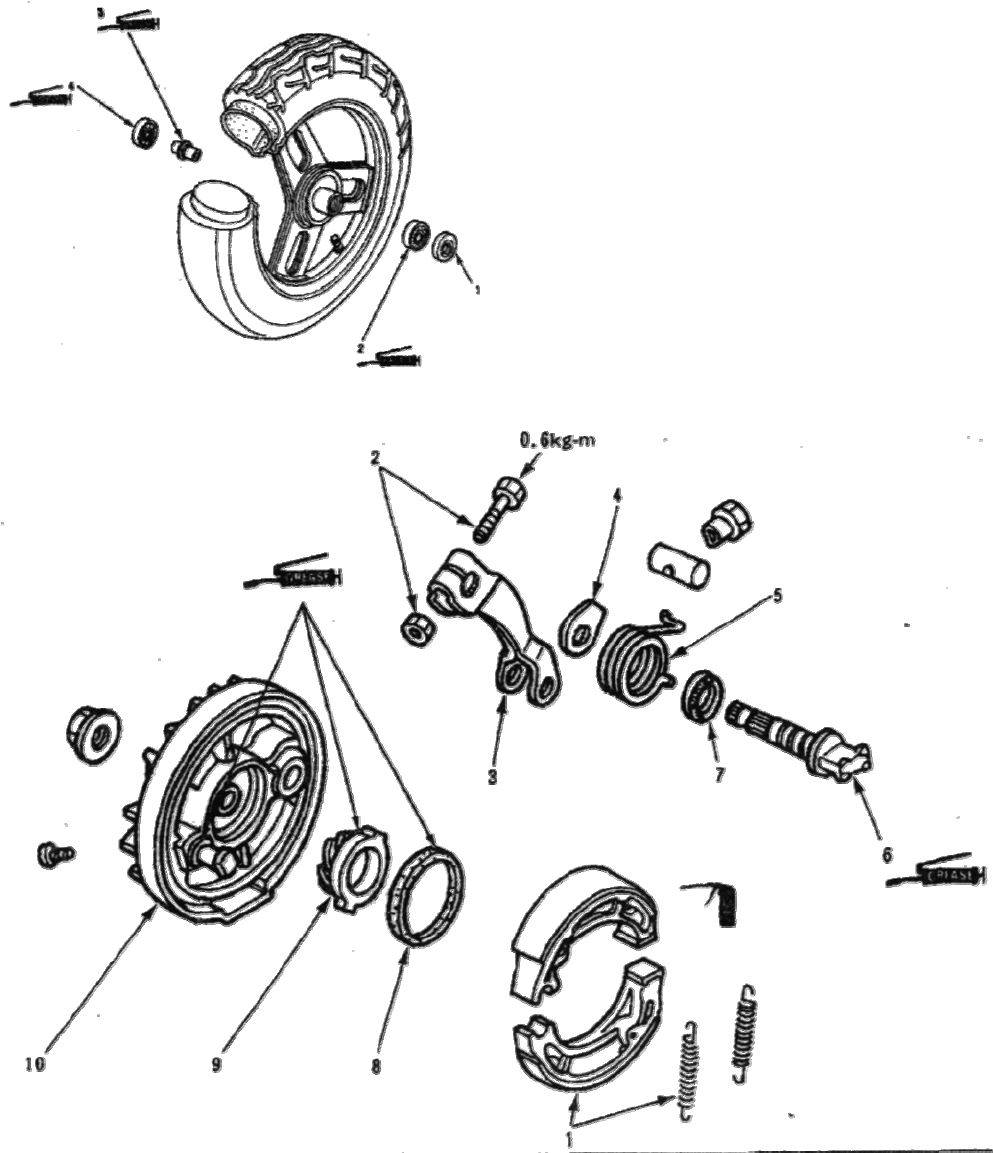

Разборка и сборка узла переднего тормоза (SK50MJL).

1 - тормозные колодки с пружинами,

2 - болт крепления,

3 - рычаг,

4 - индикатор износа накладок,

5 - возвратная пружина,

6 - разжимной кулачок,

7 - сальник разжимного кулачка,

8 - пыльник,

9 - шестерня спидометра,

10 - корпус узла переднего тормоза.

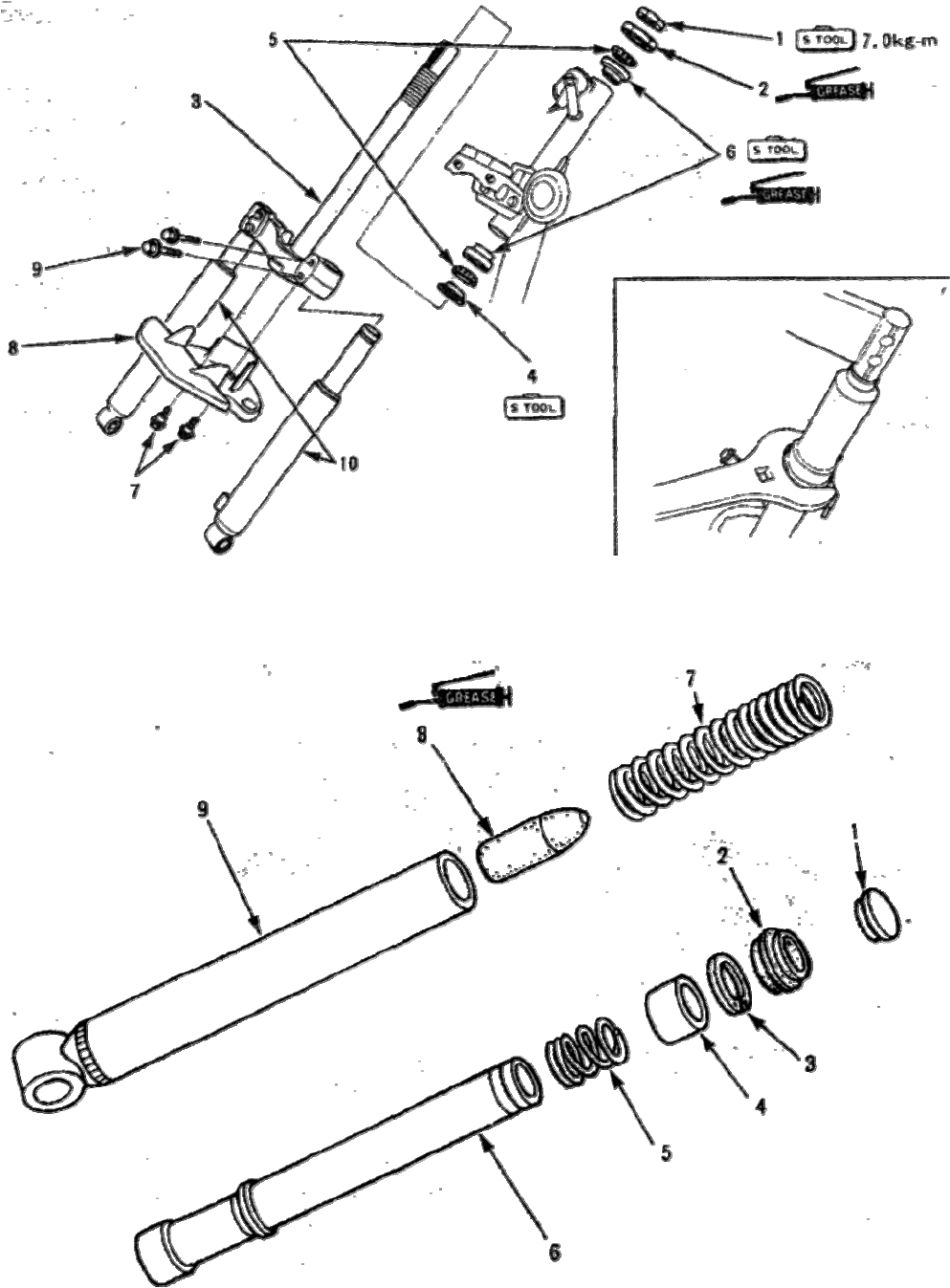

Рулевая колонка (SK50MJ,L). Разборка и сборка. 1 - гайка крепления рулевой колонки, 2

- верхняя крышка, 3 - рулевая колонка, 4 - нижняя крышка, 5 - подшипники, 6 - крышки

подшипников, 7 - болты крепления, 8 - крепление переднего крыла, 9 - болт крепления, 10 -

передняя вилка.

Передняя вилка (SK50MJL). Разборка и сборка. 1 - крышка пера передней вилки, 2 -

пыльник, 3 - стопорное кольцо, 4 - втулки, 5 - пружина хода отдачи, 6 - неподвижная труба пера

передней вилки, 7 - пружина пера передней вилки, 8 - резиновый демпфер, 9 - подвижный

наконечник.

Тормозная система с дисковым передним тормозом (SK50ML-II)

Переднее колесо. Снятие и установка.

1 - винт крепления троса спидометра,

2 - трос спидометра,

3 - гайка оси,

4 - ось колеса,

5 - переднее колесо,

6 - втулка,

7 - привод спидометра.
