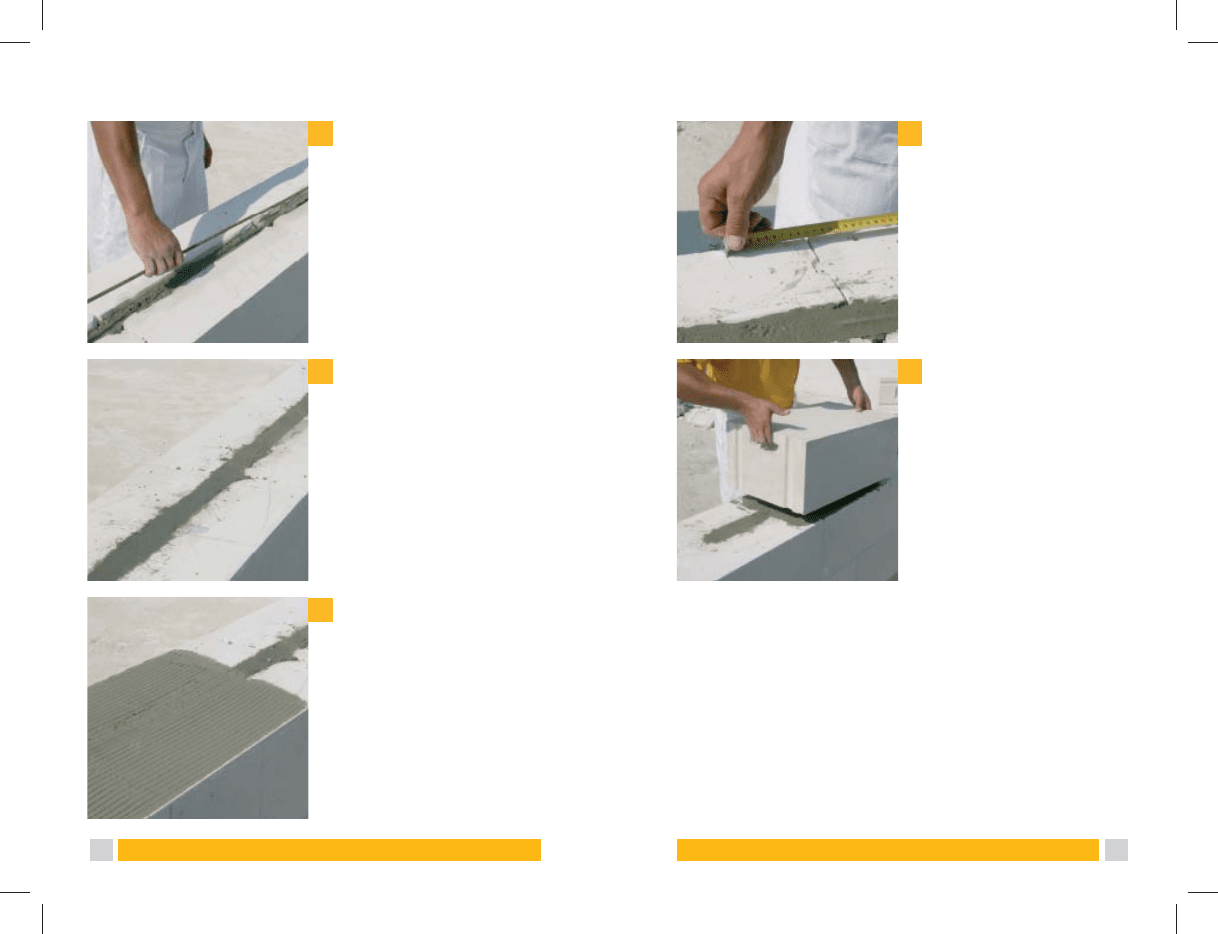

Армирование под оконным проемом

Если ширина оконного прое-

ма более 1,80 м, то под пред-

полагаемым окном в предпо-

следнем ряду блоков следует

монтировать горизонтальную

арматуру. Обозначаем на по-

верхности блоков планируе-

мую длину оконных проемов.

Длина арматуры должна быть

длиннее оконного проема не

менее чем на 0,5 м с каждой

стороны.

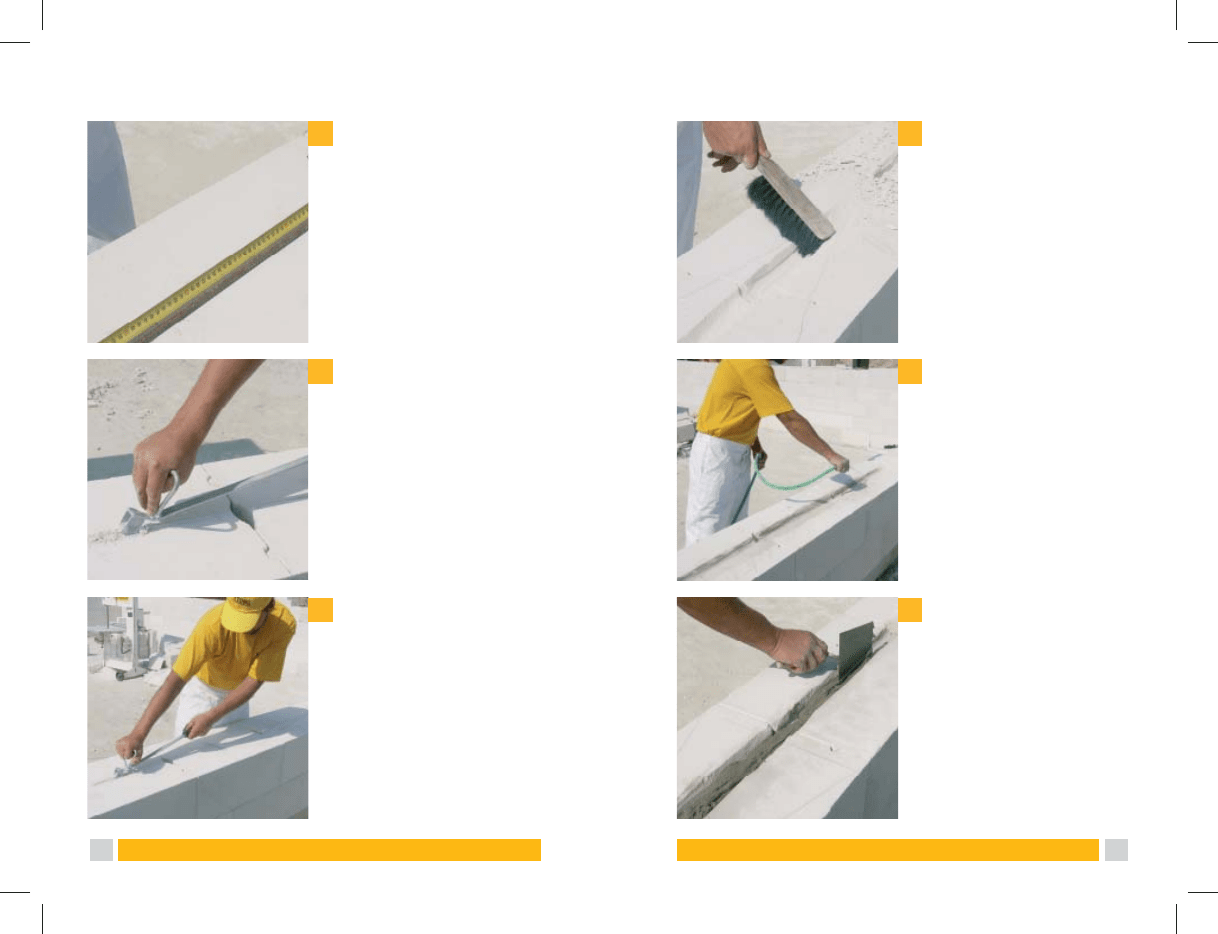

При помощи ручного штро-

бореза

YTONG

в средней

части кладки блоков дела-

ем пазы, соответствующие

длине арматуры.

Паз должен иметь размеры

не менее 40 х 40 мм.

Тщательно удаляем пыль,

которая образовалась при

вырезке пазов. Благодаря

этому раствор будет иметь

лучшее сцепление с бло-

ками.

Перед заполнением паза

раствором и укладкой ар-

матуры необходимо увлаж-

нить паз водой.

Заполняем цементным

раствором подготовленный

паз до половины глубины.

Для этого можно исполь-

зовать и раствор YTONG

для тонкошовной кладки

блоков.

1 4

Армирование под оконным проемом Армирование под оконным проемом

22 23

Вкладываем в паз сталь-

ной стержень (арматуру),

лучше всего — из профи-

лированной стали диаме-

тром не менее 6 мм.

После погружения стерж-

ня в цементный раствор

полностью заполняем паз

раствором, при необходи-

мости удаляем мастерком

его излишек. Выравниваем

поверхность кладки, уда-

ляем щёткой загрязнения

и пыль.

Для продолжения работы

нет необходимости в тех-

нологическом перерыве.

Приступаем к кладке оче-

редного ряда блоков,

который будет находить-

ся непосредственно под

оконным проемом. При

этом необходимо следить

за перевязкой блоков ми-

нимум на 10 см.

Блоки кладутся на тонкий

слой раствора YTONG

для

тонкошовной кладки.

7 10

118

Армирование под оконным проемом Армирование под оконным проемом

24 25

Перемычки YTONG

для несущих и ненесу-

щих внешних и внутренних стен

Перемычки имеют высоту

125 мм и достигают своей

несущей способности пе-

рекрытием как минимум

одним рядом кладки бло-

ков YTONG

Необходимая ширина перекрытия получается из комбинации

готовых перемычек YTONG

разной ширины. Глубина опоры

составляет минимум 250 мм. В местах опирания перемычки

укладываются на раствор YTONG

для тонкошовной кладки.

Для наружной стены тол-

щиной 50 см можно ис-

пользовать две перемычки

шириной 175 мм и пере-

мычку с шириной 150 мм.

(Альтернативно — четыре пе-

ремычки с шириной 125 мм)

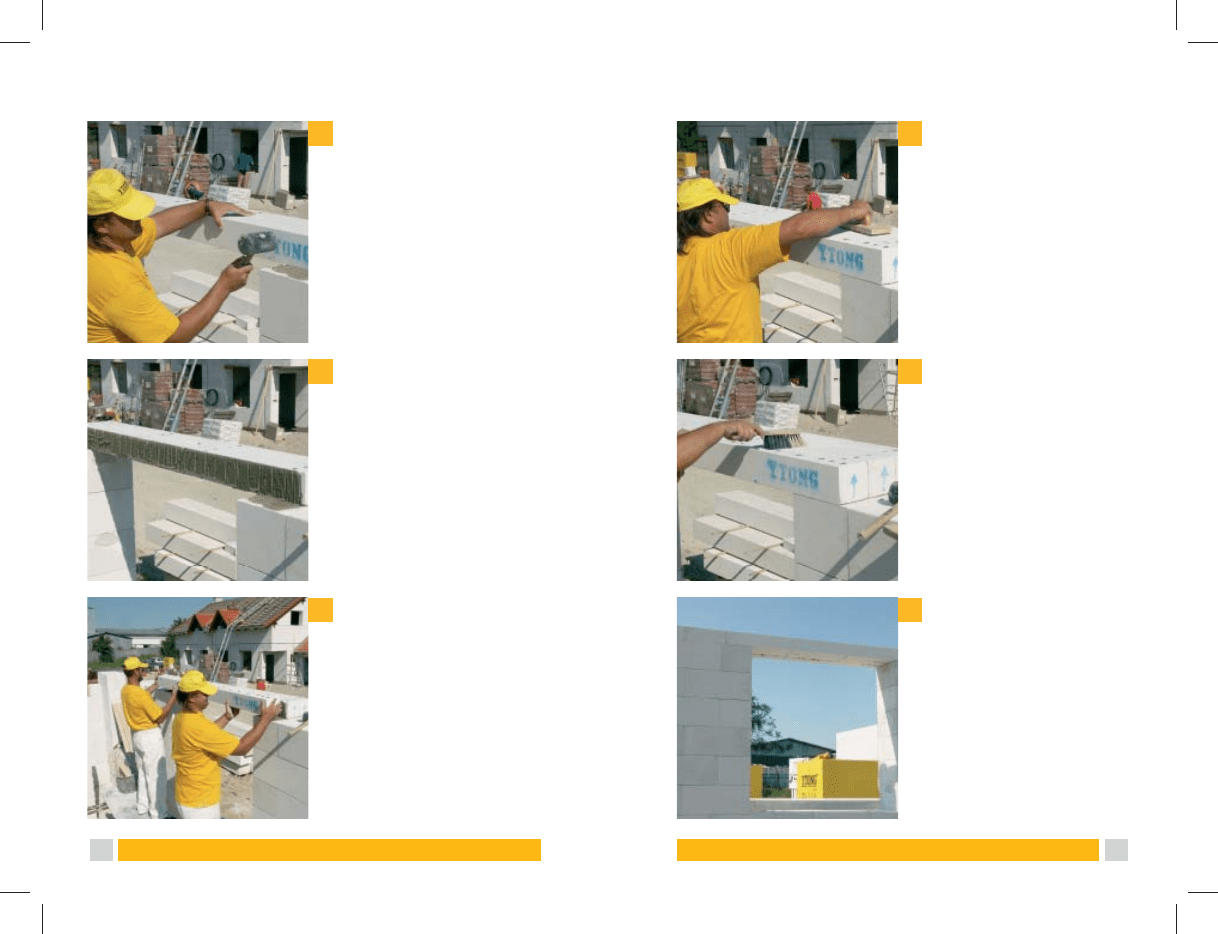

Перемычка укладывается

так, чтобы напечатанная

на ней стрелка указывала

вверх.

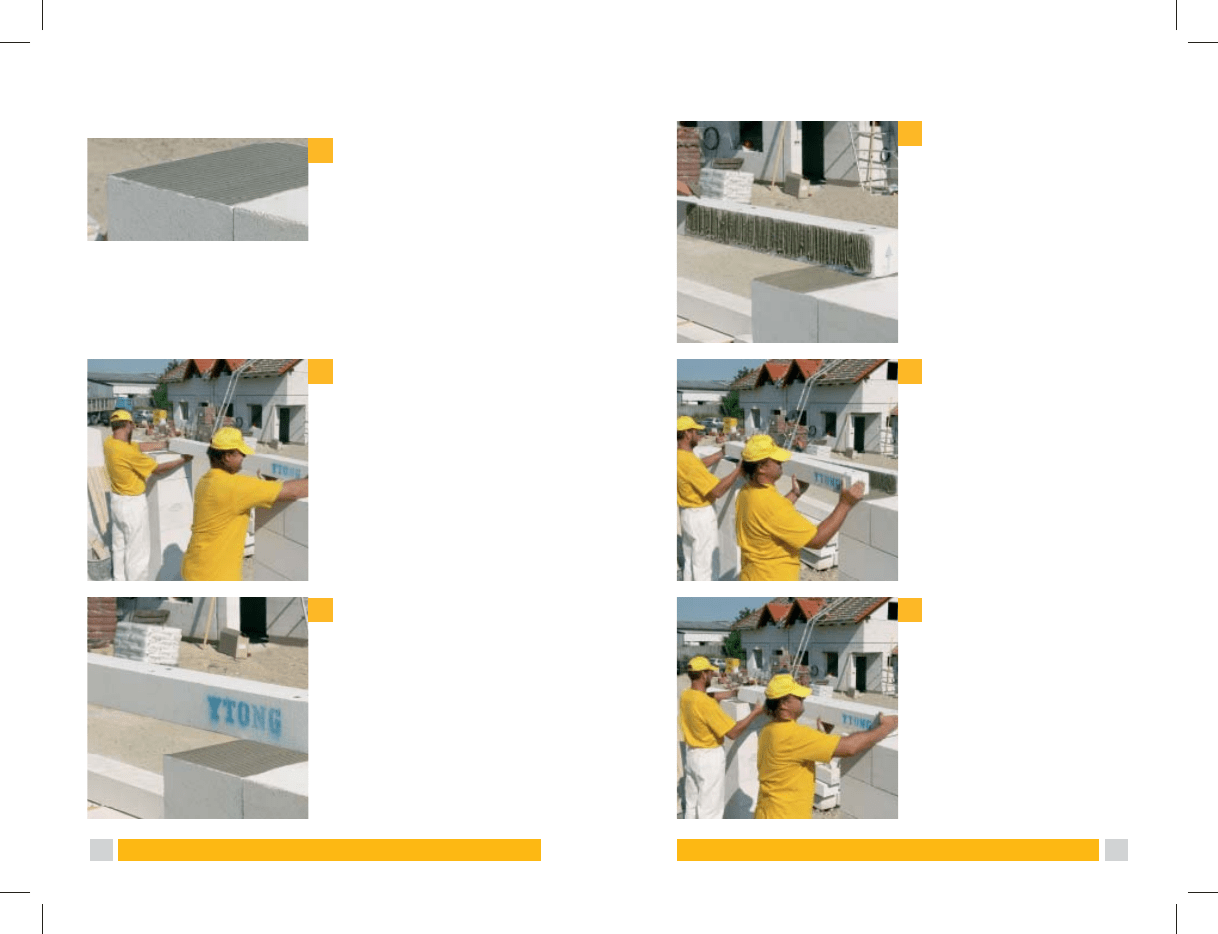

Укладывание следующей

перемычки.

Все перемычки должны

плотно прилегать друг

к другу.

При использовании ком-

бинаций из перемычек

связывание между ними

осуществляется за счет

раствора YTONG

для тон-

кошовной кладки.

Перемычки YTONG

для несущих и ненесущих внешних и внутренних стен Перемычки YTONG

для несущих и ненесущих внешних и внутренних стен

26 27

Укладывание следующей

перемычки.

Укладывание следующей

перемычки.

Положение перемычки ре-

гулируется при помощи ре-

зинового молотка.

Неровности на поверхно-

сти перемычек выравнива-

ются рубанком YTONG

После этого поверхность

должна быть очищена щет-

кой от грязи и пыл

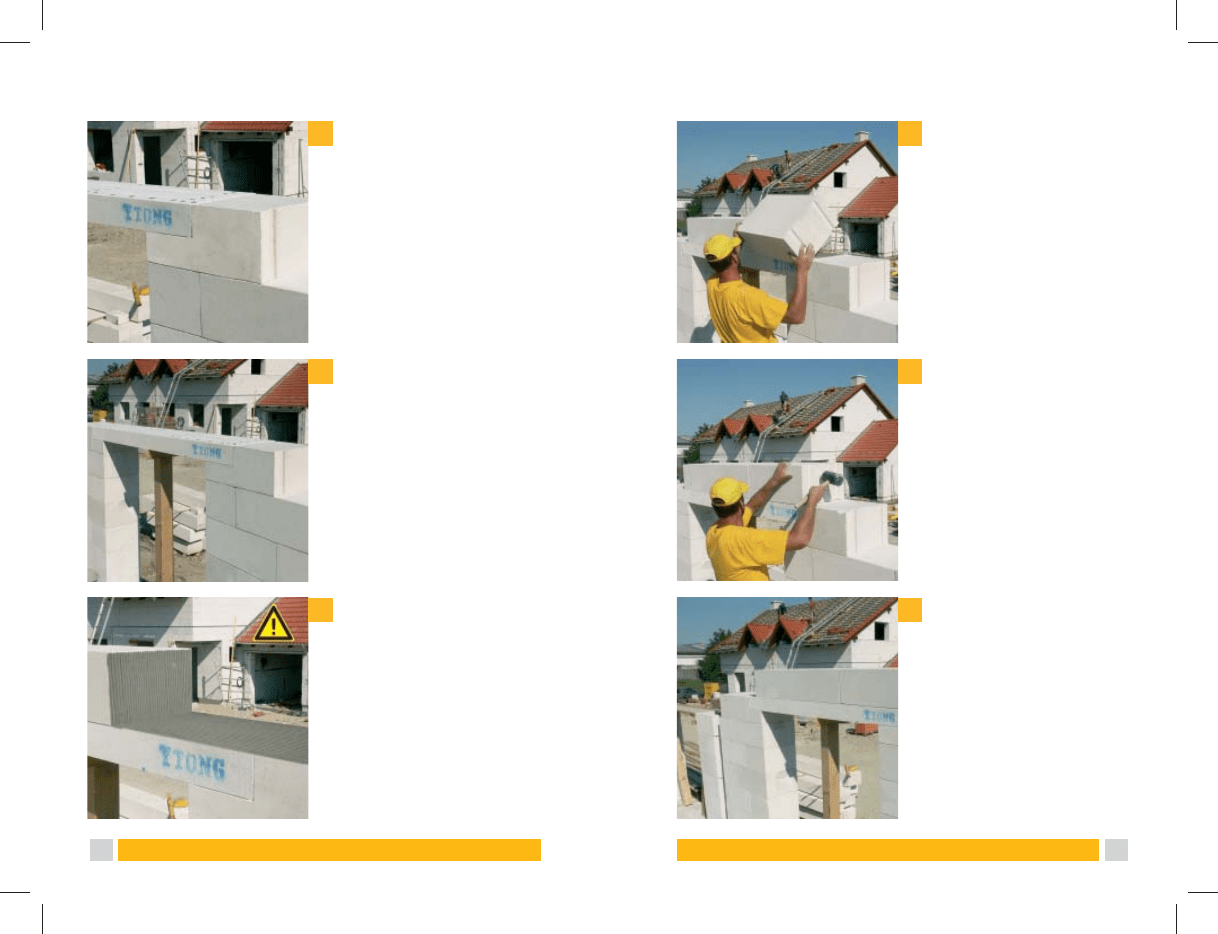

Если перемычки уклады-

ваются на блоки со стан-

дартной высотой, то для

достижения требуемой вы-

соты стены может потре-

боваться выравнивающий

слой из блоков.

7 10

Перемычки YTONG

для несущих и ненесущих внешних и внутренних стен Перемычки YTONG

для несущих и ненесущих внешних и внутренних стен

28 29

Также перемычка может

быть уложена на блоки

с предварительным выпи-

лом. Глубина опирания не

менее 250 мм.

Максимальная длина пере-

мычки должна составлять

не более 1,25 м. При боль-

шей длине требуются до-

полнительные опоры.

Блоки укладываются на пе-

ремычку на раствор YTONG

для тонкошовной кладки.

Вертикальные стыки при

этом также осуществляются

с применением тонкошов-

ного раствора (вне зависи-

мости от наличия системы

«паз-гребень»).

Блоки выравниваются при

помощи резинового мо-

лотка.

Перемычки приобретают

несущую способность по-

сле затвердевания рас-

твора YTONG

для тон-

кошовной кладки. После

затвердевания раствора

поддержка монтажа может

быть удалена.

Обратите внимание на то,

что необходимо распре-

делять раствор в стыках

по всей поверхности бло-

ков.

13 16

Перемычки YTONG

для несущих и ненесущих внешних и внутренних стен Перемычки YTONG

для несущих и ненесущих внешних и внутренних стен

30 31

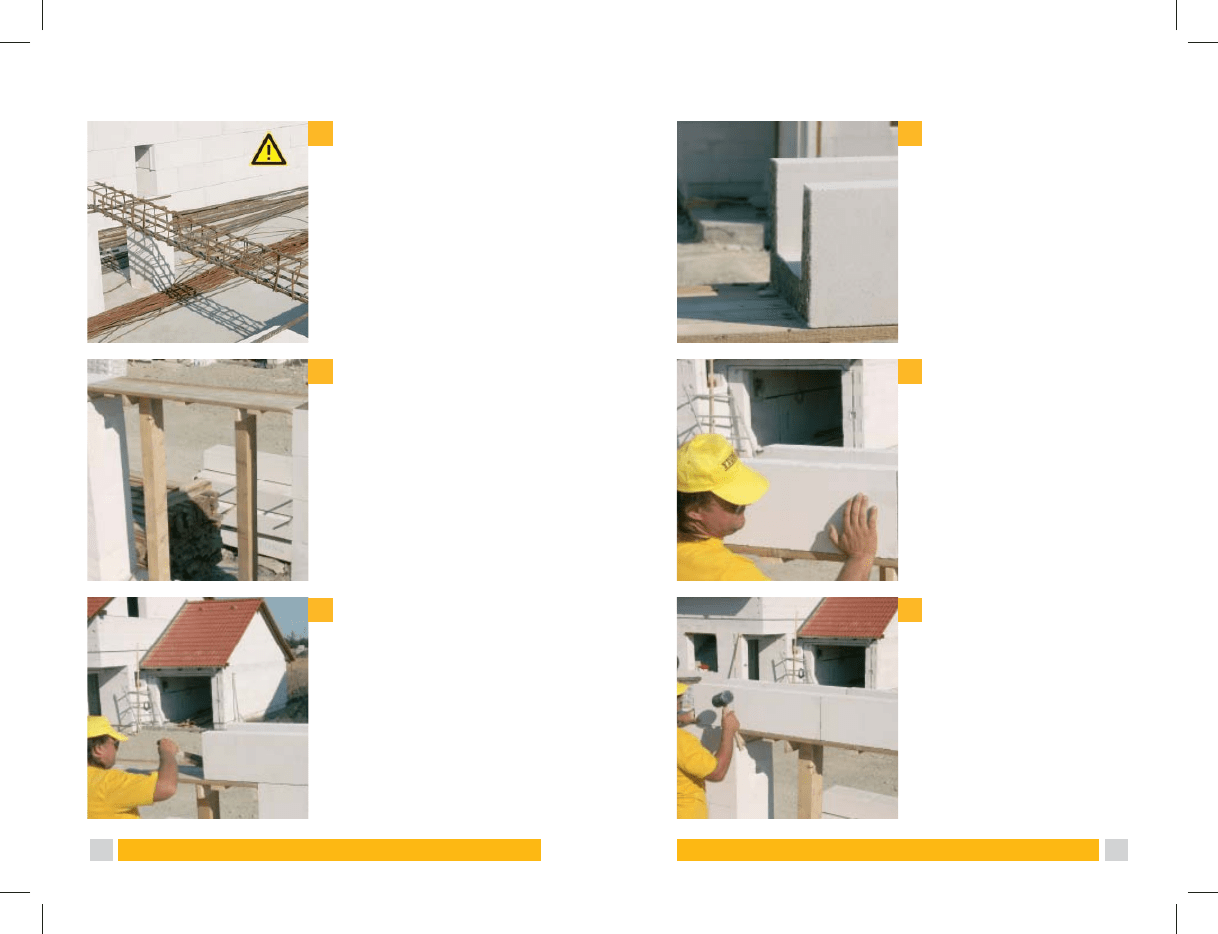

U-образные блоки YTONG

являются элементами опа-

лубки для железобетона. Же-

лезобетонная часть должна

иметь соответствующее про-

веденным расчетам арми-

рование. Для армирования

лучше всего подходит про-

странственный арматурный

каркас.

U-образные блоки YTONG

укладываются на подго-

товленное горизонтальное

основание. Эту функцию

отлично выполняет доска

или брус. Основание долж-

но иметь надежную опору,

чтобы во время заливки

перемычка не прогибалась.

U-образные блоки YTONG

укладываются на подготов-

ленное основание так, что-

бы глубина опирания пере-

мычки составляла не менее

250 мм.

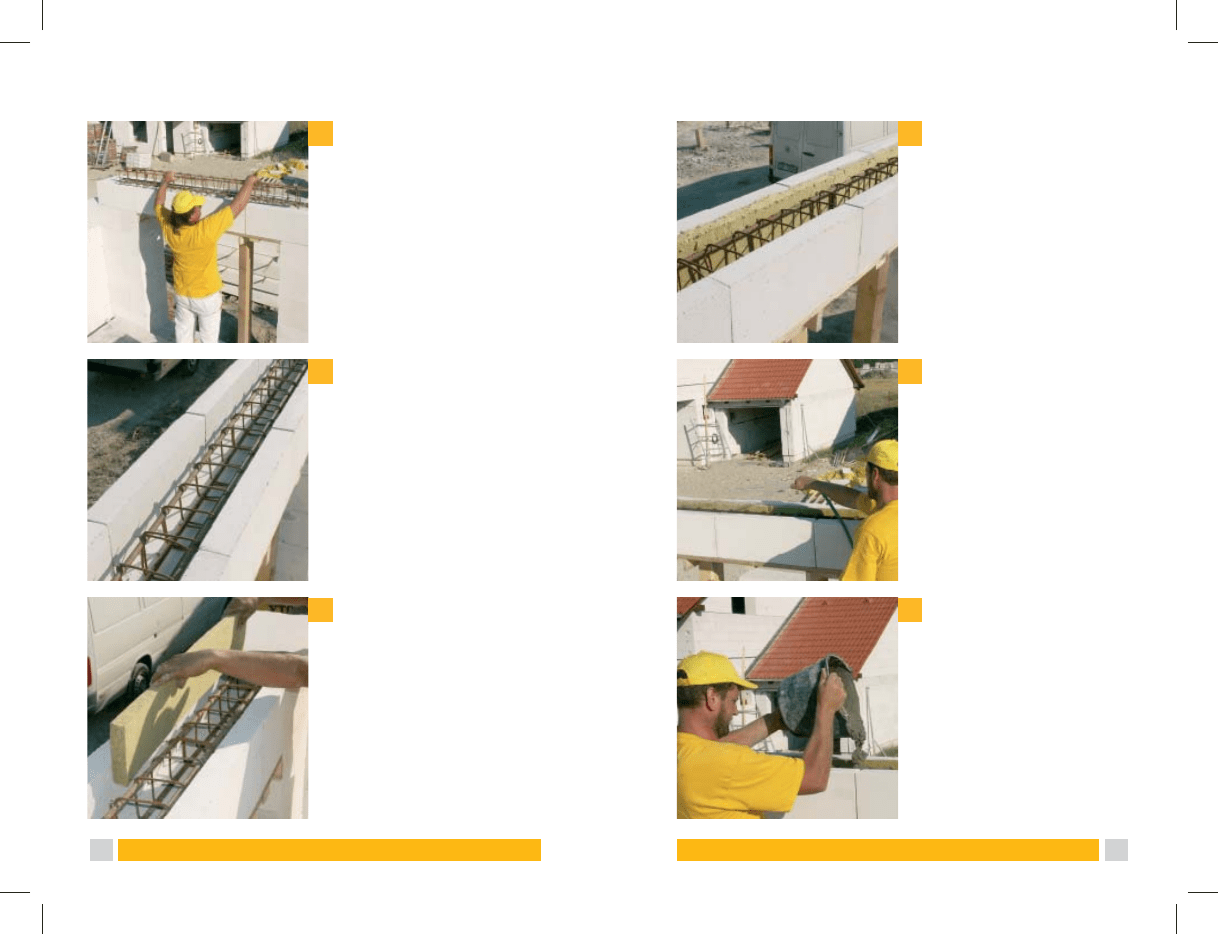

Перемычки из U-образных блоков YTONG

Блоки выравниваются

с помощью резинового

молотка.

Проверяем ровность клад-

ки U-образных блоков

YTONG

Вертикальные швы между

U-образными блоками

заполняются раствором

YTONG

для тонкошовной

кладки блоков.

1 4

Перемычки из U-образных блоков YTONG

32 33

Арматурные каркасы укла-

дываются ближе к внутрен-

ней грани U-перемычки.

Между внешней стенкой

U-перемычки и арматур-

ным каркасом вкладывает-

ся теплоизоляция.

Закладываем и фиксируем

арматурные каркасы.

Изображение правильно

подготовленной перед бе-

тонированием перемыч-

ки из U-образных блоков

YTONG

Перед началом бетониро-

вания смачиваем водой

U-перемычку.

Для бетонирования приме-

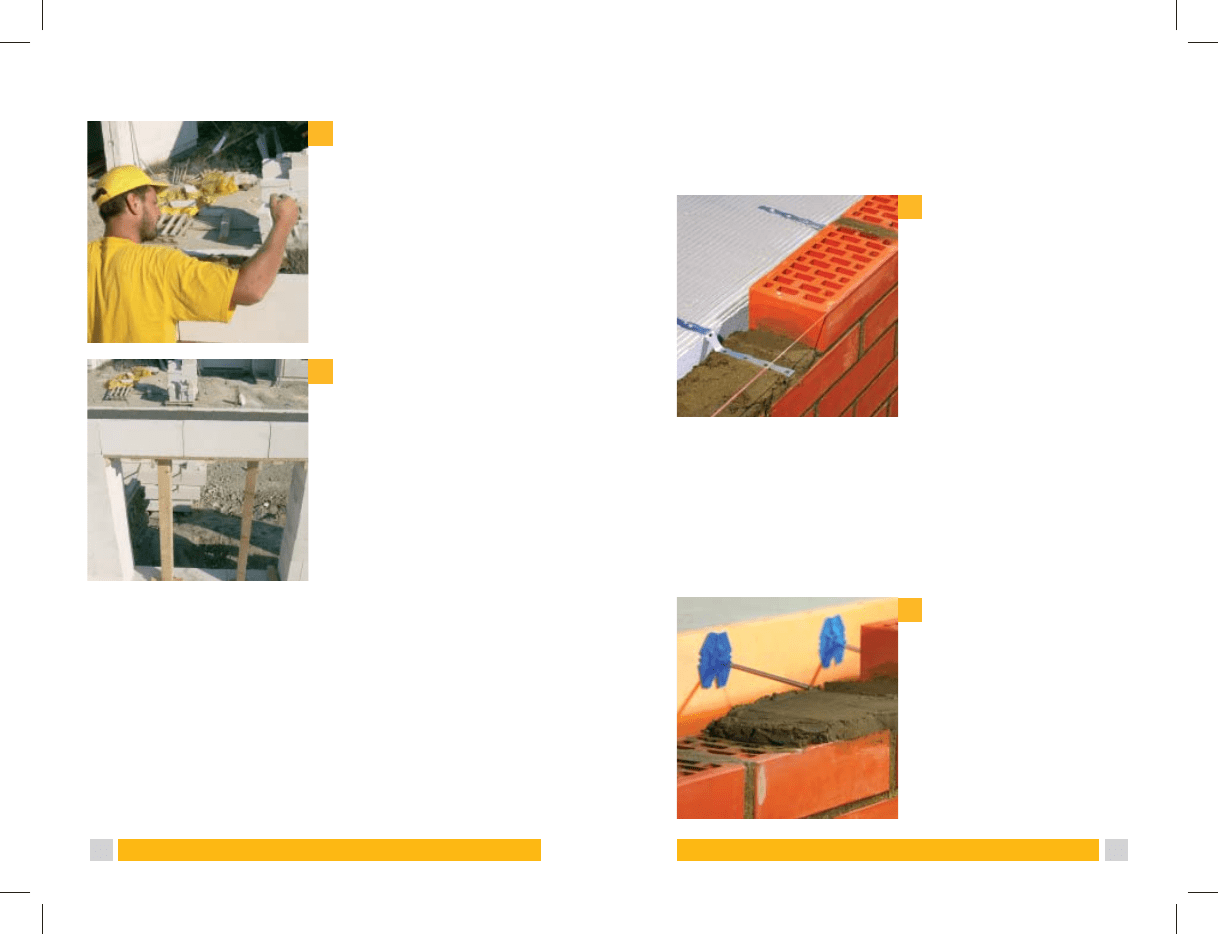

няем бетон установленного

проектом класса.

7 10

Перемычки из U-образных блоков YTONG

34 35

Выравниваем поверхность

залитого бетона.

Тщательно уплотняем бетон.

Соединение кладки из газобетона YTONG

с другими материалами

Соединение блоков YTONG

с кладкой ограждающих стен

из кирпича

Крепление ограждающей

кирпичной кладки к стене

из газобетонных блоков

YTONG

осуществляется

при помощи специальных

анкеров с передвижными

влагозащитными шайбами.

При строительстве много-

слойных стен кладка

ограждающей стены (как

правило, из кирпича) кре-

пится к несущей стене из

блоков YTONG

при помо-

щи гибких анкеров. Анкеры

выполняются из нержа-

веющей или оцинкованной

стали и устанавливаются

из расчета всреднем не ме-

нее 5 шт. на 1 кв. м. Анкер

размещается в шве между

блоками YTONG

в процес-

се кладки стены, а затем,

при возведении кирпичной

стенки, отгибается и заво-

дится в соответствующий

шов кирпичной стены.

 Перемычка приобретает несущую способность только

после полного затвердевания бетона.

 Удаление временных опор допускается только после

достижения несущей способности перемычки.

Перемычки из U-образных блоков YTONG

Соединение кладки из газобетона YTONG

с другими материалами

36 37

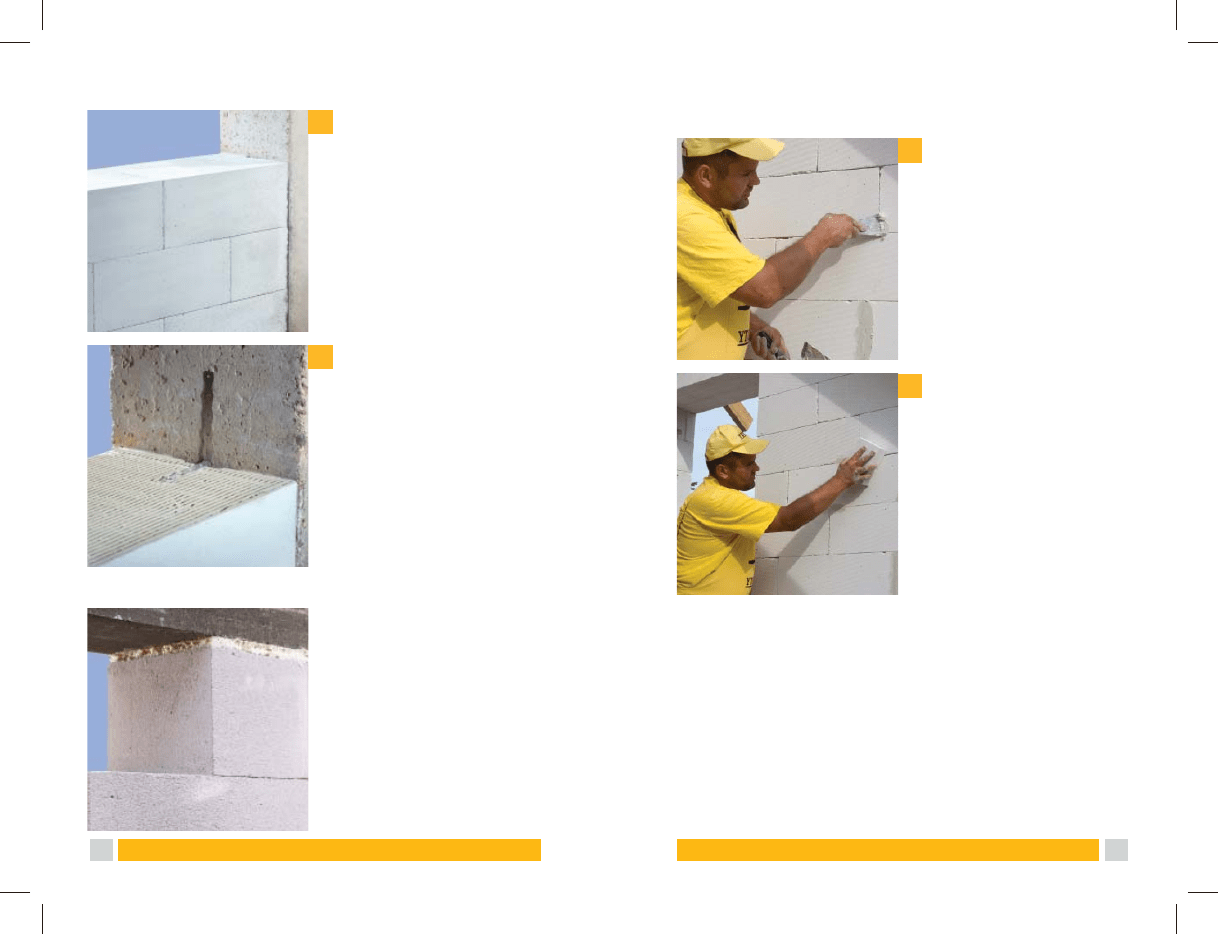

Соединение блоков YTONG

с железобетоном

Примыкание блоков YTONG

к перекрытиям

Места примыкания блоков

YTONG

к перекрытиям или

балкам каркасной конструк-

ции заполняются монтаж-

ной пеной, благодаря чему

стена приобретает допол-

нительную устойчивость.

Соединение стены, заполня-

ющей каркас, с ж/б колонной

или перпендикулярной ж/б

стеной выполняется при по-

мощи металлических связей,

располагаемых через каждые

2-3 слоя блоков YTONG

. При

этом одна часть связи поме-

щается в шве кладки из бло-

ков и крепится специальными

гвоздями, а вторая часть кре-

пится к боковой поверхности

столба или стены.

Часто однослойные стены

из блоков YTONG

исполь-

зуются как заполнение же-

лезобетонного каркаса. При

этом места примыкания бло-

ков к железобетону запол-

няются цементно-песчаным

раствором.

Практический совет: как получить гладкую

и ровную стену

Избыток раствора удаля-

ем после его затвердения

при помощи куска блока

YTONG

Образовавшиеся при клад-

ке блоков щели или неров-

ности заполняем раство-

ром, который получаем

при смешивании раствора

для тонкошовной кладки

YTONG

с пылью, остав-

шейся после резки блоков

YTONG

, или специальным

раствором, предназначен-

ным для этой цели.

Соединение кладки из газобетона YTONG

с другими материалами Практический совет: как получить гладкую и ровную стену

38 39

Монтаж сборно-монолитного

перекрытия YTONG

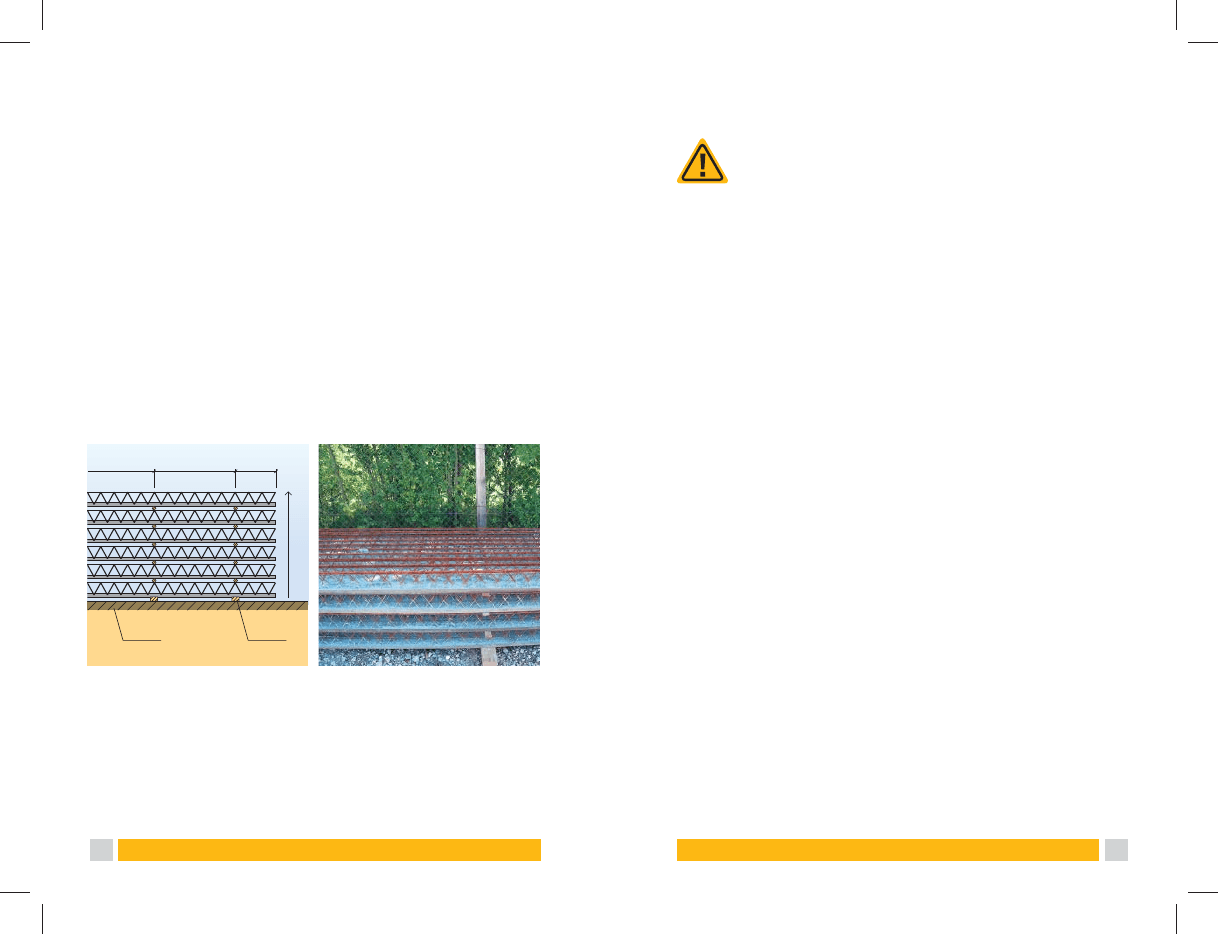

Складирование материалов

max 1500 mm

Специальная

площадка

max 1500 mm max 1000 mm

Деревянная

прокладка

Максимум 6 рядов

 Монтаж балок производится вручную или с применением

средств малой механизации.

 При монтаже балки укладываются на очищенную горизон-

тальную поверхность стены. Если на верхней части кладки

из блоков YTONG

имеются небольшие неровности, то их

необходимо сгладить при помощи рубанка и создать ров-

ную горизонтальную поверхность для опоры. В случае на-

личия ярко выраженных неровностей (более 15 мм), а так-

же при пролётах более 6 м, рекомендуется использовать

бетонную или цементно-песчаную стяжку М-100 толщиной

не менее 50 мм, армированную согласно проекту.



«T»-образные блоки должны укладываться на ровное

основание. Паллеты должны храниться на ровной, очень

устойчивой поверхности, не более чем в двух уровнях.

Блоки следует защищать от дождя и снега.

Монтаж сборных конструкций

Внимание! Перед началом работ следует помнить

о том, что при монтаже нельзя использовать сильно

поврежденные элементы (треснутая бетонная пята

балки, деформированная или лопнувшая арматура,

сломанный блок, блок с отломанным зубцом).

 Балки складируются на ровной поверхности не более

чем в 6 рядов.

 Первый ряд балок укладывается на деревянные бруски

толщиной не менее 5 см, шириной не менее 10 см. Рас-

стояние между прокладками не более 1,5 метров, рас-

стояние от концов балки до первой прокладки не более

1 метра. Каждый следующий ряд балок складируется на

деревянные прокладки, толщина которых не менее 4 см

и ширина не менее 8 см. Прокладки всех рядов балок

должны быть расположены на одной вертикали.

Монтаж сборно-монолитного перекрытия YTONG

. Складирование материалов.

Монтаж сборно-монолитного перекрытия YTONG

. Монтаж сборных конструкций.
