- 11 -
ПРГ
Рисунок 13 – Внешний вид и габаритные размеры тепловычислителя
место пломбы
гос.поверителя
дисплей кнопка
разъем для кнопка
подключения
ТПС
место пломбы
изготовителя
ХТ1 (1-8) ХТ1 (9-16) (17-20)
разъем для
подключения отверстие
УЗР для
пломбирования
разъем для
подключения к ПК
(опционально) кнопка
Рисунок 14 – Внешний вид тепловычислителя
- 12 -
Основой тепловычислителя служит однокристальный микроконтроллер. Микроконтроллер
организует работу прибора, производит расчет и индикацию параметров на ЖКИ дисплей.
Теплосчетчик имеет четыре независимых канала измерения объема от УЗР, четыре
независимых канала измерения температуры от ТПС и возможность программирования
температуры холодной воды.
Распределение аппаратных ресурсов для конкретного типа измерительного контура ТС
приведено в таблице
3.
При работе с УЗР импульсный сигнал расхода, поступающий на ТВ, нормализуется до
стандартного значения веса импульса W (1 или 10 л/имп.). Частота входного сигнала,
определяемая константой импульсного выхода УЗР Ки и значением расхода теплоносителя,
делится в программном предварительном счетчике ТВ на коэффициент деления Кр. Значения Ки,
Кр и W, в зависимости от исполнений УЗР
, приведены в приложении А.
4.3 Источник питания теплосчетчика
В стандартной комплектации теплосчетчик питается от литиевой батареи емкостью 2,1
А•ч. При работе теплосчетчика в составе АСКУЭ (автоматическая система контроля и управления
Таблица 3
Распределение каналов измерения
Расхода от УЗР Температуры Прогр. Т
Тип системы теплоснабжения
1 2 3 4 Т1 Т2 Т3 Т4 Т5
1 Измерение расхода от УЗР
2 Тупиковая ГВС:
- Программирование температуры
холодной воды
- Измерение температуры холодной
воды
3 Закрытая система, УЗР на
подающем трубопроводе
4 Закрытая система, УЗР на
обратном трубопроводе
5 Открытая система:
- Программирование температуры
холодной воды
- Измерение температуры холодной
воды
6 Открытая система с учетом питания
по обратному трубопроводу:
- Программирование температуры
холодной воды
- Измерение температуры холодной
воды
7 Источник тепла
Примечание – каналы измерения, задействованные в данной системе
теплоснабжения, заштрихованы.
- 13 -
энергоресурсами) необходимо использовать батарею емкостью 7 А•ч. Сроки службы батарей
приведены в таблице 4
Таблица 4
Срок службы батареи, не менее,
лет
Режимы считывания информации по
последовательному каналу
Батарея 2,1 А•ч Батарея 7 А•ч
Без последовательного канала связи 4 8
Редкое считывание информации 4 6
Частое считывание информации (система АСКУЭ) ― 4
4.4 Расчет тепловой энергии
Тепловычислитель теплосчетчика «Струмень ТС-07» производит вычисление тепловой
энергии
Q на основе измерения следующих данных:
- объем теплоносителя, пропорциональный количеству импульсов, полученных от первичного
преобразователя расхода;
- температура теплоносителя в подающем и обратном трубопроводах, измеренная
термопреобразователями сопротивления.
Тепловая энергия для закрытой системы теплоснабжения
Q, кДж рассчитывается по
формуле
))((001,0
21
1
hhW
ii
n
i
i
V
Q −×××=
∑
=
ρ
(1)
где W
v
– вес одного импульса от ППР в м
3
;
h
1i –
средняя энтальпия воды в подающем трубопроводе, измеренная на интервале
времени между (i-1)-м и i-м импульсами от ППР, кДж/кг;
h
2i –
средняя энтальпия воды в обратном трубопроводе, измеренная на интервале
времени между (i-1)-м и i-м импульсами от ППР, кДж/кг;
ρ
I
– плотность воды, кг/ м
3
.
Плотность и энтальпия воды, зависят от температуры и давления теплоносителя.
При расчетах принимаются следующие значения давления в трубопроводах:
- 1,0 МПа – для подающего трубопровода;
- 0,4 МПа – для обратного трубопровода;
- 0,1 МПа – для подпитывающего трубопровода или трубопровода с холодной водой.
Тепловая энергия для ГВС рассчитывается по формуле (1) с заменой значения энтальпия
воды в
обратном трубопроводе h
2i
на энтальпия воды
для трубопровода с холодной водой h
х
.
Тепловая энергия для открытой системы теплоснабжения
Q за интервал времени Δτ
вычисляется по формуле
Q = Q
1
– Q
2
,
(2)
где Q
1
– тепловая энергия в подающем трубопроводе
))((001,0
1
1
1
hhW
хi
n
i
i
V
Q −×××=
∑
=
ρ
; (3)
Q
2
– тепловая энергия в обратном трубопроводе
))((001,0
2
1
2
hhW
хi
n
i
i
V
Q −×××=
∑
=
ρ
. (4)
Показания тепловой энергии индицируются в ГДж или в Гкал. В случае необходимости
показания тепловой энергии можно выразить в других единицах с помощью следующего
равенства:
1 ГДж = 0,238846 Гкал 1ГДж= 0,27777777 МВт⋅ч
- 14 -
4.5 Расчет тепловой мощности и объемного расхода теплоносителя
Вычисление объемного расхода теплоносителя v и тепловой мощности q в теплосчетчике
основано на измерении времени между двумя импульсами от УЗР (после предварительного
программного счетчика).
Изменение информации происходит после прихода очередного импульса от УЗР. Время
между импульсами можно рассчитать по формуле (5):
Q
W
T
∗
=
3600
, с (5)
где: W - вес импульса
ППР, дм
3
/импульс;
Q - расход
ППР, дм
3
/ч.
В связи с этим могут быть случаи, когда после подключения
УЗР к теплосчетчику (на
теплосчетчик пришло меньше 2-х импульсов после предварительного счетчика) или при объемном
расходе теплоносителя меньшем Qmin на дисплее может индицироваться знак ? вместо значения
объемного расхода теплоносителя и тепловой мощности. Это не отражается на подсчете
тепловой энергии.
Информация об объемном расходе теплоносителя и тепловой мощности используется
только для выдачи
на дисплей. В расчете тепловой энергии Q и объема теплоносителя V эта
информация не используется.
4.6 Расчет времени наработки
Теплосчетчик работает в режиме с абсолютным временем работы (в составе ТС имеются
часы реального времени).
Время наработки Т складывается из двух величин:
• время работы без ошибок Т;
• время работы с ошибками Т!.
4.7 Сохранение информации (архивы)
Теплосчетчик обеспечивает ведение следующих типов архивов:
• часовой среднечасовых параметров, глубина архива 31 сутки;
• суточный по накоплению коммерческих параметров, глубина архива 31 сутки;
• месячный по накоплению коммерческих параметров, глубина архива 12 месяцев;
• годовой по накоплению коммерческих параметров, глубина архива 16 лет.
Перечень среднечасовых и коммерческих параметров теплосчетчика для
разных типов
измерительных контуров теплосчетчика «Струмень ТС-07» приведен в приложении Б.
Информация, хранящаяся в архиве, доступна пользователю через последовательный
канал связи.
4.8 Индикация параметров
Основной режим работы теплосчетчика – режим экономной работы:
• информация на дисплей не выводится,
• период измерения и проведения расчетов - 1 раз в 4 минуты.
Для выхода из режима экономной работы необходимо нажать кнопку
или
(расположение кнопок показано на рисунке 14). Дисплей переходит в режим индикации
параметров работы теплосчетчика.
Кнопки
и предназначены для переключения режимов индикации дисплея.
- 15 -
Если в течение 2-х минут не было нажатия на кнопку или , то ТС переходит в режим
экономной работы.
Параметры, выводимые на экран дисплея, объединены в следующие меню:
• меню основных параметров;
• меню дополнительных параметров;
• меню системных параметров.
Формат вывода на дисплей основных и дополнительных параметров теплосчетчика
приведен на рисунке 15.
номер
контура
(1,2,3,4)
признак
предупреждения (?)
или
ошибки (!)
обозначение значение еденица
параметра параметра измерения
(таблица 4)

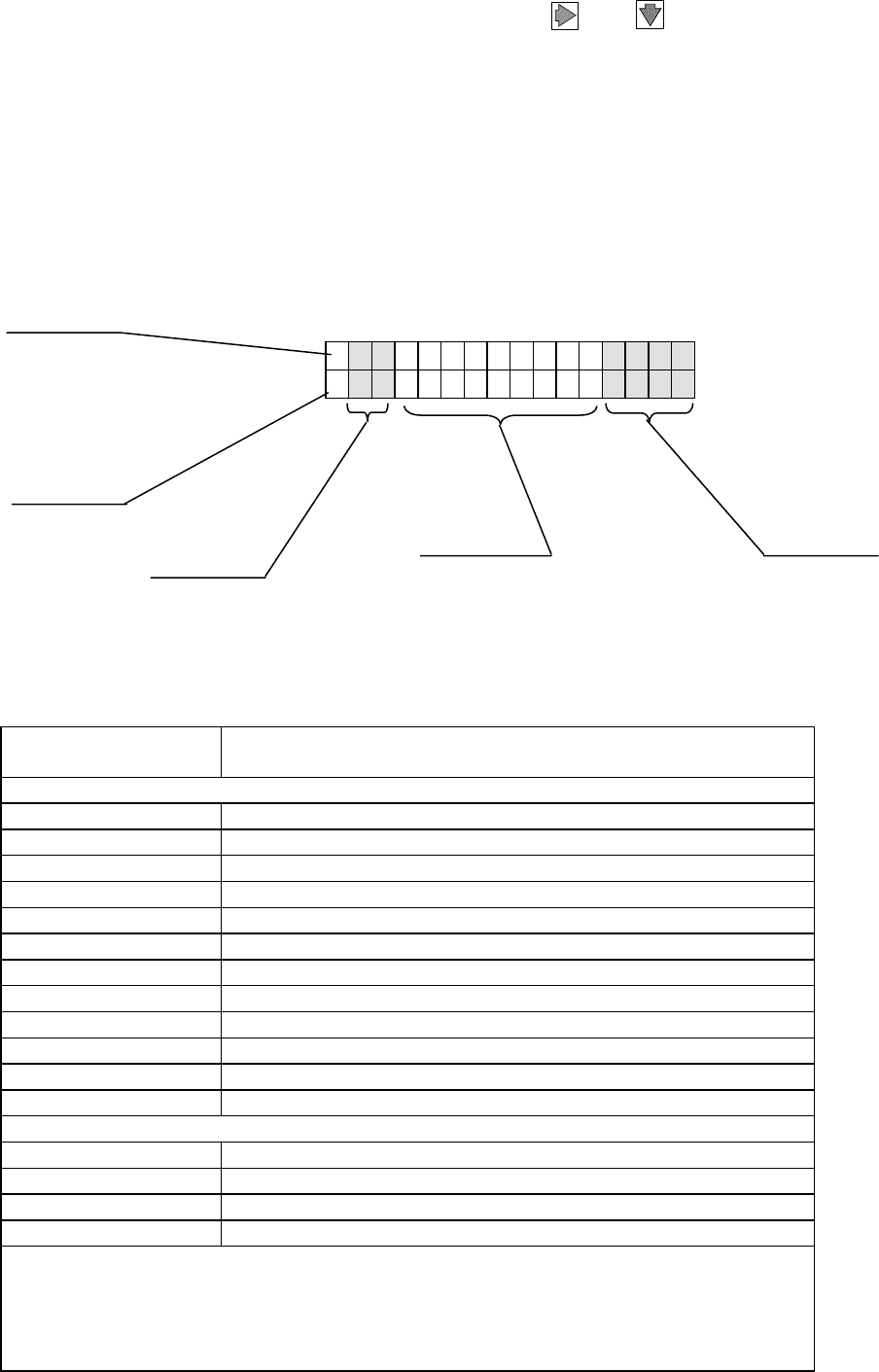

Рисунок 15 – Формат вывода на дисплей основных и дополнительных параметров
Обозначение и наименование основных и дополнительных параметров приведено в
таблице 5.
Таблица 5
О
БОЗНАЧЕНИЕ
ПАРАМЕТРА
Н
АИМЕНОВАНИЕ ПАРАМЕТРА
Основные параметры
Q (Q>, Q<, Qx) Тепловая энергия
q (q>, q<, qx) Тепловая мощность
V (V>, V<, Vx) Объем теплоносителя
v (v>, v<, vx) Объемный расход теплоносителя
t (t>, t<, tx) Температура теплоносителя,
o
C
dt
Разность температур ,
o
C
Т
Время работы без ошибок
Т!
Время работы с ошибками
Wrn
Код предупреждения
Err
Код ошибки
! (мигает) Признак наличия ошибки в контуре ТС
? (мигает) Признак наличия предупреждения в контуре ТС
Дополнительные параметры
G (G>, G<, Gx) Масса теплоносителя
g (g>, g<,gx) Массовый расход теплоносителя
W (W>, W<, Wx) Bec импульса ППР
D (D>, D<, Dx) Диаметр условный ППР
Примечания:
1 Знак > - указывает принадлежность параметра к подающему трубопроводу;
2 Знак < - указывает принадлежность параметра к обратному трубопроводу;
3 Знак х -указывает принадлежность параметра к подпитывающему
трубопроводу или холодной воде.
1 Q > 12345 . 21 Г Д ж
? V >340.54м
3
- 16 -
Перечень и последовательность параметров, выводимых на дисплей, для разных типов
измерительных контуров ТС приведен в таблице 6.
Таблица 6
Тип
контура
Обозначение параметров и последовательность их вывода
на дисплей
1
V
T
!?
T!
D
W
2
Q
V>
q
v
t>
tx
dt
T
!?
T!
G
g
D
W
3
Q
V>
q>
v>
t>
t<
dt
T
!?
T!
G>
g>
D>
W>
4
Q
V<
q<
v<
t>
t<
dt
T
!?
T!
G<
g<
D<
W<
5
Q
T
Q>
V>
Q<
V<
q>
v>
q<
v<
t>
t<
tx
dt
!?
T!
G>
g>
G<
g<
D>
W<
D<
W<
6
Q
T
Q>
V>
Q<
V<
Qx
Vx
q>
v>
q<
v<
qx
vx
t>
t<
tx
dt
!?
T!
G>
g>
G<
g<
Gx
gx
D>
W>
D<
W<
Dx
Wx
7
Q
T
Q>
V>
Q<
V<
Qx
Vx
q>
v>
q<
v<
qx
vx
t>
t<
tx
dt
!?
T!
G>
g>
G<
g<
Gx
gx
D>
W>
D<
W<
Dx
Wx
Примечание - Обозначение основных параметров - не заштриховано;
обозначение дополнительных параметров - заштриховано.
Формат вывода на дисплей основных параметров УЗР приведен на рисунке 16.
F O
м
3
/h
Признак значение еденица
ошибки параметра измерения
(таблица 9)
Рисунок 16 – Формат вывода на дисплей УЗР основных параметров
Режим отображения информации о накопленном объеме и о расходе может выбираться
оператором (пользователем) путем нажатия кнопки переключения режимов см. рис. 12.
На дисплей УЗР могут выводиться сообщения:
• об объеме теплоносителя [V] = [м3];
• об объемном расходе теплоносителя [v] = [м3/h].
Структура вывода информации на дисплей теплосчетчика
представлена на рисунке 17.
Кнопкой
осуществляется переход из меню основных параметров текущего
измерительного контура к меню основных параметров следующего контура или переход в меню
системных параметров. В зависимости от исполнения ТС может иметь от 1 до 4 измерительных
контуров.
Кнопкой
осуществляется просмотр параметров в выбранном меню.
Вход в меню дополнительных параметров текущего измерительного контура
осуществляется путем длительного нажатия (около 3 с) на кнопку
(на рисунке обозначено как
). После просмотра дополнительных параметров происходит возврат в меню основных
параметров текущего контура.
- 17 -
Контур 1
Меню основных
параметров
Контур 2
Меню основных
параметров
Меню
системных
параметров
i-й параметр
n-й параметр
i-й параметр
n-й параметр
Меню
дополнительных
параметров
n-й параметр
i-й параметр
n-й параметр
Меню
дополнительных
параметров
n-й параметр
Режим
экономной
работы ТС
Рассмотрим на примере теплосчетчика исполнения ТС-05 51.ХХ/Х-.... вывод информации
на дисплей.
При работе с теплосчетчика различают следующие виды нажатий на кнопки управления:
или - кратковременное нажатие на кнопку,
- длительное (около 3 с) нажатие на кнопку.
Сегменты дисплея, в которых информация моргает, заштрихованы.
Рисунок 17 – Структура вывода информации на дисплей
- 18 -
Показания дисплея
Действие
оператора
Описание выполняемых действий
или выводимой информации
ТС находится в режиме экономной
работы. Информация на дисплей
не выводится
или Вывод ТС из режима экономной
работы.
Меню основных параметров 1-го контура
Тепловая энергия
Время работы без ошибок
Переход к следующему ″окну″
Тепловая энергия по входу
Объем теплоносителя по входу
Тепловая энергия по выходу
Объем теплоносителя по выходу
Тепловая мощность по входу
Объемный расход по входу
Тепловая мощность по выходу
Объемный расход по выходу
Температура на входе ° С
Температура на выходе ° С
Температура холодной воды ° С
Разность температур ° С
Код ошибок и предупреждений
Время работы с ошибками
Возврат в начало меню основных
параметров 1-го контура
Переход в меню основных
параметров 2-го контура
Переход в меню дополнительных
параметров 1-го контура
Количество цифр после запятой при индикации параметров «Тепловая энергия» и «Объем
теплоносителя» зависит от установленного веса импульса ППР.
Изменение информации об объемном расходе теплоносителя и тепловой мощности
происходит после прихода очередного импульса от ППР.
1 Q 1 2 3 . 4 5 Г Д ж
? Т 13 5 ч
1 Q > 1 6 3 . 4 5 Г Д ж
? V > 3 5 . 3 5 м
3
1 Q < 2 4 . 6 4 5 Г Д ж
? V < 1 0 . 7 3 5 м
3
1 q > 4 0 . 4 5 Г Д ж /ч
? v > 1 5 . 3 5 м
3
/ч
1 q < 4 0 . 4 5 Г Д ж /ч
? v < 1 5 . 3 5 м
3
/ч
1 t > 1 4 0 . 4 5
°
C
? t < 6 5 . 3 5
°
C
1 t x 1 0 . 0 0
°
C
? d t 7 5 . 1 0
°
C
1 E r r 0 W r n 2
? T ! 5 7 ч
- 19 -
Показания дисплея
Действие
оператора
Описание выполняемых действий
или выводимой информации
Меню дополнительных параметров 1-го контура
Масса теплоносителя по входу
Массовый расход по входу
Переход к следующему ″окну″
Масса теплоносителя по выходу
Массовый расход по выходу
Диаметр ППР на входе
Вес импульса ППР на входе
Диаметр ППР на выходе
Вес импульса ППР на выходе
Возврат в меню основных
параметров 1-го контура
Переход в меню дополнительных
параметров 2-го контура
Меню основных параметров 2-го контура
Объем теплоносителя
Время работы без ошибок
Переход к следующему ″окну″
Код ошибки и предупреждения
Время работы с ошибками
Возврат в начало меню основных
параметров 2-го контура
Переход в меню системных
параметров
Переход в меню дополнительных
параметров 2-го контура
Меню дополнительных параметров 2-го контура
Диаметр ППР
Вес импульса ППР
Возврат в меню основных
параметров 2-го контура
Переход в меню системных
параметров.
1 G > 1 6 3 . 4 5 т
? g > 3 5 . 3 5 т /ч
1 G < 5 6 . 1 4 5 т
? g < 1 1 . 5 3 5 т /ч
1 D > D у : 8 0 м м
W > В е с : 1 0 0 л / i
1 D < D у : 3 2 м м
W < В е с : 1 0 л / i
2 V 1 2 3 . 4 5 м
3
Т 13 5 ч
2 E r r 0 W r n 0
T ! 0 ч
2 D D у : 4 0 м м
W В е с : 1 0 0 л / i
- 20 -
Показания дисплея
Действие
оператора
Описание выполняемых действий
или выводимой информации
Меню системных параметров
Текущие дата и время
Напряжение батареи питания
Переход к следующему окну
Обозначение исполнения ТС
Заводской номер ТС
Код пользователя
Версия программного обеспечения
Дата программирования ТС
Тип и параметры последовательного
порта связи
Возврат в начало меню системных
параметров
Переход в меню основных
параметров 1-го контура
4.9 Индикация ошибок и предупреждений
4.9.1 Индикация ошибок и предупреждений тепловычислителя
Текущее состояние контура теплосчетчика может классифицироваться как:
• нормальная работа;
• работа с предупреждениями;
• работа с ошибками.
Состояние «работа с предупреждениями» означает, что проблемы в работе теплосчетчика
не нарушают его работоспособности в целом.
В случае возникновения предупреждения в левом
нижнем углу дисплея при индикации
любого параметра загорается знак – “?” (см. рисунок 15).
В случае возникновения ошибки в левом нижнем углу дисплея при индикации любого
параметра загорается знак – “!” .
При возникновении предупреждения и ошибки загорается знак “!”.
Знаки “?” и “!” информируют о наличии предупреждения или ошибки, а код возникшей
ошибки
или предупреждения можно посмотреть в меню основных параметров. Коды
предупреждений тепловычислителя приведены в таблице 7.
Таблица 7
2 4 - 0 5 - 9 8 1 5 : 3 0
U b a t 3 . 6 0 В
5 1 . H D / E - 0 1 0 0
9 7 1 1 0 0 0 6
I D 1 2 3 4 5 6 7 8
В е р 1 . 0 0
Д а т а п р 1 8 - 0 4 - 9 8
G _ B U S , 2 4 0 0 , 8 , 1 , P
Код
предупреж
дения
Значение предупреждения Возможная причина
1 Батарея питания требует замены Напряжение батареи меньше 3,3 В
2 Нет ответа от ЕЕPROM Неисправна ЕЕPROM
Примечание - Если возникло два предупреждения одновременно, то коды их
складываются. Например, код 3 соответствует сумме кодов 2 и 1.
