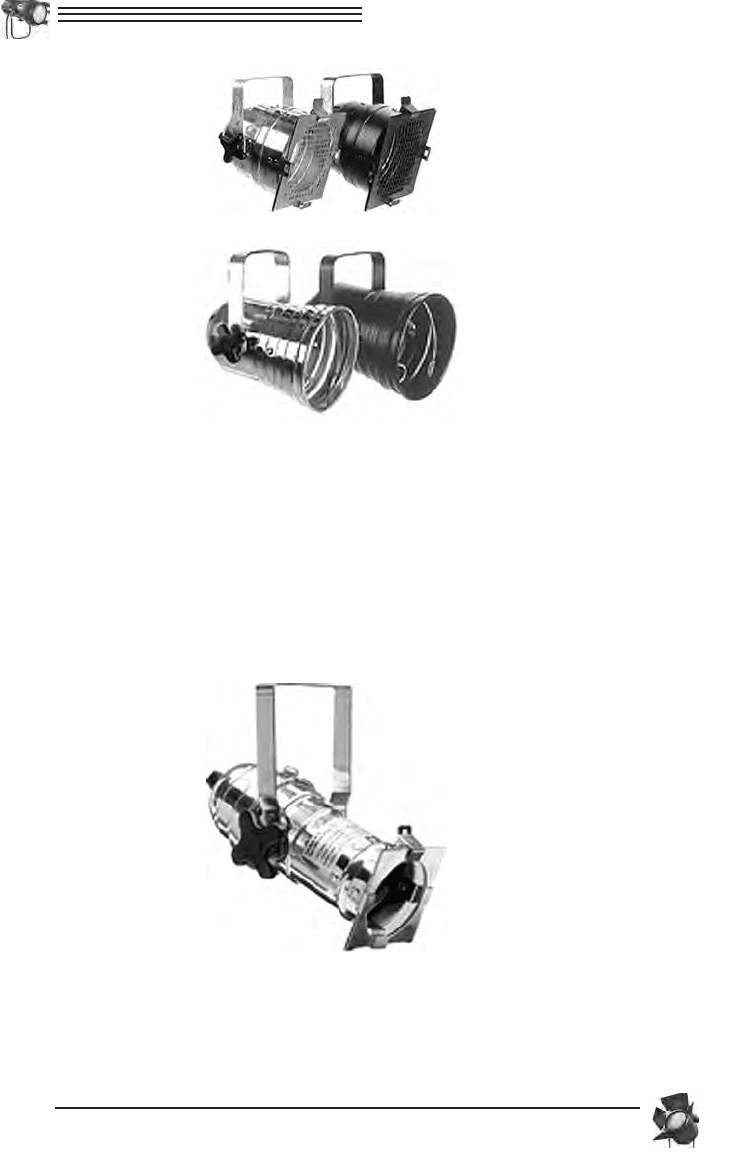

Возможно исполнение прибора с коротким тубусом:

PAR 36

вес прибора 1 кг, работает с источниками:

лампафара 120 В х 650 Вт,

лампафара 12 В х 50 Вт,

лампафара 6 В х 30 Вт.

Этот прибор, имеющий другое название — Pinspot, даёт точечный

свет. Узкий, яркий, как световая линия, луч при сочетании со сцениче

ским дымом используют для создания световой графики. Существуют

модели со встроенным в корпус прибора трансформатором.

PAR 16

Миниатюрные прожекторы небольшой мощности используются для

локальных световых акцентов с небольшого расстояния, как правило,

для интерьерной, витринной подсветки. Источниками являются лампы

типа MR.

ТЕАТРАЛЬНЫЕ ПРОЖЕКТОРЫ

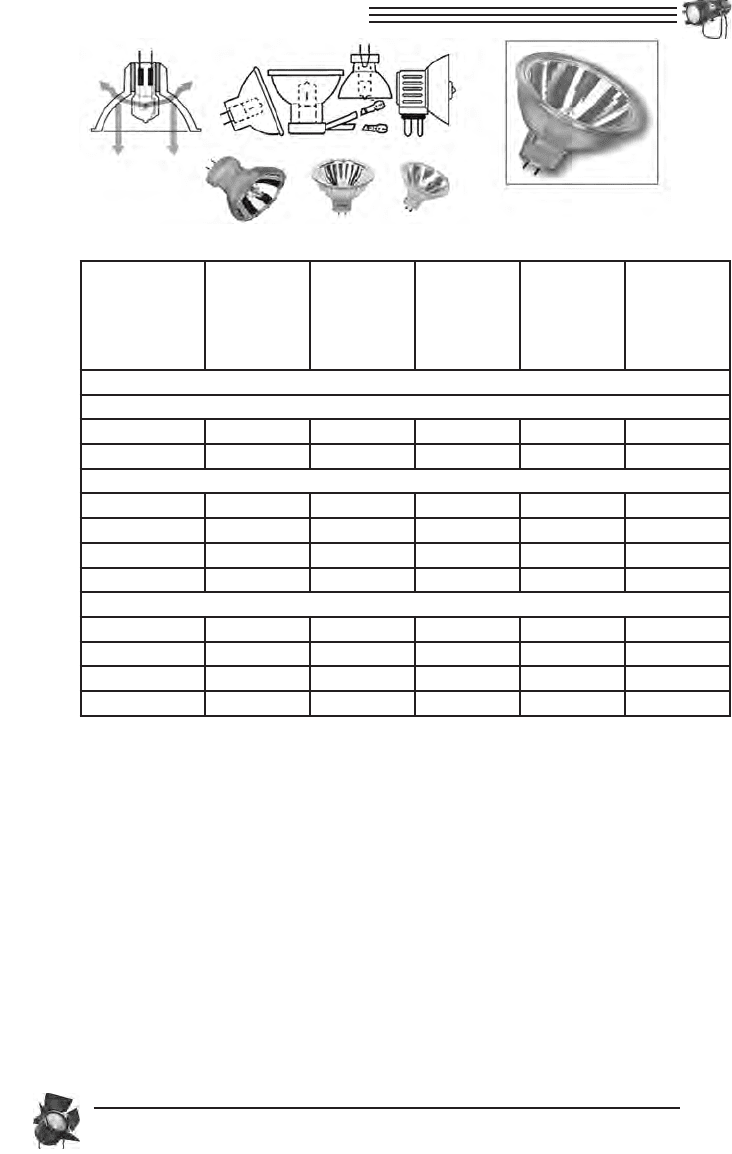

Лампы MR — это компактные галогенные лампы с микрорефлекто

ром. Выпускаются лампы, дающие заливающий свет и направленные

световые потоки. Электрические параметры ламп самые разнообраз

ные.

ПРОЖЕКТОРЫ SOURCE FOUR PAR СО СМЕННЫМИ СТЁКЛАМИ

Уникальная разработка фирмы «ЕТС» — прожектор Source Four

PAR — использует параболический отражатель с дихроичным покрыти

ем, поглощающим до 90% теплового спектра. В качестве источника ис

пользуется галогенная лампа, совмещенная с алюминиевым радиато

ром, — HPL575, HPL750.

Изменение угла раскрытия прожектора достигается простой сменой

одного из пяти съёмных стёкол, которые условно называют линзами.

Каждый тип стекла имеет свой профиль и свой тип рифления поверх

ности. Линзы, формирующие широкий луч, трансформируют световой

поток в эллипс (луч становится не круглым, а эллипсоидным в сече

ТЕАТРАЛЬНЫЕ ПРОЖЕКТОРЫ

Тип Мощность

(Вт)

Напряж.

(В)

Угол

расходим.

лучей

(градус)

Осевая сила

света (кд)

Номин.

средний

срок службы

(часы)

С отражателем (низковольтные 12 В)

Дихроичное зеркало — диаметр 35 мм

MR11/FTD 20 12 30 700 2000

MR11/FTH 25 12 30 1350 2000

Дихроичное зеркало L диаметр 50 мм

MR16/BAB 20 12 36 525 2000

MR16/FMW 35 12 38 1200 2000

MR16/EXN 50 12 38 1800 2000

MR16/EYC 75 12 38 2400 2000

С отражателем (высоковольтные 220 В)

JCDR 35 220/240 40 800 1500

JCDR 50 220/240 40 1000 1500

JCDR 75 220/240 40 1200 1500

JCDR 100 220/240 40 1400 1500

Таблица

нии).

Стёклалинзы устанавливаются во вращающийся обод

на корпусе прибора. Вращая линзу, можно добиться необ

ходимой позиции луча.

Разработана версия прожектора с одновременной уста

новкой двух линз: одна — неподвижная, другая — во враща

ющемся ободе. Такая версия называется Source Four PAR

Nel. Подбирая нужные линзы и вращая обод, можно полу

чить эффект «ширеуже» (одно стекло «собирает» луч по го

ризонтали, другое — по вертикали).

Сменные стёкла:

 Clear Flat — чистый луч;

 VNS (Very Narrow Spot) — очень узкий луч;

 NS (Narrow Spot) — узкий луч;

 MF (Middle Flood) — среднее рассеивание;

 WF (Wide Flood) — широкое рассеивание.

100

ТЕАТРАЛЬНЫЕ ПРОЖЕКТОРЫ

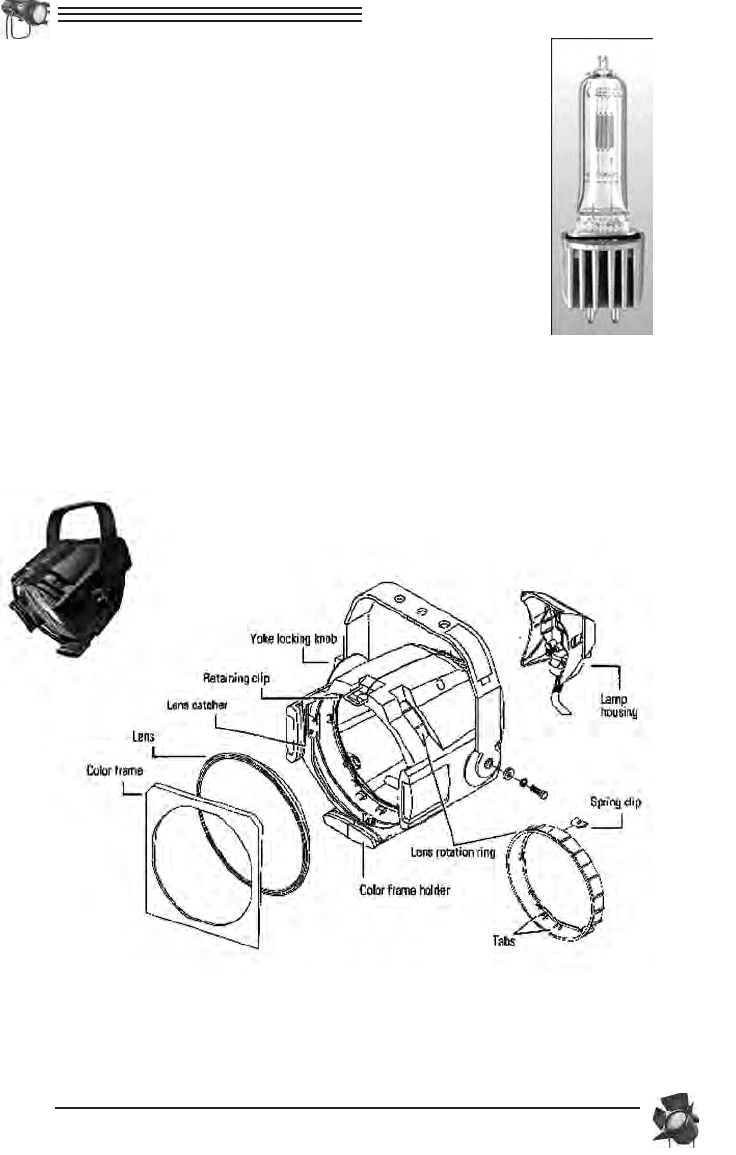

Схема из руководства по устройству и эксплуатации прожектора SF PAR

§ 3. ЛИНЗОВЫЕ ПРОЖЕКТОРЫ

Линзовые прожекторы с точки зрения сложности оптической систе

мы можно разделить следующим образом:

простые однолинзовые:

 с гладкошлифованной линзой РС,

 с линзой Френеля;

профильные:

 однолинзовые,

 многолинзовые Zoom;

следящего света:

 с лампой накаливания,

 с металлогалогенной лампой;

дневного света с металлогалогенной лампой.

ПРОСТЫЕ ОДНОЛИНЗОВЫЕ ПРОЖЕКТОРЫ

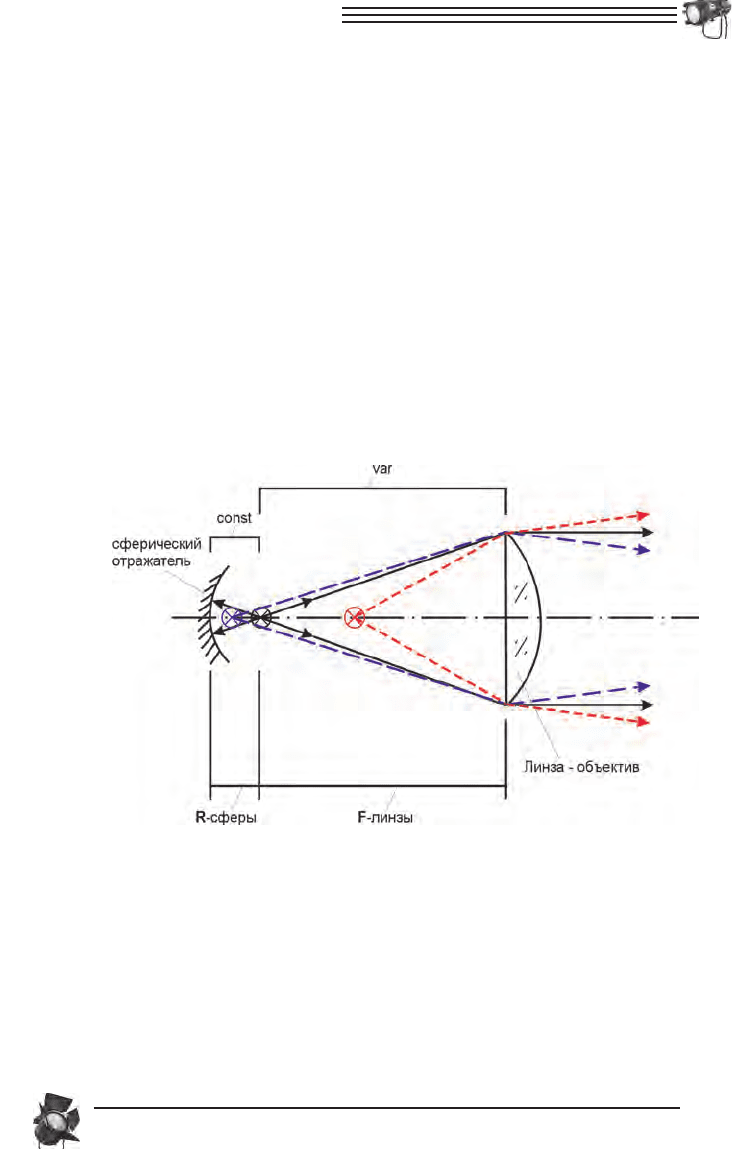

Оптическая схема:

Оптическая схема простого однолинзового прожектора состоит из

источника света, сферического отражателя и плосковыпуклой линзы,

которая выполняет функции объектива. Плоской частью линза обраще

на к источнику.

101

ЛИНЗОВЫЕ ПРОЖЕКТОРЫ

ПРОЖЕКТОРЫ С ЛИНЗОЙ РС

Плосковыпуклая линза называется линзой РС (аббревиатура от

PlanoLConvex или Pebble–Convex). Это деталь из оптического стекла, од

на поверхность которого является плоской, а другая сферической. Дру

гое название этой линзы — гладкошлифованная, что говорит о качестве

поверхности и виде обработки оптического стекла. Линза РС позволяет

более чётко (или, как говорится, более «жёстко»), чем линза Френеля,

очерчивать границы луча. Прожекторы, в которых используется линза

РС, называются Plano Spot или Pebble Spot.

Источник света расположен в центре сферического отражателя. Све

товой поток, отразившись от сферы, возвращается по обратному ходу

лучей в объём тела накала. Здесь формируется изображение источника

таким образом, чтобы изображение спиральных витков располагалось

между самими витками. Благодаря этому используется весь световой

поток: половина от самого источника в прямом ходе лучей, половина от

изображения источника в обратном ходе лучей.

С центром сферического отражателя, а, следовательно, с самим ис

точником совмещён фокус линзы. На линзу приходит расходящийся

световой поток, после преломления линзой формируется параллельный

пучок света. Поскольку мы имеем дело не с точечным источником,

а с реальной лампой, генерирующей поток с различными длинами волн

и обладающей протяжённым телом накала, реально на выходе прожек

тора всегда имеется «естественная» расходимость луча.

Источник света соединён со сферическим отражателем жёстко, су

ществует лишь небольшой технологический зазор для юстировки про

жектора. Юстировать в переводе с немецкого — «точно выверять».

Юстировкой называется точная наладка прибора, когда все элемен

ты оптической системы выстраиваются строго по оптической оси

и жёстко фиксируются, в противном случае функции прибора будут на

рушены. Осуществляется юстировка с помощью юстировочных винтов

на специальной оптической скамье — чугунной станине в виде стола

с очень точными направляющими. После настройки юстировочные

винты контрятся. В процессе эксплуатации прожектора соосность оп

тических элементов может быть нарушена, поэтому необходимо время

от времени делать глубокую профилактику оптической системы.

Если источник света выводить из фокуса линзы в ту или иную сторо

ну вдоль оптической оси, на выходе прожектора будет изменяться угол

раскрытия луча. Это свойство изменения диаметра светового пятна в шиL

роких пределах, а именно в десять раз, является основным свойством

и главным достоинством линзовых прожекторов.

Изменять расстояние между источником и линзой технически мож

но двумя способами:

 перемещением линзы;

 перемещением каретки, на которой установлен источник и от

ражатель.

Оба способа одинаково распространены, однако предпочтительнее

перемещать линзу, так как при смещении источника легко стряхнуть

нить накала (особенно если прожектор давно не чистили и не смазыва

ли).

102

ЛИНЗОВЫЕ ПРОЖЕКТОРЫ

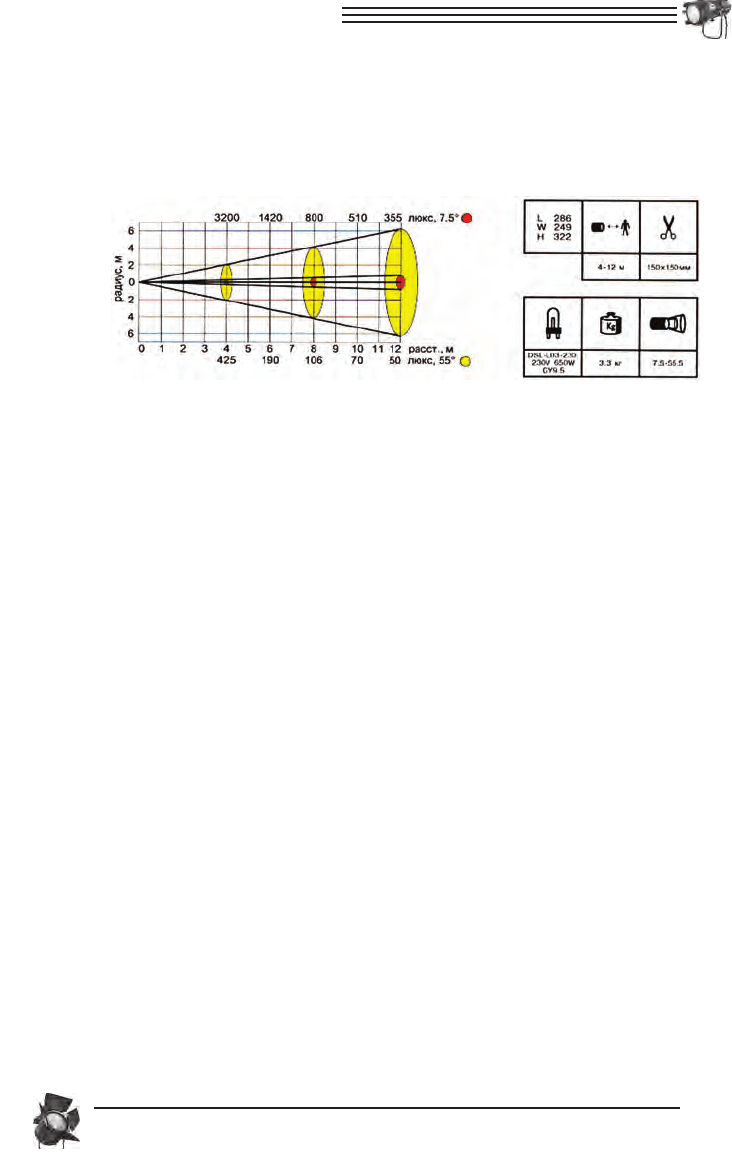

В паспорте прожектора, как правило, приведена таблица, где есть

информация об угле раскрытия светового пучка и радиусе светового

пятна на конкретном расстоянии.

Главным недостатком линзы РС является наличие хроматической

аберрации — искажения. По краю светового пятна появляется радуж

ный ободок. Это явление дисперсии — различные длины волн имеют

разный коэффициент преломления одним и тем же оптическим стек

лом. Для устранения этого недостатка плоскую сторону линзы выпол

няют не гладкой, а придают ей определённую волнистую или ребристую

фактуру, либо наносят матовое покрытие прямо на линзу. Такие линзы

более дорогие. Подобная ребристая поверхность представляет фактиче

ски набор призм, которые выравнивают световой поток по пучку, устра

няя «завалы» освещённости и радужную кромку.

ПРОЖЕКТОРЫ С ЛИНЗОЙ ФРЕНЕЛЯ

В линзовых прожекторах наряду с линзой РС широко применяются

линзы Френеля — Fresnel lens. Такие прожекторы называются Френе

левскими (Fresnel Spot) в честь разработчика Жана Августина Френеля.

Линза Френеля (Fr) имеет те же параметры, что и обычная линза РС,

но лишена ряда недостатков, свойственных гладким линзам. Условно

механизм конструирования линзы Френеля можно представить следу

ющим образом. Если обычную линзу разделить вертикальными плоско

стями и цилиндрическими поверхностями, соосными с оптической

осью, то очевидно выявление оптического балласта. Это та часть линзы,

которая работает как плоскопараллельная пластина, то есть она не пре

образует световой поток, а лишь сдвигает наклонные лучи.

В преобразовании светового потока участвуют лишь сегменты лин

зы, содержащие сферические фрагменты. По оптическому действию

эти сегменты приближённо можно приравнять к оптическим клиньям

и призмам.

Таким образом, френелевская линза состоит из центрального плос

ковыпуклого элемента и определённого числа кольцевых элементов.

Число элементов может быть разным и зависит от параметров линзы,

желаемой оптической точности и способа её изготовления.

Первая, или внутренняя, преломляющая поверхность линзы может

быть плоской или сферической (криволинейной). Вторая, или внеш

няя, преломляющая поверхность имеет ступенчатую форму. Она в каж

дом ступенчатом элементе представляет собой тороидальную поверх

ность, профиль которой образован дугой с определённым радиусом

и центром кривизны.

Жан Августин Френель (1788—1827) был инженером мос

тов и дорог при правительстве Франции. В свободное от рабо

ты время, увлекаясь физикой, он проводил опыты и изучал те

орию оптики. Френель разработал общую волновую модель

света, успешно объяснявшую отражение, преломление, ин

терференцию и поляризацию. Предложенная им для приме

нения в маяках система линз используется и по сей день.

103

ЛИНЗОВЫЕ ПРОЖЕКТОРЫ

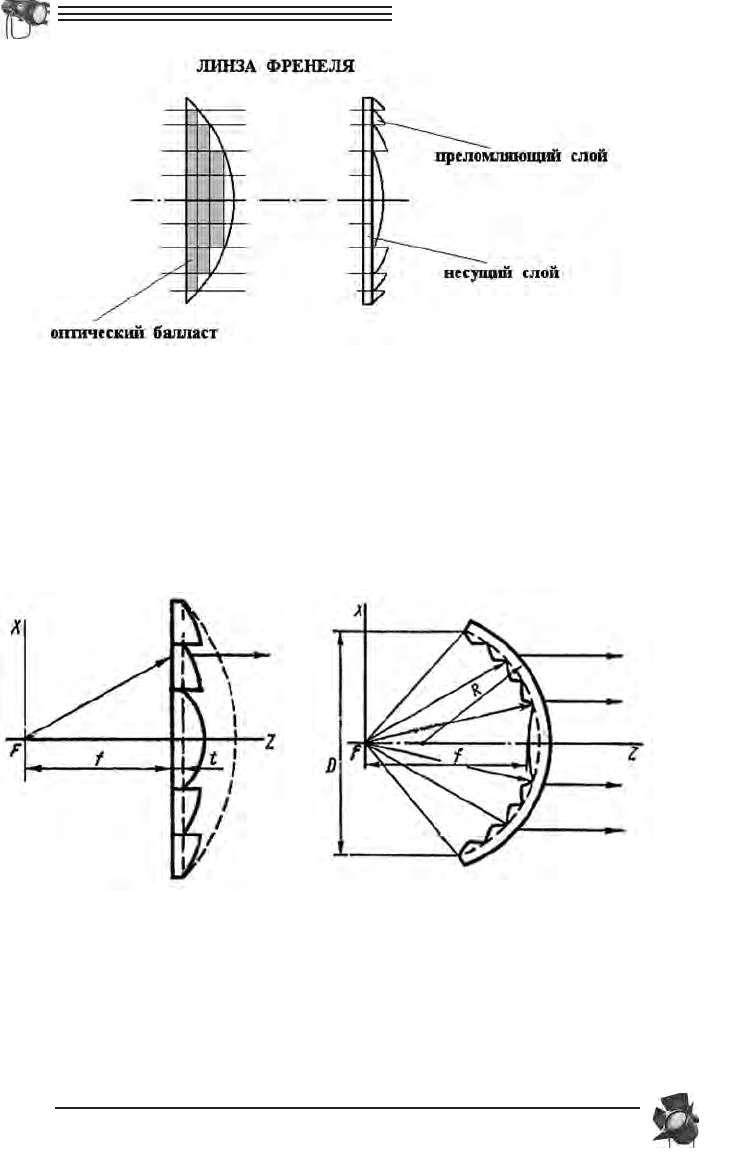

Конструктивные элементы френелевской линзы:

несущий слой:

 прямой или криволинейный,

 внутренний или наружный;

преломляющий слой:

 тороидальный,

 конический,

 алларовский.

Конструкции линз Френеля:

Френелевские линзы изготавливаются двумя способами. Линзы

большой оптической точности выполняются в виде отливок, из кото

рых шлифуют оптические элементы с последующей их установкой

и юстировкой в металлическую обойму. Более дешёвые линзы для про

жекторных приборов массового применения изготавливаются прессо

104

ЛИНЗОВЫЕ ПРОЖЕКТОРЫ

Профиль френелевской линзы с

прямым несущим слоем

Профиль френелевской линзы с наружным

криволинейным несущим слоем

вкой стекла.

Недостатком френелевских линз яв

ляется быстрое загрязнение и запыле

ние ступенчатых элементов. Очистка

таких линз очень трудна, поэтому часто

две линзы герметично соединяют с на

ружным и внутренним несущими слоя

ми.

Основными достоинствами линзы

Френеля являются мягкий контур луча

и высокая равномерность освещённос

ти по световому пятну, причём эта рав

номерность сохраняется при измене

нии ширины луча. Как правило, для уз

конаправленного света линзы Френеля

не используются, они работают только

с широкими пучками.

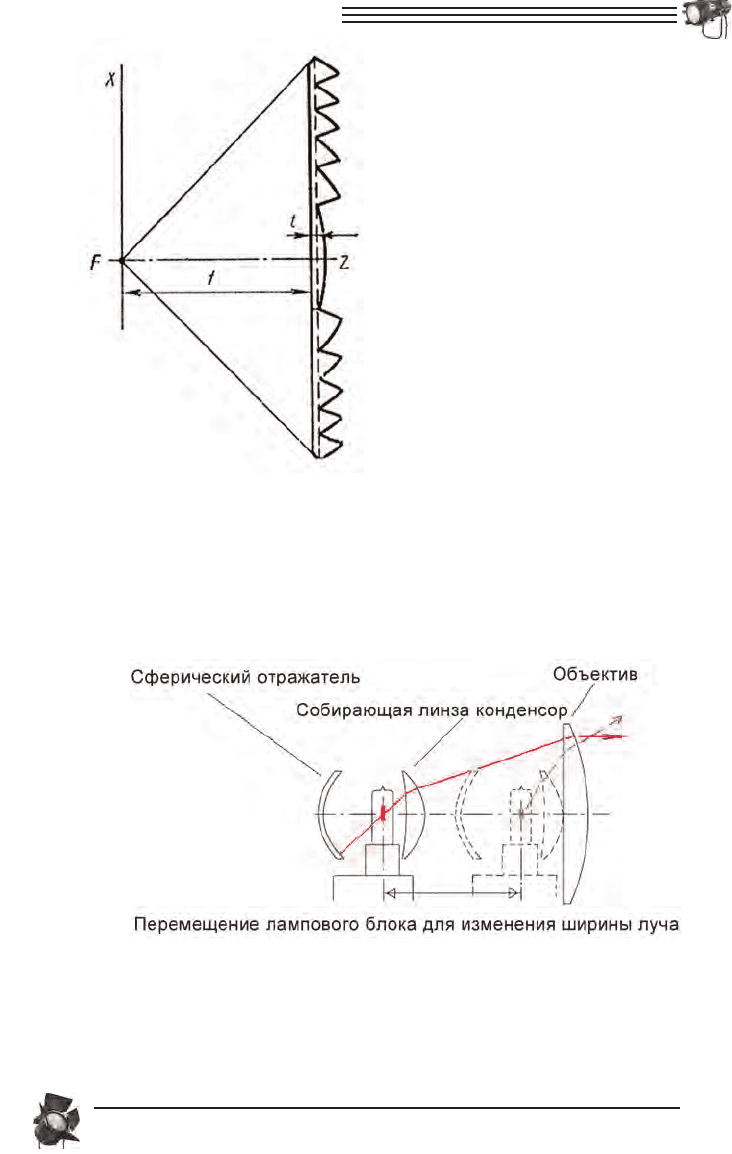

ЛИНЗОВЫЕ ПРОЖЕКТОРЫ

С КОНДЕНСОРОМ

В теле, кино и фотостудиях боль

шое значение имеет равномерность

распределения освещённости по свето

вому пятну, так как чувствительность плёнки отличается от чувстви

тельности человеческого глаза. Для улучшения равномерности распре

деления освещённости по световому пятну используют прожекторы

с конденсорным ламповым блоком. Конденсор в данном типе прожек

торов — это собирающая линза.

В качестве объектива может быть использована как линза РС, так

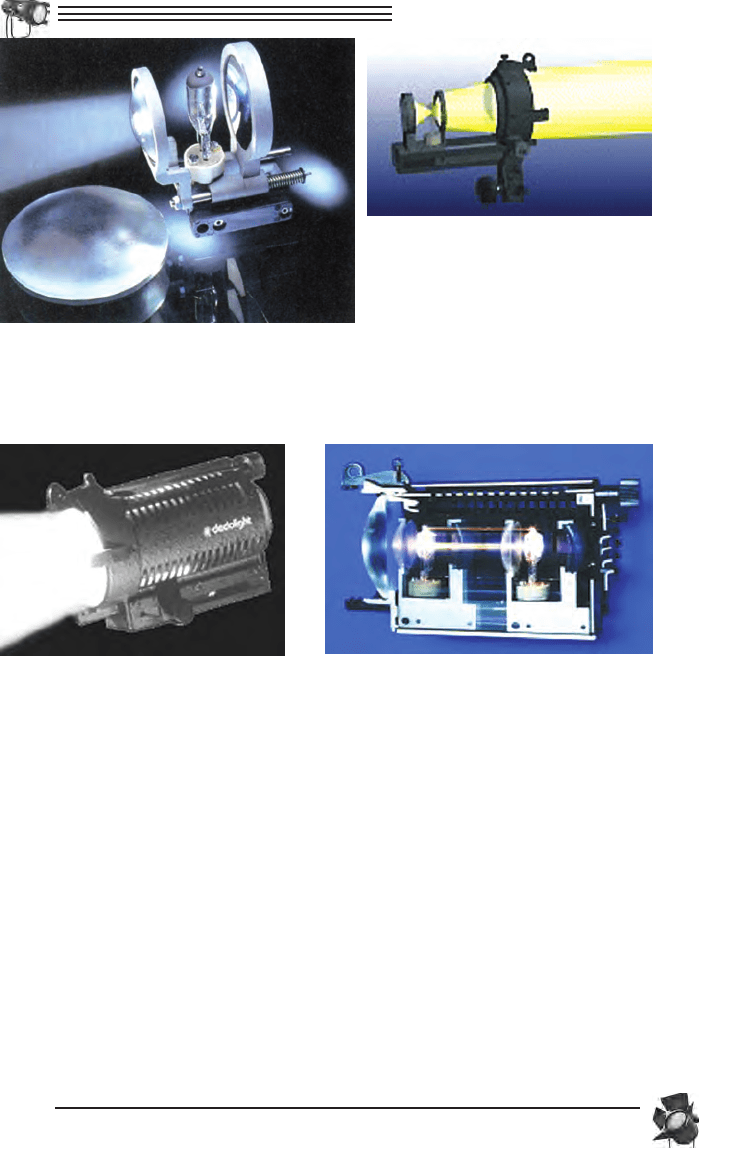

и линза Fr. Примером такого типа прожекторов могут служить приборы

фирмы «Dedolight».

Линзовые прожекторы — это самая многочисленная и разнообраз

ная группа осветительных театральных приборов. Хотя все прожекторы

105

ЛИНЗОВЫЕ ПРОЖЕКТОРЫ

Алларовский профиль френелевской

линзы

работают примерно по одной

оптической схеме, разнообра

зие её воплощения в конкрет

ных моделях приборов удивля

ет.

По мощности линзовые

прожекторы имеют следующую линейку: 250 Вт, 300 Вт, 500 Вт, 575 Вт,

650 Вт, 750 Вт, 1000 Вт, 1100 Вт, 1200 Вт, 2000 Вт, 2500 Вт, 3500 Вт, 4000

Вт, 5000 Вт, 10000 Вт, 20000 Вт (лампы для киноаппаратуры).

В качестве источников в линзовых прожекторах используются лам

пы самого различного типа: простые лампы накаливания, малогабарит

ные лампы накаливания, галогенные, металлогалогенные лампы и дру

гие.

Аксессуарами для линзовых прожекторов являются:

 рамка для светофильтра,

 защитная сетка,

 barndoor — четырёхL или шестилепестковые вращающиеся кашетируL

ющие шторки, устанавливаемые на выходе прожектора и служащие для

частичного изменения формы светового пятна, а также для перекрытия

нежелательных засветов,

 ирисовая диафрагма — используется в линзовых прожекторах сле

дящего света, где имеется конденсорная система.

Основными параметрами, характеризующими прожектор, являются

следующие (рассмотрим на примере прожектора Quartet PC «Strand

Lighting»):

Напряжение питания 220 В

Мощность 650 Вт

Тип источника КГМ 220650, GY9,5

Рабочий угол светового пучка 7,5°

∼

55°

106

ЛИНЗОВЫЕ ПРОЖЕКТОРЫ

Эффективный радиус работы 4 м

∼

12 м

Габариты 286х249х322 мм

Вес 3,3 кг

Размер светофильтра 150х150

Зависимость освещённости в центре пятна от ширины раскрытия

луча — в виде диаграммы.

Нормальная освещённость лица актёра на сцене — 300 лк; для те

ле/видеокамер — 800 лк; слабое освещение сцены — 50 лк (полумрак).

Характеристики отечественных прожекторов

70Lх и 80Lх годов

1. Прожектор ПРL0,25L100:

напряжение питания 127 В, мощность 250 Вт,

источник — прожекторная лампа ПЖ220250,

диаметр линзы РС 100 мм.

В осветительной практике эти приборы называют «бебиками».

2. Прожектор ПРL0,5L115 м:

напряжение питания 220 В, мощность 500 Вт,

источник — прожекторная лампа ПЖ220500,

диаметр линзы РС 115 мм.

В осветительной практике эти приборы называют «пушками».

3. Прожектор ПРL0,5L150 м:

напряжение питания 220 В, мощность 500 Вт,

источник — прожекторная лампа ПЖ220500,

диаметр линзы Френеля 150 мм.

4. Прожектор ПрТЛL0,5:

напряжение питания 220 В, мощность 500 Вт,

источник прожекторная лампа КГМ220500.

5. Прожектор ПрТЛL1 (ПрТЛL2, ПрТЛL3):

напряжение питания 220 В, мощность 1000 Вт,

источник — прожекторная лампа КПЖ2201000.

6. Прожектор ПрТЛLУL1 (ПрТЛLУL2, ПрТЛLУL3):

107

ЛИНЗОВЫЕ ПРОЖЕКТОРЫ
