Основное назначение – защита кабелей, проводов и электродвигателей.
Расшифровка условного обозначения выключателей дана на рис. 2.95.

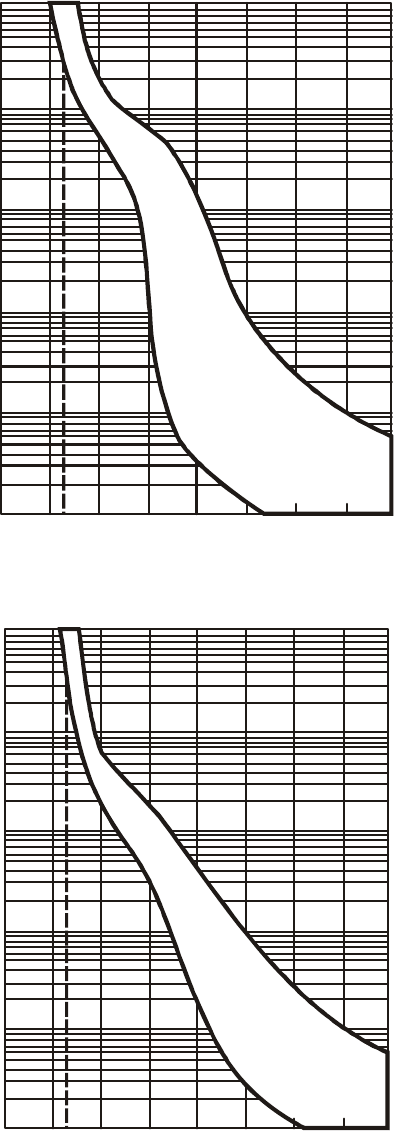

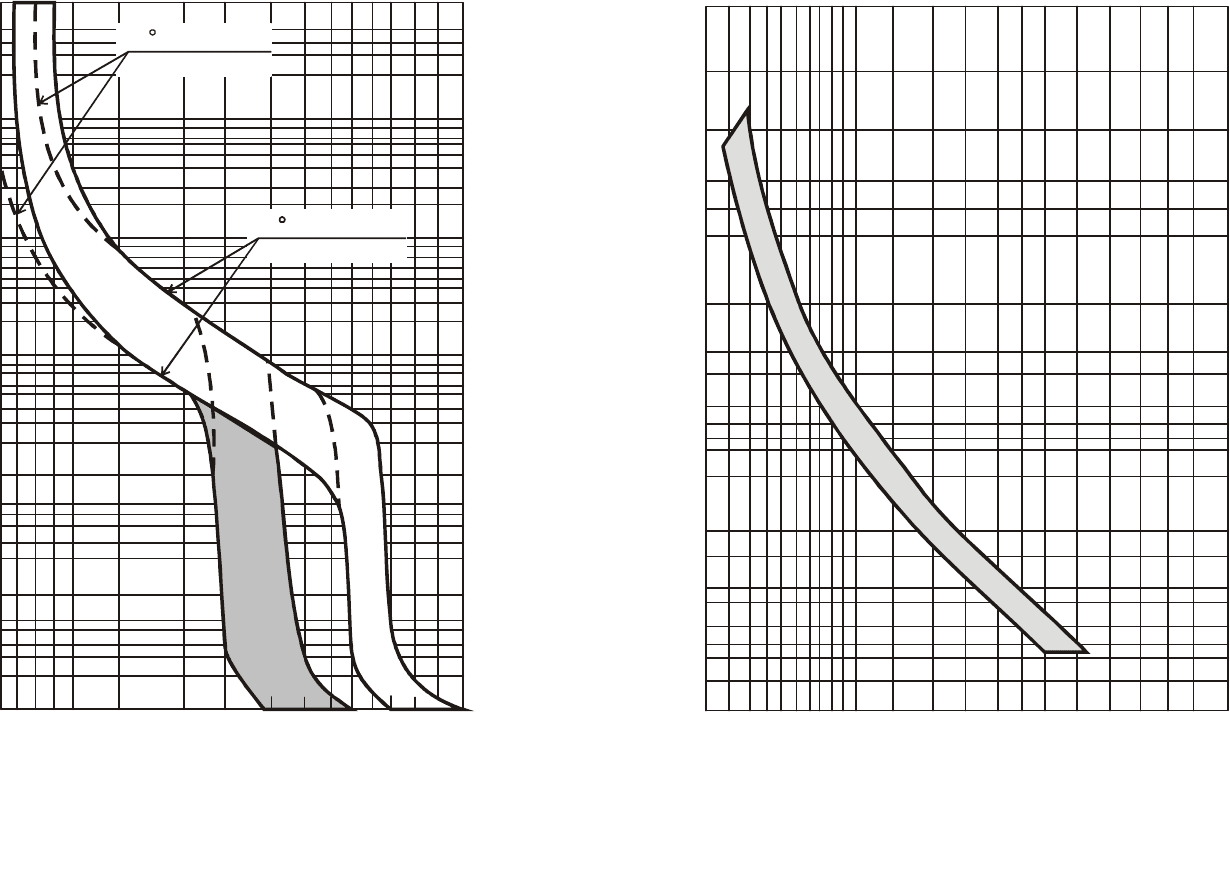

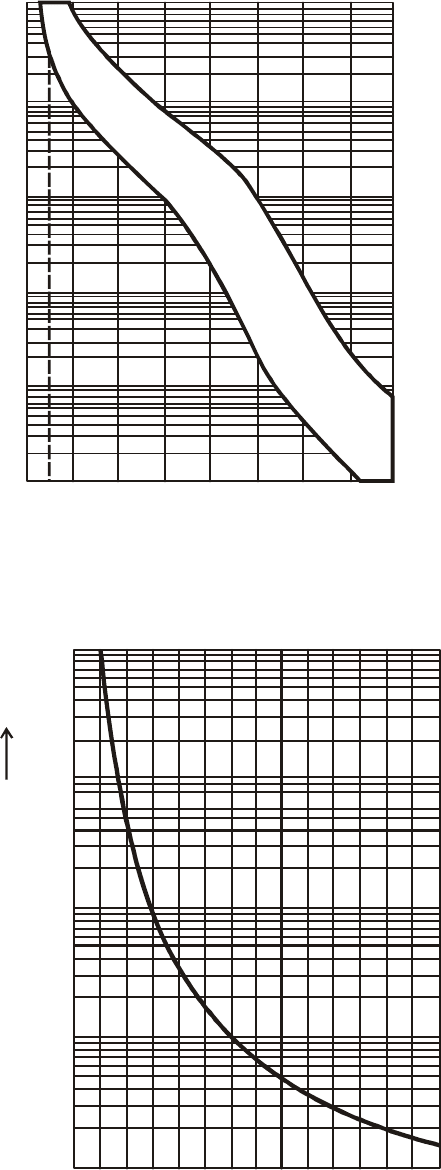

Времятоковые характеристики и допустимые времена перегрузки авто-
матов ВА21 изображены на рис. 2.96 и 2.97, соответственно. Выключа-
тели с электромагнитными расцепителями с гидравлическим замедле-
нием срабатывания с холодного состояния при одновременной нагрузке
всех полюсов и температуре окружающей среды 25 ± 10°С:
• не отключаются при токе 1,05⋅I
ном
за время менее одного часа;
• отключаются за время не более 30 минут при токе 1,2⋅I
ном
– для
выключателей с уставкой 12⋅I
ном
, 4⋅I
ном
и при токе 1,35⋅I
ном
– для выклю-
чателей с уставкой 6⋅I
ном
;
а при нагрузке каждого полюса в отдельности током:
• 6⋅I
ном
отключаются за время от 3 до 20 с – для выключателей с
уставкой 12⋅I
ном
;
• 3⋅I
ном
отключаются с выдержкой времени более 3 с – для выклю-
чателей с уставкой 6⋅I
ном
;
• 2⋅I
ном
отключаются за время от 40 до 200 с – для выключателей с
уставкой 4⋅I
ном
.
Из дополнительных устройств выключатели оснащаются свобод-
ными контактами и независимым расцепителем (табл. 2.51).
Коммутируемый свободный контактами минимальный ток состав-
ляет 10 мА при напряжении 24 В.
При нормальных условиях работы выключатели с независимыми
расцепителями срабатывают при напряжении от 70 до 120% от номи-

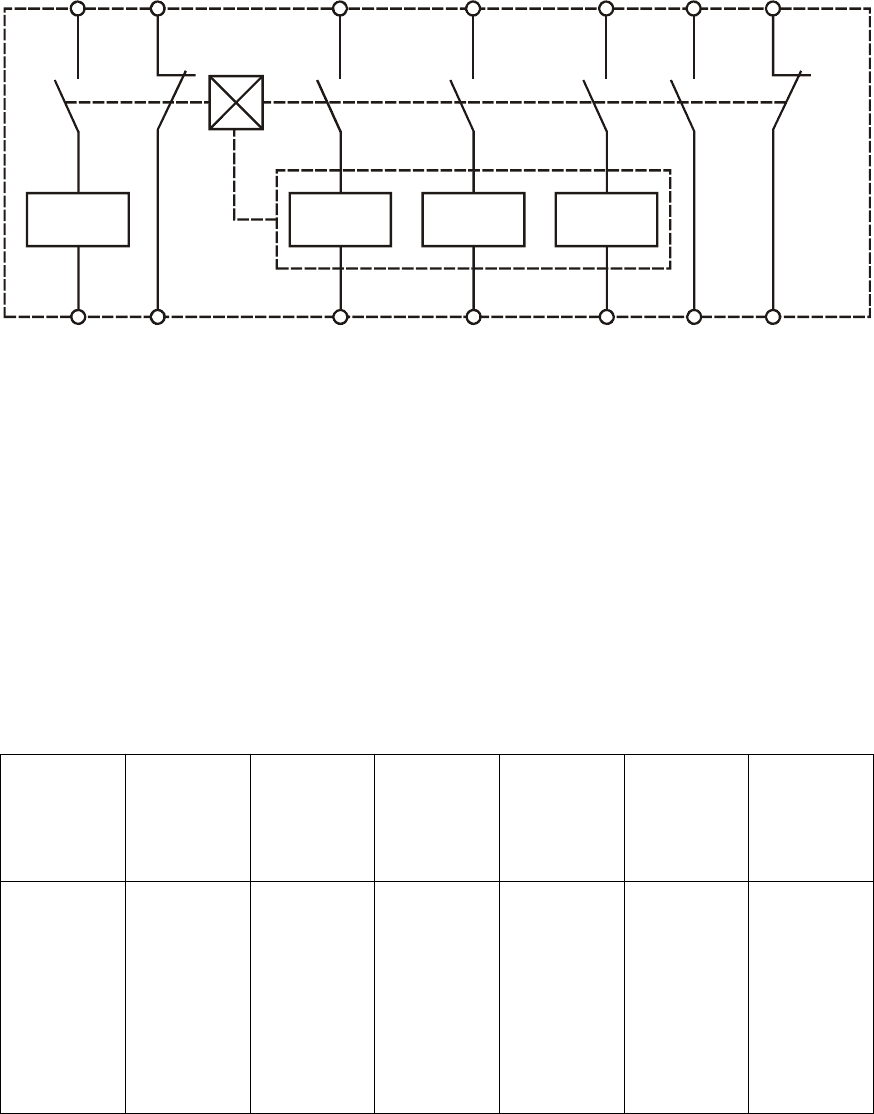

нального: 24, 36, 48, 110, 127, 220, 380, 400, 415, 440 В. Пример элек-
трической схемы выключателей ВА21 с независимым расцепителем
приведен на рис. 2.98.
Автоматические выключатели серии ВА47 – электрические ком-
мутационные аппараты, снабженные двумя системами защиты от сверх-
тока: электротепловой и электромагнитной, с взаимосогласованными
характеристиками. Предназначены для защиты распределительных и
групповых цепей, имеющих различную нагрузку. Рекомендуются к
применению в водно-распределительных устройствах бытовых и про-
мышленных электроустановок. Предусмотрено одно-, двух-, трех- и че-
тырехполюсное исполнение. Основные технические данные автоматов

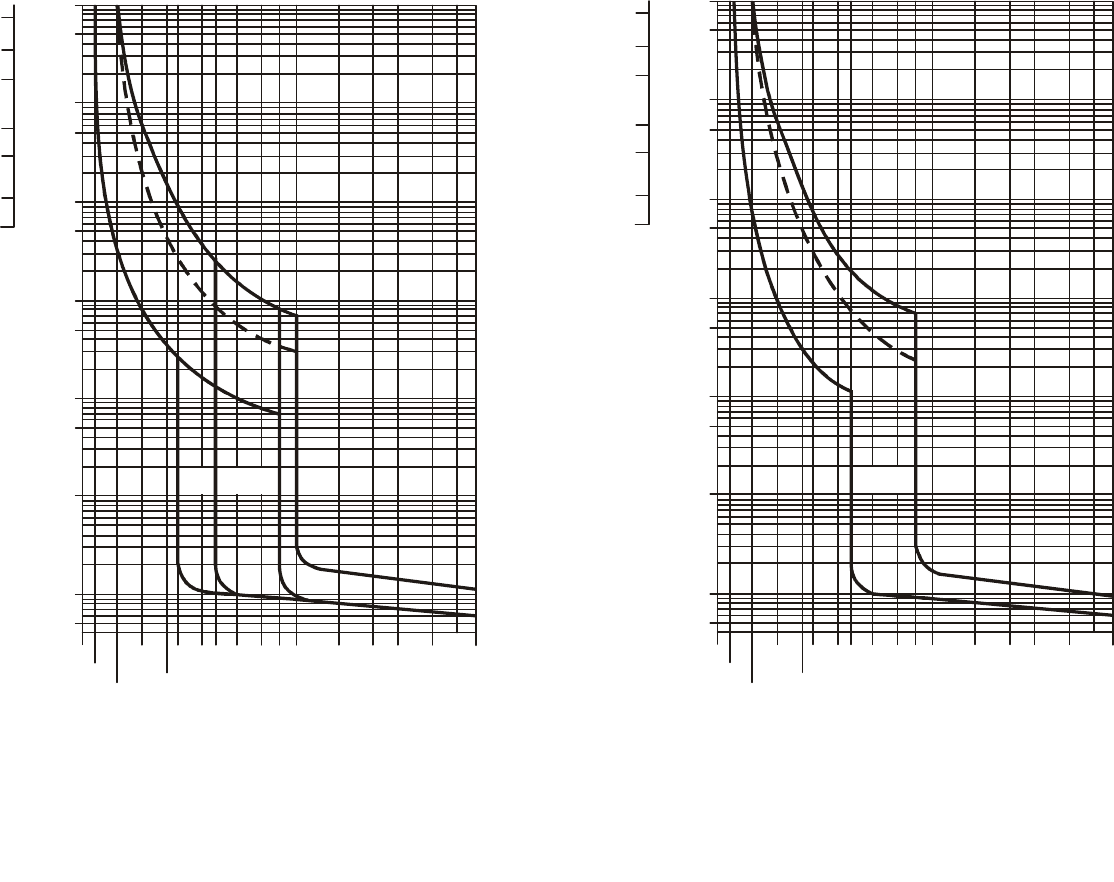

даны в таблице 2.52, а защитные характеристики представлены на
рис. 2.101−2.104.

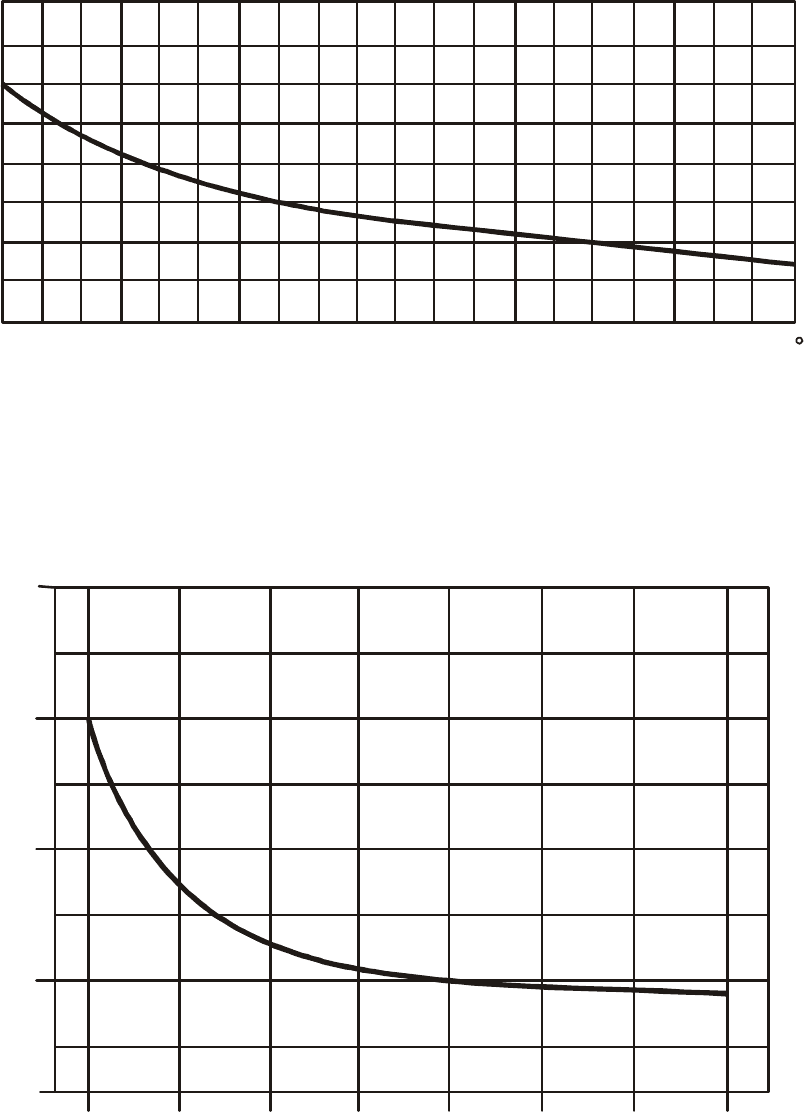

Ток неотключения для размещенных рядом друг с другом автома-
тических выключателей в зависимости от их количества (N) и темпера-
туры окружающей среды определяется по формуле:
