Максимальная нефтеотдача при запланированных 'системах

разработки должна достигаться при осуществлении контроля за

разработкой. В первую очередь производится контроль за

изменением пластового давления, определяется

соответствующая поправка на разницу между фактическим и

расчетным значениями пластового давления, которая затем

вводится во все расчеты. Большое внимание отводится степени и

темпам обводнения продукции в добывающих скважинах. По мере

обводнения скважин первого ряда их отключают и вводят

дополнительные внутренние ряды. Примером объектов

эксплуатации с такой разработкой является залежь пласта С-1

Мухановского месторождения (Самарская область).

При разработке массивных нефтяных залежей с активным

напором пластовых вод наблюдается их обводнение по

вертикали, по разрезу пластов. Для таких залежей характерна

более высокая скорость продвижения ВНК. Для снижения

скорости обводнения добывающих скважин перфорируется лишь

верхняя часть нефтенасыщенной толщины пластов. При этом

вырабатывается вначале нижняя часть залежи, затем

последовательно лежащие выше части. Контроль за обводнением

скважин показывает, что они обводняются также постепенно снизу

вверх. Для улучшения выработки запасов целесообразно

применять более равномерную систему размещения добывающих

скважин.

2. Законтурное заводнение рекомендуется для разработки

залежей шириной 4-5 км. В пределах залежи должно быть четко

установлены положения внешнего и внутреннего контуров нефте-

носности. Залежи должны характеризоваться однородным

-283

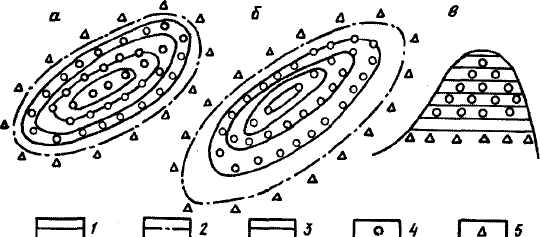

Рис.72. Система разработки нефтяной залежи с применением

законтурного заводнения: а - симметричной сводовой, б -

асимметричной сводовой, в -литологически экранированной; 1 -

изогипсы пласта, 2 - внешний контур нефтеносности, 3 - линия

литологического ограничения скважины, 4 - добывающие, 5 -

нагнетательные

строением, высокими значениями коллекторских свойств (особенно

проницаемости и гидропроводности), малой вязкостью нефти в

пластовых условиях, отсутствием фациальных замещений пластов,

четкой гидродинамической связью между законтурной и нефтяной

частями залежи. Добывающие скважины располагаются рядами

(батареями) параллельно внешнему контуру нефтеносности, причем

рекомендуется бурить в основном в пределах внутреннего контура

нефтеносности. Рекомендуется нечетное число рядов для

обеспечения отборов нефти из центральной части залежи (рис.72).

При законтурном заводнении нагнетательные скважины должны

быть максимально приближены к внешнему контуру нефтеносности,

однако это расстояние должно составлять не менее половины

расстояния между нагнетательными скважинами. При увеличении

расстояния от контура нефтеносности до нагнетательных скважин

будет повышаться сопротивление продвижению жидкости в

продуктивный пласт, значительно увеличиваться коэффициент оттока

закачиваемой воды. При расчете количества нагнетательных скважин

следует пользоваться следующим соотношением:

\т — Чж—от Л — ————— >

где N - количество нагнетательных скважин; qy^- количество

отбираемой жидкости из залежи в пластовых условиях, м^сут;

Кот- коэффициент оттока; q^ нагнетательных скважин, мЭ/сут.

-284

средняя приемистость

При законтурном заводнении большое внимание следует уделить

контролю за балансом между отбором жидкости и закачкой воды. При

отрицательном балансе будет снижаться пластовое давление в

залежи, происходить сегрегация и выделение газа; при значительных

превышениях закачки над отбором будет повышаться пластовое

давление, резко обводняться залежь. Например, неприятные

последствия этого явления наблюдались на ряде месторождений

Пермской области, где отмечалось значительное превышение

текущих пластовых давлений над начальными давлениями в залежах.

Другим важным условием рациональной разработки нефтяных за-

лежей в условиях законтурного заводнения является контроль за из-

менением пластового давления. Для этой цели, как уже отмечалось,

рассчитывается среднее давление в зоне отбора и в контуре нефте-

носности. Большое внимание уделяется исследованию пьезометри-

ческих скважин. Другим важным фактором контроля за разработкой

при законтурном заводнении является анализ обводненности скважин

и продвижения контуров нефтеносности. При этом устанавливаются

характер вытеснения нефти водой, закономерности образования

языков обводнения и т.д. Примерами эксплуатационных объектов с

такой разработкой могут служить нефтяные месторождения

Татарстана, Башкортостана, Пермской области.

Системы разработки с законтурным заводнением, кроме того,

рекомендуется применять при разработке групп близко распо-

ложенных, небольших по размерам нефтяным залежам (залежам-

спутникам), когда нагнетательные скважины, расположенные за

контуром нефтеносности, оказывают при закачке воды влияние

одновременно на несколько залежей.

3. Приконтурное заводнение рекомендуется для залежей

(эксплуатационных объектов) небольшой ширины (4-5 км), с

однородным строением, высокими фильтрационными

характеристиками пласта, когда отсутствует гидродинамическая связь

между нефтяной и законтурной частями залежи за счет образования

различных экранов. В этом случае нагнетательные скважины

размещают в пределах нефтяной части залежи на минимальном

расстоянии от внешнего контура нефтеносности. Добывающие

скважины так же, как и при законтурном заводнении, бурят

параллельно контурам нефтеносности (рис.73). При осуществлении

систем разработки с приконтурным заводнением применяются в

основном те же методы контроля, что и при законтурном заводнении.

Внутриконтурное заводнение рекомендуется на залежах

(эксплуатационных объектах), ширина которых либо более 4-5 км,

либо менее 4-5 км, но в последнем случае наблюдается

-285-

Рис.73. Система разработки нефтяных залежей с приконтурным

заводнением:

1 и 2 - внешний и внутренний контуры нефтеносности; скважины: 3 -

добывающие, 4 - нагнетательные

Рис.74. Система разработки нефтяных залежей с осевым

заводнением; 1 - внешний контур нефтеносности; скважины: 2 -

добывающие, 3 - нагнетательные

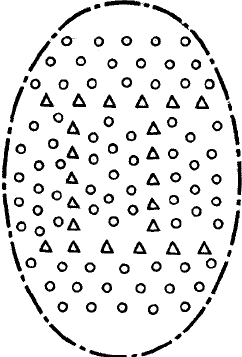

Рис.75. Система

разработки нефтяных

залежей при сочетании

осевого и законтурного

эаводнения:

1 - внешний контур нефтеносности: скважины: 2 - добывающие: 3 -

нагнетательные

Рис.76. Система разработки нефтяных залежей с центральным

заводнением. Условные обозначения см. на рис. 75

уменьшение фильтрационных характеристик залежи и увеличение

вязкости нефти. При внутриконтурном заводнении различаются

следующие виды систем разработки.

4. Осевое (продольное) заводнение рекомендуется для залежей

(эксплуатационных объектов) шириной более 4-5 км, фильтра-

ционные характеристики пласта обычно гораздо ниже, чем при

законтурном заводнении, вязкость пластовой нефти может

колебаться в значительном диапазоне, в пределах залежей могут

наблюдаться случаи, когда коллекторские свойства закономерно

ухудшаются от сводовых участков к периферийным частям (рис.74). В

том случае, когда наблюдается активная гидродинамическая связь

между законтурной и. нефтяной частями залежи, а соотношение

вязкости нефти и закачиваемой воды примерно одинаковое, осевое

заводнение может применяться в комплексе с законтурным (рис.75).

Пример такого сочетания - эксплуатационный объект БС.|+БС2.з+БС4

Усть-Балыкского нефтяного месторождения (Западная Сибирь).

При проектировании систем разработки с осевым заводнением на-

гнетательные скважины располагаются вдоль оси структуры, а

добывающие - рядами параллельно нагнетательным скважинам.

Расстояния между линией нагнетания и первым рядом добывающих

скважин принимаются равными расстоянию между рядами

добывающих скважин. Для эксплуатационных объектов,

характеризующихся низкой геологической неоднородностью и

высокими значениями подвижности, это расстояние увеличивается в

1,2-1,5 раза. Разбуривание залежей начинается в первую очередь с

бурения скважин разрезающего и первого добывающего рядов.

Характерным примером залежей с описываемой системой разработки

является залежь кумского горизонта Новодмитриевского

месторождения (Краснодарский край).

В случае сочетания осевого и законтурного заводнении в первую

очередь планируется бурение нагнетательных скважин как в пределах

залежи, так и за контуром, а также добывающих скважин в рядах,

прилегающих к нагнетательным скважинам. При таком порядке

разбуривания достигается больший охват залежи. При наличии

многопластовых эксплуатационных объектов (Устъ-Балыкское

месторождение) закачку воды рекомендуется осуществлять в

каждый пласт отдельно с целью более четкого контроля за

разработкой, наилучшей и равномерной выработкой запасов.

В процессе разработки эксплуатационных объектов с описы-

ваемыми системами размещения нагнетательных и добывающих

скважин основное внимание при контроле за выработкой запасов

уделяется динамике изменения пластового давления, характеру

продвижения закачиваемой воды, динамике изменения газового

-287-

фактора. Регулирование разработки осуществляется как

изменением отборов нефти, так и перераспределением

закачиваемой воды в продуктивные пласты.

5. Центральное заводнение рекомендуется для

эксплуатационных объектов, характеризующихся закономерным

ухудшением физико-литологических и фильтрационных

характеристик от сводовой к периферийным частям залежей.

Размеры залежей обычно небольшие от 1 до 3 км, форма их

изометричная. Для залежей больших размеров,

характеризующихся более однородным строением, более высокими

значениями коллекторских свойств и фильтрационных характеристик,

центральное заводнение применяют в сочетании с законтурным.

При осуществлении описываемых систем разработки в

центральной части залежи планируется размещение нагнетательных

скважин в количестве от 3 до 7 вдоль окружности, радиус которой

достигает 250-300 м. Добывающие скважины планируется

располагать концентрическими рядами параллельно внешнему

контуру нефтеносности в пределах как чисто нефтяной, так и

водонефтяной зон (рис.76).

Основное внимание при контроле за выработкой запасов должно

уделяться изучению характера продвижения закачиваемой воды в

пределах как нефтяной, так и законтурной частей залежей.

Параллельно осуществляется контроль за динамикой изменения

пластового давления в зоне отбора и зонах закачки воды.

6. Кольцевое заводнение рекомендуется для залежей, которые

характеризуются изменением литолого-физических и

фильтрационных свойств в определенном направлении от сводовой к

периклинальным частям структуры. Залежи обычно характеризуются

изометрической, овальной формой. Для поддержания пластового

давления в средней части залежи нагнетательные скважины

располагают по кольцу, а в законтурной области - параллельно

внешнему контуру нефтеносности. В результате этого образуются

две неравные площади: меньшая - в центральной части площади и

большая - между двумя рядами нагнетательных скважин (рис.77).

В результате теоретических исследований установлено, что

наибольшая эффективность данной системы разработки

достигается в том случае, когда кольцо нагнетательных скважин

находится на расстоянии 0,4 радиуса залежи. Описываемая • система

разработки применялась, например, при дополнительном разрезании

нагнетательными скважинами Миннибаевской площади

Ромашкинского месторождения.

288

Рис.77. Система

разработки нефтяных

залежей с кольцевым

заводнением.

Условные обозначения

см. на рис. 75

Системы разработки с разрезанием залежей (эксплуатационных

объектов) нагнетательными скважинами на отдельные блоки

применяются в том случае, когда ширина залежей более 4-5 км, в

пределах которых могут быть выявлены участки с различной

геологической неоднородностью, физико-литологическими и

фильтрационными свойствами. Обычно залежи содержат

значительные запасы нефти. Кроме того, эту систему можно

использовать для залежей, имеющих меньшие размеры, но

характеризующихся значительной фациальной изменчивостью пород,

уменьшением фильтрационных свойств (проницаемости,

гидропроводности, подвижности), повышенной вязкостью

пластовой нефти, резким ухудшением условий фильтрации на

границах залежей и т.п. В том или другом случае законтурное

заводнение становится уже менее эффективным, годовые отборы

нефти оказываются весьма низкими по сравнению с

заключенными в залежах запасами нефти, а сроки разработки

затягиваются на многие годы.

В этом случае площадь эксплуатационного объекта разрезается

рядами нагнетательных скважин на отдельные полосы, блоки

шириной не более 4-5 км. Закачка воды в нагнетательные скважины

приводит к образованию локальных зон повышенного давления,

которые в процессе дальнейшей закачки жидкости образуют единый

фронт закачиваемой воды с повышенным давлением. Направление

линий разрезания выбирают с учетом выявленной общей

закономерности литологического и фациального строения

эксплуатационных объектов - вкрест преимущественного

простирания зон

19 Канал

ин

-289.

Рис.78. Система разработки нефтяных

залежей с разрезанием на блоки рядами

нагнетательных скважин. Условные

обозначения см. на рис. 75
