300

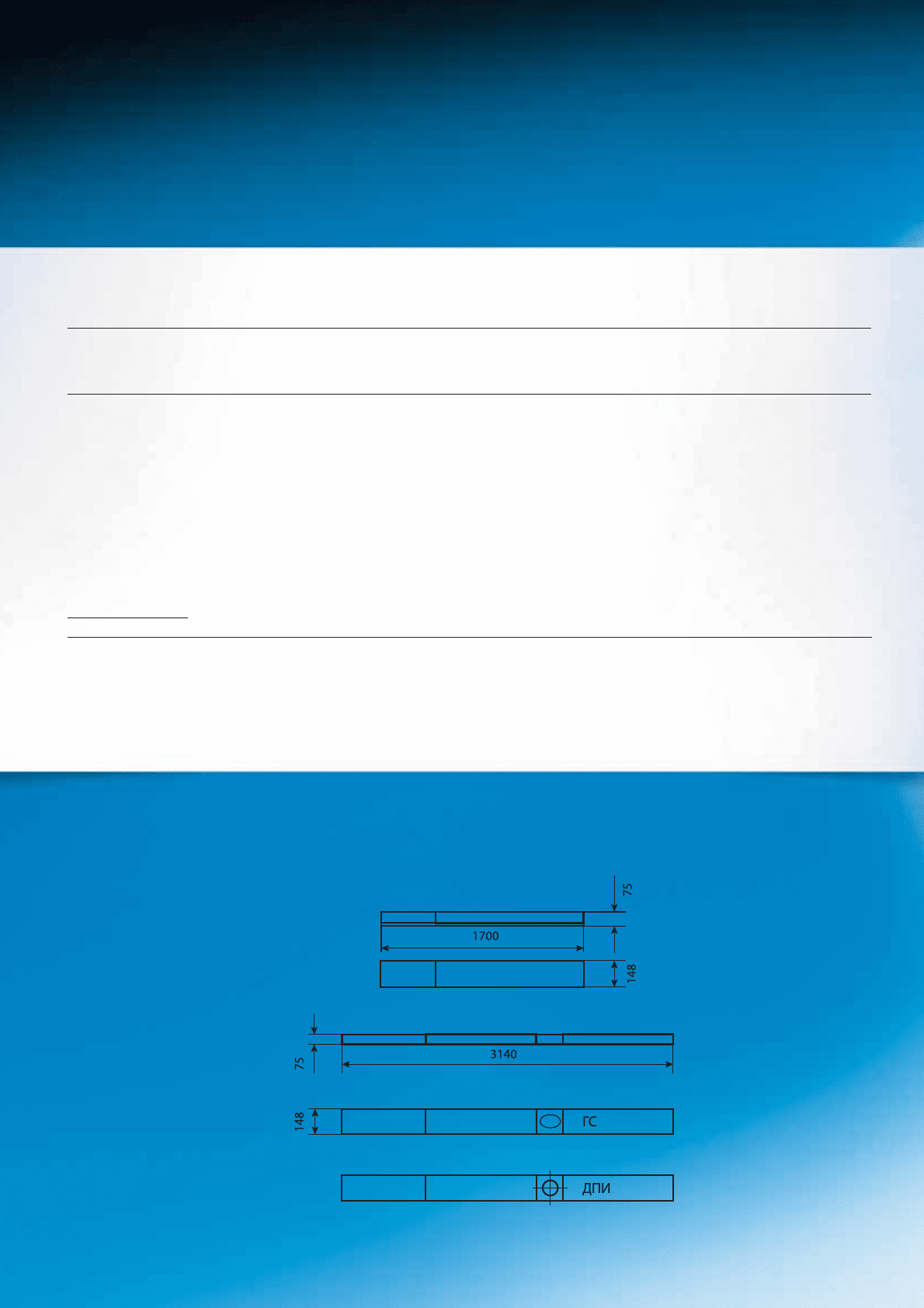

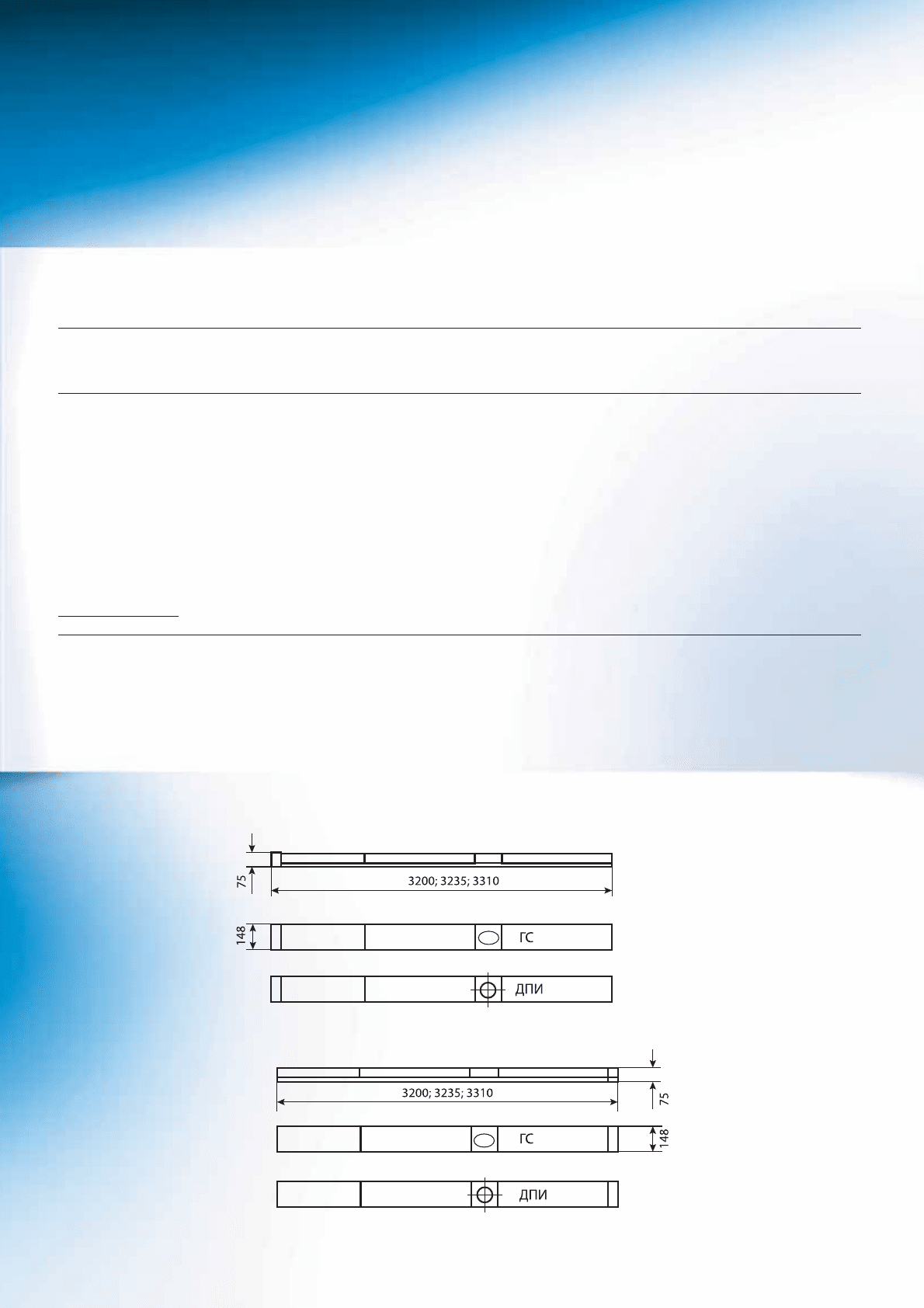

Световая линия
Светильник вагонный
Технические параметры
СЛВ01-36(1х15)-001 220 В/50 Гц 36 Вт -110 В Ж110-15 1700 х 148 х 75 6,0
СЛВ01-2х36(1х15)-002 220 В/50 Гц 2 х 36 Вт -110 В Ж110-15 3140 х 148 х 75 7,0
СЛВ01-2х36(1х15)-003 220 В/50 Гц 2 х 36 Вт -110 В Ж110-15 3200 х 148 х 75 7,0
СЛВ01-2х36(1х15)-004 220 В/50 Гц 2 х 36 Вт -110 В Ж110-15 3200 х 148 х 75 7,0
СЛВ01-2х36(1х15)-005 220 В/50 Гц 2 х 36 Вт -110 В Ж110-15 3235 х 148 х 75 9,0
СЛВ01-2х36(1х15)-006 220 В/50 Гц 2 х 36 Вт -110 В Ж110-15 3235 х 148 х 75 9,0
СЛВ01-2х36(1х15)-007 220 В/50 Гц 2 х 36 Вт -110 В Ж110-15 3310 х 148 х 75 9,0
СЛВ01-2х36(1х15)-008 220 В/50 Гц 2 х 36 Вт -110 В Ж110-15 3310 х 148 х 75 9,0
СЛВ01-2х36(1х15)-009 220 В/50 Гц 2 х 36 Вт -110 В Ж110-15 3310 х 148 х 75 9,0
* КСС – см. на стр. 355.
Наименование*
Количество и
мощность ламп
общего освещения
Номинальное
напряжение и частота
для общего освещения
Номинальное
напряжеие
аварийного
освещения
Тип
аварийного
освещения
Масса, кг
(не более)
Габаритные
размеры
(L х B х H), мм
301
Освещение вагонов поездов
СЛВ01-2х36(1х15)-010,020,030 -50 В/ -110 В /-75 В 36 Вт -50 В/ -110 В Ж54-15, Ж110-15 1760 х 148 х 75 6,0
СЛВ01-2х36(1х15)-011,021,031 -50 В/ -110 В /-75 В 2 х 36 Вт -50 В/ -110 В Ж54-15, Ж110-15 3140 х 143 х 75 9,0
СЛВ01-2х36(1х15)-012,022,031 -50 В/ -110 В /-75 В 2 х 36 Вт -50 В/ -110 В Ж54-15, Ж110-15 3200 х 148 х 75 9,0
СЛВ01-2х36(1х15)-013,023,033 -50 В/ -110 В /-75 В 2 х 36 Вт -50 В/ -110 В Ж54-15, Ж110-15 3200 х 143 х 75 9,0
СЛВ01-2х36(1х15)-014,024,034 -50 В/ -110 В /-75 В 2 х 36 Вт -50 В/ -110 В Ж54-15, Ж110-15 3235 х 140 х 75 9,0
СЛВ01-2х36(1х15)-015,025,035 -50 В/ -110 В /-75 В 2 х 36 Вт -50 В/ -110 В Ж54-15, Ж110-15 3235 х 140 х 75 9,0
СЛВ01-2х36(1х15)-016,026,036 -50 В/ -110 В /-75 В 2 х 36 Вт -50 В/ -110 В Ж54-15, Ж110-15 3310 х 148 х 75 9,0
СЛВ01-2х36(1х15)-017,027,037 -50 В/ -110 В /-75 В 2 х 36 Вт -50 В/ -110 В Ж54-15, Ж110-15 3310 х 148 х 75 9,0
СЛВ01-36(1х18) (1х15)-018,028,038 -50 В/ -110 В /-75 В 36 Вт+18 Вт -50 В/ -110 В Ж54-15, Ж110-15 2600 х 148 х 75 7,0
СЛВ01-2х36(1х15)-019, -029,-039 -50 В/ -110 В /-75 В 2 х 36 Вт -50 В/ -110 В Ж54-15, Ж110-15 3310 х 148 х 75 9,0
* КСС – см. на стр. 355.
Наименование*
Количество и
мощность ламп
общего освещения
Номинальное
напряжение и частота
для общего освещения
Номинальное
напряжеие
аварийного
освещения
Тип
аварийного
освещения
Масса, кг
(не более)
Габаритные
размеры
(L х B х H), мм

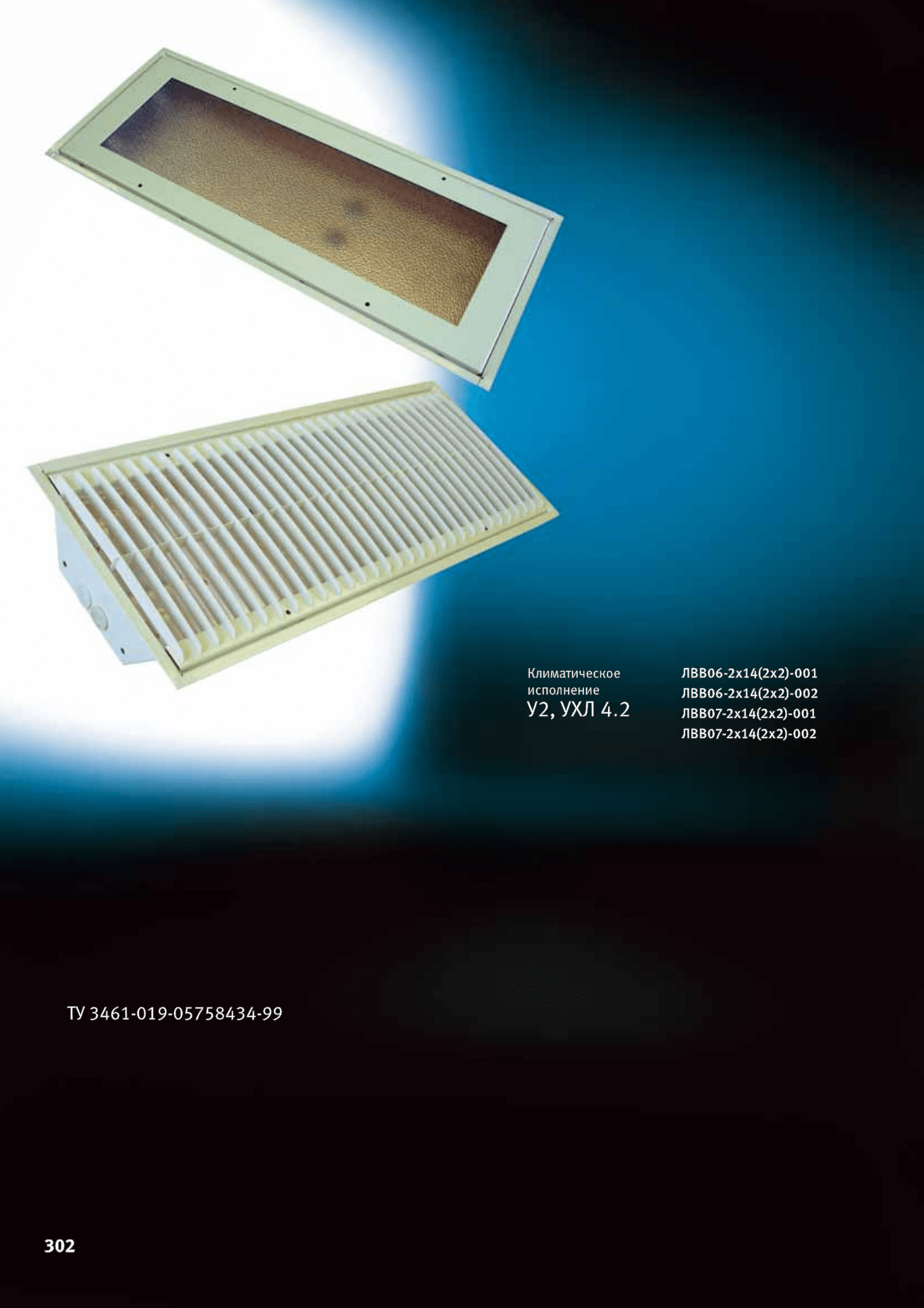

ЛВВ 06/07
Светильник вагонный
Общее и аварийное освещение купе
и коридоров пассажирских вагонов (ЛВВ06).
Освещение вспомогательных помещений
пассажирских вагонов (ЛВВ07)
303
Конструкция
✱ Светильник ЛВВ06-
2х14(2х2)-001/002 состоит из
корпуса, панели, отражателя
и экранирующей решетки
✱ Корпус и экранирующая
решетка изготовлены
из листового проката
и покрыты белой порошковой
краской
✱ ЛВВ07-2х14(2х2)-001/002
состоит из корпуса,
панели, отражателя,
рамки с рассеивателем
из ударопрочного рифленого
поликарбоната
✱ Корпус и рамка изготовлены
из листового проката
и покрыты белой
порошковой краской
✱ Для удобства при
эксплуатации в светильниках
установлена легко съемная
панель, на которой
расположены электрический
монтаж, электронные ПРА,
патроны для люминесцентных
ламп и светодиодные лампы
для аварийного освещения
Преимущества
✱ Светильники интегрированы
в потолок вагона и имеют
современный дизайн
✱ В светильнике применены
экологически чистые
люминесцентные лампы
✱ Светильник прост
и удобен в эксплуатации
Установка
и обслуживание
✱ Светильник устанавливается
в специальную нишу
в потолке вагона
✱ Светильник рассчитан на
питание от сети постоянного
тока с номинальным
напряжением 50 В или 110 В
✱ Для технического обслуживания
светильника и замены лампы
необходимо открыть четыре
замка. Для этого с помощью
отвертки нажать на штифт
через специальные отверстия
в экранирующей решетке
или рамки с рассеивателем
до упора и повернуть на 90°.
Открыть решетку (рамку). Это
обеспечит свободный доступ
к лампе с патроном. Вывернуть
два винта, соединяющие
панель с корпусом
✱ Панель примет вертикальное
положение. Это обеспечит
свободный доступ
к электронным ПРА, клеммам
с монтажными проводами
и светодиодным лампам
✱ Сборку светильника
производить в обратной
последовательности
Тип источника
света
✱ Люминесцентная лампа 14Вт
с цоколем Т5
✱ Светодиодная лампа
Освещение вагонов поездов
304

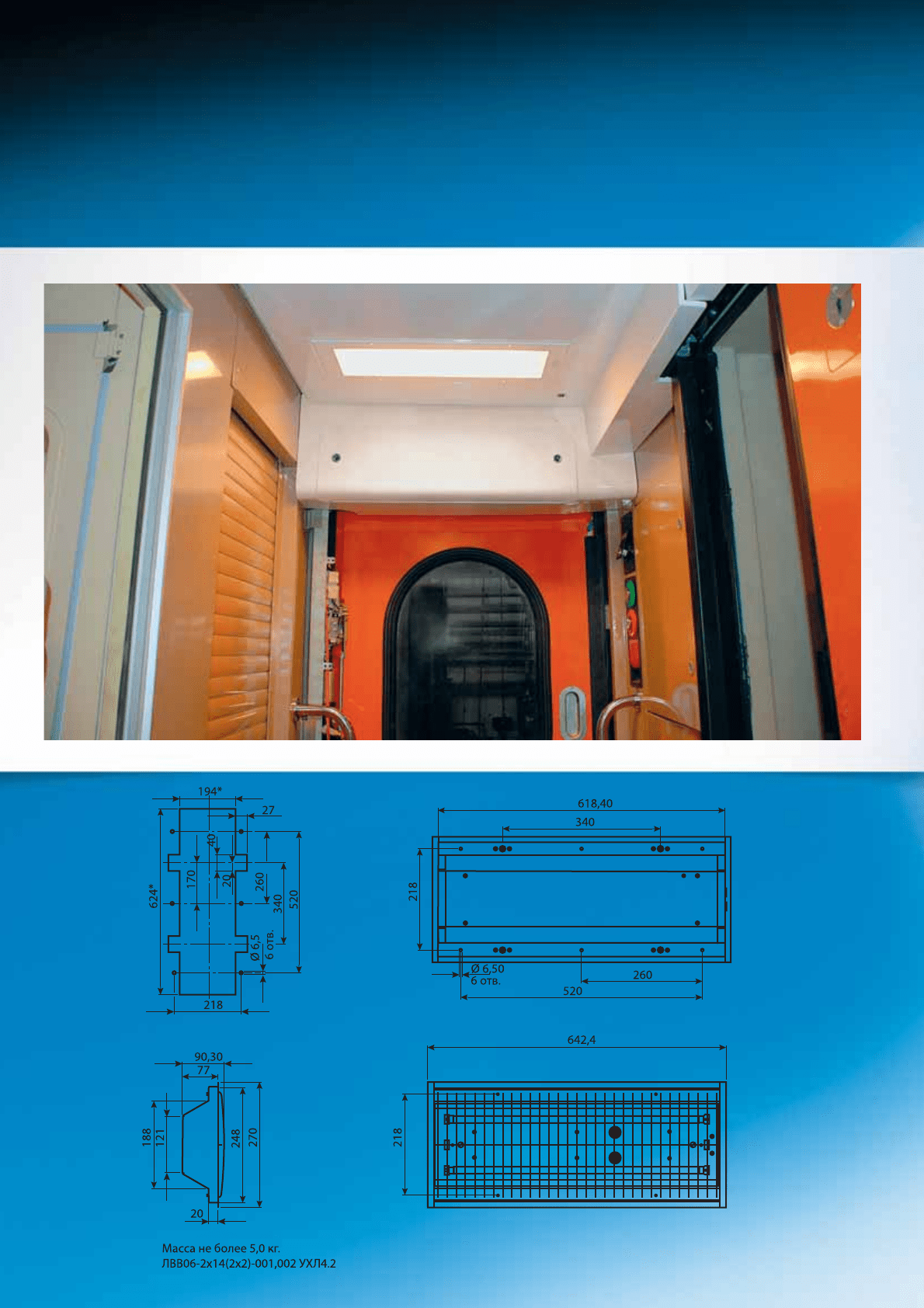

ЛВВ 06/07
Светильник вагонный

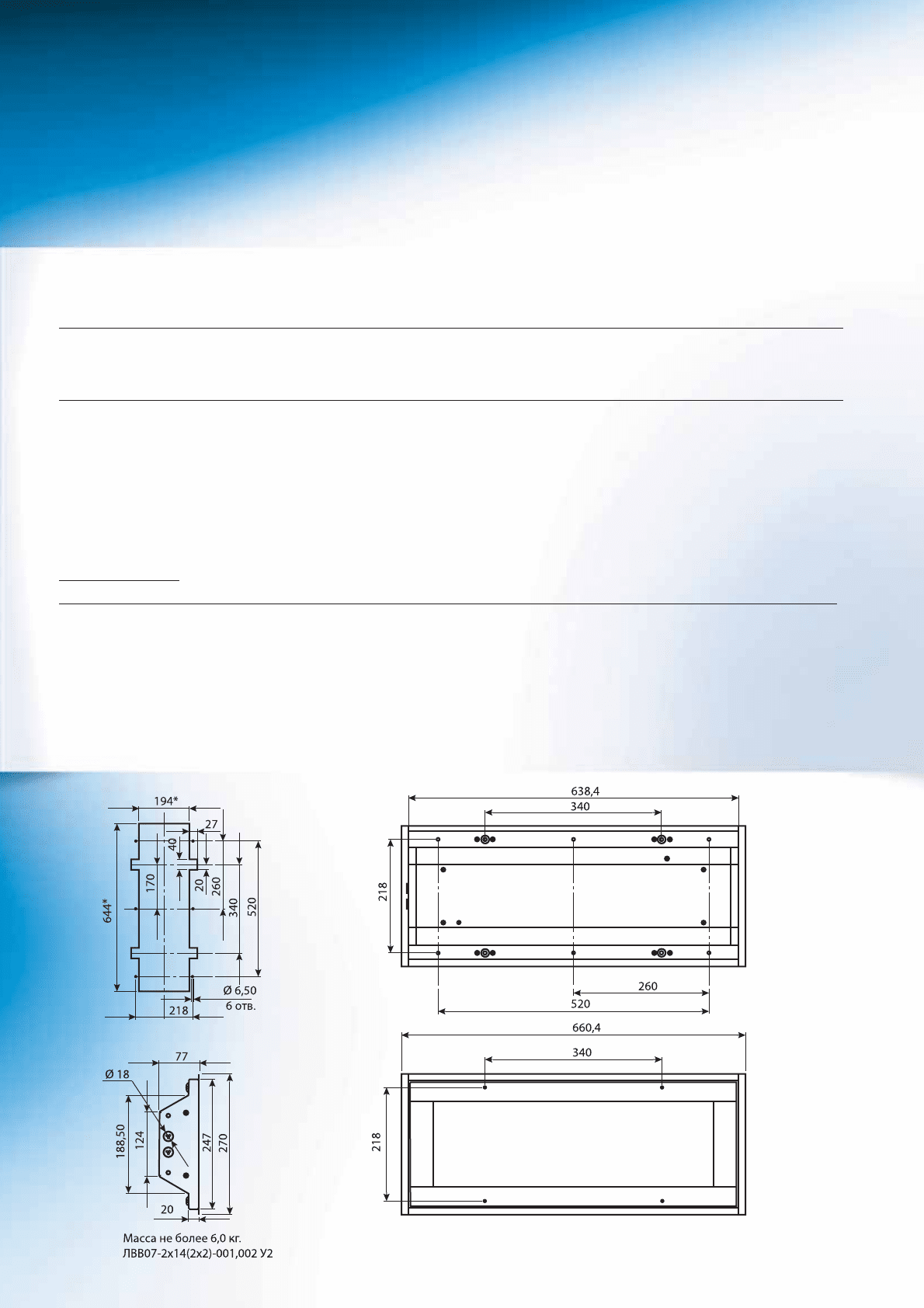

* Посадочные размеры
305
Освещение вагонов поездов
Технические параметры
Наименование
Напряжение,
В
Тип лампы
Номинальная
мощность, Вт
Тип лампы
аварийного
освещения
Мощность
лампы
аварийного
освещения, Вт
КПД, %
(не
менее)
Тип кривой
силы света
(КСС)*
Степень
защиты
Габаритные
размеры
(L х B х H),
мм
Масса, кг
(не
более)
ЛВВ06-2х14(2х2)-001 -110
FH14W/830HE
«OSRAM»
14 Светодиод 1…2 65 Косинусная IP20 638,4 х 266 х 90,3 5,0
ЛВВ06-2х14(2х2)-002 -50
FH14W/830HE
«OSRAM»
14 Светодиод 1…2 65 Косинусная IP20 638,4 х 266 х 90,3 5,0
ЛВВ07-2х14(2х2)-001 -110
FH14W/830HE
«OSRAM»
14 Светодиод 1…2 50 Косинусная IP51 656,4 х 266 х 77 6,0
ЛВВ07-2х14(2х2)-002 -50
FH14W/830HE
«OSRAM»
14 Светодиод 1…2 50 Косинусная IP51 656,4 х 266 х 77 6,0
* КСС – см. на стр. 355.

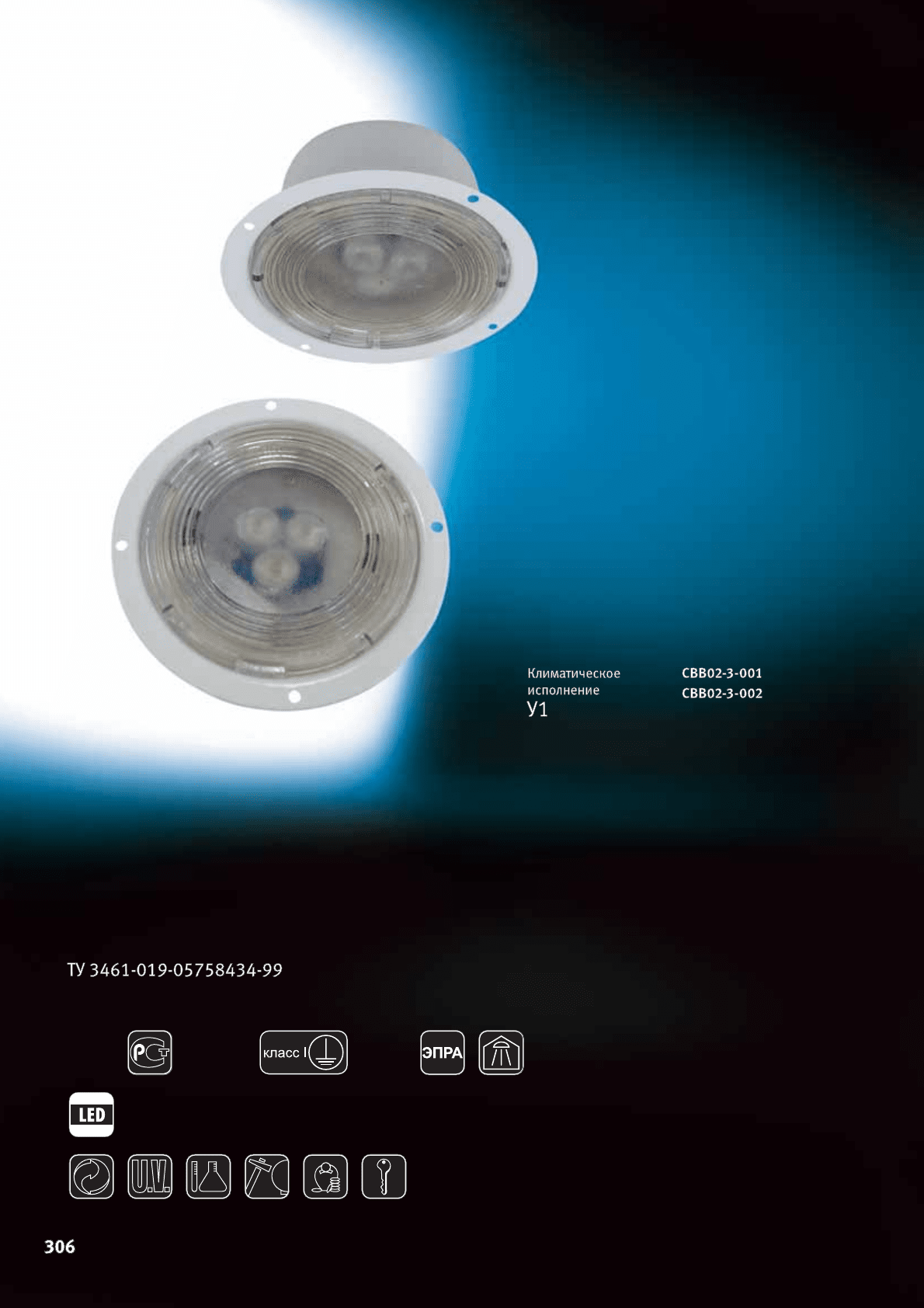

СВВ02
Светильник вагонный
Освещение
переходных площадок
307
Конструкция
✱ Светильник состоит из
следующих основных
частей: корпуса, панели со
светодиодными лампами,
ЭПРА и защитного стекла
Преимущества
✱ Светильник обладает
антивандальными свойствами
✱ Защитное стекло ударопрочно
и не изменяет параметров под
воздействием ультрафиолета
✱ Прост и удобен в эксплуатации
✱ Большой срок службы
источника света
Установка
и обслуживание
✱ Устанавливается светильник
в нишу вагона и крепится
к потолку с помощью
вытяжных заклёпок
✱ Для технического обслуживания
светильника необходимо
открыть защитное стекло
с помощью спецключа. Это
обеспечит свободный доступ
кпанели со светодиодными
лампами и ЭПРА
Тип источника
света
✱ Светодиодная лампа
Освещение вагонов поездов
Технические параметры
Наименование Тип лампы
Номинальное
напряжение, В
Номинальная
мощность, Вт
Освещённость на нормируемой
поверхности, лк (не менее)
Степень
защиты
Масса, кг
(не более)
СВВ02-3-001 СИД -110 3 30 IP55 0,4
СВВ02-3-002 СИД -50 3 30 IP55 0,4

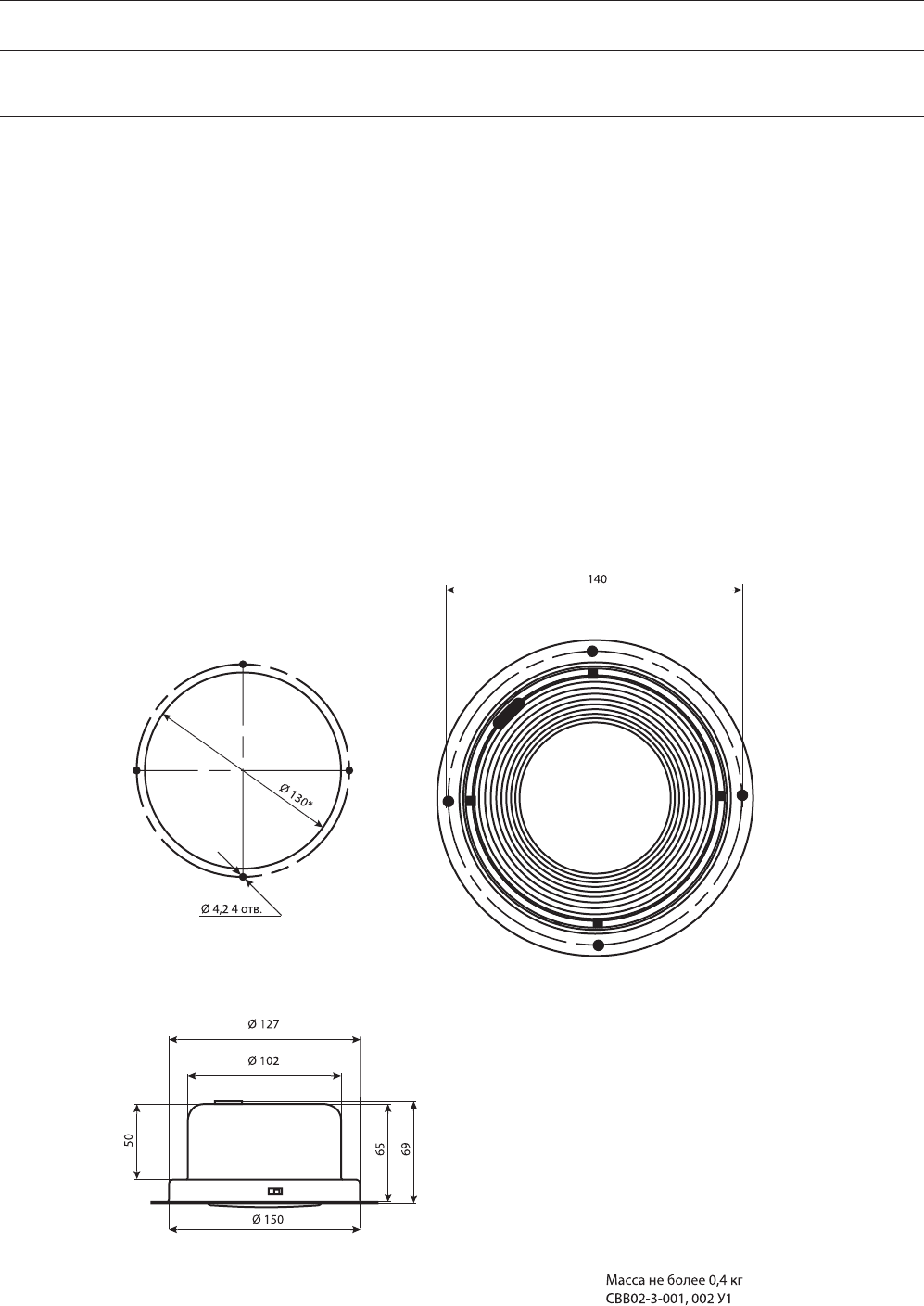

* Посадочные размеры

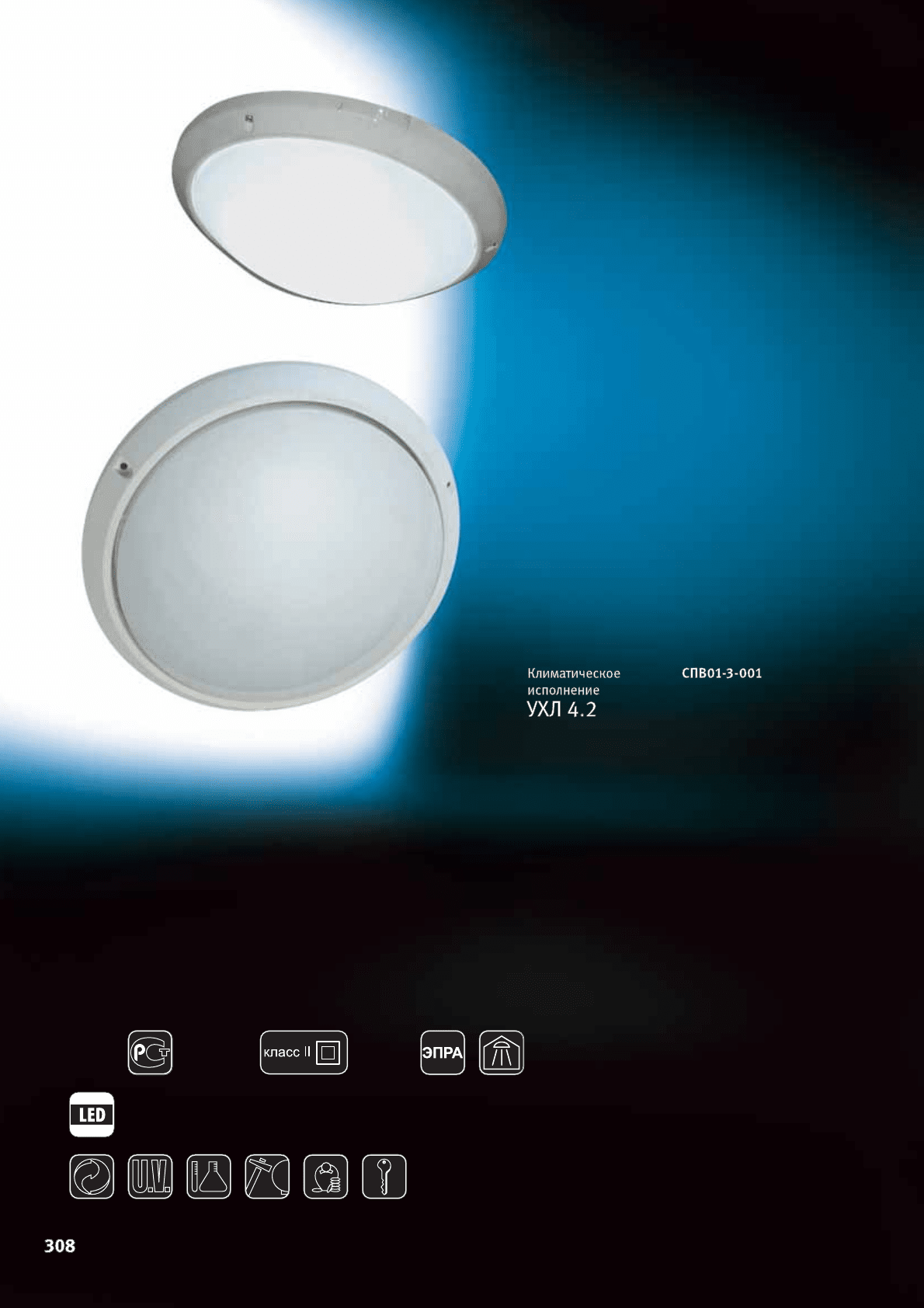

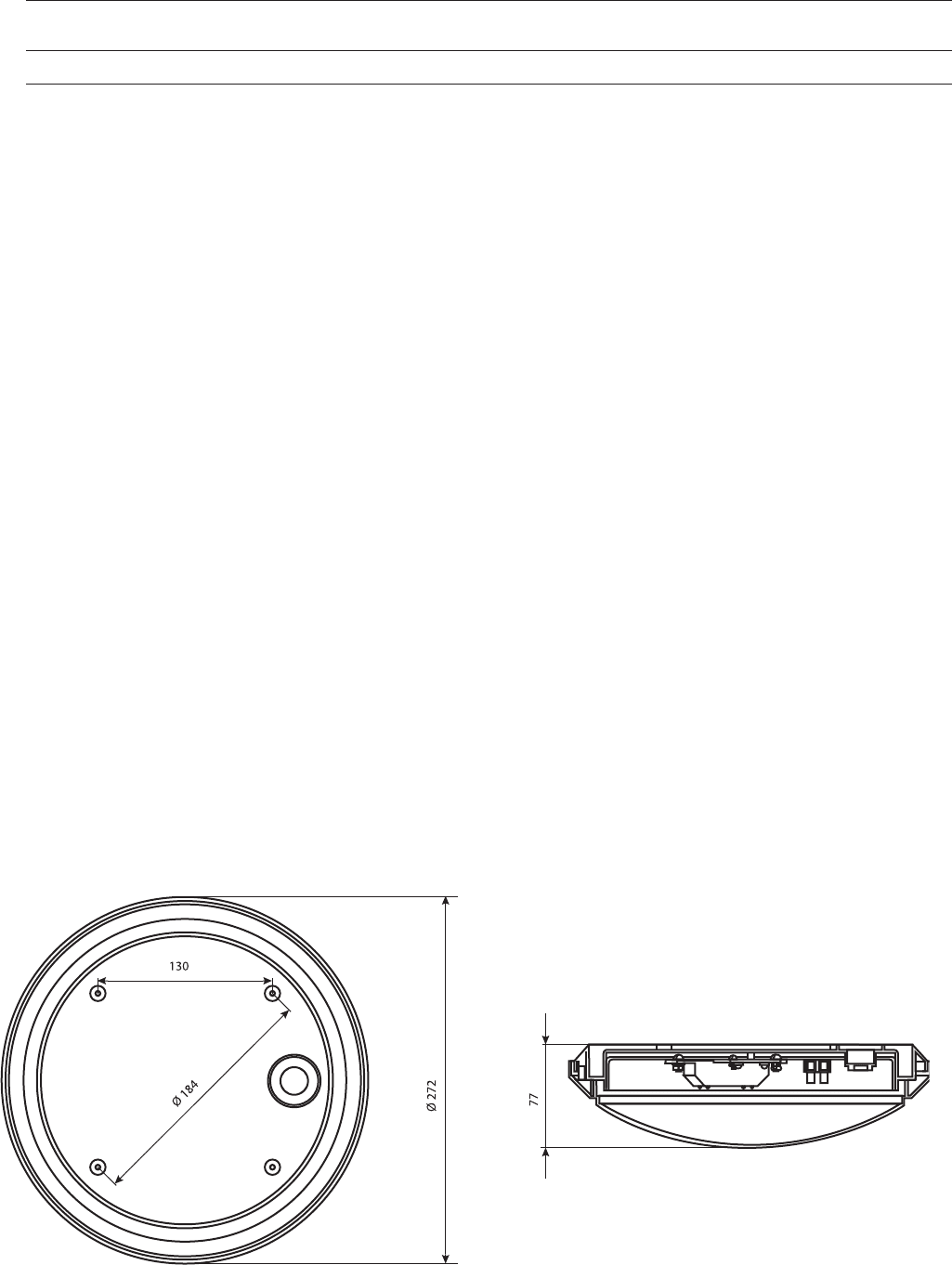

СПВ01
Светильник вагонный
Освещение бытовых помещений.
Светильники соответствуют требованиям
ИБПМ.676112.382 СБ.
309
Конструкция
✱ Светильник состоит
из корпуса, панели
и рамки с рассеивателем
Преимущества
✱ Светодиодная лампа
увеличивает срок службы
светильника
✱ Прост и удобен
в эксплуатации
Установка
и обслуживание
✱ Устанавливается светильник
на потолок вагона
✱ Для технического обслуживания
необходимо снять рамку
с рассеивателем. Это обеспечит
свободный доступ
к электронному ПРА,
клеммной колодке
с монтажными проводами
и светодиодной лампе
Тип источника
света
✱ Светодиодная лампа
Освещение вагонов поездов
Технические параметры
Наименование Тип лампы
Номинальное
напряжение, В
Номинальная
мощность, Вт
Освещённость на нормируемой
поверхности, лк (не менее)
Степень
защиты
Масса, кг
(не более)
СПВ01-3-001 СИД -110 3 6 IP54 0,75
