Каталог деталей и сборочных единиц. Комбайн кормоуборочный самоходный РСМ-100 Дон-680М
Подождите немного. Документ загружается.

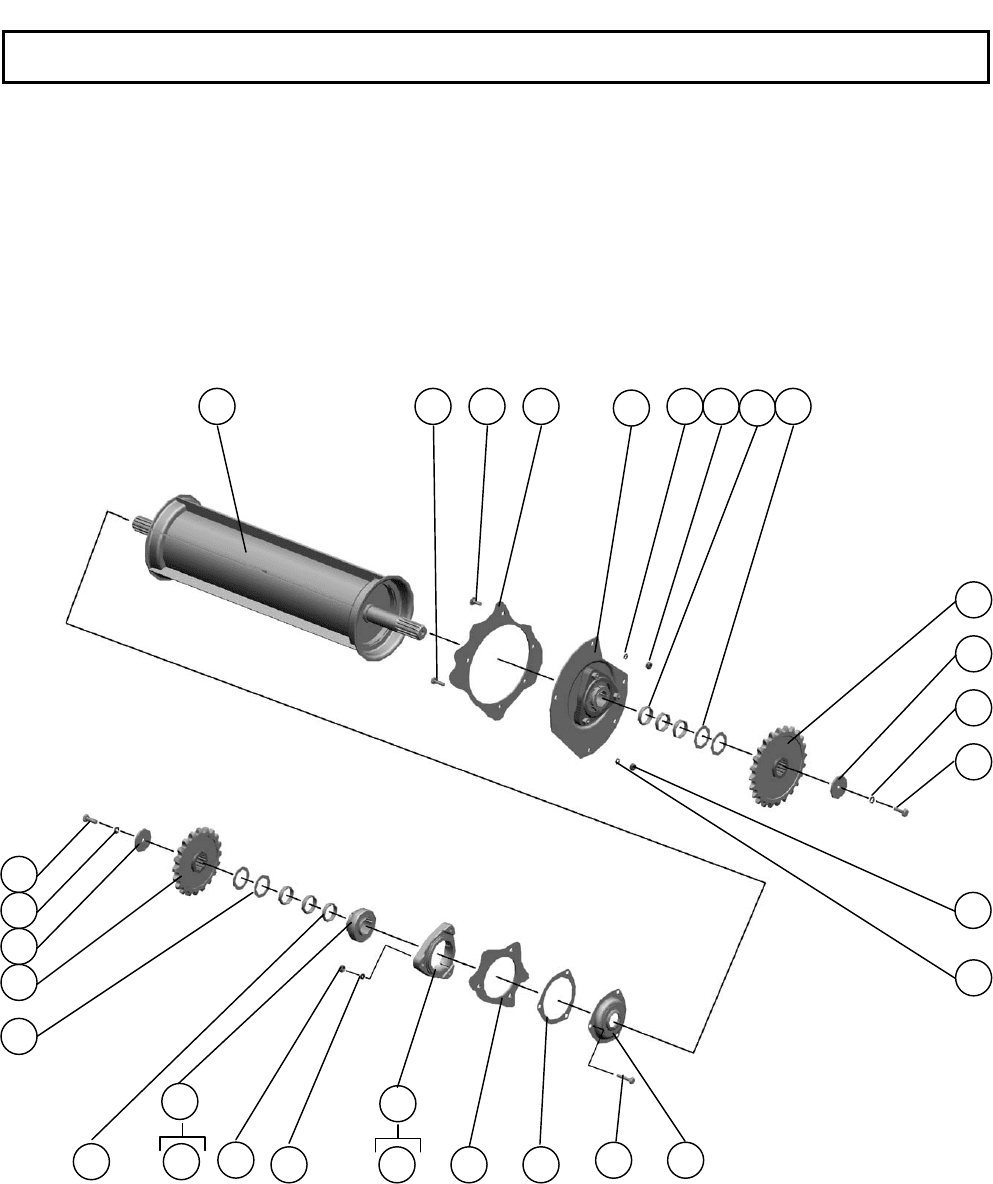

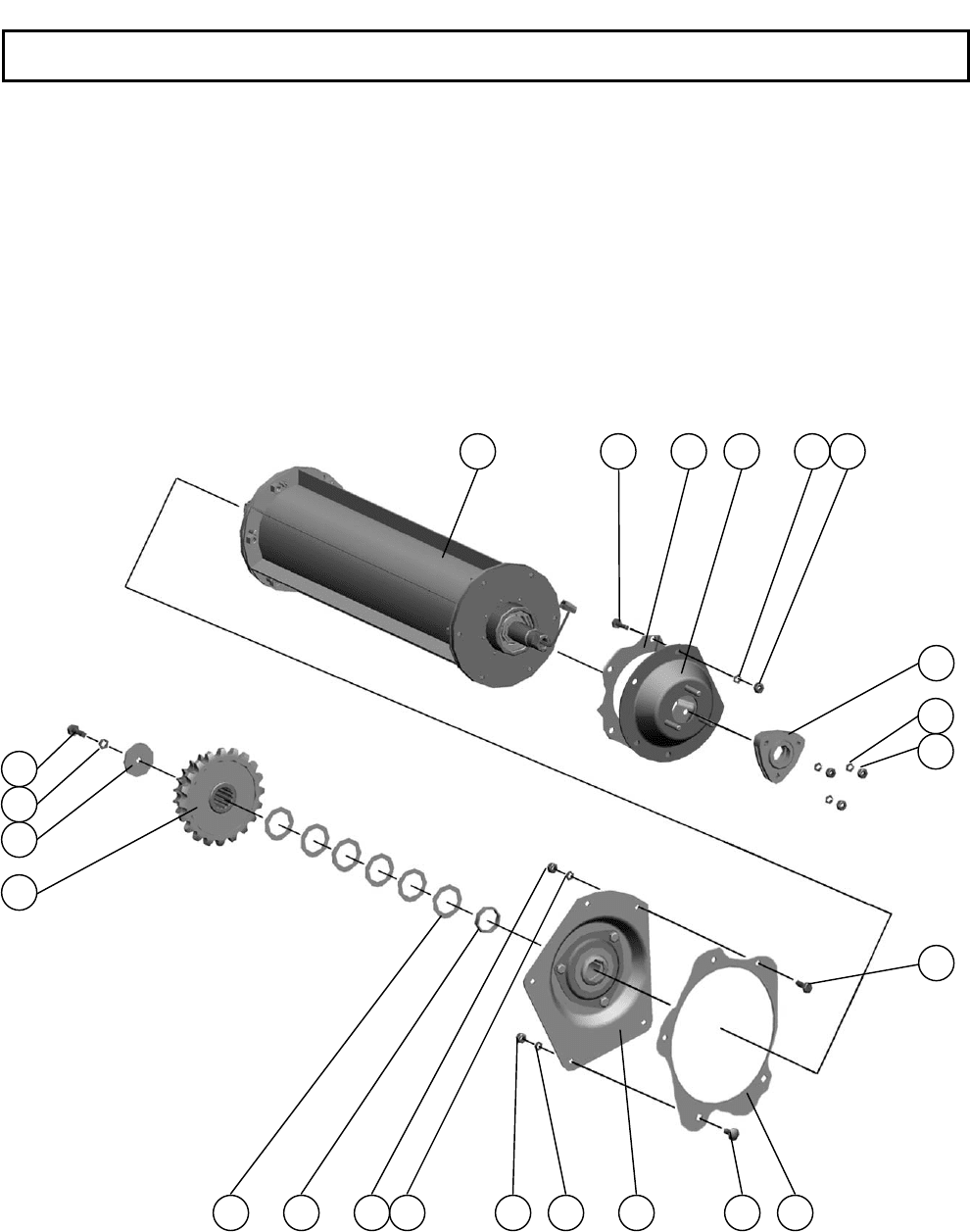

Валец
Roller
Рисунок
47
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.05.04.000А Каркас Skeleton 1
2. РСМ-100.05.03.240А Крышка Cover 1
3. РСМ-100.05.03.002 Прокладка Lining 1
4. РСМ-100.05.03.113 Корпус подшипника Case of the bearing 1
5.
Масленка 1.2.Ц6.хр
ГОСТ 19853-74
Butterdish 1.2.Ц6.хр
ГОСТ 19853-74
1
6.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 10Т 65Г 019
ГОСТ 6402-70
1
7.
Гайка М10-6H.6.019
ГОСТ 5915-70
Nut М10-6H.6.019
ГОСТ 5915-70
1
8.
Подшипник 680210
А2НК7С17
ТУ 37.006.084-90
Bearing 680210 А2НК7С17
ТУ 37.006.084-90 1
9. РСМ-100.05.05.450 Звездочка Asterisk 1
10. РСМ
-100.05.03.413 Шайба Washer 1
11.
Шайба 12Т 65Г 019
ГОСТ 6402-70
Washer 12Т 65Г 019
ГОСТ 6402-70
1
12.
Болт М12-6gx30.88.35.019
ГОСТ 7798-70
Bolt М12-6gx30.88.35.019
ГОСТ 7798-70
1
13. РСМ-100.05.03.740А Валец Roller 1
14. 04.040.3000 Вал карданный Shaft universaling 1
15. РСМ-100.05.03.203 Корпус Case 1
16.
Подшипник 1680208
ЕК10Т2С17
ТУ 37.006.084-90
Bearing 1680208
ЕК10Т2С17
ТУ 37.006.084-90
1
17. РСМ-100.05.06.060 Корпус Case 1
18. РСМ-100.05.06.070 Опора Support 1
Аппарат питающий Device having
101
РСМ-100 К
Д
С

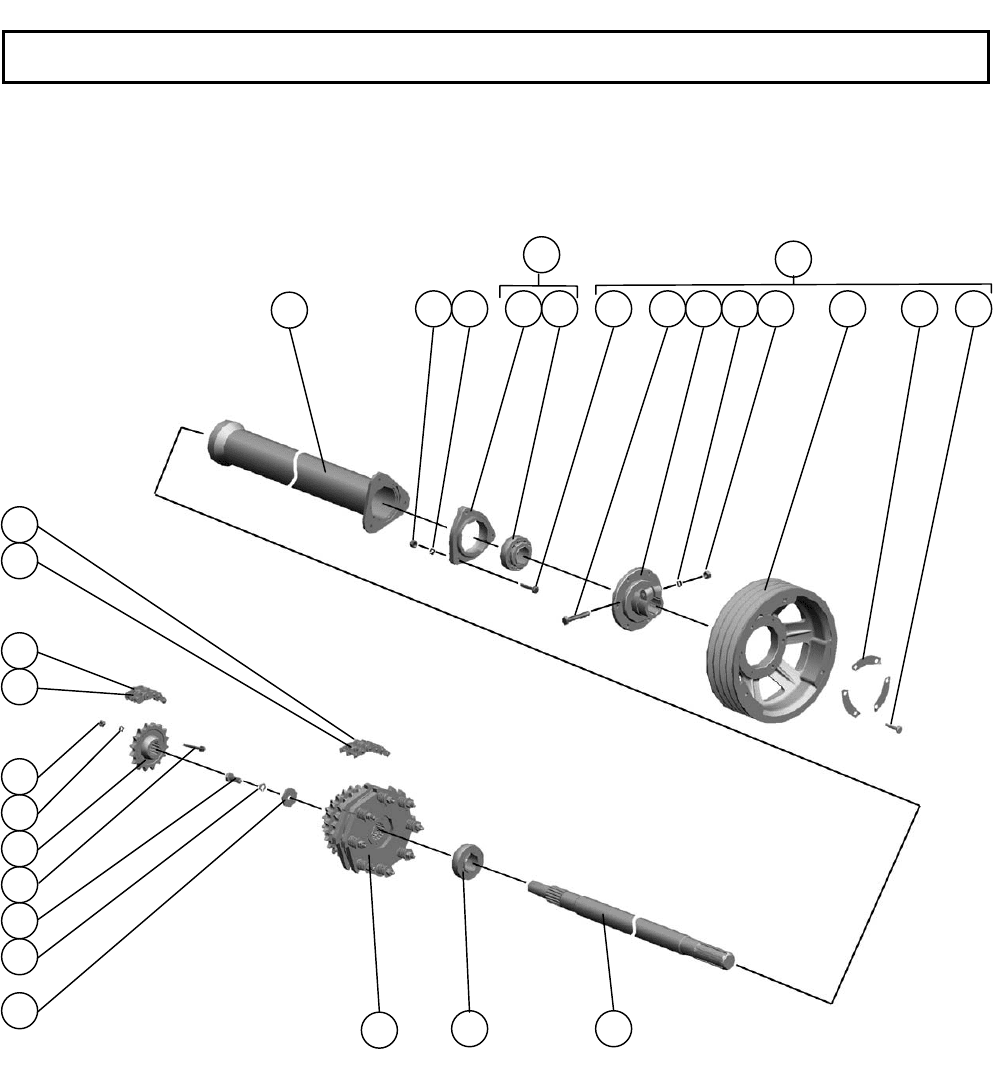

Шкив
Pulley
Рисунок
48
Аппарат питающий Device having
102
РСМ-100 К
Д
С
1
2 3 4 5
6
7 8 10 11 9
13
12 14
15
1617
18
19
20
25
3
23
22
2
24
21
25
26
Шкив
Pulley
Рисунок
48
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.05.04.000А Каркас Skeleton 1
2.
Гайка М10-6H.6.019
ГОСТ 5915-70
Nut М10-6H.6.019
ГОСТ 5915-70
4
3.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 10Т 65Г 019
ГОСТ 6402-70
4
4. H.027.108A
Корпус подшипника
ОСТ 23.2.439-92
Case of the bearing ОСТ
23.2.439-92
1
5.
Подшипник 680210
А2К7С27 ТУ 37.006.084-90
Bearing 680210 А2К7С27
ТУ 37.006.084-90
1
Доп. замена на
Подшипник 680210
А2К7С17
ТУ 37.006.084-90
6. H.027.01.080 Опора Support 1
Доп. замена на
Опора
Н.27.01.080-02
7.
Болт М10-6gx45.88.35.019
ГОСТ
7798-70
Bolt М10-6gx45.88.35.019
ГОСТ7798-70
3
8.
Болт М12-6gx75.88.35.019
ГОСТ 7798-70
Bolt М12-6gx75.88.35.019
ГОСТ 7798-70
1
9. РСМ-100.05.03.970А Ступица Nave 1
10.
Шайба 12Т 65Г 019
ГОСТ 6402-70
Washer 12Т 65Г 019
ГОСТ 6402-70
1
11.
Гайка М12-6H.6.019
ГОСТ 5915-70
Nut М12-6H.6.019
ГОСТ 5915-70
1
12. РСМ-100.05.03.118А Шкиф ф753 Pulley ф753 1
13. РСМ-100.05.03.476А Шайба Washer 3
14.
Болт М12-6gx50.88.35.019
ГОСТ 7798-70
Bolt М12-6gx50.88.35.019
ГОСТ 7798-70
6
15. РСМ-100.05.03.920А
Шкив Pulley 1
16. РСМ-100.05.03.613Б Вал Shaft 1
17.
Подшипник
680210А2НК7С17
ТУ ВНИПП 016-03
Bearing 680210А2НК7С17
ТУ ВНИПП 016-03
1
18. РСМ-100.05.03.560Б Муфта предохранительная Coupling safety 1
19. РСМ-100.05.03.614 Шайба Washer 1
20.
Шайба 16Т 65Г 019
ГОСТ 6402-70
Washer 16Т 65Г 019
ГОСТ 6402-70
1
21.
Болт М16x1,5-
6gx40.88.35.019
ГОСТ 7798-70
Bolt М16x1,5-
6gx40.88.35.019
ГОСТ 7798-70
1
22.
Болт М10-6gx60.88.35.019
ГОСТ 7798-70
Bolt М10-6gx60.88.35.019
ГОСТ 7798-70
1
23.
РСМ-100.05.03.980 Полумуфта Half-coupling 1
24.
Цепь 2ПР-25,4-130
ТУ 23.2.05790417-014-01,
L=381 мм, n=15 зв.
Circuit 2ПР-25,4-130
ТУ 23.2.05790417-014-01,
L=381 мм, n=15 зв.
1
25.
Звено С-2ПР-25,4-130
ТУ 23.2.05790417-014-01
Part С-2ПР-25,4-130
ТУ 23.2.05790417-014-01
2
26.
Цепь 2ПР-25,4-130
ТУ 23.2.05790417-014-01,
L=1701,8 мм, n=67 зв.
Circuit 2ПР-25,4-130
ТУ 23.2.05790417-014-01,
L=1701,8 мм, n=67 зв.
1
Аппарат питающий Device having
103
РСМ-100 К
Д
С
Валец
Roller
Рисунок
49
Аппарат питающий Device having
104
РСМ-100 К
Д
С
1 2 3 4
5
6 7
8
9
7
12
11
10
13
1415
164196
19
13
12
11
20
9
7
8
6
17
18
Валец
Roller
Рисунок
49
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.05.03.680В Валец Roller 1
2.
Болт М10-6gx30.88.35.019
ГОСТ 7798-70
Bolt М10-6gx30.88.35.019
ГОСТ 7798-70
3
3.
Болт M10x25
ТУ 23.4617472.06-91
Bolt M10x25
ТУ 23.4617472.06-91
2
4. РСМ-100.05.04.000А Каркас Skeleton 1
5. РСМ-100.05.03.280А Фланец Flange 1
6.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 10Т 65Г 019
ГОСТ 6402-70
8
7.
Гайка М10-6H.6.019
ГОСТ 5915-70
Nut М10-6H.6.019
ГОСТ 5915-70
8
8. РСМ-100.05.03.841 Кольцо Ring 6
Наиб. кол.
9. РСМ-100.05.03.412-01 Шайба Washer 4
Наиб. кол.
10. РСМ-100.05.05.460 Звездочка Asterisk 1
11. РСМ-100.05.03.413 Шайба Washer 2
12.
Шайба 12Т 65Г 019
ГОСТ 6402-70
Washer 12Т 65Г 019
ГОСТ 6402-70
2
13.
Болт М12-6gx30.88.35.019
ГОСТ 7798-70
Bolt М12-6gx30.88.35.019
ГОСТ 7798-70
2
14. РСМ-100.05.00.570А Крышка Cover 1
15.
Болт М10-6gx45.88.35.019
РСМ 7798-70
Bolt М10-6gx45.88.35.019
РСМ 7798-70
3
16. РСМ-100.05.00.007 Прокладка Lining 1
17. 54-20185 Корпус подшипника Case of the bearing 1
18.
Подшипник 1680208
ЕК10Т2С17
ТУ ВНИПП.016-03
Bearing 1680208
ЕК10Т2С17
ТУ ВНИПП.016-03
1
Доп. замена на
Подшипник
1680208
ЕК7Т2С17
ТУ ВНИПП.016-03
19. РСМ-100.05.06.030 Опора Support 1
20. РСМ-100.05.05.380 Звездочка Asterisk 1
Аппарат питающий Device having
105
РСМ-100 К
Д
С
Валец
Roller
Рисунок
50
Аппарат питающий Device having
106
РСМ-100 К
Д
С
1 2 3 4 5 6
7
6
5
2
4 8 9566 510 11
15
14
13
12
Валец
Roller
Рисунок
50
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quan
t.
Примечание
Annotation
1. РСМ-100.05.04.250 Валец Roller 1
Доп. Замена на
Валец
РСМ-100.05.04.150
2.
Болт М10-6gx30.88.35.019
ГОСТ 7798-70
Bolt М10-6gx30.88.35.019
ГОСТ 7798-70
8
3. РСМ-100.05.04.000А Каркас Skeleton 1
4. РСМ-100.05.03.850А Крышка Cover 1
5.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 10Т 65Г 019
ГОСТ 6402-70
13
6.
Гайка М10-6H.6.019
ГОСТ 5915-70
Nutt М10-6H.6.019
ГОСТ 5915-70
13
7. РСМ-100.05.03.317 Клемма Plug 1
8.
Болт M10x25
ТУ23.4617472.06-91
Bolt M10x25
ТУ23.4617472.06-91
2
9. РСМ-100.05.03.820А Фланец Flange 1
10. РСМ-100.05.03.841 Кольцо Ring 1
11. РСМ-100.05.03.412-01 Шайба Washer 6
Наиб.кол.
12. РСМ-100.05.05.390А Блок звездочек Block of asterisks 1
13. РСМ-100.05.03.413 Шайба Washer 1
14.
Шайба 12Т 65Г 019
ГОСТ 6402-70
Washer 12Т 65Г 019
ГОСТ 6402-70
1
15.
Болт М12-6gx30.88.35.019
ГОСТ 7798-70
Bolt М12-6gx30.88.35.019
ГОСТ 7798-70
1
Аппарат питающий Device having
107
РСМ-100 К
Д
С

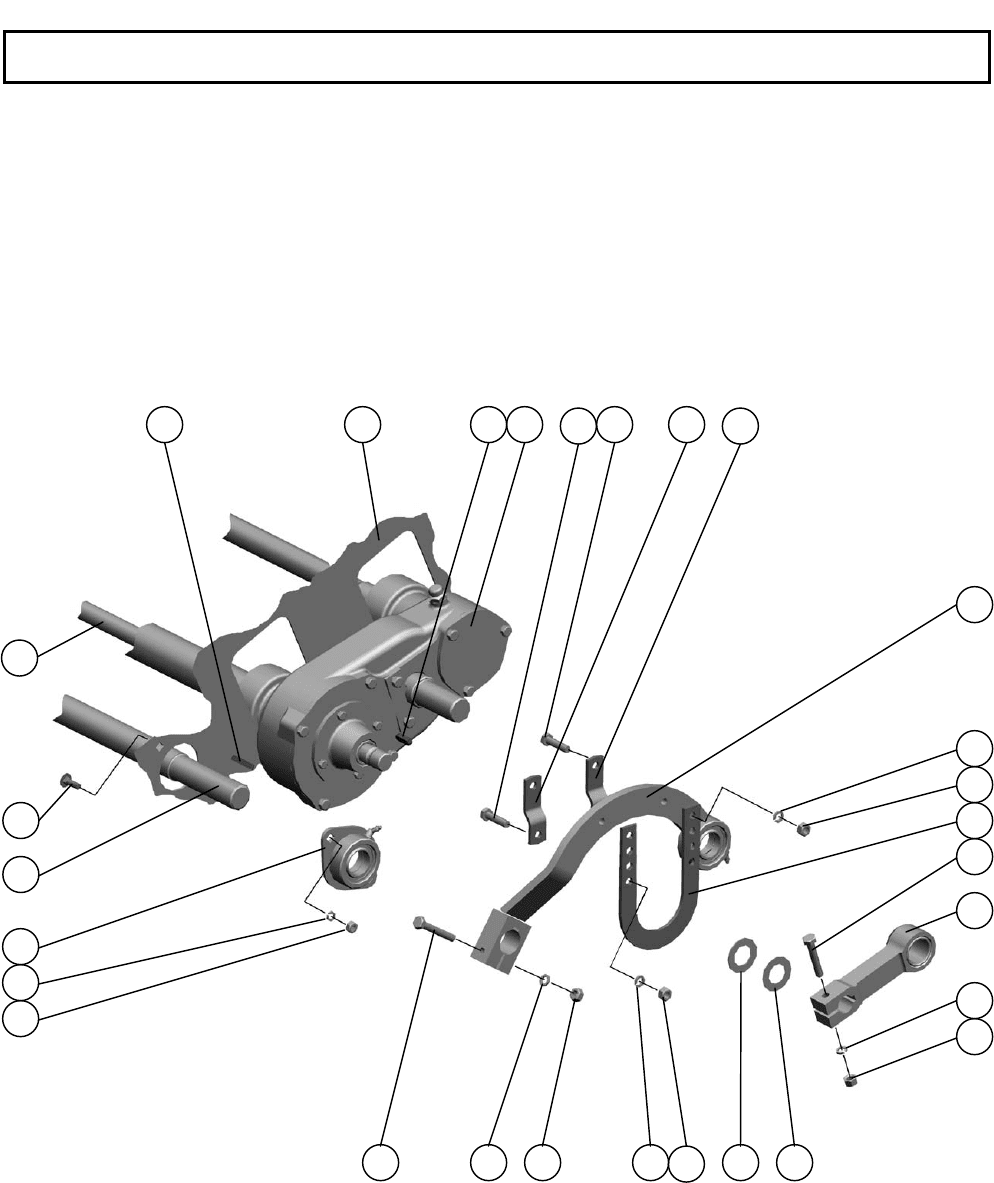

Редуктор верхних вальцев
Reducer top rollers
Рисунок
51
Аппарат питающий Device having
108
РСМ-100 К
Д
С
22
2
21
31
19
18
17
4
5 7
11
8
10
9
12
13
9
10
14 15
10
910916
6 7
20
Редуктор верхних вальцев
Reducer top rollers
Рисунок
51
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1.
Шпонка 12x8x45
ГОСТ 23360-78
Key 12x8x45
ГОСТ 23360-78
1
2. РСМ-100.05.04.000А Каркас Skeleton 1
3.
Шпонка 10x8x32
ГОСТ 23360-78
Key 10x8x32
ГОСТ 23360-78
1
4. РСМ-100.05.05.810А Редуктор верхних вальцев Reducer top rollers 1
5.
Болт М12-6gx30.88.35.019
ГОСТ 7798-70
Bolt М12-6gx30.88.35.019
ГОСТ 7798-70
2
6.
Болт М12-6gx45.88.35.019
ГОСТ 7798-70
Bolt М12-6gx45.88.35.019
ГОСТ 7798-70
2
7. РСМ-100.05.03.513 Раскос Strut 2
8. РСМ-100.05.03.450Б Рычаг Lever 1
9.
Шайба 12Т 65Г 019
ГОСТ 6402-70
Washer 12Т 65Г 019
ГОСТ 6402-70
6
10.
Гайка М12-6H.6.019
ГОСТ 5915-70
Nut М12-6H.6.019
ГОСТ
5915-70
6
11. РСМ-100.05.03.512 Упор Rest 1
12.
Болт М12-6gx65.88.35.019
ГОСТ 7798-70
Bolt М12-6gx65.88.35.019
ГОСТ 7798-70
1
13. РСМ-100.05.03.910 Рычаг Lever 1
14. РСМ-100.05.05.409 Шайба Washer 1
15.
Шайба С.30х2.01.019
ГОСТ 11371-78
Washer С.30х2.01.019
ГОСТ 11371-78
1
Наиб.кол.
16.
Болт М12-6gx75.88.35.019
ГОСТ 7798-70
Bolt М12-6gx75.88.35.019
ГОСТ 7798-70
1
17.
Гайка М10-6H.6.019
ГОСТ 5915-70
Nut М10-6H.6.019
ГОСТ 5915-70
2
18.
Шайба 10Т 65Г 019
ГОСТ 6402-70
Washer 10Т 65Г 019
ГОСТ 6402-70
2
19. РСМ-100.05.03.410 Опора Support 1
20. РСМ-100.05.03.641А Торсион Torsion 1
21.
Болт M10x30
ТУ23.4617472.06-91
Bolt M10x30
ТУ23.4617472.06-91
2
22. РСМ-100.05.03.643А Торсион Torsion 1
Аппарат питающий Device having
109
РСМ-100 К
Д
С

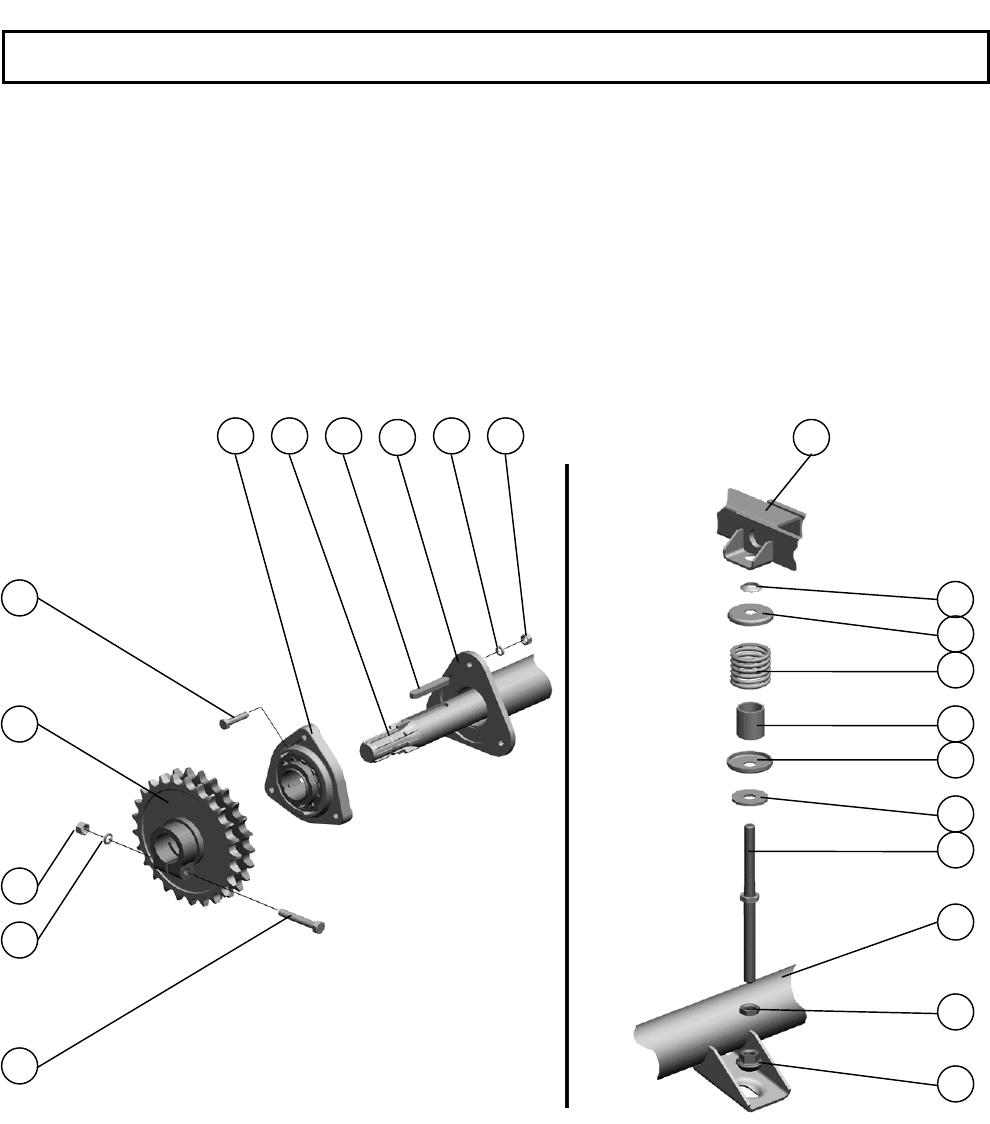

Звездочка и толкатель
Asterisk and pusher
Рисунок
52
Аппарат питающий Device having
110
РСМ-100 К
Д
С
3
7 4
652 1
20
19
17
18
16
8
9
10
11
9
12
13
14
4
15
