Каталог деталей и сборочных единиц. Комбайн кормоуборочный самоходный РСМ-100 Дон-680М
Подождите немного. Документ загружается.
Крепеж балки навески
Bracing of beam
Рисунок
16,17
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.75.32.000А Блок барабанов Block of drum 1
2.
Шайба С.16.01.019
ГОСТ 11371-78
Washer С.16.01.019
ГОСТ 11371-78
10
3.
Шайба 16Т 65Г 019
ГОСТ 6402-70
Washer 16Т 65Г 019
ГОСТ 6402-70
10
4.
Болт М16-6gx35.88.35.019
ГОСТ 7798-70
Bolt М16-6gx35.88.35.019
ГОСТ 7798-70
4
5. РСМ-100.80.35.000 Балка навески Beam of hitch 1
6. РСМ-100.75.30.403 Щиток Dashboard 1
7.
Шайба С.8х1,4.01.019
ГОСТ 11371-78
Washer С.8х1,4.01.019
ГОСТ 11371-78
10
8.
Шайба 8Т 65Г 019
ГОСТ 6402-70
Washer 8Т 65Г 019
ГОСТ 6402-70
6
9.
Гайка М8-6H.6.019
ГОСТ 5915-70
Nut М8-6H.6.019
ГОСТ 5915-70
6
10.
Гайка М16-6H.6.019
ГОСТ 5915-70
Nut М16-6H.6.019
ГОСТ 5915-70
4
11.
Шайба С.12х3.01.019
ГОСТ 11371-78
Washer С.12х3.01.019
ГОСТ 11371-78
4
12.
Гайка М12-6H.6.019
ГОСТ 5915-70
Nut М12-6H.6.019
ГОСТ 5915-70
2
13. РСМ-100.75.30.060А Планка регулировочная Regulating strap 2
14.
Болт М8-6gx20.88.35.019
ГОСТ 7798-70
Bolt М8-6gx20.88.35.019
ГОСТ 7798-70
6
15.
Болт М12-6gx80-
70.88.35.019 ГОСТ 7798-70
Bolt М12-6gx80-
70.88.35.019 ГОСТ 7798-70
2
16.
Болт М16-6gx45.88.35.019
ГОСТ
7798-70
Bolt М16-6gx45.88.35.019
ГОСТ 7798-70
4
17. РСМ-100.80.31.000А Рама Chassis 1
18.
Болт М16-6gx140.88.35.019
ГОСТ 7798-70
Bolt М16-6gx140.88.35.019
ГОСТ 7798-70
2
19. РСМ-100.80.35.000-01 Балка навески Beam of hitch 1
20. РСМ-100.75.30.403-01 Щиток Dashboard 1
Жатка Reaper
41
РСМ-100 К
Д
С
Крепеж балки навески
Bracing of beam
Рисунок
17
Жатка Reaper
42
РСМ-100 К
Д
С
1
2
3
4
19
20
7
8
9
2
3
18
9
8
7
10 3 2
11 12 13 15 11 14 17 7
14
16

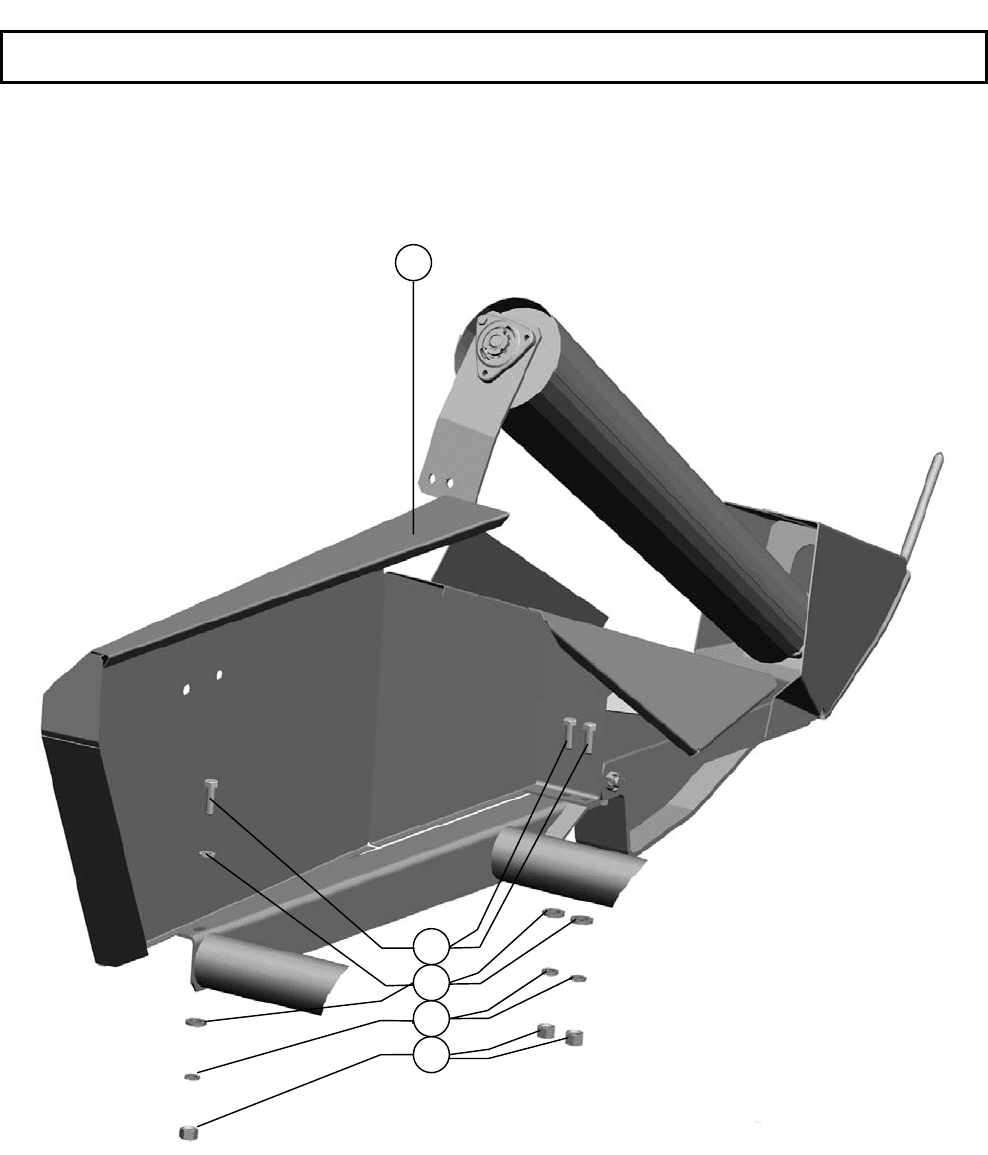

Крепеж делителя
Bracing of divisor
Рисунок
18
Жатка роторная ЖР-4000 Maize header MH-4000
43
РСМ-100 К
Д
С
2
3
4
5
1
Крепеж делителя
Bracing of divisor
Рисунок
18
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.75.37.000А-01 Делитель Divisor 1
2.
Болт М12-6gx40.88.35.019
ГОСТ 7798-70
Bolt М12-6gx40.88.35.019
ГОСТ 7798-70
3
3.
Шайба С.12х3.01.019 ГОСТ
11371-78
Washer С.12х3.01.019 ГОСТ
11371-78
4
4.
Шайба 12Т 65Г 019 ГОСТ
6402-70
Washer 12Т 65Г 019 ГОСТ
6402-70
3
5.
Гайка М12-6H.6.019 ГОСТ
5915-70
Nut М12-6H.6.019 ГОСТ
5915-70
3
Жатка роторная ЖР-4000 Maize header MH-4000
44
РСМ-100 К
Д
С
Делитель
Divisor
Рисунок
19
Жатка Reaper
45
РСМ-100 К
Д
С
1
2
3
4
536
7
Делитель
Divisor
Рисунок
19
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1.
Болт M12x120
ТУ23.4617472.06-91
Bolt M12x120
ТУ23.4617472.06-91
2
2. РСМ-100.80.31.170 Делитель Divisor 1
3.
Шайба С.12х3.01.019
ГОСТ 11371-78
Washer С.12х3.01.019
ГОСТ 11371-78
10
4. РСМ-100.80.31.000А Рама Chassis 1
5.
Гайка М12-6H.6.019
ГОСТ 5915-70
Nut М12-6H.6.019
ГОСТ 5915-70
4
6.
Болт М12-6gx40.88.35.019
ГОСТ 7798-70
Bolt М12-6gx40.88.35.019
ГОСТ 7798-70
2
7.
Шайба 12Т 65Г 019
ГОСТ 6402-70
Washer 12Т 65Г 019
ГОСТ 6402-70
2
Жатка Reaper
46
РСМ-100 К
Д
С
РСМ-100.80.35.000-01
Балка навески
Beam of hitch
Рисунок
20
Жатка Reaper
47
РСМ-100 К
Д
С
1 2 3
4
5
6
7
1011
12
13
12
8
9
8
РСМ-100.80.35.000-01
Балка навески
Beam of hitch
Рисунок
20
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quant.
Примечание
Annotation
1. РСМ-100.33.05.422Б Хвостовик Tang 1
2. РСМ-100.33.05.609 Пружина Spring 4
3. РСМ-100.75.35.040 Натяжник Tension 1
4. 54-00732 Шайба сферическая Sphere washer 1
5.
Гайка М16-6H.8.35.019
ГОСТ 15525-70
Гайка М16-6H.8.35.019
ГОСТ 15525-70
1
6. РСМ-100.80.35.010 Балка навески Beam of hitch 1
7. РСМ-100.33.05.603 Стержень Rod 1
8.
Шплинт 5,0x64.019
ОСТ 23.2.2-79
Шплинт 5,0x64.019
ОСТ 23.2.2-79
3
9. РСМ-100.33.05.050 Стержень Rod 1
10. РСМ-100.33.05.606 Ось Axle 1
11.
Шайба С.30х3,9.01.019
ГОСТ 11371-78
Шайба С.30х3,9.01.019
ГОСТ 11371-78
1
12. Кольцо C30 ГОСТ 13942-86 Кольцо C30 ГОСТ 13942-86 2
13. РСМ
-100.33.05.608 Ось Axle 1
Жатка Reaper
48
РСМ-100 К
Д
С
РСМ-100.80.35.000
Балка навески
Beam of hitch
Рисунок
21
Жатка Reaper
49
РСМ-100 К
Д
С
1
2 3 4 5 6
8
7
8
9
8
10 11 10
12
13
РСМ-100.80.35.000
Балка навески
Beam of hitch
Рисунок
21
Поз.
Ref.
Обозначение
Designation
Наименование Description
Кол.
Quan.
Примечание
Annotation
1. РСМ-100.80.35.010 Балка навески Beam of hitch 1
2.
Гайка М16-6H.8.35.019
ГОСТ 15525-70
Nut М16-6H.8.35.019 ГОСТ
15525-70
1
3. 54-00732 Шайба сферическая Sphere washer 1
4. РСМ-100.75.35.040 Натяжник Tension 1
5. РСМ-100.33.05.609 Пружина Spring 4
6. РСМ-100.33.05.422Б Хвостовик Tang 2
7.
Шайба С.30х3,9.01.019
ГОСТ 11371-78
Washer С.30х3,9.01.019
ГОСТ 11371-78
1
8.
Шплинт 5,0x64.019
ОСТ 23.2.2-79
Шплинт 5,0x64.019
ОСТ 23.2.2-79
3
9. РСМ-100.33.05.606 Ось Axle 1
10.
Кольцо C30
ГОСТ 13942-86
Ring C30
ГОСТ 13942-86
2
11. РСМ-100.33.05.608 Ось Axle 1
12. РСМ-100.33.05.603 Стержень Rod 1
13. РСМ-100.33.05.050
Стержень Rod 1
Жатка Reaper
50
РСМ-100 К
Д
С
