17 - 1

•

Обслуживание погрузчиков

•

Ремонт

•

Договора на обслуживание техники

•

Запчасти Yellowline

ОБСЛУЖИВАНИЕ ПОГРУЗЧИКОВ

Марко Еертамо

начальник отдела обслуживания

тел. +358 44 599 5689

marko.eertamo@hakli.com

Оформляйте договора на обслуживание погрузчиков и складской техники

на выгодных для Вас условиях. Быстро, выгодно, надёжно обеспечиваем

запасными частями на всю технику. На нашем складе широкий ассортимент

изделий и запасных частей.

продажа,

аренда,

обслуживание

Обслуживание других видов техники !

www.hakli.com rus.info@hakli.com hakli@yandex.ru факс : +358 2511 5533

17 - 2

ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

3-КОЛЁСНЫЕ ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

Грузоподъёмность: 1600, 1800 и 2000 кг

Складского запаса погрузчик 1800 кг

стандартное оснащение:

• передние фары, задние габаритные огни

• регулируемое водительское сиденье с ремнем безопасности

• 4 контура гидравлики, дающие возможность установки

дополнительного оборудования

• триплексные мачты с высотой подъема 4,8 м и полным

свободным подъемом

• механизм бокового смещения вил

• плавное торможение при полном опускание вил

• электрическое переключение направления хода

• система водяного обеспечения аккумулятора с резервуаром

• автоматическое зарядное устройство

• зеркала заднего вида и звуковым сигналом заднегохода

• шины из цельной литой резины

• подставка с держателем для бумаг

• съёмная грузовая каретка

• тормоза не требуют обслуживания

• срок гарантийного обслуживания один год или 1200 часов

работы (любое из условий)

дополнительные мачты и прочее оборудование :

• двуплексные мачты свободного обзора с высотой подъема 2500 – 4500 мм

• триплексные мачты с полным свободным подъемом и с высотой подъема 3500 – 7000 мм ( 1500

-1800 кг) и 3500- 6000 мм ( 2000 кг)

• электрический ”joysck” рычаг управления или ”ngerps” кнопки управления всеми функциями

• встроенный гидравлический механизм бокового смещения вил и смещения каретки

• пневматические не оставляющие следов шины

www.hakli.com rus.info@hakli.com hakli@yandex.ru факс : +358 2511 5533

17 - 3

ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

3-КОЛЁСНЫЕ ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

Удобство управления

Устройства управления расположены с учетом эргономики, что обеспечивает

эффективное и безопасное управление.

• благодаря ступеньке подъём на

погрузчик безопасен и прост

• регулируемое рулевое колесо

оптимизирует положение

водителя

• строение мачты обеспечивает

отличную видимость

• эффективное и точное

гидравлическое управление

Не требует обслуживания

благодаря AC-двигателю

переменного тока и современ-

ной программной технике

марки MOFSET затраты по

обслуживаню минимальные.

Экономичность

длинный срок гарантийного обслу-

живания (500 час. / 12 мес.),

благодаря чему затраты по

эксплуатации минимальные.

Возврат энергии торможения

увеличивает ресурс работы без

подзарядки аккумулятора, таким

образом достигается увеличение

времени эксплуатации.

Программа управления движе-

нием обеспечивает “мягкие”

или “жесткие” параметры

движение, в зависимости от

желания водителя.

Система диагностики

погрузчика информирует о

возможных неисправностях,

что облегчает их устранение и

значительно сокращает время

ремонта.

3-КОЛЁСНЫЕ

ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

3-КОЛЁСНЫЕ

ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

www.hakli.com rus.info@hakli.com hakli@yandex.ru факс : +358 2511 5533

17 - 4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3-КОЛЁСНЫХ ЭЛЕКТРИЧЕСКИХ ПОГРУЗЧИКОВ

ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

Общие данные

СКЛАДСКОГО ХРАНЕНИЯ

Поставщик HAKLIFT ABT OY HAKLIFT ABT OY HAKLIFT ABT OY

Источник энергии Электроэнергия AC Электроэнергия AC Электроэнергия AC

Управление: оператор Сидит Сидит Сидит

Номинальная грузоподъёмность Q (тн) 1,6 1,8 2,0

Расстояние до центра тяжести c (мм) 500 500 500

Расстояние от оси передних колёс до спинки вил x (мм) 375 355 355

Колёсная база y (мм) 1380 1358 1465

Масса / колёса / шины

Собственный вес с аккумулятором, без груза кг 3120 3080 3370

Шины цельная литая резина цельная литая резина цельная литая резина

Размер шин, передние колёса 18x7-8 18x7-8 200/50-10

Размер шин, задние колёса 15x4,5-8 15x4,5-8 15x4,5-8

Число колёс, передние/задние (x=ведущие) 2x /2 2x/2 2x/2

Ширина колеи, передние колёса b10 (мм) 970 902 915

Ширина колеи, задние колёса b11 (мм) 166 175 175

Размеры

Угол наклона мачты, вперёд / назад α/β (˚) 3/6 6,5/6,5 6,5/6,5

Высота по мачте, мачта сложена h1 (мм) 2200 2175 2175

Высота свободного подъёма каретки h2 (мм) 1260 1270 1270

Высота подъёма вил h3 (мм) 5000 4800 4800

Высота по мачте, мачта раздвинута h4 (мм) 5700 5745 5745

Высота по ограждению безопасности h6 (мм) 2050 2100 2100

Общая длина, включая длину вил 1200 мм l1 (мм) 3060 2970 3082

Длина до спинки каретки вил l2 (мм) 1985 1900 2012

Общая ширина b1/b2 (мм) 1150 1200 1200

Размеры вил (толщина x ширина x длина) s.e.l (мм) 35X100X1200 40x100x1200 40x100x1200

Тип каретки вил по DIN 15 173, исполнение A FEM2A FEM2A FEM2A

Ширина прохода с поддоном 800 x 1200 мм Ast (мм) 3370 3270 3480

Радиус поворота Wa (мм) 1585 1550 1658

Рабочие характеристики

Скорость хода с грузом / без груза км/ч 11/12 14/14 13/13

Скорость подъёма каретки с грузом / без груза м/сек 0,28/0,40 0,27/0,43 0,25/0,40

Скорость опускания каретки с грузом / без груза м/сек 0,50/0,40 0,36/0,21 0,37/0,21

Подъём, преодолеваемый с грузом / без груза % 10/15 15/16 12/13

Рабочий тормоз Гидростат. + электич. Гидростат. + электич. Гидростат. + электич.

Привод

Мощность двигателя (60 мин. работы) кВт 2x3,0 2x4,6 2x4,6

Мощность двигателя подъёма кВт 9,2 8,6 8,6

Аккумулятор В / Aч, 5 час. В/Aч 48/500 48/545 48/575

Вес аккумулятора кг 744 880 970

Прочее

Тип системы управления движением Impulse/Zapi Impulse/Danaher Impulse/Danaher

Рабочее давление Mпa 17,5 14,5 14,5

Проток масла л/мин. 20 20 20

Уровень шума на месте оператора EN 12 053 дБ (A) 65 65 65

Фаркоп / по DIN-тип Пальцевой Пальцевой Пальцевой

www.hakli.com rus.info@hakli.com hakli@yandex.ru факс : +358 2511 5533

17 - 5

4-КОЛЁСНЫЕ ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

Гоузоподъёмность 2000, 2500, 3000, 4500 и

5000 кг

Складского запаса погрузчик 2500 кг

ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

стандартное оснащение:

• передние фары, задние габаритные огни

• регулируемое водительское сиденье с ремнем

безопасности

• 4 контура гидравлики, дающие возможность

установки дополнительного оборудования

• триплексные мачты с высотой подъема 4,8 м и

полным свободным подъемом

• механизм ручного бокового смещения вил

• плавное торможение при полном опускание вил

• электрическое переключение направления хода

• система водяного обеспечения аккумулятора с

резервуаром

• автоматическое зарядное устройство

• зеркала заднего вида и звуковым сигналом

заднегохода

• шины из цельной литой резины

• подставка с держателем для бумаг

• съёмная грузовая каретка

• срок гарантийного обслуживания два года или 2000

часов работы (любое из условий)

дополнительные мачты и прочее оборудование :

• разные мачты свободного обзора с высотой подъема 2000 – 6500 мм

• гидравлический механизм бокового смещения вил и смещения каретки

• из цельной литой резины не оставляющие следов шины

www.hakli.com rus.info@hakli.com hakli@yandex.ru факс : +358 2511 5533

17 - 6

4-КОЛЁСНЫЕ ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

Удобство управления

Устройства управления

расположены с учетом

эргономики, что обеспечивает

эффективное и безопасное

управление.

Система диагностики погрузчика

информирует о возможных

неисправностях, что облегчает их

устранение и значительно сокращает

время ремонта.

Экономичность

длинный срок гарантийного обслу-

живания (500 час. / 12 мес.), благодаря чему

затраты по эксплуатации минимальные.

Возврат энергии торможения увеличивает

ресурс работы без подзарядки

аккумулятора, таким образом достигается

увеличение времени эксплуатации.

• эл. двигатель без угольных щеток

• программное управление техникой

марки MOFSET, без контакторов

Не требует обслуживания

благодаря AC-двигателю

переменного тока и современ-

ной программной технике

марки MOFSET затраты по

обслуживаню минимальные.

программа управления движе-

нием обеспечивает “мягкие”

или “жесткие” параметры

движение, в зависимости от

желания водителя.

www.hakli.com rus.info@hakli.com hakli@yandex.ru факс : +358 2511 5533

17 - 7

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 4-КОЛЁСНЫХ ЭЛЕКТРИЧЕСКИХ ПОГРУЗЧИКОВ

ЭЛЕКТРИЧЕСКИЕ ПОГРУЗЧИКИ

Общие данные

СКЛАДСКОГО

ХРАНЕНИЯ

Поставщик

HAKLIFT

ABT OY

HAKLIFT

ABT OY

HAKLIFT

ABT OY

HAKLIFT

ABT OY

HAKLIFT

ABT OY

Источник энергии

Электроэнерг.

Управление: оператор Сидит Сидит Сидит Сидит Сидит

Номинальная грузоподъёмность Q (тн) 2,0 2,5 3,0 4,5 5,0

Расстояние до центра тяжести c (мм) 500 500 500

500 500

Расстояние от оси передних колёс до спинки вил x (мм) 455 455 475 550 550

Колёсная база y (мм) 1485 1485 1625

2000 2000

Масса / колёса / шины

Собственный вес с аккумулятором, без груза кг 3700 4180 4960 6800 7100

Шины литая резина литая резина литая резина

литая резина литая резина

Размер шин, передние колёса 23X9-10 23X9-10 23X9-10 250 -15 250 -15

Размер шин, задние колёса 18X7-8 18X7-8 18X7-8 7.00-8 7.00-8

Число колёс, передние/задние (x=ведущие) 2x /2 2x /2 2x /2

2x /2 2x /2

Ширина колеи, передние колёса b10 (мм) 1058 1058 1058 1130 1130

Ширина колеи, задние колёса b11 (мм) 960 960 960

1100 1100

Размеры

Угол наклона мачты, вперёд / назад α/β (˚) 5/6 5/6 5/6 6/12 6/12

Высота по мачте, мачта сложена h1 (мм) 2196 2196 2221 2185 2185

Высота свободного подъёма каретки h2(мм) 1150 1150 1079

1018 1018

Высота подъёма вил h3 (мм) 4800 4800 4800

4500 4500

Высота по мачте, мачта раздвинута h4 (мм) 5856 5856 5952 5670 5670

Высота по ограждению безопасности h6 (мм) 2090 2090 2090 2050 2050

Общая длина, включая длину вил 1200 мм l1 (мм) 3345 3395 3560 4215 4215

Длина до спинки каретки вил l2 (мм) 2275 2325 2490 3015 3015

Общая ширина b1/b2 (мм) 1200 1200 1200

1380 1380

Размеры вил (толщина x ширина x длина) s.e.l (мм) 40X130X1200 40X130X1200 40X130X1200

55X150X1200 55X150X1200

Тип каретки вил по DIN 15 173, исполнение A FEM2A FEM2A FEM2A FEM3A FEM4A

Ширина прохода с поддоном 800 x 1200 мм Ast (мм) 3960 4010 4170 4642 4642

Радиус поворота Wa (мм) 2040 2090 2230 2650 2650

Рабочие характеристики

Скорость хода с грузом / без груза км/ч 10,5/11 10,5/11 10,6/12,8

13,5/13,5 13,0/13,5

Скорость подъёма каретки с грузом / без груза м/с 0,28/0,44 0,27/0,43 0,25/0,40

0,26/0,42 0,25/0,40

Скорость опускания каретки с грузом / без груза м/с 0,43/0,40 0,44/0,40 0,46/0,41 0,50/0,40 0,50/0,40

Подъём, преодолеваемый с грузом / без груза % 13/14 13/14 13/14 14/15 13/14

Рабочий тормоз

Гидрост. +

электр.

Гидрост. +

электр.

Гидрост. +

электр.

Гидрост. +

электр.

Гидрост. +

электр.

Привод

Мощность двигателя (60 мин. работы) кВт 10,5 10,5 10,6 2x16,6 2x16,6

Мощность двигателя подъёма кВт 11,0 11,0 11,0 25,4 25,4

Аккумулятор В / Aч, 5 час. В/Aч 48/600 48/600 48/600 80/700 80/700

Вес аккумулятора кг 980 980 980

Прочее

Тип системы управления движением

Impulse/

Danaher

Impulse/

Danaher

Impulse/

Danaher

Impulse/

Danaher

Impulse/

Danaher

Рабочее давление мПa 17,5 17,5 17,5 17,5 17,5

Проток масла л/мин. 25 25 25

25 25

Уровень шума на месте оператора EN 12 053 дБ (A) 65 65 65

75 75

Фаркоп / по DIN-тип Пальцевой Пальцевой Пальцевой Пальцевой Пальцевой

www.hakli.com rus.info@hakli.com hakli@yandex.ru факс : +358 2511 5533

17 - 8

ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ 2.500 - 5.000 кг

Грузоподъёмность: 1500, 1800, 2500, 3500, 5000, 7000, 8000, 10000, 14000, 16000 и 18000 кг

Складского хранения: 1800, 2500, 3500 и 5000 кг

стандартное оснащение 1500 , 1800 , 2500 и 3500 кг погрузчиков

с кабиной оператора

• передние фары, задние габаритные огни и проблесковый маячок

• регулируемое кресло оператора с подлокотниками и ремнём

безопасности

• 4-х клапанный гидравлический блок управления, дающий

возможность установки дополнительного оборудования

• погрузчики складского хранения с дуплексной 3,3 метровой

мачтой (2500 и 3500 кг ) или триплексной 4,5 метровой

стандартной мачтой ( 3500 кг ) или 4,8 метровой мачтой ( 1500,

1800 и 2500 кг ) и полным свободным подъемом

• плавное торможение при полном опускание вил

• электрическое переключение направления хода

• зеркала заднего вида и звуковым сигналом заднего хода

• пневматические резиновые шины

• обогрев кабины

• подставка с держателем для бумаг

• съёмная грузовая каретка

• стеклоочиститель лобового стекла,

открывающиеся заднее и дверные окна

• срок гарантийного обслуживания один

год или 1200 часов работы (любое из условий)

стандартное оснащение 5000 кг погрузчика с кабиной оператора

• передние фары, задние габаритные огни и проблесковый маячок

• регулируемое кресло оператора с подлокотниками и ремнём безопасности

• 4-х клапанный гидравлический блок управления, дающий возможность

установки дополнительного оборудования

• триплексная 4,5 метровая мачта

• гидравлический механизм бокового смещения вил и смещения каретки

• плавное торможение при полном опускание вил

• электрическое переключение направления хода

• зеркала заднего вида и звуковым сигналом заднего хода

• пневматические резиновые шины, передние колёса спаренные

• обогрев кабины

• стеклоочиститель лобового стекла,

открывающиеся заднее и дверные окна

• срок гарантийного обслуживания один год или 1200 часов работы (любое из

условий)

стандартное оснащение 2500 и 3500 кг погрузчиков с ограждением

безопасности

• передние фары, задние габаритные огни

• регулируемое водительское сиденье с ремнем безопасности

• 4 контура гидравлики, дающие возможность установки

дополнительного оборудования

• погрузчики складского хранения с дуплексной 3,3 метровой мачтой

или триплексной 4,5 метровой стандартной мачтой ( 3500 кг ) или

4,8 метровой мачтой ( 2500 кг ) и полным свободным подъемом

• плавное торможение при полном опускание вил

• электрическое переключение

направления хода

• зеркала заднего вида и звуковым

сигналом заднего хода

• пневматические резиновые шины

• съёмная грузовая каретка

• срок гарантийного обслуживания один

год или 1200 ч. работы

(любое из условий)

ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ

www.hakli.com rus.info@hakli.com hakli@yandex.ru факс : +358 2511 5533

17 - 9

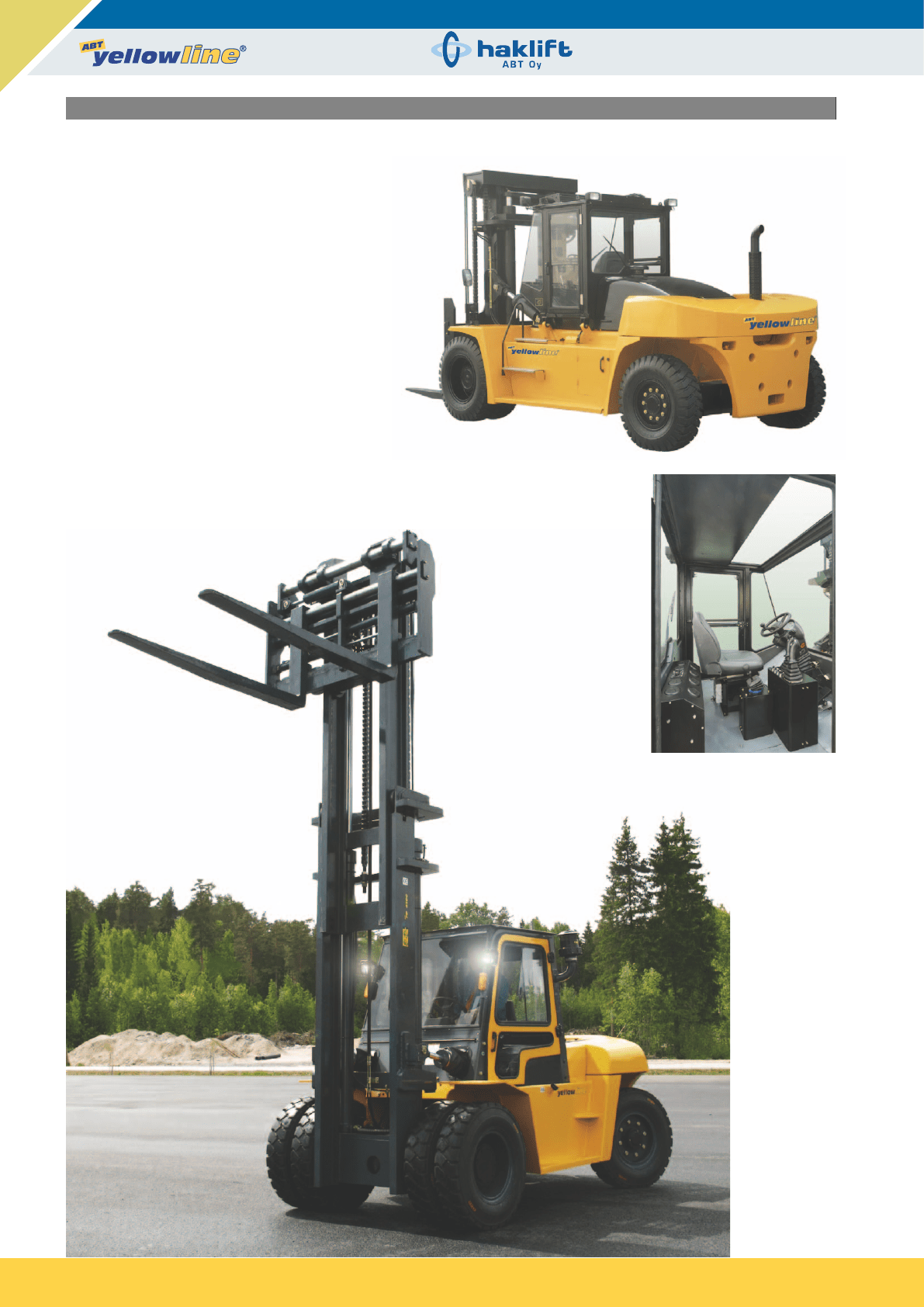

ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ 7.000 - 18.000 кг

ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ

стандартное оснащение 7000, 8000, 10000, 14000,

16000 и 18000 кг погрузчиков с кабиной оператора

• передние фары, задние габаритные огни

• регулируемое кресло оператора с подлокотниками

и ремнём безопасности

• 4-х клапанный гидравлический блок управления

• гидравлический механизм бокового смещения вил

и смещения каретки

• во всех моделях электрическое переключение

направления хода

• плавное торможение при полном опускание вил

• зеркала заднего вида и звуковым сигналом заднего

хода

• пневматические резиновые шины, передние колёса

спаренные

• обогрев кабины

• срок гарантийного обслуживания один год или 1200

часов работы (любое из условий)

www.hakli.com rus.info@hakli.com hakli@yandex.ru факс : +358 2511 5533

17 - 10

• дуплексная стандартная мачта с высотой подъёма 2500 – 5000 мм

• дуплексная или триплексная мачта 2500 – 7000 мм и полным свободным подъёмом

• к моделям 5000 и 7000 кг заниженная кабина оператора, что позволяет въезд в морской контейнер

• гидравлический механизм бокового смещения вил и смещения каретки

• шины из цельной литой резины

• не оставляющие следов шины из цельной литой резины

• спаренные передние колёса с широкими защитными крыльями, а также широкой грузовой спинкой каретки вил

• катализатор

• фльтр выхлопных газов и копоти

• специальный глушитель

• ” nger ps” электрический джойстик вместо гидравлических рычагов управления

• удлинённые вилы

ДОПОЛНИТЕЛЬНЫЕ МАЧТЫ И ДРУГОЕ ОБОРУДОВАНИЕ

катализатор

заниженная кабина оператора

ДИЗЕЛЬНЫЕ ПОГРУЗЧИКИ

дополнительные возможности грузовой

каретки: высоту одной из вил можно

регулировать

стандартная мачта

свободного обзора

триплексная мачта со свободным подъёмом,

гидравлический механизм смещения вил, спаренные

колёса
