31
Рис. 29

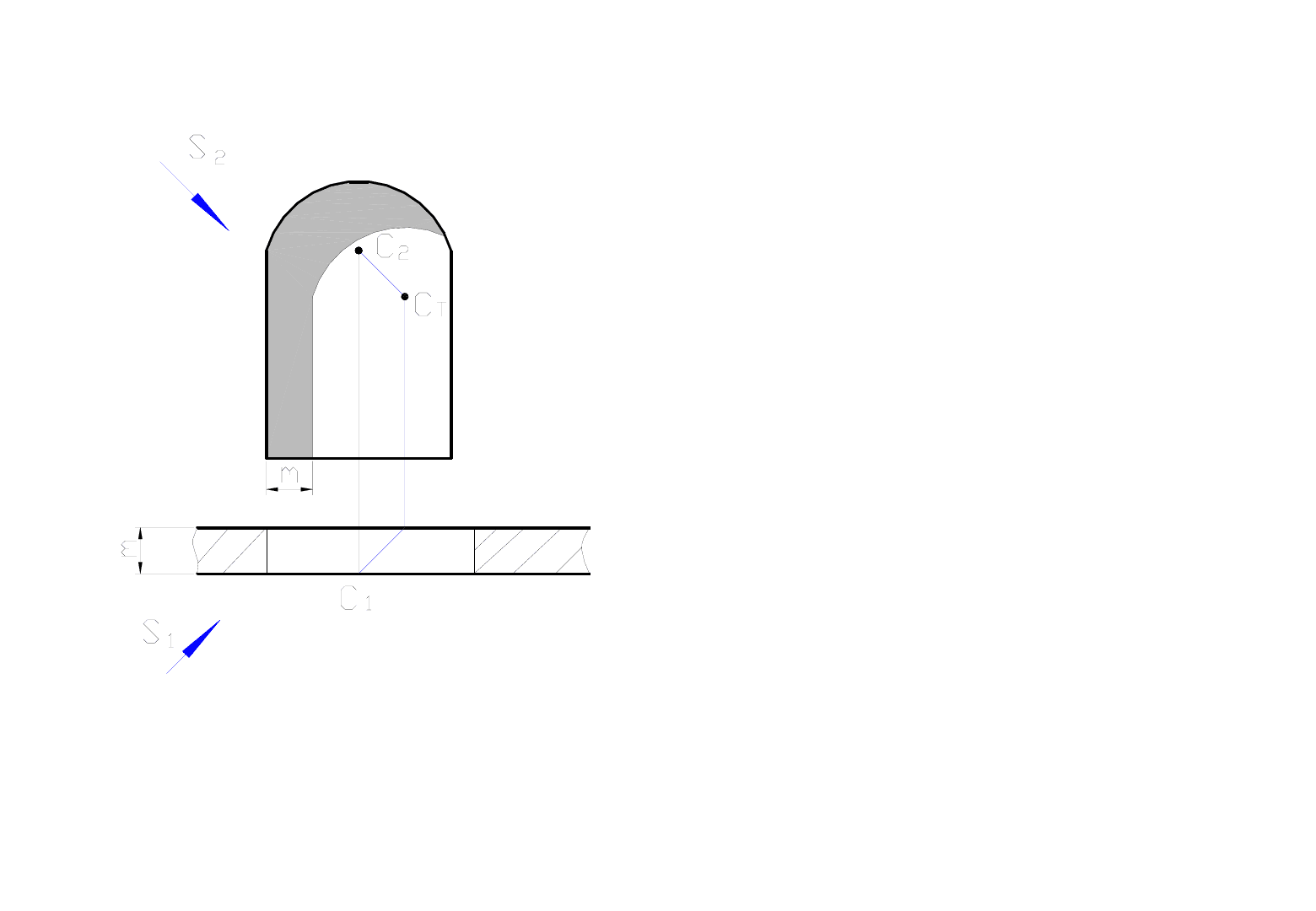

Тень в нише окна или двери
В собственной тени находятся левая
и верхняя плоскости ниши.
Если ниша имеет криволинейный контур,
достаточно построить тень от одной точки
контура (С
Т
), затем перенести в эту точку
весь контур собственной тени ниши.
Ширина падающей тени равна
толщине ниши m.
32

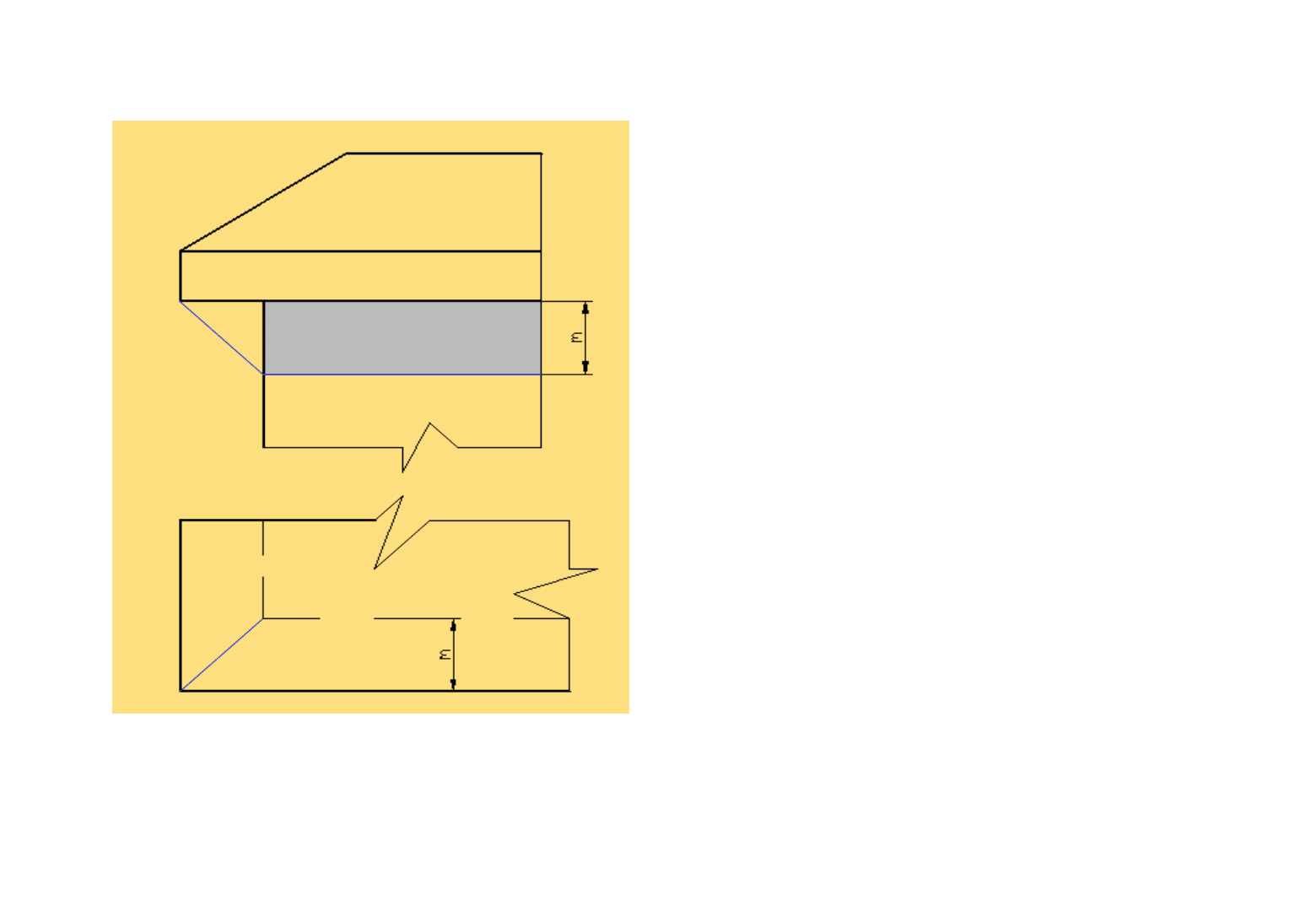

Тень от свеса крыши
В собственной тени находится
горизонтальная плоскость свеса крыши.
Тень падает на вертикальную плоскость
стены.
Контур падающей тени равен контуру
собственной тени.
Ширина падающей тени равна
ширине свеса крыши.
Рис. 30
33

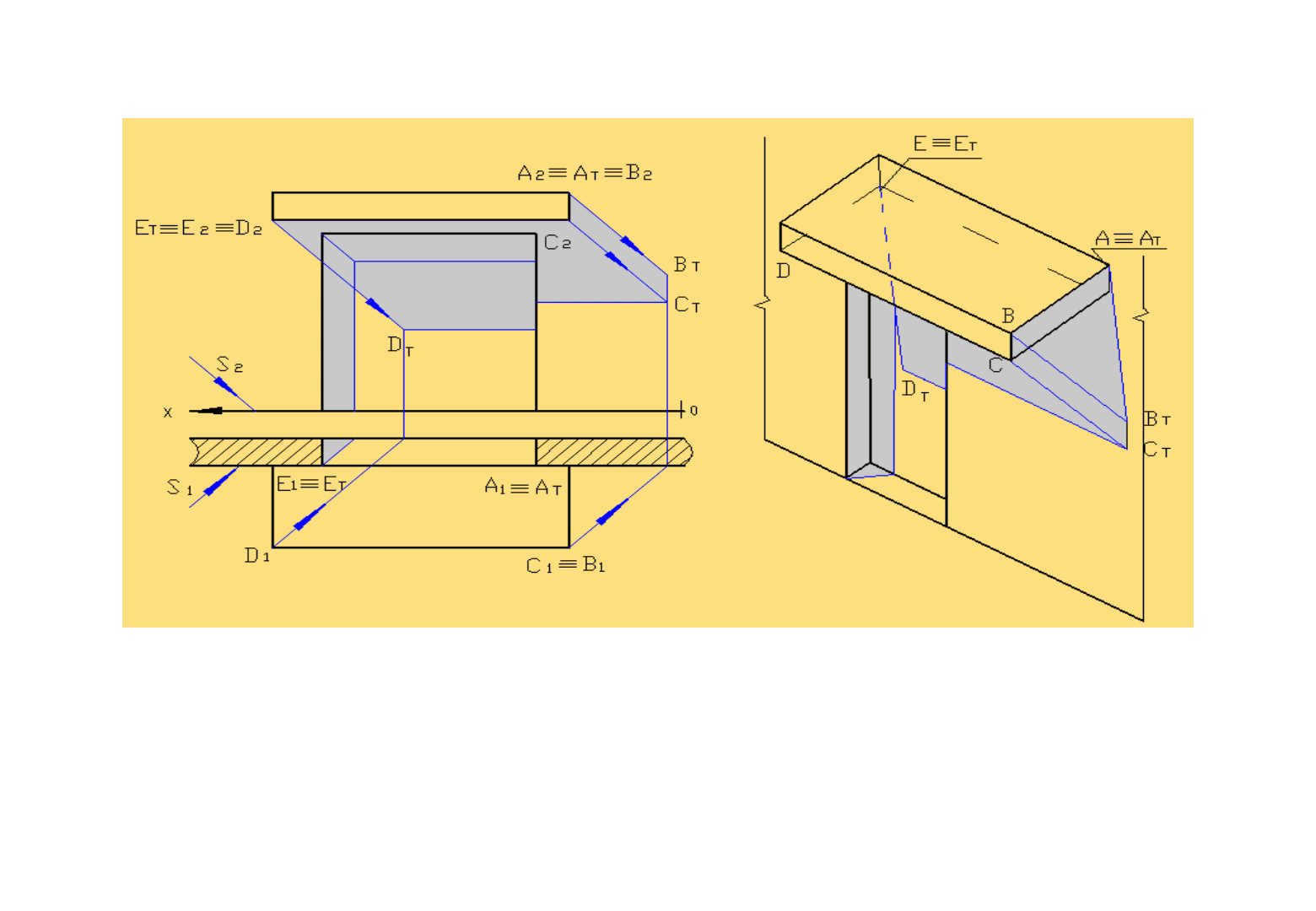

Тень козырька над дверью
В собственной тени находятся горизонтальная и правая торцевая плоскости козырька.
Контур собственной тени – ломаная ABCDE.
Тень падает на вертикальную плоскость стены и двери.
Контур падающей тени A
T
B
T
C
T
D
T
E
T
.
Тень прямой DC преломляется, так как падает на две плоскости: стены и двери.
Смещение тени прямой DC равно глубине нищи двери.
Рис. 31
34

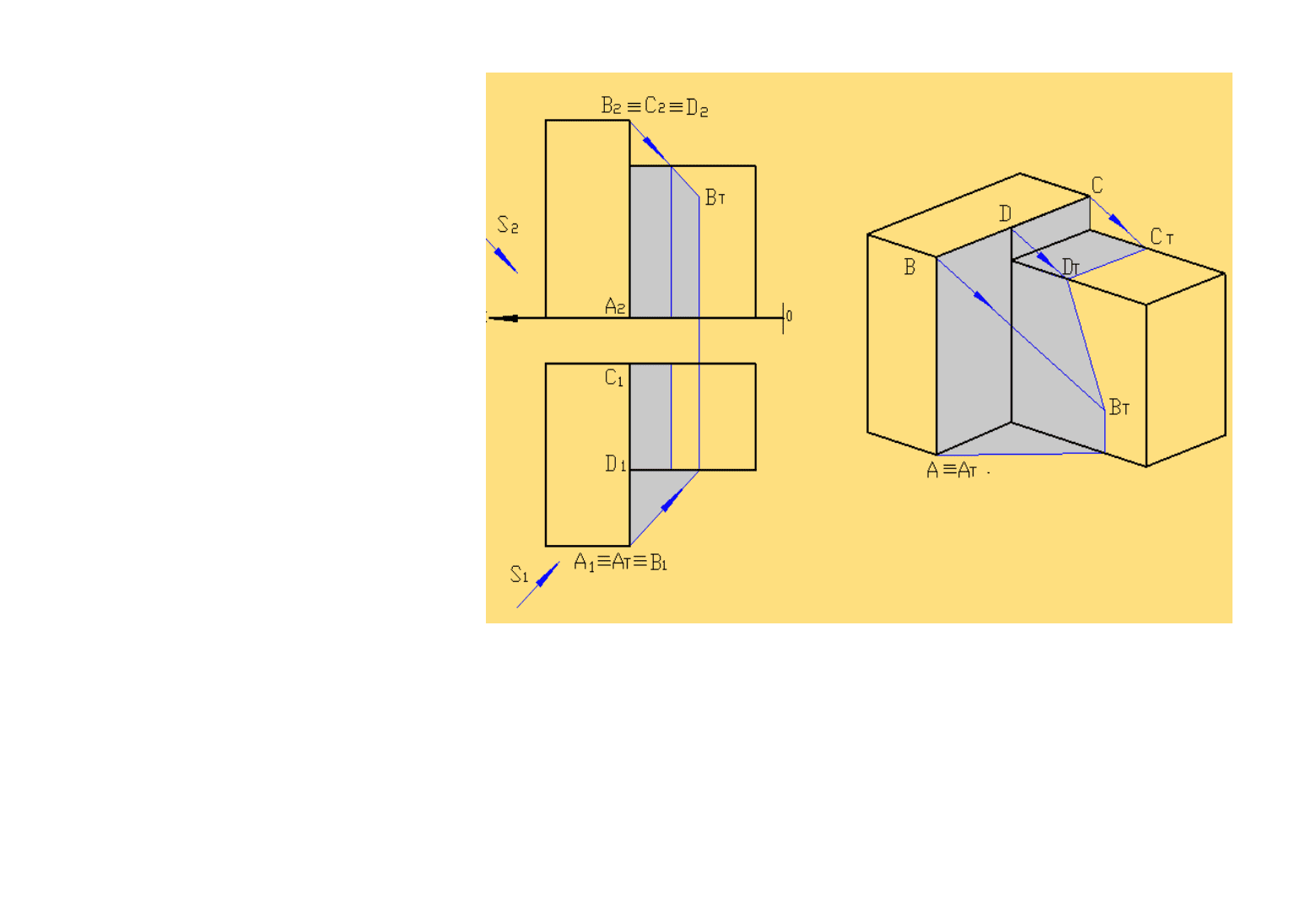

Контур собственной тени выступа здания ограничивает ломаная ABDC.
Тень от вертикального ребра AB начинается в точке A
T
, скользит по земле,
затем переходит на вертикальную плоскость стены в точку B
T
.
Тень от отрезка DC на параллельную плоскость крыши параллельна отрезку.
B
T
D
T
- тень от отрезка BD на вертикальную плоскость стены.
Рис. 32
Тень выступа
здания
35

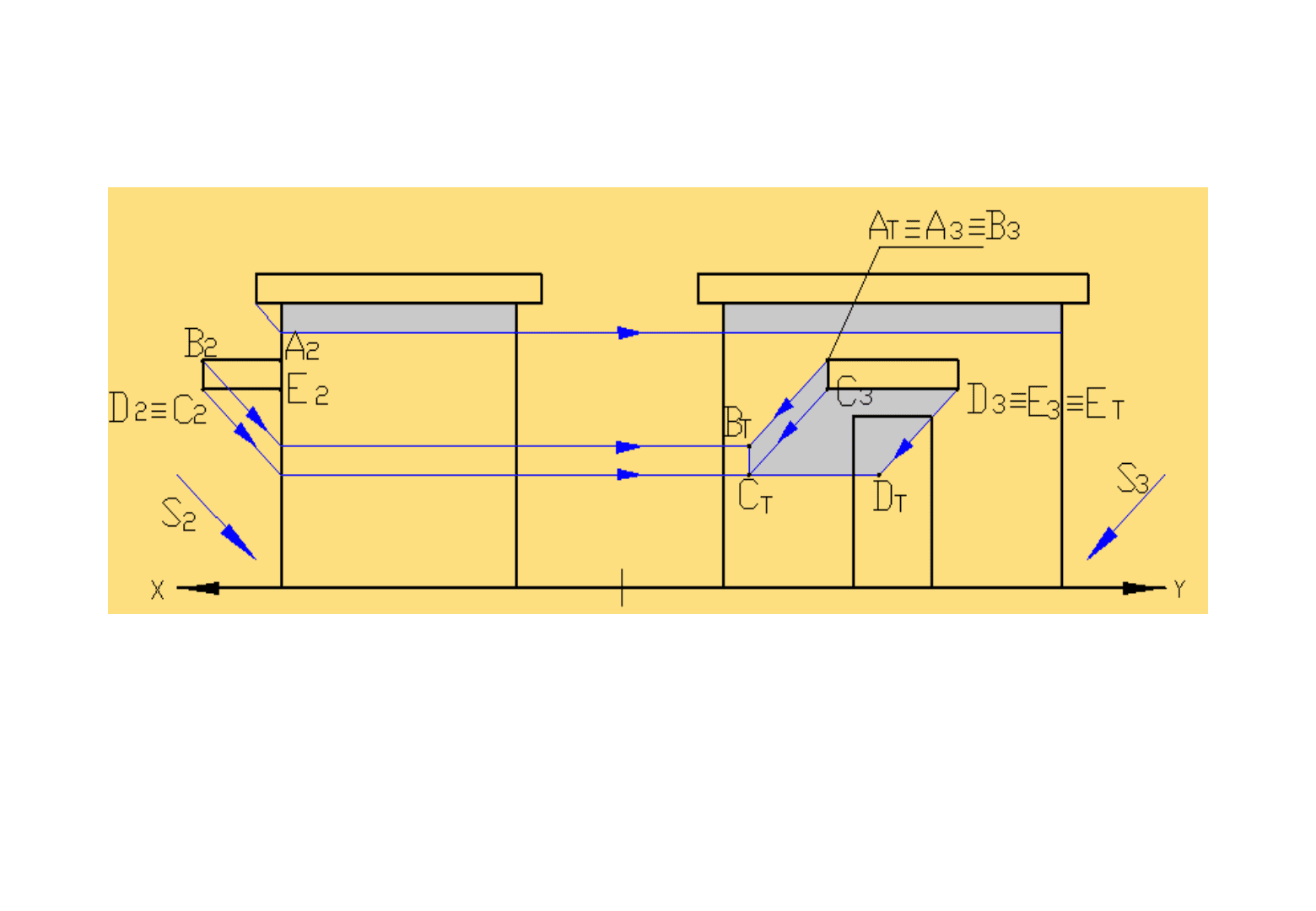

Тень фрагментов здания
на профильной плоскости проекций
Контур собственной тени козырька – ломаная ABCDE. Построение тени выполняется
аналогично построению приведенному на странице 33. Построение видно из чертежа.
Падающая тень от свеса крыши на фронтальный и профильный фасад здания равна
ширине свеса.
Рис. 33
36

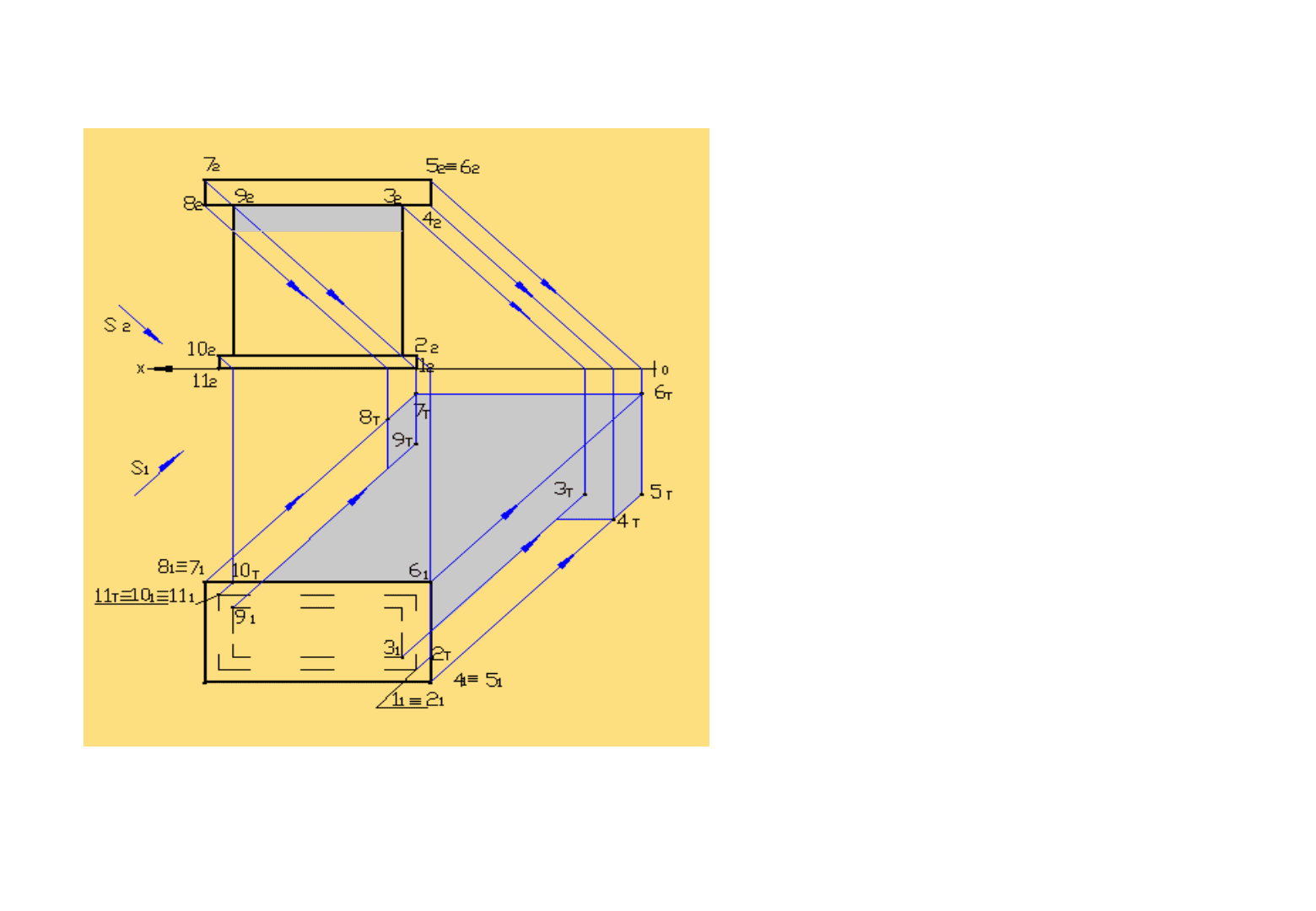

Тень здания на землю
Построение падающей тени здания
сводится к построению теней от ребер
здания (1–2, 3, 4–5, 5–6, 6–7, 7–8, 9,
10–11), которые являются границей его
собственной тени.
В собственной тени находится также
и горизонтальная плоскость крыши.
Рис. 34
37

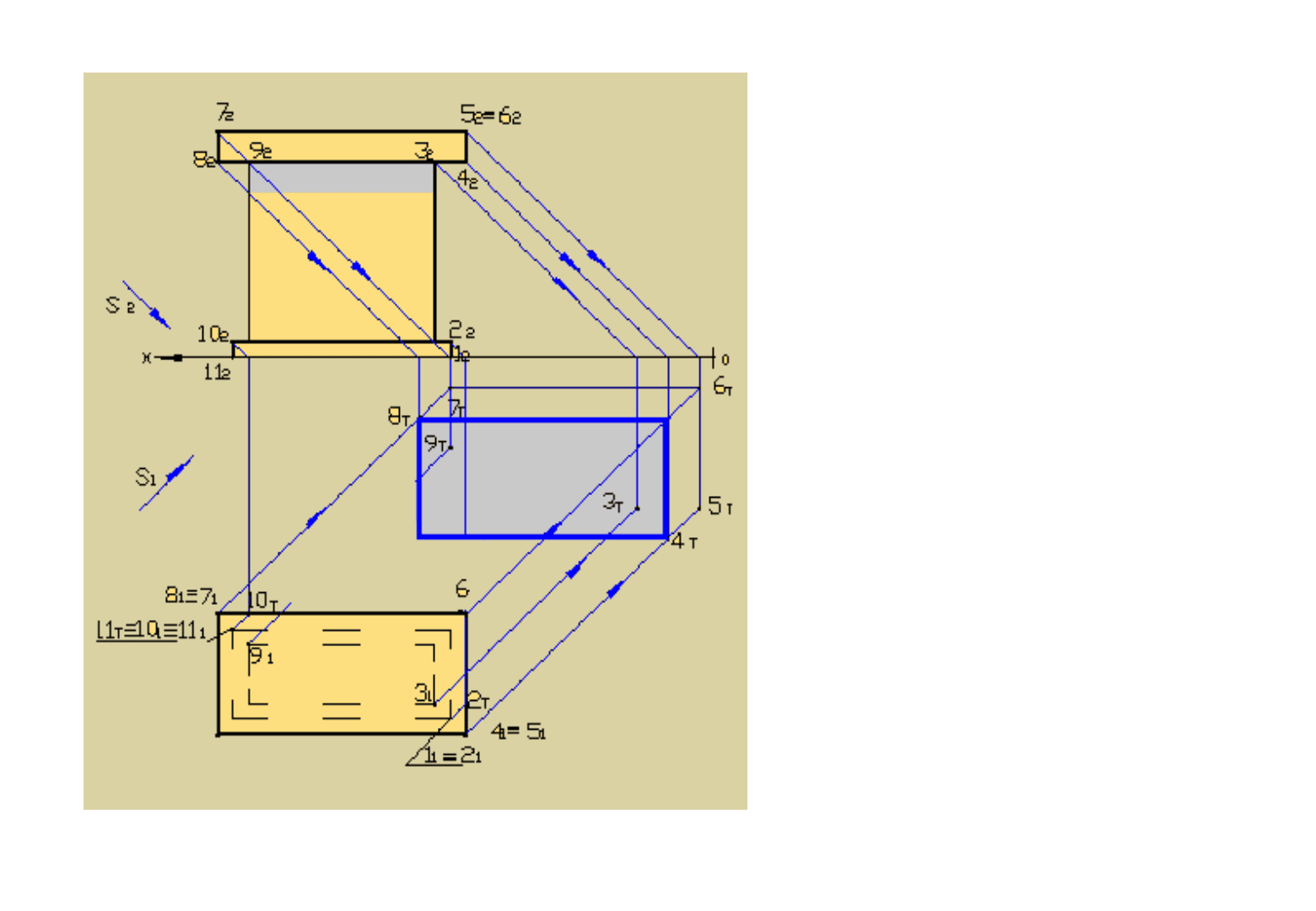

Построим падающую тень
от горизонтальной плоскости
крыши 8–4.
Рис. 36
Тень здания
на землю
38

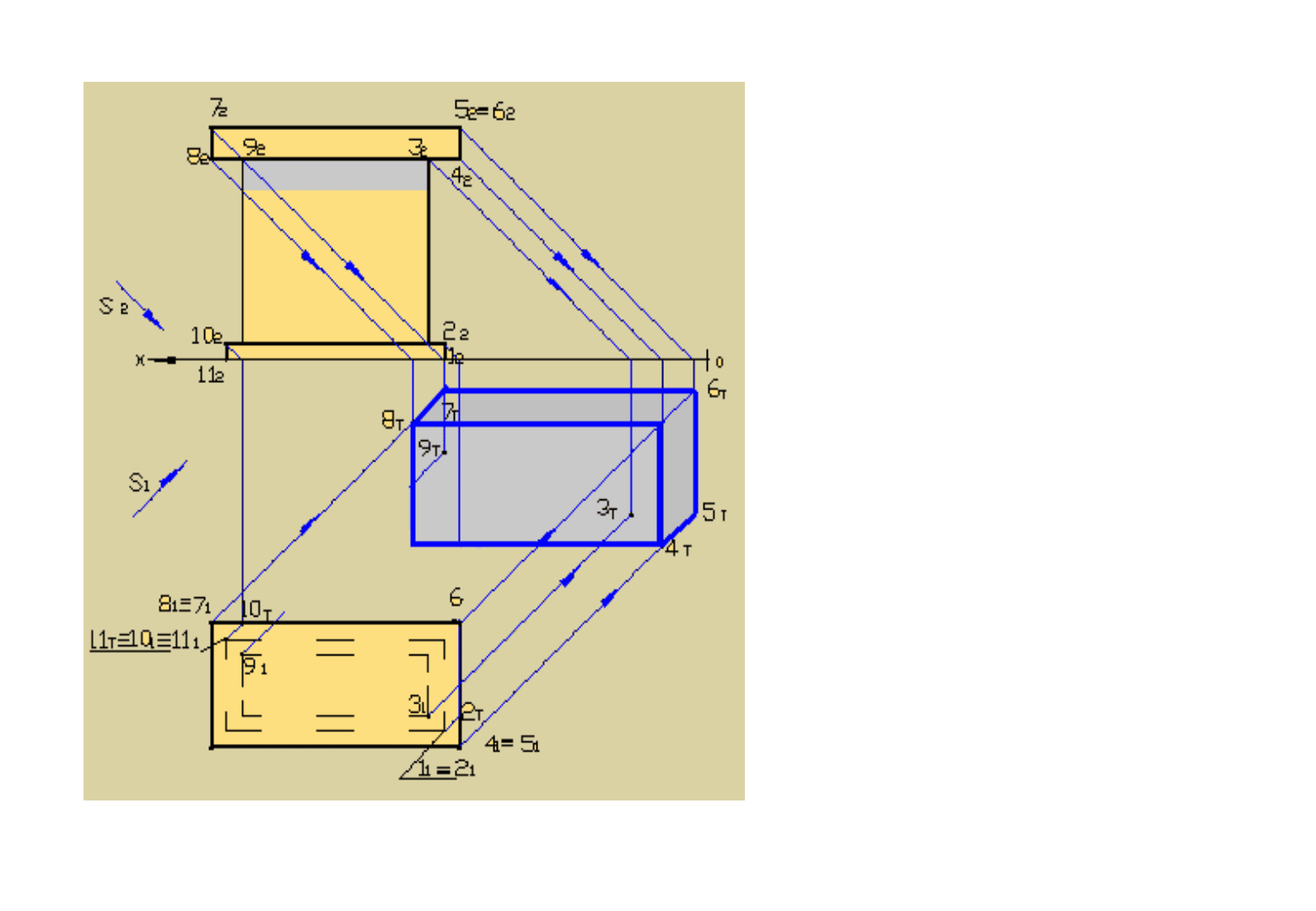

Построим падающую тень от
правой торцевой и задней
плоскостей крыши 4 -5 -6 -7-8.
Рис. 37
Тень здания
на землю
39

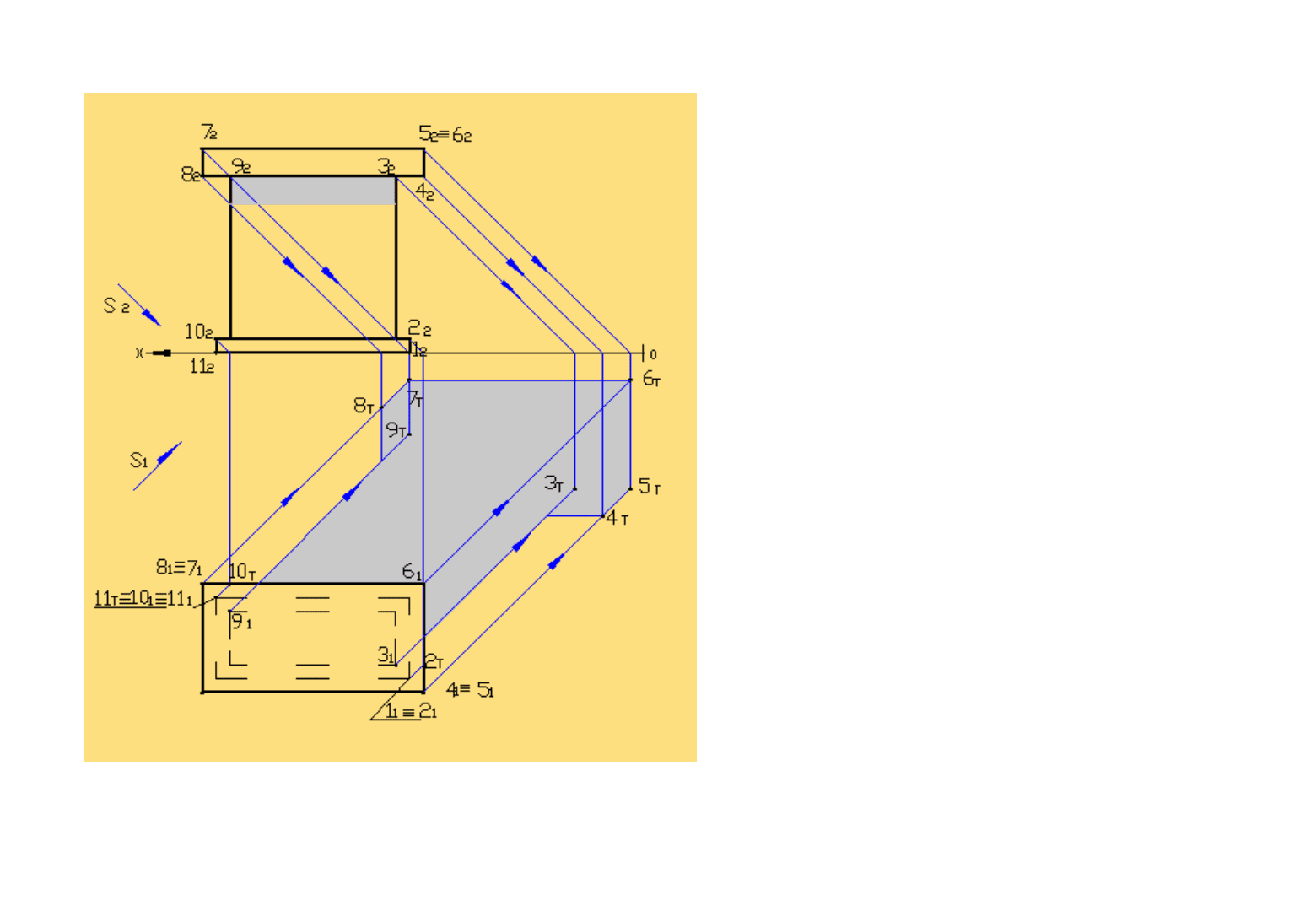

Тень здания
на землю
Рис. 38
Построим падающие тени от ребер
здания 3 и 9, которые являются
границей его собственной тени.
Построение тени от правой
торцевой и задней плоскостей
цоколя выполняем аналогично
построению теней от правой
торцевой и задней плоскостей
крыши (см. страницу 38).
40
Построенные ортогональные проекция здания и тени отмывают – придают
им цветовую окраску.
Отмывка – многократное нанесение водного раствора краски.
Расположите чертеж на наклонной плоскости, приготовьте водный раствор краски.
Двигая кисть слева направо, перемещая ее сверху вниз, нанесите приготовленный
раствор краски на вычерченные изображения. Излишки краски, собравшиеся внизу
изображения, удалите сухой кистью. Дайте краске высохнуть
и повторите отмывку
еще раз. Отмывку повторяют 4–7 раз, до тех пор, пока освещенные и неосвещенные
фрагменты здания приобретут цветовую окраску разной интенсивности.
Пример построения здания и теней в ортогональных проекциях с отмывкой
приведен на странице 41.
