РОСТСЕЛЬМАШ

Агротехника Профессионалов

РСМ-181 ИЭ

Таблица 2.1 - Комплектация комбайна

Комплектующие Наименование/наличие комплектующих

Воздушный

компрессор

Есть/нет

Мост веду-

щих колес

Колесный 181.02.01.000/полугусеничный 181.02.04.000-

Мост управля-

емых колес

Ведущий

181.02.02.000

фирмы «TUTHILL»

Ведомый

181.02.02.100

фирмы «GKN»

Ведомый

181.02.02.200

«РСМ»

Регулировка

разбрасывателя

измельчителя-

разбрасыва-

теля (ИРС)

Механическая/силовой привод LA30 301100-00100025

РОСТСЕЛЬМАШ

Агротехника Профессионалов

РСМ-181 ИЭ

2.3 Краткие сведения об устройс-

тве комбайна и его работе

Комбайн состоит из жатки или

платформы-подборщика (поставляемых

по отдельному заказу), наклонной каме-

ры, агрегата молотильного, ходовой

части, рабочего места оператора, уста-

новки моторной, гидрооборудования,

электрооборудования, системы контро-

ля и управления работой агрегатов и

рабочих органов, измельчителя-разбра-

сывателя соломы

(далее ИРС). Общий

вид комбайна с жаткой представлен на

рисунке 2.2, в разрезе - на рисунках 2.3,

2.4.

2.3.1 Технологический процесс

прямого комбайнирования

Мотовило подводит порцию стеб-

лей к режущему аппарату и далее к

шнеку. Срезанные стебли транспортиру-

ются шнеком к центру жатки, где выдви-

гающимися из шнека пальцами захва-

тываются и перемещаются к приемному

битеру наклонной камеры битерного

типа с реверсом, далее в молотильно -

сепарирующее устройство.

Молотильно- сепарирующее

устройство (далее МСУ) - продольно

расположенный ротор, выполняющий

обмолот поступившего технологического

продукта. При обмолоте выделенная из

колосьев вместе со значительной частью

половы масса сепарируется через деку

подбарабанья на стрясную доску.

После обмолота зерновой ворох

по стрясной доске транспортируется к

дополнительному решету. В процессе

транспортирования вороха происходит

предварительное разделение на фрак-

ции. Зерно перемещается вниз, а сбоина

- вверх. В зоне перепада между пальце-

вой решеткой стрясной доски и допол-

нительным решетом происходит его

продувка. Слой зерновой смеси, прова-

ливающийся через пальцевую решет-

ку, несколько разрыхляется, благода-

ря чему

зерно и тяжелые примеси под

действием воздушной струи вентилятора

и колебательного движения решет легче

проваливаются вниз, а полова и другие

легкие примеси выдуваются из моло-

тилки. После дополнительного решета

зерновой ворох попадает в зону второ-

го перепада и затем на верхнее решето.

Провалившись через дополнительное,

верхнее и нижнее решето, зерно попа-

дает на зерновой шнек.

Далее шнеком зерно транспорти-

руется в элеватор, который перемещает

его к загрузочному шнеку бункера. Загру-

зочный шнек подает зерно в бункер.

Из бункера зерно выгружается выгруз-

ным шнеком в транспортное средство.

Недомолоченные колоски, провалива-

ясь через верхнее решето и удлинитель

верхнего решета на нижнее решето,

транспортируются в колосовой шнек и

колосовой элеватор, который транспор-

тирует полученный ворох в домолачи-

вающее устройство. В домолачивающем

устройстве происходит повторный обмо-

лот, после которого обмолоченный ворох

шнеком равномерно распределяется по

ширине возвратной доски и транспорти-

руется опять на очистку.

2.3.2 Технологический процесс

раздельного комбайнирования

Комбайн движется вдоль валка

так, чтобы последний располагался

между опорными колесами подборщика.

Подбирающие пальцы поднимают

валок, прочесывают стерню, поднимая

РОСТСЕЛЬМАШ

Агротехника Профессионалов

РСМ-181 ИЭ

провалившиеся в нее стебли. Транс-

портер подает хлебную массу к шнеку

платформы-подборщика. Сбросив массу,

подбирающие пальцы входят в скользя-

щий контакт с кромкой стеблесъемника

и освобождаются от оставшихся на них

стеблей. Нормализатор поджимает хлеб-

ную массу к транспортеру, препятствуя

раздуванию ее ветром, и направляет к

шнеку платформы.

Шнек

со спиралями правого и

левого направлений перемещает валок

к центру каркаса. Пальчиковый меха-

низм шнека захватывает его и подает на

битер проставки, затем на нижний битер

наклонной камеры и далее аналогич-

но технологическому процессу прямого

комбайнирования.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

РСМ-181 ИЭ

Рисунок 2.2 - Общий вид комбайна с жаткой

РОСТСЕЛЬМАШ

Агротехника Профессионалов

РСМ-181 ИЭ

1 - кабина; 2 - бункер; 3 - МСУ; 4 - шнек выгрузной; 5 - измельчитель; 6 - ящик инструментальный; 7 - шасси; 8 - вентилятор; 9 - камера наклонная

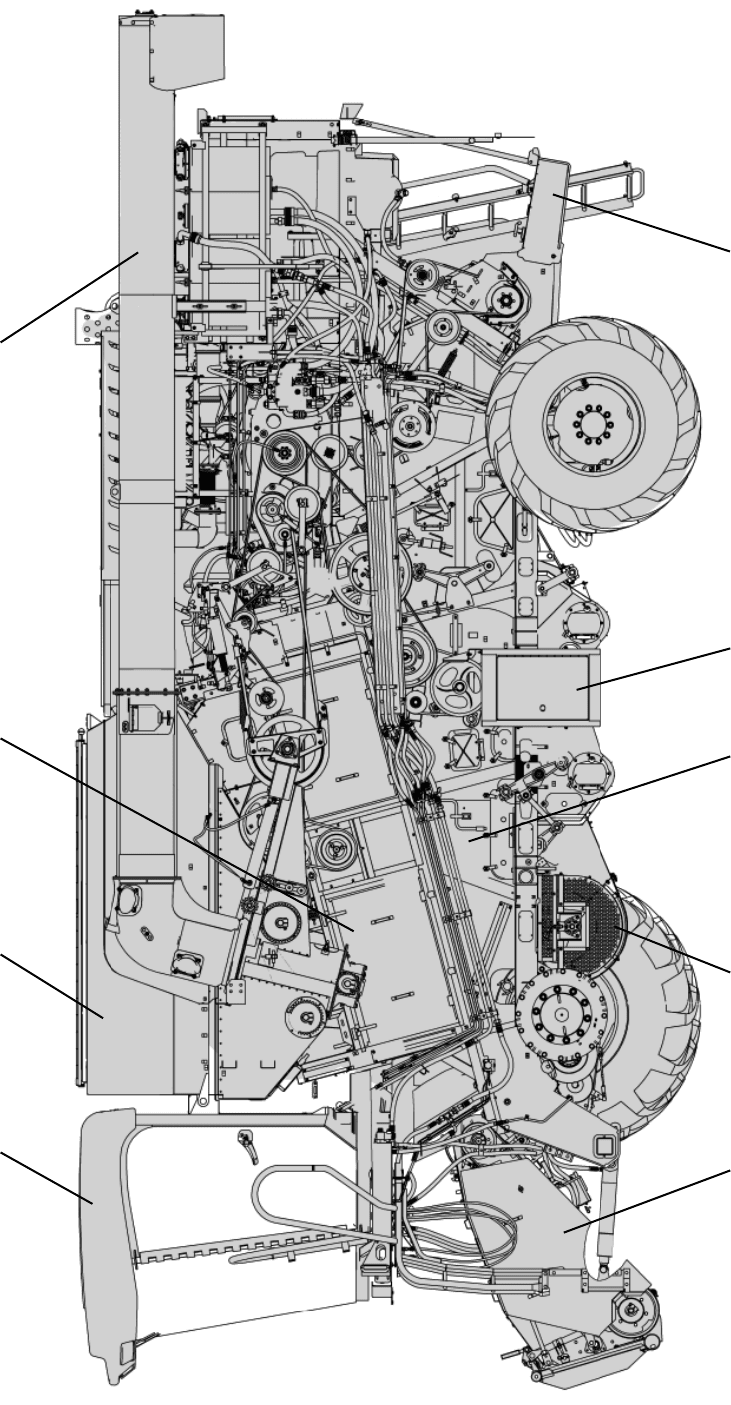

Рисунок 2.3 - Комбайн (разрез, вид слева)

РОСТСЕЛЬМАШ

Агротехника Профессионалов

РСМ-181 ИЭ

151617

10 - бак топливный; 11 - воздушная система; 12 - домолачивающее устройство; 13 - элеватор зерновой; 14 - мост веду-

щих колес; 15 - установка аккумумуляторных батарей;16 - элеватор колосовой; 17 - мост управляемых колес

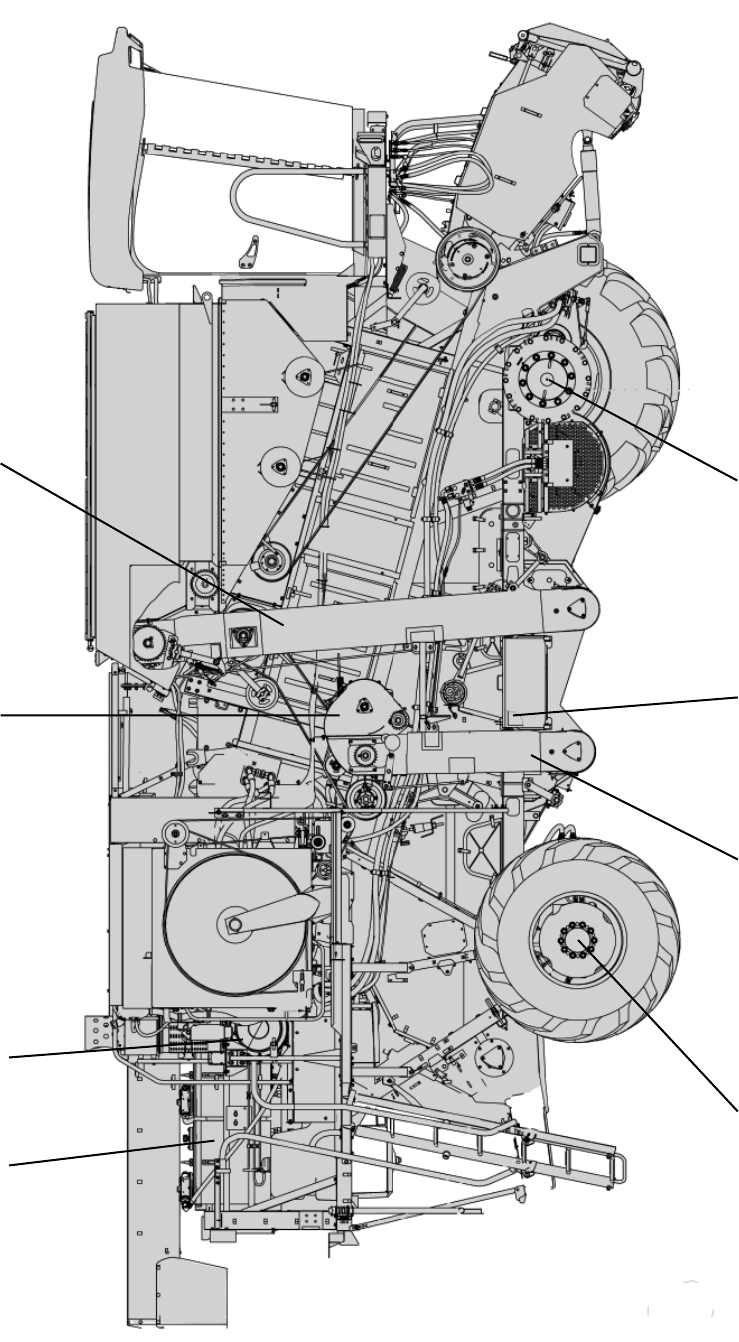

Рисунок 2.4 - Комбайн (разрез вид справа)

РОСТСЕЛЬМАШ

Агротехника Профессионалов

РСМ-181 ИЭ

2.4 Основные технические данные

Основные технические данные указаны в таблице 2.2.

Таблица 2.2 - *Основные технические данные

Наименование Единица

изме-

рения

Значение

12 3

Общие технические данные

Марка РСМ-181

Условное название «TORUM-740»

Тип Самоходный колесный с продольно

расположенным роторным МСУ

Габаритные размеры комбайна в

транспортном положении, без жат-

ки:

- при движении по дорогам общего

назначения:

- ширина (по колесам)

мм

3677±20

- длина (наклонная камера в транс-

портном положении)

9110±50

- высота 3963±20

- при перевозке

железнодорожным

транспортом (со снятыми колеса-

ми):

- ширина 3350±20

- длина (наклонная камера в транс-

портном положении)

9110±50

- высота

3590±20

Масса комбайна конструкционная

(сухая)

кг 16350±490

Масса эксплутационная кг 17300±520

Масса комбайна эксплутационная

в комплектации с жаткой шириной

захвата: кг

- 5 м 18750±560

- 6 м 18900±570

- 7 м 19050±570

- 9 м 19430±580

База мм 3863±50

Дорожный просвет под кожухом

очистки, не менее мм 400

РОСТСЕЛЬМАШ

Агротехника Профессионалов

РСМ-181 ИЭ

Продолжение таблицы 2.2

12 3

Колея:

- ведущих колес:

- с мостом 181.02.01.000

- с мостом 181.02.04.000

- полугусеничного хода с мостом

181.02.04.000

- управляемых колес:

- 181.02.02.000

- 181.02.02.200

- 181.02.02.100

мм

2900±20

3150±20

2948±20

3120±20

2954±20

2952±20

Минимальный радиус поворота

(по следу наружного заднего мос-

та, не более) м 8,5

Срок службы лет 12

Рабочая скорость движения на ос-

новных операциях, не более:

- колесный

вариант

- полугусеничный вариант

км/ч

Транспортная скорость по дорогам

общего назначения, не более:

- колесный вариант

- полугусеничный вариант

км/ч

Жатка

Тип Фронтальная, с шарнирно-подвешенным

уравновешенным корпусом, автоматичес-

ки копирующим рельеф поля в продоль-

ном и поперечном направлениях на задан-

ной высоте среза

Ширина захвата м 5

Высота среза:

- при копировании рельефа поля

- без

копирования рельефа поля

мм

60±15; 100±15; 140±15; 180±15

от 180 до 900

Мотовило Универсальное, эксцентриковое, с пру-

жинными пальцами

Пределы регулирова-

ния частоты вращения

мин

-1

от 15 до 50

Масса жатки при ширине захвата

6 м

кг 1427

РОСТСЕЛЬМАШ

Агротехника Профессионалов

РСМ-181 ИЭ

Продолжение таблицы 2.2

12 3

Управление жаткой:

- привод мотовила

- подъем и вынос мотовила

- поворот жатки в поперечном

направлении

Гидрообъемный, с пропорцио-альным

электромагнитным уп-равлением частотой

вращения гидромотора

Осуществляется гидроцилиндра-ми, с уп-

равлением из кабины че-рез секционный

гидрораспреде-литель с релейным элект-

ромаг-нитным управлением

Осуществляется вокруг центрального шар-

нира с помощью

блоков пружин, располо-

женных по бокам наклонной камеры

Делители Прутковые нерегулируемые

Наклонная камера

Тип наклонной камеры Битерного типа с реверсом

Реверс наклонной камеры Гидромотором, с управлением из кабины

через секционный гидрораспределитель с

релейным электромагнитным управлени-

ем

Включение привода наклонной

камеры

Электромагнитной муфтой

Подъем наклонной камеры Гидроцилиндрами, с управлением из ка-

бины через секционный гидрораспредели-

тель с релейным электромагнитным

управ-

лением

Платформа-подборщик

Масса кг 1205

Ширина захвата (по полотну под-

борщика)

3,4

Габаритные размеры:

- длина

- ширина

- высота

мм

2000

4100

1245

Привод подборщика Гидрообъемный, с пропорцио-

нальным электромагнитным уп-

равлением частотой вращения гидромото-

ра

Молотильный агрегат

Ширина молотилки (конструктив-

ная)

мм 1500

Компоновка Центрально-расположенные кa-

бина, бункер, моторная установка

Защита от попадания посторон-

них предметов

Камнеуловитель (до МСУ)

МСУ (молотильно-сипарирующее устройство)

РОСТСЕЛЬМАШ

Агротехника Профессионалов

РСМ-181 ИЭ

Продолжение таблицы 2.2

12 3

Тип Роторное

Ротор Продольно расположенный

Диаметр ротора мм 762

Привод ротора Гидромеханический

Частота вращения ротора мин

-1

от 250 до 1000

Способ изменения частоты вра-

щения

Гидростатическим приводом с электроуп-

равлением, двухступенчатая коробка пе-

реключения передач

Тип деки Вращающаяся, со сменными пробивными

секциями

Угол обхвата подбарабанья градус 360

Частота вращения деки, не более мин

-1

Регулировка молотильных зазо-

ров

(МСУ)

Изменением положения молотильных сек-

ций деки

Очистка:

- тип

- тип решет

- общая площадь очистки,

не менее м

Ветрорешетная двухкаскадная с продувае-

мым дополнительным перепадом

Жалюзийные, с поворотными гребенками

Стрясная доска:

- тип

Корытообразная, с гребенчаты-

ми делителями

Вентилятор очистки:

- тип

- внутренний диаметр корпуса

вентилятора, не менее

- частота вращения

мм

мин

-1

Центробежный, двухкорпусной

720

от 250 до 1000

Привод Гидрообъемный, с пропорциональным

электромагнитным управлением частотой

вращения гидромотора

Регулировка режи-

мов работы венти-

лятора

Электроуправлением из кабины

Устройство домолачивающее Автономное, роторного типа, с шарнирно

подвешенными лопастями

Элеваторы Скребковые

Шаг скребков элеваторов:

- зернового

- колосового

мм

152

228

Ширина скребка мм 200
