Коршак А.А. Шаммазов А.М. Основы нефтегазового дела

Подождите немного. Документ загружается.

364

365

Таблица

14.1

Продолжение табл. 14.1

Система нефтепродуктообеспечения Российской Федерации

(на 1996 г.)

Акционерная

нефтяная

компания

№

Наименование

объединения

(предприятия)

Кол-во

нефтебаз ,

шт

Резервуар

н. емкость,

тыс м

Кол-во

АЗС,

шт

"Роснефть"

Алтайское

430

252

Архангельское

246

Дагестанское

607

195

Екатеринбургское

181

262

Кабардино-

Балканское

Калмыцкое

Карачаево-

Черкесское

20,1

Кемеровское

192

Краснодарская н/б

Краснодарское

276

324

Курганское

234

Мордовское

Мурманск

283

Находкинское

274

Североосетинское

Смоленское

188

132

Ставропольское

207

175

Туапсинская н/б

215

Ямалнефтепродукт

Итого

212

3570

1916

"ЛУКойл"

Адыгейское

!_ Астраханское

862

105

Волгоградское

745

209

Вологодское

229

Кировское

255

136

Пермское

384

168

Челябинское

265

171

Итого

122

2751

898

"ЮКОС"

Белгород

271

209

Брянское

172

Воронежское

423

199

Липецкое

198

114

Орловское

166

Пензенское

142

113

Самарское

293

188

Тамбовское

158

Ульяновское

153

Итого

772

1976

940

2 3 4 5 6

"Сургутнеф

тегаз"

Калининградское

Карельское

Красный нефтяник

Новгородское

102

5 ■Псковское 14 133 72

Ручьи

С- Петербургское

Тверское

298

114

Итого

««9

450

"СИДАНКО"

Амурское

321

Бамнефтепродукт

Бурятское

133

Иркутское

810

167

Камчатское

902

Магаданское

282

Приморское

202

107

Ростовское

388

290

Саратовское

785

210

Сахалинское

Хабаровское

246

Читинское

182

126

Чукотское

174

Итого

168

3771

1190

"Восточная"

Красноярское

612

206

Новосибирское

487

159

Томское

327

Тувинское

Хакасское

Итого

154^

533

"ОНАКО"

Оренбургское

162

"Тюменская"

Калужское

Курское

213

111

Рязанское

124

Тульское

147

Тюменское

897

137

Итого

192

1477

446

"НОРСИ-ойл"

Владимирское

160

Марийское

Нижегородское

594

172

Удмуртское

378

Чувашское

143

Итого

1347

473

"Славнефть"

Ивановское

145

Костромское

145

3 Ярославльское 11 447 83

Итого 35 737 231

366

367

Продолжение табл.

14.1

"Татнефтех

им-

инвестхолди

нг"

1 Татнефтепродукт 20 625 211

Итого 20 625 211

"Башнефтех

им

1 Башкирское 31 598 331

Итого

598

331

"Коми

ТЭК"

1 Коми 8 166 87

Итого

166

- II - то же свыше 20 000 м

по 100 000 м

;

- III а - то же свыше 10 000 м

по 20 000 м

;

- III б - то же свыше 2 000 м

по 10 000 м

;

- III в - то же до 2 000 м

включительно.

В зависимости от категории нефтебаз строительными норма-

ми и правилами устанавливаются минимально допустимые (с точки

зрения пожарной безопасности) расстояния до соседних объектов,

например, расстояние от нефтебаз I категории до жилых и

общественных зданий должно быть не менее 200 м, а от нефтебаз

II и III категории - не менее 100 м.

По принципу оперативной деятельности нефтебазы делятся

на перевалочные, распределительные и перевалочно-распределитель-

ные.

Перевалочные нефтебазы предназначены для перегрузки

(перевалки) нефтепродуктов с одного вида транспорта на другой. Раз-

мещают их на берегах судоходных рек и озер, вблизи морских портов,

крупных железнодорожных магистралей, промежуточных перекачи-

вающих станций нефтепродуктопроводов. Роль конечного пункта

магистрального нефтепродуктопровода (МНПП) также обычно иг-

рает перевалочная нефтебаза.

Распределительные нефтебазы предназначены для

непродолжительного хранения нефтепродуктов и снабжения ими по-

требителей обслуживаемого района. Их разделяют на оперативные,

обслуживающие лишь местных потребителей, и сезонного хранения,

предназначенные как для удовлетворения местных потребностей, так

и для компенсации неравномерности подачи нефтепродуктов на опе-

ративные нефтебазы, входящие в зону влияния нефтебазы сезонного

хранения.

Перевалочно-распределительные нефтебазы совмещают

функции перевалочных и распределительных нефтебаз.

368

По транспортным связям нефтебазы делятся на железнодо-

рожные, водные (речные, морские), водно-железнодорожные,

трубопроводные и базы, получающие нефтепродукты автотранспор-

том.

По номенклатуре хранения нефтепродуктов различают неф-

тебазы общего хранения, только для светлых нефтепродуктов, только

для темных нефтепродуктов и др.

14.3. Операции, проводимые на нефтебазах

Все производственные операции, проводимые на нефтебазах,

разделяют на основные и вспомогательные. К основным операциям

относятся:

- прием нефтепродуктов, доставляемых на нефтебазу желез

нодорожным, водным, автомобильным транспортом и по

трубопроводам или отводам от них;

- хранение нефтепродуктов в резервуарах и тарных хранили

щах;

- отпуск нефтепродуктов в железнодорожные и автомобиль

ные цистерны, нефтеналивные суда или по трубопроводам;

- замер и учет нефтепродуктов.

К вспомогательным операциям относятся:

- очистка и обезвоживание масел и других вязких нефтепро

дуктов;

- смешение масел и топлив;

- регенерация отработанных масел;

- изготовление и ремонт тары;

- ремонт технологического оборудования, зданий и сооруже

ний;

- эксплуатация котельных, транспорта и энергетических уст

ройств.

Количество вспомогательных операций на различных нефте-

базах неодинаково.

14.4. Объекты нефтебаз и их размещение

Размещение объектов на территории нефтебазы должно обес-

печивать удобство их взаимодействия, рациональное использование

территории, минимальную длину технологических трубопроводов, во-

доотводящих (канализационных), водопроводных и тепловых сетей при

соблюдении всех противопожарных и санитарно-гигиенических требо-

ваний.

369

Территория нефтебазы в общем случае разделена на 7 зон

(рис. 14.1):

1) железнодорожных операций;

2) • водных операций;

3) хранения нефтепродуктов;

4) оперативная;

5) очистных сооружений;

6) вспомогательных сооружений;

7) административно-хозяйственная.

В зоне железнодорожных операций размещаются сооруже-

ния для приема и отпуска нефтепродуктов по железной дороге. В

состав объектов этой зоны входят:

а) железнодорожные тупики;

б) сливо-наливные эстакады для приема и отпуска нефтепро-

дуктов;

в) нулевые резервуары, располагающиеся ниже железнодо-

рожных путей;

г) насосные станции для перекачки нефтепродуктов из ваго-

нов-цистерн в резервуарный парк и обратно;

д) лаборатории для проведения анализов нефтепродуктов;

е) помещение для отдыха сливщиков и наливщиков (опера

торная);

ж) хранилища нефтепродуктов в таре;

з) площадки для приема и отпуска нефтепродуктов в таре.

В зоне водных операций сосредоточены сооружения для при-

ема и отпуска нефтепродуктов баржами и танкерами. К ним относятся:

а) причалы (пирсы) для швартовки нефтеналивных судов;

б) стационарные и плавучие насосные;

в) лаборатория;

г) помещение для сливщиков и наливщиков.

В зоне хранения нефтепродуктов размещаются:

а) резервуарные парки для светлых и темных нефтепродук-

тов;

б) резервуары малой вместимости для отпуска небольших

партий нефтепродуктов (мерники);

в) обвалование - огнестойкие ограждения вокруг

резервуарных парков, препятствующие розливу

нефтепродуктов при

повреждениях резервуаров.

Оперативная зона предназначена для размещения средств

отпуска нефтепродуктов в автоцистерны, контейнеры, бочки и бидо-

ны, т. е. относительно мелкими партиями. В этой зоне размещаются:

а) автоэстакады и автоколонки для отпуска нефтепродуктов

в автоцистерны;

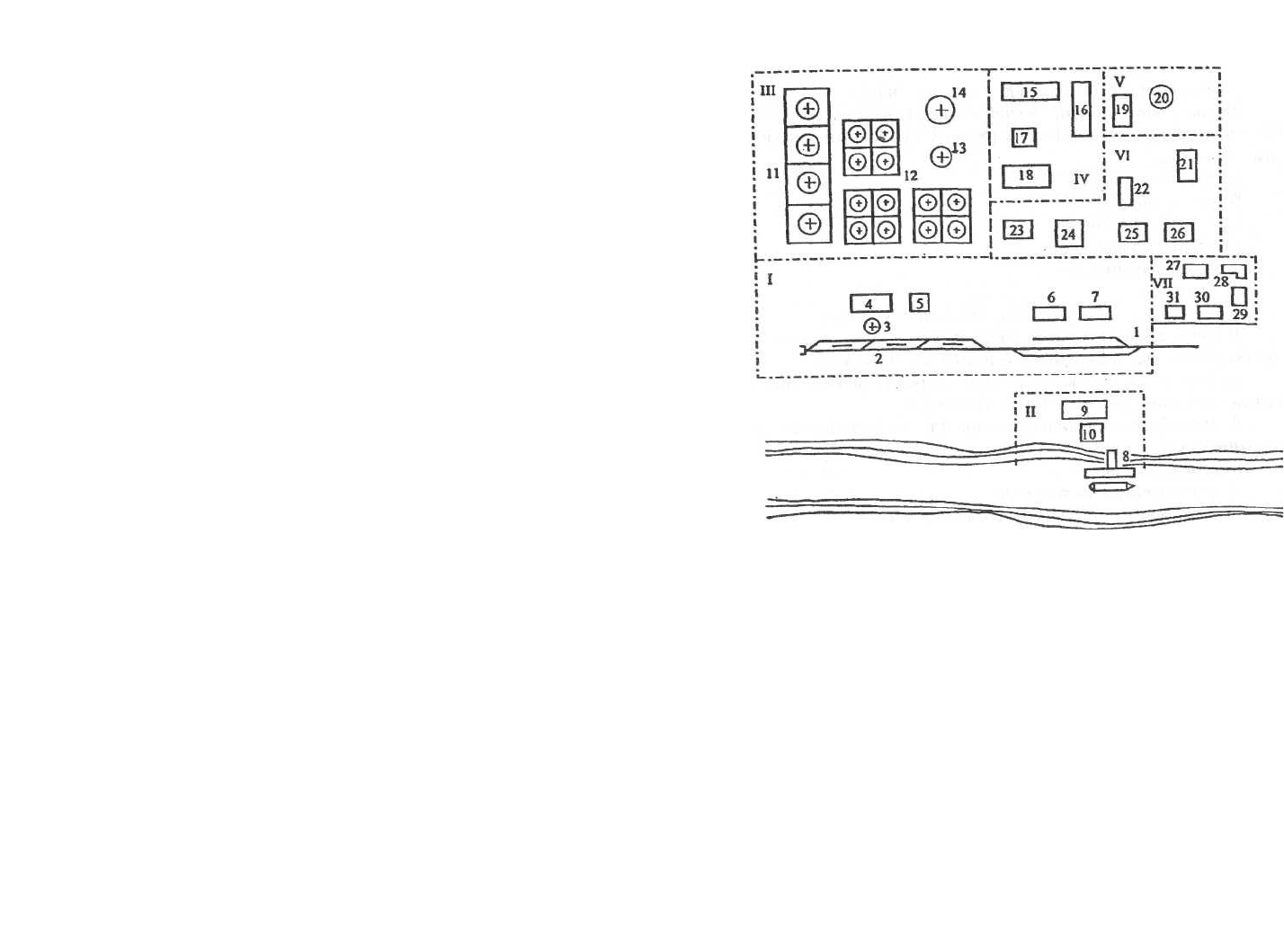

Рис. 14.1. Схема разбивки территории нефтебазы на зоны:

I - зона железнодорожных операций; П - зона водных операций; Ш -

зона хранения; IV - оперативная зона; V - зона очистных

сооружений; VI - зона вспомогательных операций; VII -

административно - хозяйственная зона; 1 - железнодорожный тупик;

2 - железнодорожная сливо-наливная эстакада; 3 - нулевой

резервуар; 4 - насосная; 5 - лаборатория; 6 - операторная; 7-

хранилище нефтепродуктов в таре; 8 - причал; 9 - насосная; 10 -

операторная; 11 - резервуарный парк светлых иефтепродуктов;12-

резервуарный парк темных нефтепродуктов; 13 - мерник; 14 -

резервуар пожарного запаса воды; 15 - автоэстакада; 16 -

разливочная и "расфасовочная; 17 - склад для хранения

расфасованных нефтепродуктов; 18 - склад для тары; 19 -

нефтеловушка; 20 - шламонакопитель; 21 - котельная; 22 -

трансформаторная подстанция; 23 - водонасосная; 24 -

мехмастерские; 25 - склад материалов, обрудования и запасных

частей; 26 - конторы грузовых операций; 27 - пожарное депо; 28 -

конторы; 29 - проходная; 30 - здание охраны; 31 - гараж

371

б) разливочные и расфасовочные для налива нефтепродуктов

в бочки и бидоны;

в) склады для хранения расфасованных нефтепродуктов;

г) склады для тары;

д) погрузочные площадки для автотранспорта.

В зоне очистных сооружений сосредоточены объекты, пред-

назначенные для очистки нефтесодержащих вод от нефтепродуктов.

К ним относятся:

а) нефтеловушки;

б) флотаторы;

в) пруды-отстойники;

г) иловые площадки;

д) шламонакопители;

е) насосные;

ж) береговые станции по очистке балластных вод.

В зоне вспомогательных сооружений, обеспечивающих ра-

ботоспособность основных объектов нефтебазы находятся:

а) котельная, снабжающая паром паровые насосы, систему

подогрева нефтепродуктов и систему отопления;

б) трансформаторная подстанция для снабжения нефтебазы

электроэнергией;

в) водонасосная;

г) механические мастерские;

д) склады материалов, оборудования и запасных частей, а так

же другие объекты.

Объекты вышеперечисленных зон соединяются между собой

сетью трубопроводов для перекачки нефтепродуктов, их снабжения

водой и паром, а также для сбора нефтесодержащих сточных вод.

В административно-хозяйственной зоне размещаются:

а) контора;

б) проходные;

в) гаражи;

г) пожарное депо;

д) здание охраны нефтебазы.

Перечисленные зоны и объекты не обязательно входят в со-

став каждой нефтебазы. Их набор зависит от типа и категории

нефтебазы, назначения и характера проводимых операций. Так, на-

пример, на многих перевалочных нефтебазах нет оперативной зоны, а

на распределительных нефтебазах, снабжаемых нефтепродуктами с

помощью автотранспорта нет железнодорожных и водных операций.

14.5. Резервуары нефтебаз

Только на крупных нефтебазах резервуарные парки соизме-

римы с аналогичными объектами магистральных трубопроводов. В

подавляющем же большинстве их суммарный объем не превышает

нескольких десятков тысяч кубометров.

В связи с относительно малыми объемами годовой реализа-

ции общая емкость* резервуаров под каждый нефтепродукт обычно

невелика. Кроме того, по «Нормам проектирования» для каждого неф-

тепродукта должно быть предусмотрено не менее 2-х резервуаров.

Делается это для того, чтобы один из них при необходимости можно

было вывести в ремонт. Поэтому единичная емкость резервуаров на

нефтебазах, как правило, небольшая и составляет от 100 до 5000

На нефтебазах, как и на перекачивающих станциях нефте- и

нефтепродуктопроводов, применяются: 1) резервуары

вертикальные стальные (типаРВС); 2) резервуары горизонтальные

стальные (типа РГС); 3) железобетонные резервуары (типа ЖБР).

Резервуары типов РВС и РГС используются для хранения как

светлых, так и темных нефтепродуктов, а типа ЖБР - только для

темных.

Оборудование резервуаров для светлых нефтепродуктов прак-

тически такое же, как у нефтяных: исключены только системы

подогрева и размыва донных отложений. На резервуарах для темных

нефтепродуктов система подогрева сохранена, но роль дыхательной

арматуры играет вентиляционный патрубок, соединяющий газовое

пространство резервуара с атмосферой напрямую. Это стало возмож-

ным, благодаря низкой испаряемости темных нефтепродуктов. Кроме

того, вместо хлопушки на конце приемо-раздаточных патрубков ус-

танавливается подъемная труба, благодаря которой из резервуаров

откачивается чистый отстоявшийся нефтепродукт из верхних слоев

(рис. 14.2).

Располагаются резервуары на территории нефтебаз группа-

ми: отдельно для светлых нефтепродуктов, отдельно - для темных.

14.6. Насосы и насосные станции нефтебаз

С помощью насосов нефтепродукты транспортируются при

их приеме и отпуске, а также при внутрибазовых перекачках.

На нефтебазах применяют главным образом центробежные,

поршневые и шестеренные насосы. Наиболее распространены цент-

робежные насосы типов НК (консольные) и НД (с рабочими колесами

двухстороннего входа). Консольные насосы НК одноступенчатые; их

подача составляет от 30 до 140 м

/ч, а напор - от 45 до 130 м.

Насосы

типа НД (рис. 14.3) бывают одно-, двух- и трехступенчатыми с

подачей от 200 до 1700 м

/ч и напором - от 60 до 300 м. Таким

образом, их параметры, как правило, значительно отличаются от

параметров центробежных насосов, используемых на

перекачивающих станциях магистральных трубопроводов.

Схема поршневого насоса простого действия изображена на

рис. 14.4. В цилиндре 1 перемещается поршень 2. Движение

поршню от привода передается через шток 6. К цилиндру

присоединена клапанная коробка 4, в которой размещены два

клапана: всасывающий 3, устанавливаемый на всасывающей линии

и нагнетательный 5, устанавливаемый на напорной линии. При

движении поршня вправо всасывающий клапан открывается и

цилиндр заполняется перекачиваемой жидкостью. Когда же поршень

движется влево, всасывающий клапан закрывается и открывается

нагнетательный клапан, через который перекачиваемая жидкость

вытесняется в нагнетательный трубопровод.

В качестве привода поршневых насосов используются элект-

родвигатели, двигатели внутреннего сгорания и паровые двигатели.

Схема шестеренного насоса приведена на рис. 14.5. Он со-

стоит из корпуса 1, в котором помещены две находящиеся в

зацеплении крупнозубые шестерни 2. Корпус охватывает шестерни

с наибольшим зазором. При вращении шестерни в направлении,

указанном стрелками, зубья выходят из зацепления в зоне всасывания

(справа). При этом освобождается некоторый объем и в зоне

образуется разряжение. В насос засасывается жидкость, которая

захватывается зубьями в направлении к стрелкам корпуса и

переносится во впадинах между зубьями в зону нагнетания (слева).

Выбор типа насоса определяется:

1) свойствами перекачиваемого нефтепродукта (вязкость, дав-

ление насыщенных паров);

2) необходимой подачей нефтепродукта;

3) необходимым напором;

4) обеспеченностью нефтебазы электроэнергией и паром.

Так, центробежные насосы используются, в основном, для пе-

рекачки маловязких нефтепродуктов. Это связано с тем, что при работе

на маловязких жидкостях данный тип насосов имеет высокий кпд.

Область преимущественного применения поршневых и шестеренных

насосов - перекачка высоковязких нефтепродуктов. Кроме того, их

используют там, где требуются самовсасывающие насосы (например,

при операциях по зачистке вагонов-цистерн и барж).

Количество и марку насосов выбирают в соответствии с необ-

ходимыми подачей и напором.

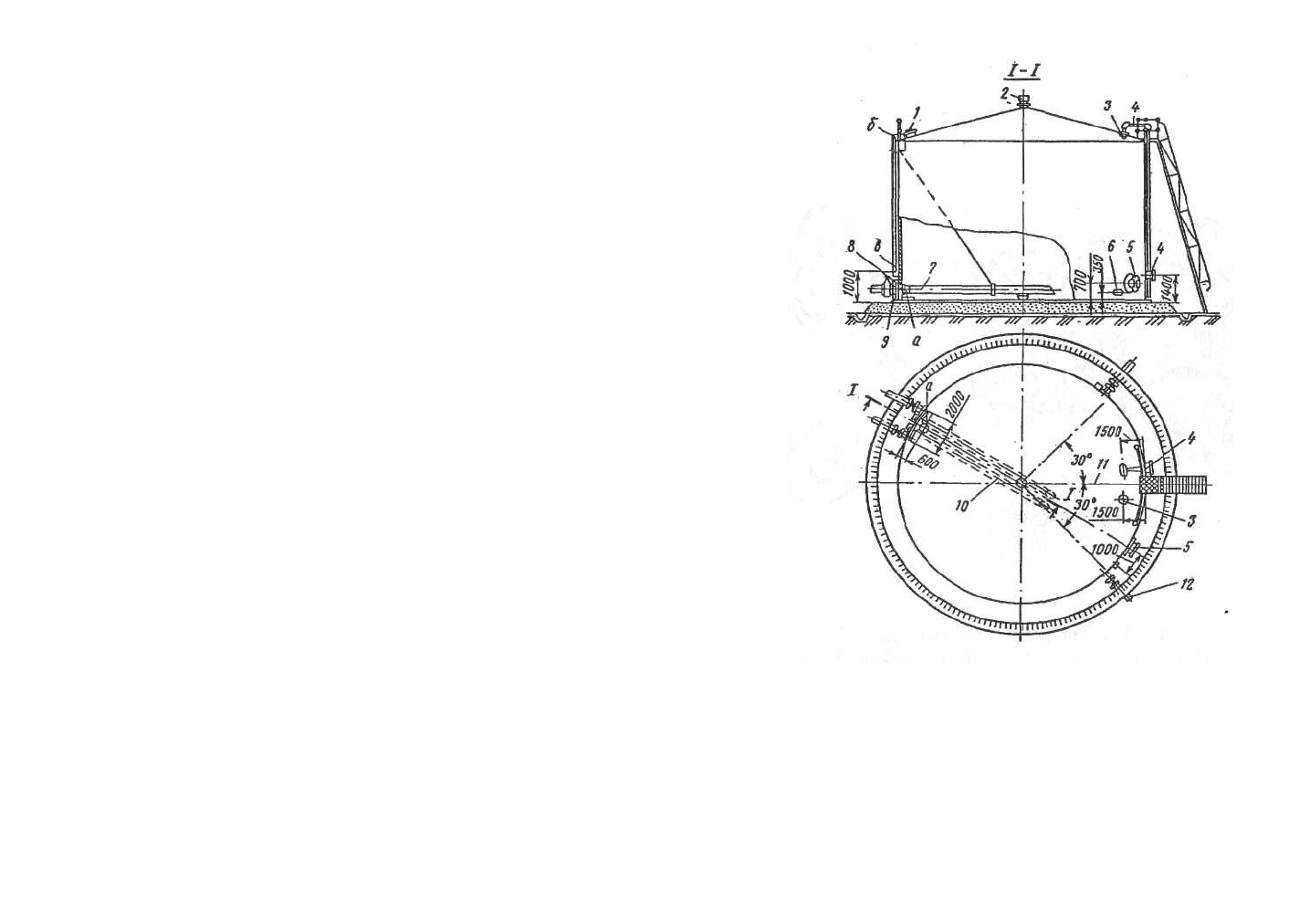

Рис. 14.2 Схема расположения оборудования на вертикальных

резервуарах для высоковязких нефтепродуктов и" масел:

1 - световой люк; 2 - вентиляционный патрубок; 3 - замерный люк; 4 - прибор

для замера уровня; 5 - люк-лаз; 6 - сифонный кран; 7 - подъемная труба ( с

шарниром а, роликовым блоком б и ручной лебедкой в); 8 - перепускное

устройство; 9 - патрубок приемо-раздаточный; 10 - положение второй

подъемной трубы (при условии ее установки); 11 - ось лестницы; 12 - крайнее

положение приемо-раздаточных патрубков по отношению к оси лестницы.
