А. Кремер. «Евроремонт и дизайн трехкомнатной квартиры»

191

Встроенные в вилки адаптеры и заводские вилки нельзя открыть таким способом. Пре-

дохранитель помещен в съемный патрон, который вы должны достать открытым, чтобы

освободить предохранитель.

2 Проверьте, не сгорел ли предохранитель, используя тестер для проверки на обрыв.

Если у вас нет такого тестера, установите предохранитель в вилку исправного прибора и

проверьте его таким образом.

3 Замените сгоревший предохранитель новым соответствующего класса. Используйте

3-амперный предохранитель для лампочек и небольших приборов, рассчитанных на мощ-

ность менее 700 ватт, и 13-амперный – для более мощных бытовых приборов.

4 Некоторые приборы подключаются напрямую в соединения с плавкими предохрани-

телями, которые устанавливаются на стену. Они содержат плавкий предохранитель в потай-

ном патроне. Выключите этот блок соединений и извлеките отверткой патрон, чтобы выта-

щить предохранитель.

Замена плавких предохранителей цепей

Будьте готовы

Если у вас в блоке питания есть патроны с плавкими предохранителями со сменной

проволочной вставкой, убедитесь, что у вас имеется запасная проволока для трех параметров

силы тока – 5, 15 и 30 ампер.

Если у вас есть трубчатые предохранители, держите запасные патроны для каждого

параметра силы тока, на который рассчитан ваш щиток плавких предохранителей. Каждый

параметр обозначен отдельным цветовым кодом для удобства различения: белый = 5 ампер,

синий = 15 ампер, желтый = 20 ампер, красный = 30 ампер, зеленый = 45 ампер.

Совет:

Купите три запасных патрона и вставьте в каждый подходящую проволоку. Храните

их рядом со щитком плавких предохранителей, чтобы вы могли вставить подходящий, когда

перегорит предохранитель, и починить его в свободное время.

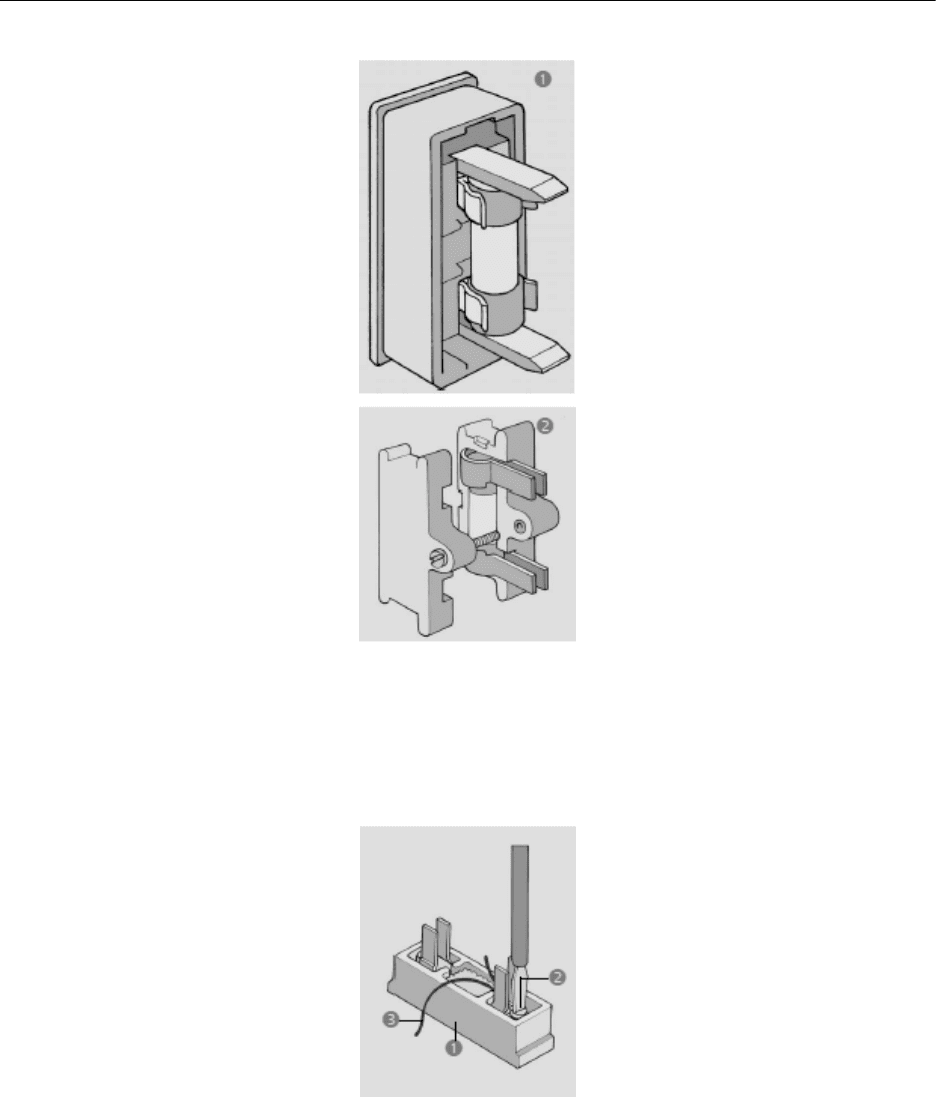

Трубчатые предохранители

Рисунки 1 и 2. Некоторые трубчатые предохранители несут предохранитель в двух пру-

жинных клеммах. Вытащите старый предохранитель и вставьте между клеммами новый.

А. Кремер. «Евроремонт и дизайн трехкомнатной квартиры»

192

В других предохранителях сам плавкий предохранитель вставлен между штифтами

патрона. Откройте патрон, установите новый предохранитель и снова соберите его.

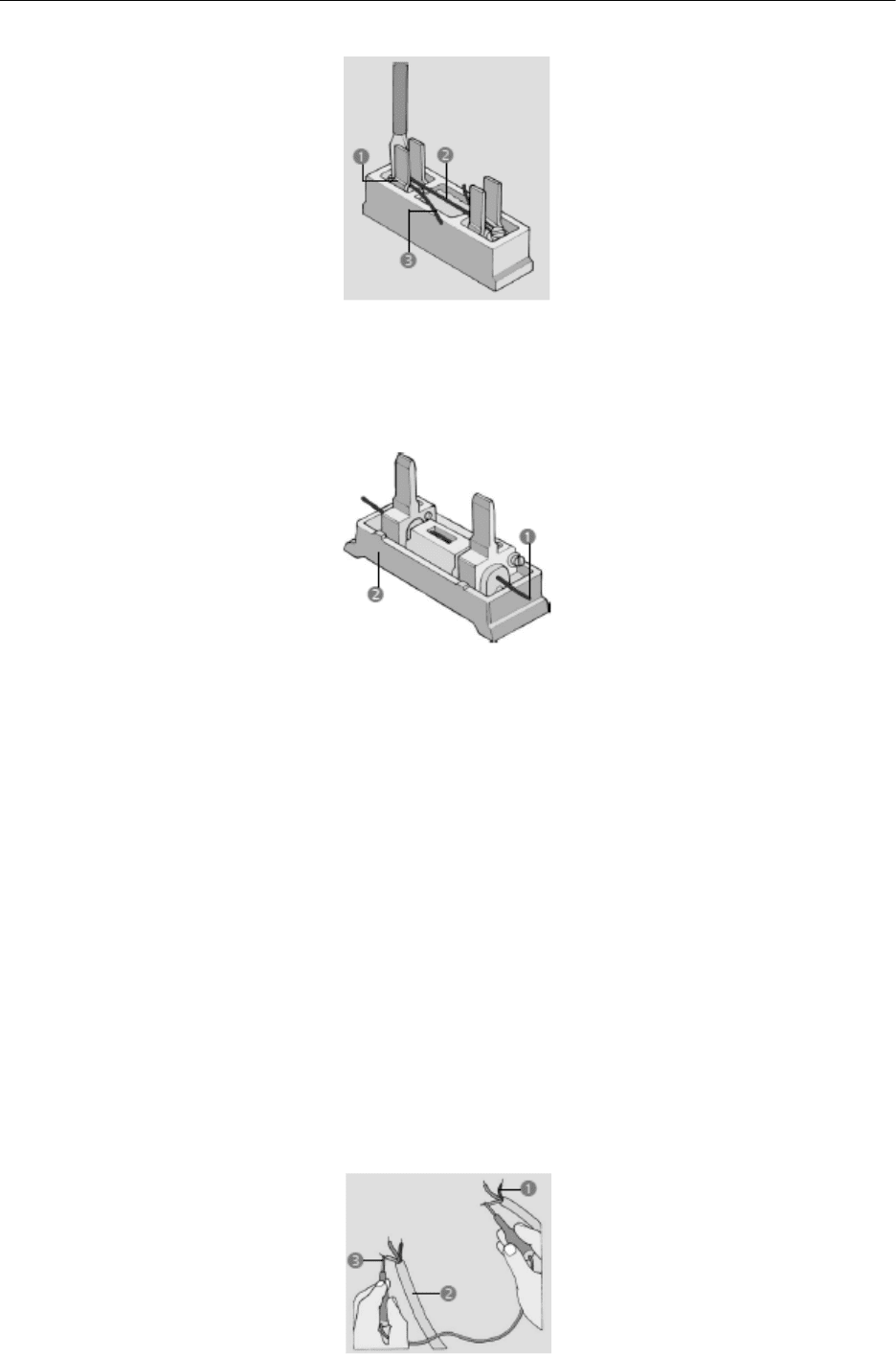

Предохранители со сменными проволочными вставками

1 Отключите источник энергии и вытащите патрон поврежденного предохранителя.

2 Раскрутите винты клемм.

3 Вытащите остатки проволоки старого предохранителя.

1 Соедините новую проволоку соответствующего параметра с одной клеммой.

2 Положите ее поперек центра патрона предохранителя и надежно прикрепите к другой

клемме.

3 Отрежьте лишнюю проволоку.

А. Кремер. «Евроремонт и дизайн трехкомнатной квартиры»

193

1 В некоторых патронах с плавкими предохранителями вам нужно продеть проволоку

через керамическую трубку между клеммами.

2 Замените патрон с предохранителем, когда вы поменяли проволочную вставку, и

включите источник питания.

РЕМОНТ ГИБКИХ ШНУРОВ

Гибкие шнуры соединяют портативные бытовые приборы с их вилками, а подвесные

светильники – с их потолочными розетками. Возможно, вам понадобится проверить их на

обрыв электрического тока, заменить или просто удлинить, если возникнет такая необходи-

мость.

Проверка гибкого шнура

Гибкий шнур гнется. Поэтому он так называется. Но за них также дергают, о них спо-

тыкаются, на них наступают, а шнуры подвесных светильников еще и колеблются от дуно-

венья ветра. Это может приводить к износу и разрыву их сердцевины (отдельных проводков

внутри шнура). Если это происходит, ток не будет проходить через шнур, но вы не сможете

обнаружить эту проблему, потому что сердцевина спрятана под внешней оболочкой шнура.

Единственный способ обнаружить причину неполадки – это использовать тестер на обрыв

– устройство на батарейках, посылающее маленький ток через тот предмет, который оно

проверяет.

• Отсоедините гибкий шнур, который вы хотите проверить, от клемм на обоих концах.

• Прижимайте зонды тестера по очереди к каждому концу каждого провода. Если лам-

почка тестера загорается, значит, через сердцевину проходит ток.

1 Проволочки сердцевины.

А. Кремер. «Евроремонт и дизайн трехкомнатной квартиры»

194

2 Наружная оболочка.

3 Тестер на обрыв.

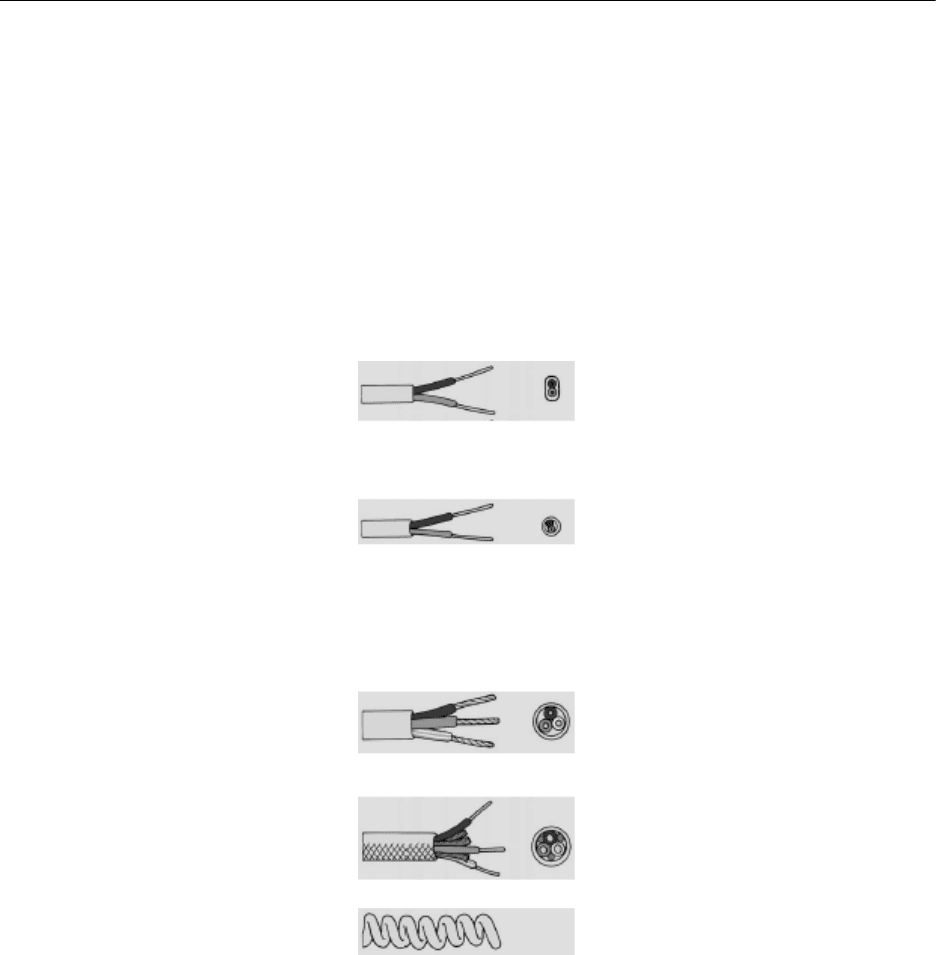

Замена гибкого шнура

Если вам нужно заменить гибкий шнур, он должен быть подходящего для данного

предназначения типа и иметь правильный параметр силы тока.

• Используйте плоский двужильный гибкий шнур для соединения небольших бытовых

приборов с двойной изоляцией и для осветительных приборов без металлических частей.

• Используйте круглый двужильный гибкий шнур для подсоединения патронов ламп в

подвесных пластмассовых светильниках, а также для небольших бытовых приборов с двой-

ной изоляцией, если он нравится вам больше, чем плоский шнур.

• Используйте круглый трехжильный гибкий шнур для всех осветительных и бытовых

приборов, которым нужно заземление.

• Используйте прямой гибкий шнур на портативных бытовых приборах, таких, как

утюги, где гибкий шнур должен выдерживать движение и износ.

• Используйте волнообразный шнур там, где вы хотите растягивать и сжимать его.

Режимы по току

Гибкие шнуры классифицируются по площади поперечного сечения их проводников

в кв. мм. Подберите размер вашего шнура к мощности вашего прибора:

• 0,5 мм

– макс. 700 ватт

• 0,75 мм

– макс. 1300 ватт

• 1,0 мм

– макс. 2300 ватт

• 1,25 мм

– макс. 2900 ватт

• 1,5 мм

– макс. 3600 ватт

Безопасное удлинение гибкого шнура

Если вам нужно удлинить шнур прибора, чтобы он дотягивался до розетки, исполь-

зуйте цельное гибкое соединение. Отсоедините шнур от вилки (или отрежьте фабричную

А. Кремер. «Евроремонт и дизайн трехкомнатной квартиры»

195

вилку и подготовьте проводки сердцевины для присоединения к соединительному устрой-

ству).

1 Откройте соединительное устройство, разожмите зажимы сердцевины и положите

шнур прибора поверх соединительного устройства, чтобы вы могли увидеть, какой длины

должна быть сердцевина. Отрежьте ее по длине боковыми плоскогубцами.

2 Подготовьте и подсоедините каждый провод сердцевины к одной из латунных клемм-

ных колодок в соединительном устройстве. Вы можете вытащить клеммные колодки, что

облегчит вашу работу.

3 Соедините сердцевину нового шнура с клеммными колодками таким образом, чтобы

проводки одинаковых цветов подсоединились к одной и той же колодке. Затем установите

и прикрутите винтами два зажима и привинтите крышку.

4 Подготовьте сердцевины на другом конце нового шнура и подсоедините их к вилке.

Закрепите оболочку зажимом, установите плавкий предохранитель и закройте вилку.

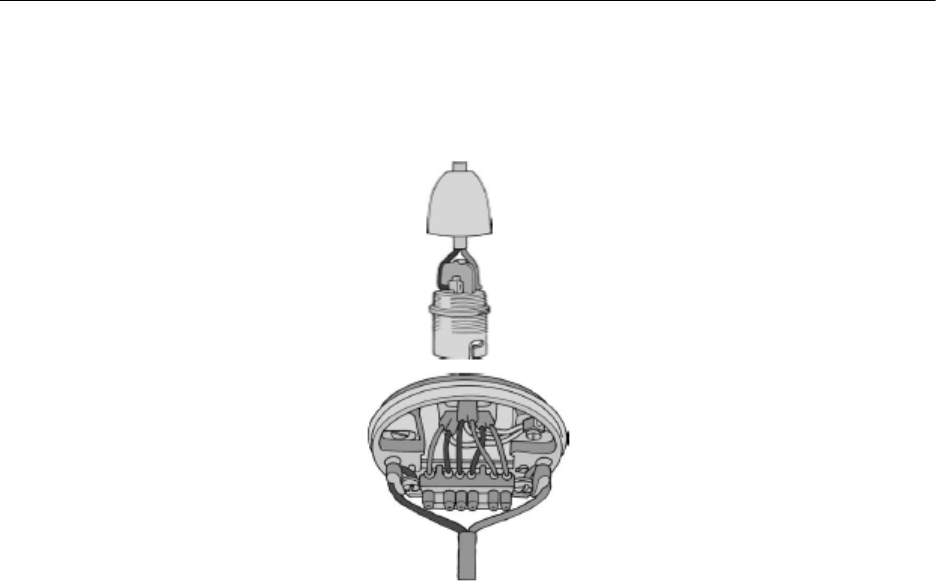

Замена гибкого шнура подвесного светильника

Отрежьте новый шнур по длине и подготовьте сердцевины для подсоединения, сняв

оболочку и изоляцию сердцевины.

А. Кремер. «Евроремонт и дизайн трехкомнатной квартиры»

196

1 Пропустите шнур через отверстие в крышке патрона лампы и подсоедините его серд-

цевину к двум клеммам. Оберните проводки сердцевины вокруг двух опорных выступов и

прикрутите винтами крышку.

2 Отключите питание осветительной цепи. Проденьте другой конец шнура через

крышку потолочной розетки и подсоедините его проводки к двум наружным клеммам

розетки. Подвесьте сердцевину на опорных кронштейнах и прикрутите крышку винтами.

МОДЕРНИЗАЦИЯ АКСЕССУАРОВ ЭЛЕКТРОТЕХНИКИ

Если вы делаете ремонт в комнате, возможно, среди предметов, которые вы захотите

поменять, будут выключатели, розетки и другие аксессуары электротехники.

Если они скучного белого цвета и сделаны из пластмассы, вы можете поставить вместо

них цветные металлические или деревянные аксессуары разнообразных стилей.

Замена выключателя

1 Отключите питание осветительной цепи и раскрутите винты, прикрепляющие

выключатель к стенной коробке. Снимите лицевую панель.

2 Если она пластмассовая, а стенная коробка металлическая, сердцевина кабеля будет

подсоединена к зажиму заземления в коробке. Отсоедините красный и черный проводки

сердцевины.

А. Кремер. «Евроремонт и дизайн трехкомнатной квартиры»

197

3 Снова подсоедините красный и черный проводки к зажимам лицевой панели нового

выключателя и привинтите ее к стенной коробке.

4 Если лицевая панель металлическая, удалите голое заземление от какого-нибудь

обрезка кабеля, покройте его зелено-желтой оболочкой из поливинилхлорида и используйте

его, чтобы подсоединить зажим заземления выключателя к коробке.

Установка переключателя, регулирующего свет

Вы можете заменить обычный выключатель регулятором света, чтобы менять яркость

комнатного освещения. Когда будете его выбирать, проверьте мощность лампочек, кото-

рые он будет регулировать, так как большинство имеет определенный диапазон мощности.

Кроме того, проверьте глубину имеющейся у вас стенной коробки. Она может быть всего

16 мм, а некоторые переключатели нуждаются в более глубокой коробке, чтобы работала их

электроника. Если у вас только мелкая коробка, поищите регулятор, который можно устано-

вить в такую коробку.

1 Чтобы установить такой переключатель, отключите источник питания осветительной

цепи. Отсоедините имеющийся кабель выключателя и подсоедините его к зажимам регуля-

тора.

2 Далее следуйте инструкции к регулятору.

А. Кремер. «Евроремонт и дизайн трехкомнатной квартиры»

198

Замена розетки

1 Отключите источник питания цепи розетки и раскрутите винты, прикрепляющие

лицевую панель к стенной коробке.

2 Отведите ее от стены и проверьте проводку.

3 Если есть только один кабель цепи, раскрутите винты зажима и снимите старую лице-

вую панель.

4 Подсоедините сердцевину красного кабеля к заряженному зажиму на новой лицевой

пластине, черную сердцевину – к нейтральному, сердцевину заземления – к зажиму зазе-

мления.

5 Если сердцевина заземления голая, закройте ее оболочкой зелено-желтого цвета из

поливинилхлорида.

6 Если имеются два кабеля, освободите их, как сказано раньше, и подсоедините так,

чтобы согласованные пары цветных сердцевин соединились с каждым зажимом.

7 Убедитесь, что обе сердцевины надежно закреплены винтами зажимов.

8 Аккуратно сложите кабели цепи назад в монтажную коробку, прижмите новую лице-

вую панель к нужному месту и снова установите крепежные винты.

9 Возобновите подачу питания.

А. Кремер. «Евроремонт и дизайн трехкомнатной квартиры»

199

Глава 16

Мелкие работы по оформлению

КАРТИНЫ И ЗЕРКАЛА

Картины придают любой комнате индивидуальность, будь то полученный в наследство

Ренуар, семейные фотографии или пара дешевых репродукций, тогда как зеркала отражают

свет и направляют его в темные углы. Но вам нужно немного больше знать о том, как пра-

вильно их повесить, кроме того, как просто вбить в стенку несколько гвоздей.

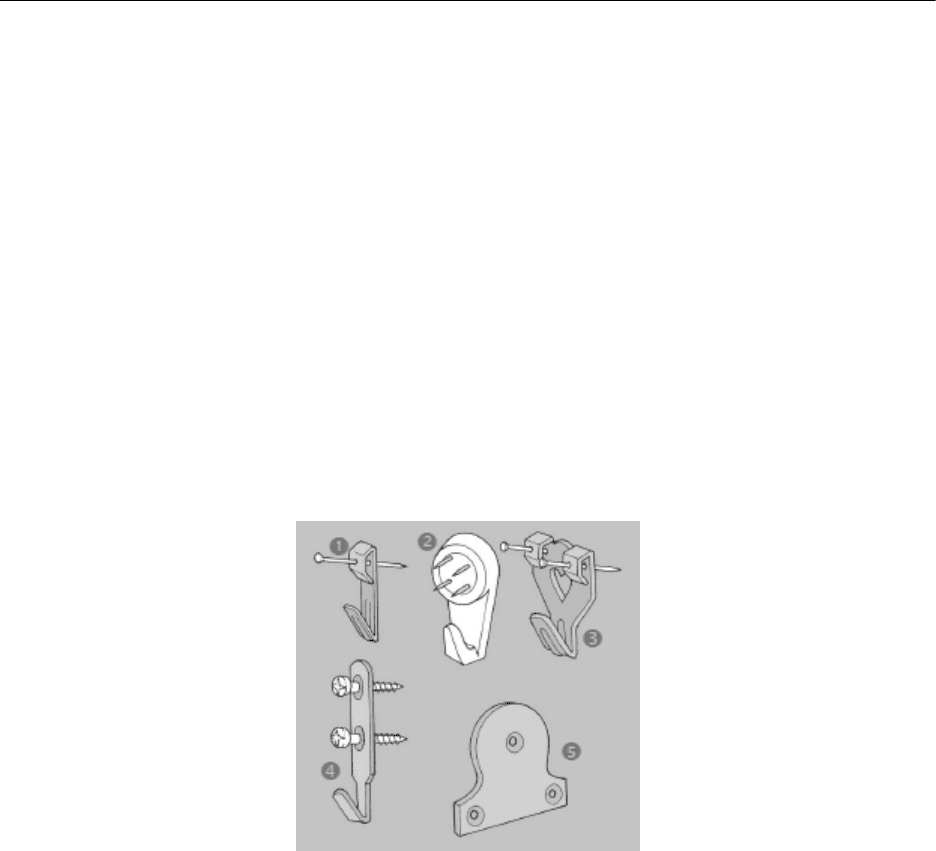

Крючки для картин:

1 Одиночный металлический крючок подходит для большинства картин.

2 Используйте 4 пластмассовых крючка для легких картин, керамики и тарелок.

3 Более тяжелые картины могут потребовать крючка на двух гвоздях или

4 Ввинчивающийся крючок.

5 Две или больше пластинок для зеркала.

Вам понадобятся:

• Базовый набор инструментов.

• Крючки для картин и штифты или

• Ввинчивающиеся крючки или

• Пластинка для зеркала (и для громоздких картин) или

• S-образные крючки для использования их с рейками картин.

Крепление крючков для картин

1 Подержите картину и подровняйте ее с помощью спиртового уровня по верху. Сде-

лайте легкую отметку карандашом на стене позади каждого верхнего угла. Сделайте еще

одну отметку посередине между ними.

2 Положите картину лицевой частью вниз, прикрепите крючок и поднимите его вверх,

чтобы натянуть веревку или проволоку. Отметьте положение верха крючка на картине.

Измерьте расстояние между верхом крючка и верхом рамки.

А. Кремер. «Евроремонт и дизайн трехкомнатной квартиры»

200

3 Перенесите размеры на стену, делая отметку на этом расстоянии ниже центральной

отметки, которую вы сделали в шаге 1.

4 Установите крючок на уровне нижней отметки и прибейте его. Крючок обеспечит

вам правильный угол расположения.

Крепление для тяжелых картин

1 Привинтите D-образное кольцо к каждой стороне рамы на расстоянии примерно

одной трети от низа. Измерьте расстояние между ними.

2 Отметьте позиции кольца на стене и прикрепите крючки на винтах, чтобы они под-

ходили под расстояние кольца.
