статора неподвижны друг относительно друга. В результате этого оказывается

возможным их постоянное взаимодействие при любом скольжении s, благодаря чему при

вращении асинхронной машины сохраняется равенство (3.4).

Синхронное вращение, генераторный и тормозной режимы. Если при помощи

внешнего приводного двигателя увеличить скорость вращения асинхронной машины, то

ее скольжение уменьшается, а поэтому уменьшаются э. д. с. и ток обмотки ротора. Это в

свою очередь приводит к уменьшению электромагнитного вращающего момента. При

достижении синхронной скорости вращения скольжение s равно нулю. В этом случае

обмотка ротора и поток машины неподвижны относительно друг друга. В результате в

обмотке ротора не индуктируется э. д. с. и нет тока, поэтому машина не развивает

вращающего момента.

Если скорость вращения ротора увеличить выше синхронной, то скольжение s становится

отрицательным, а проводники обмотки ротора пересекают поток в обратном направлении,

так как теперь они вращаются быстрее потока. Поэтому э. д. с, индуктируемая в

проводниках, а следовательно, и ток ротора, меняют направление на обратное. Вследствие

этого электромагнитный момент на валу машины становится тормозным, и асинхронная

машина переходит в генераторный режим, отдавая в сеть активную мощность.

Намагничивающий ток I

, необходимый для создания магнитного потока, как и в

двигательном режиме, поступает из сети в обмотку статора.

Асинхронная машина может работать в генераторном режиме изолированно от общей

питающей сети, что оказывается возможным при включении параллельно обмотке статора

статических конденсаторов С (рис. 4.33). В этом случае вследствие остаточного

магнетизма при вращении ротора может начаться процесс самовозбуждения асинхронного

генератора.

При неподвижном роторе скольжение s = 1. Если ротор асинхронного двигателя вращать в

сторону, противоположную направлению момента, то скольжение s становится больше

единицы. В этом случае момент, создаваемый асинхронным двигателем, направлен

против вращения. Такой режим называется тормозньим. Обычно при тормозном режиме в

цепь фазного ротора включают реостат. В этом режиме энергия расходуется только на

нагрев обмоток

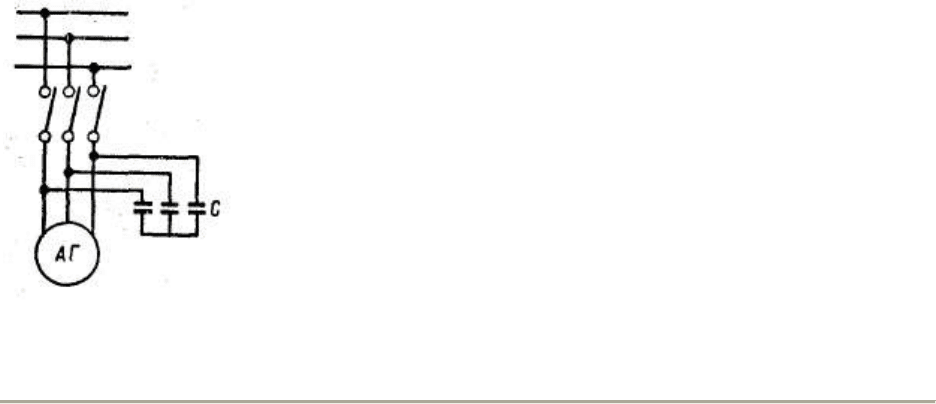

Рис. 4.33. Схема соединения асинхронного генератора с самовозбуждением

241

и реостата при его включении в цепь ротора. Основным режимом работы асинхронной

машины является двигательный.

Таким образом, асинхронная машина работает при l>s>0 в двигательном режиме, при

0>s> —∞ в генераторной режиме и при ∞>s>l в режиме электромагнитного тормоза.

Системы уравнений, векторная диаграмма, схема замещения. Системы уравнений

(3.8, в) и (3.9, в) для короткозамкнутой асинхронной машины при вращении ротора с

учетом уравнений (4.39) — (4.47) имеют следующий вид:

где х

s — сопротивление намагничивающего контура, отнесенное к обмотке ротора.

Уравнения контура ротора, имеющего частоту f

, обычно приводят к частоте f

питающей

сети. Для этого согласно (4.45) вторые уравнения систем (4.50) и (4.51) следует разделить

на скольжение s. Тогда учитывая, что

имеем:

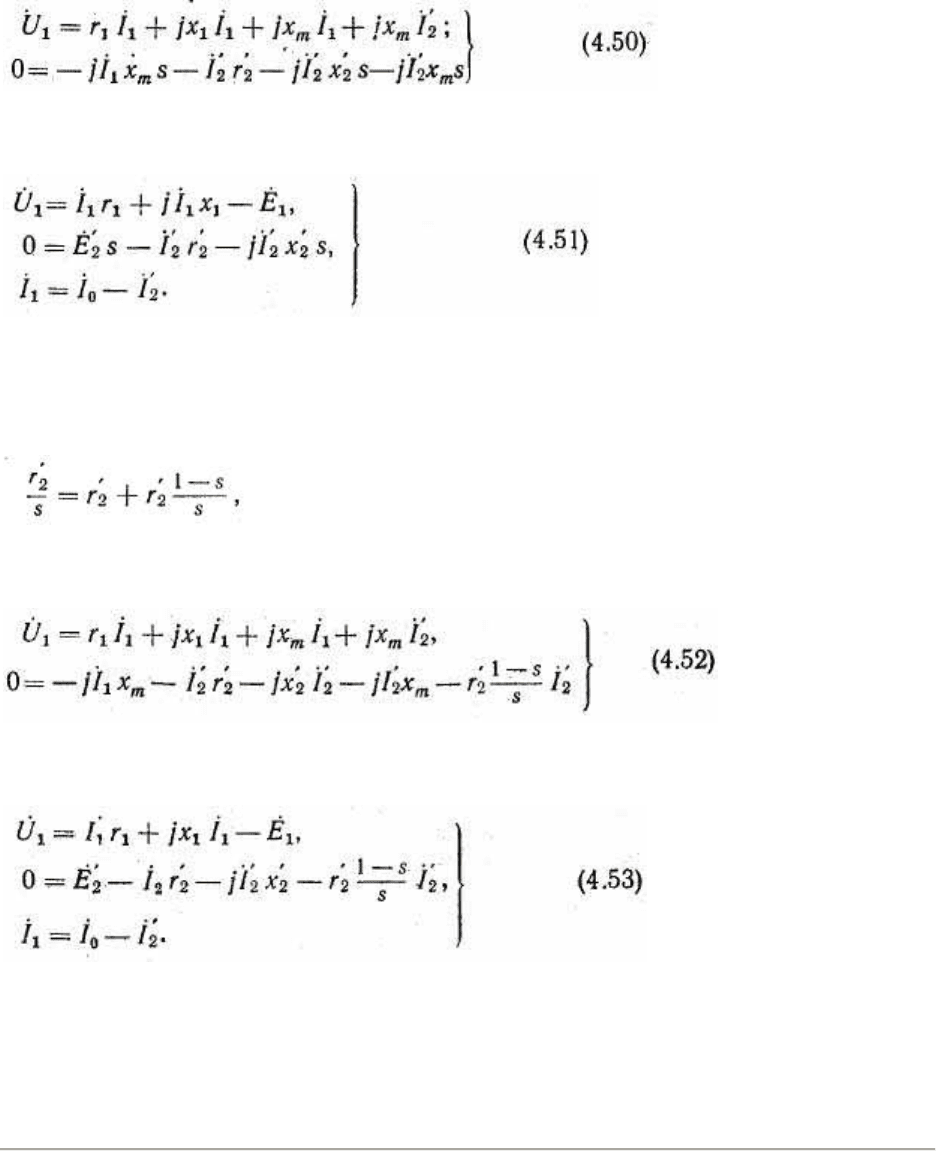

Системам уравнений асинхронной машины при вращении ротора (4.52) и, (4.53)

соответствует схема замещения (рис. 4.34, а), которую часто называют Т-образной.

Аналогично схеме замещения трансформатора (см. рис. 3.10, б) в цепь намагничивания

схемы замещения асинхронной машины (рис. 4.34, а) включено сопротив-

242

ление r

, учитывающее потери мощности в контурах стали магнитопровода.

Системе уравнений (4.52) соответствует векторная диаграмма (рис. 4.35).

Сравнивая системы уравнений, схемы замещения и векторные диаграммы при вращении и

при неподвижном роторе асинхрон-

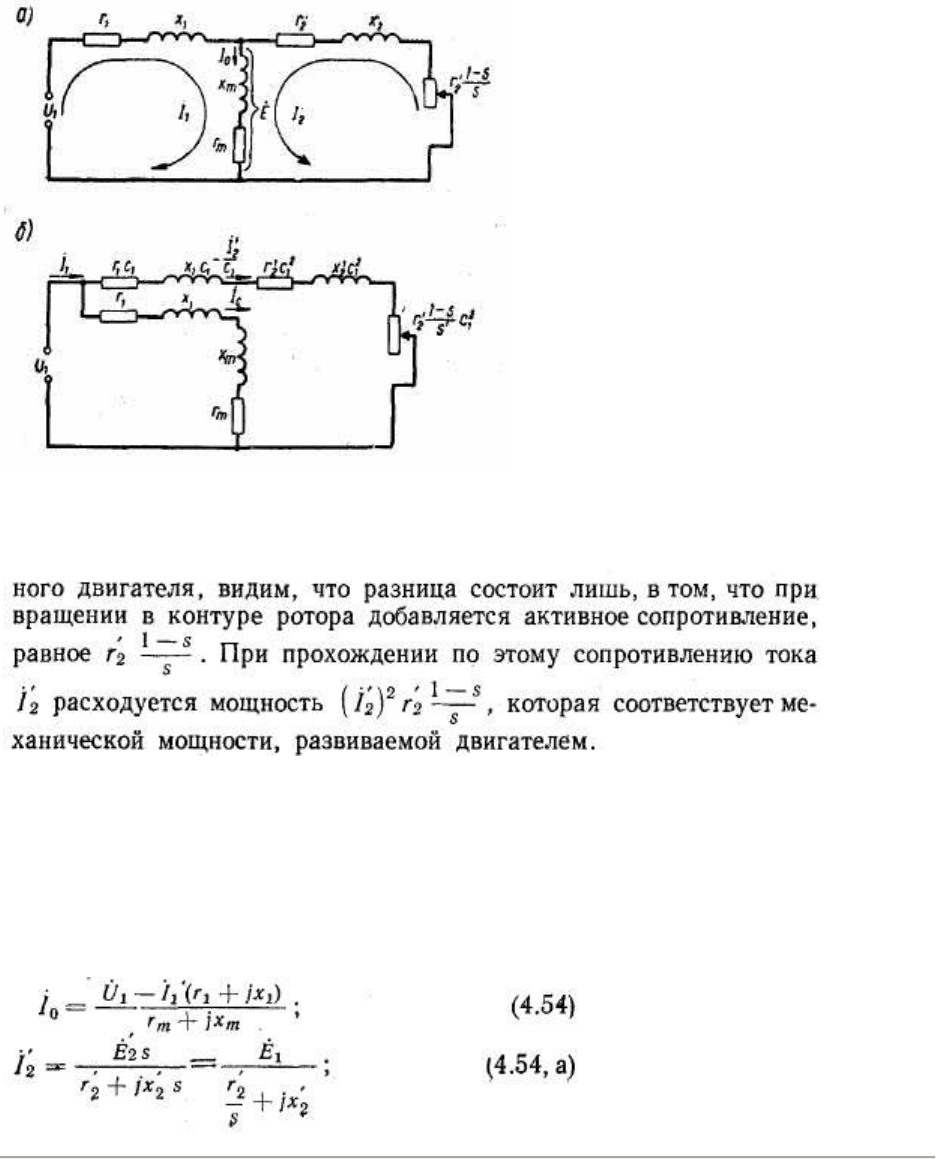

Рис. 4.34. Схема замещения асинхронного двигателя: а — нормальная (Т-образная); б — с вынесенным

намагничивающим контуром (Г-образная)

Схема замещения с вынесенным намагничивающим контуром.

При анализе процессов в асинхронной машине удобнее пользоваться схемой замещения, в

которой намагничивающий и рабочий контуры, соединены параллельно. Для получения

такой схемы определим из схемы, представленной на рис. 4.34, а, токи асинхронной

машины:

243

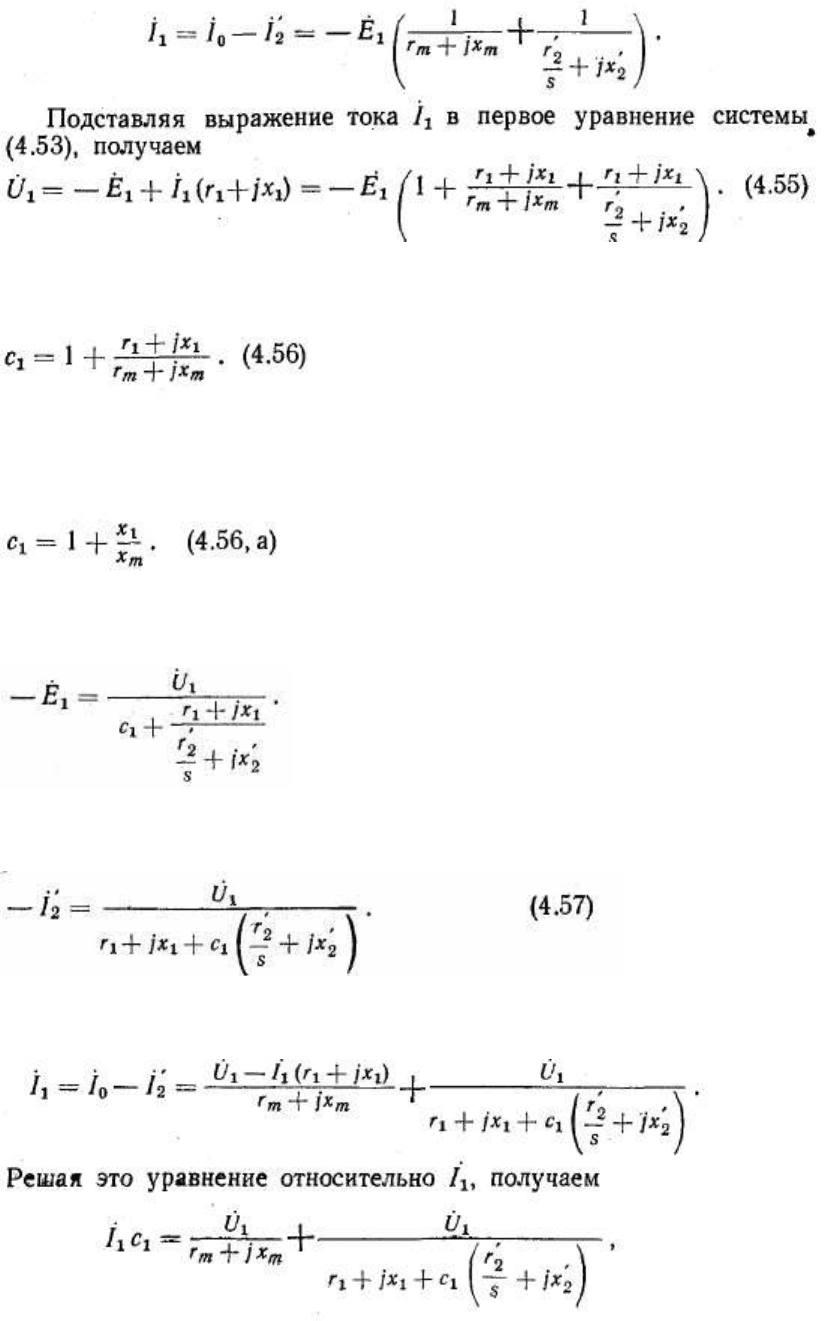

Введем обозначение

В практических расчетах при определении коэффициента с

обычно пренебрегают

активными сопротивлениями, т. е. принимают

Из (4.55) с учетом (4.56, а) имеем

Подставляя последнее выражение в (4.54, а), получаем для приведенного тока ротора

С учетом выражений (4.54) и (4.57) получаем

244

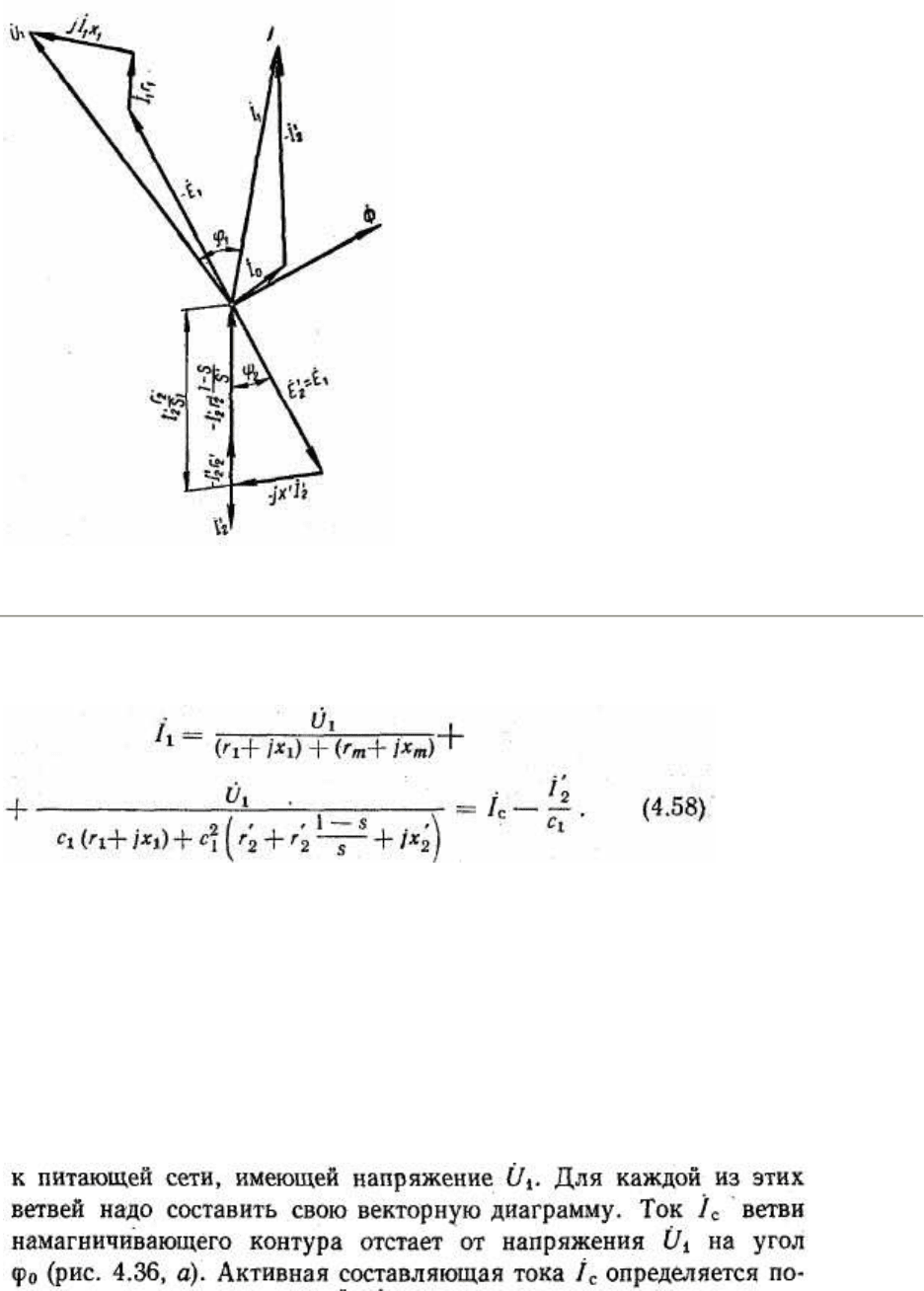

Рис. 4.35. Векторная диаграмма асинхронного двигателя

откуда

где I

— ток синхронного вращения.

Уравнению (4.58) соответствует схема замещения, приведенная на рис. 4.34, б, в которой

намагничивающий контур вынесен на первичные зажимы. Такую схему называют Г-

образной.

Круговая диаграмма. Как видно из уравнений (4.58) и схемы замещения (рис. 4.34, б),

асинхронная машина может быть представлена двумя независимыми друг от друга

ветвями — рабочего и намагничивающего контуров, которые присоединены параллельно

терями в стали и в первичной оомотке, а инду

ктивная составляющая определяется током

намагничивания.

245

Ветвь рабочего контура содержит постоянное индуктивное сопротивление и переменное

активное, которое зависит от скольжения s. Из теории переменных токов известно, что

геометрическим местом конца вектора тока такой цепи является окружность (рис. 4,36, б),

диаметр которой равен отношению напряжения к индуктивному сопротивлению.

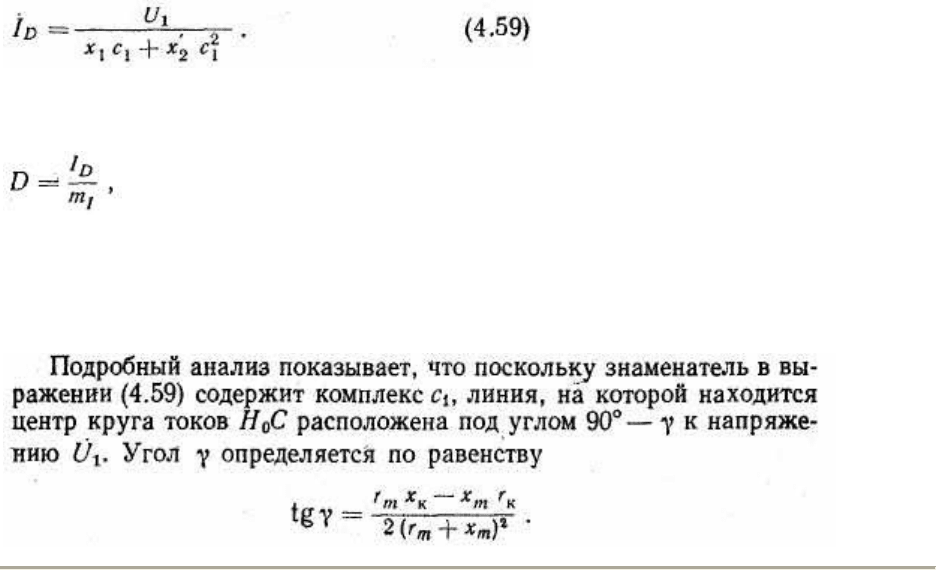

Согласно второму члену уравнения (4.58) диаметр окружности для приведенного тока

ротора равен

Диаметр круга тока, выраженный в мм, равен

где m

— масштаб тока, а/мм.

Масштаб тока удобно выбирать таким образом, чтобы D равнялся 150÷200 мм.

246

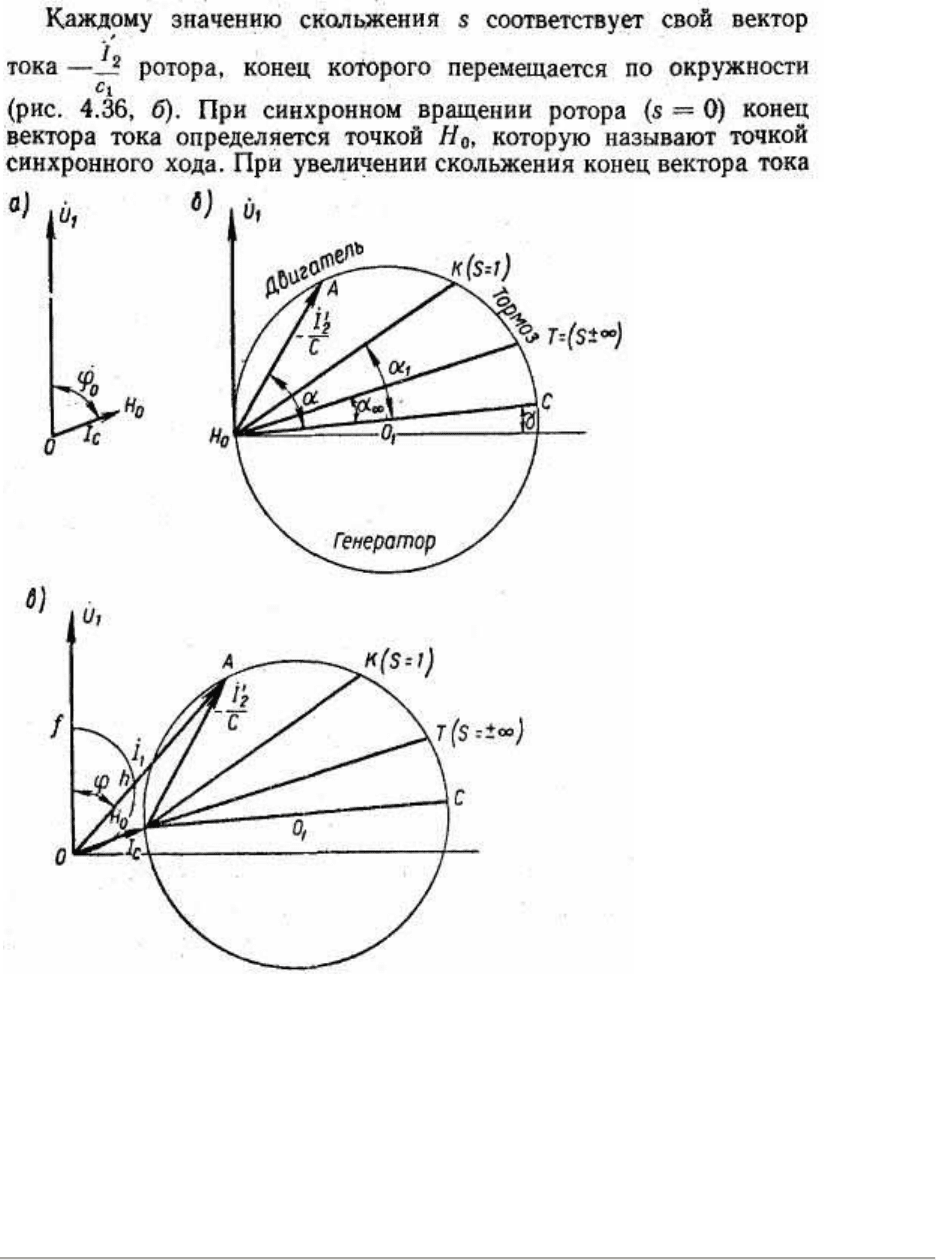

Рис. 4.36. Построение круговой диаграммы асинхронной машины: а — векторная диаграмма контура

намагничивания; б — векторная диаграмма рабочего контура; в — круговая диаграмма асинхронной

машины

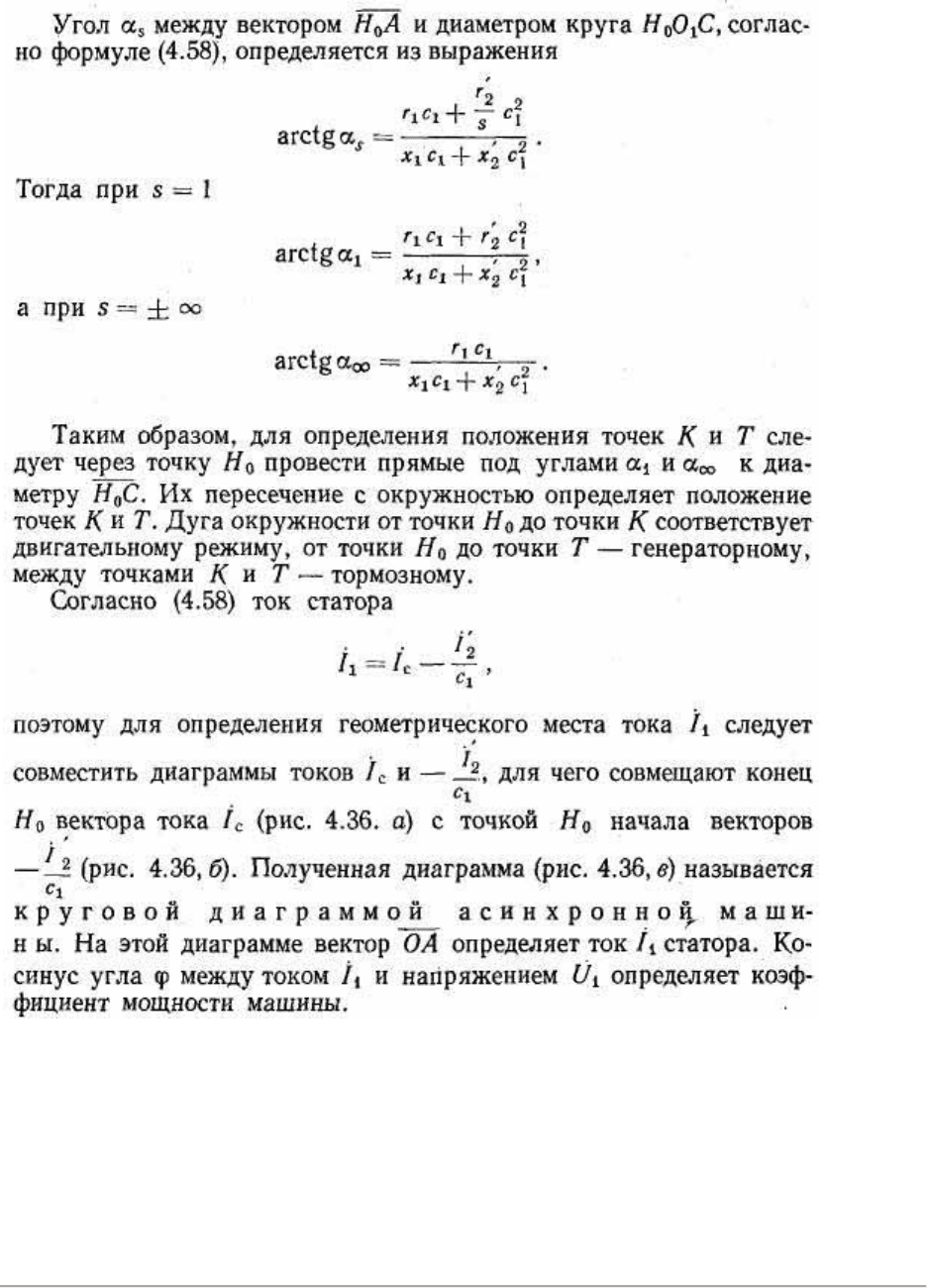

перемещается вверх от точки H

. При неподвижном роторе (s = 1) концом вектора тока

является точка К, ее называют точкой короткого замыкания, так как она соответствует

режиму короткого замыкания асинхронного двигателя. При теоретической бесконечно

большой скорости вращения ротора (s = ± ∞) концом вектора тока является точка Т.

247

Построение круговой диаграммы по данным опыта холостого хода и короткого

замыкания. Если расчетные значения сопротивлений асинхронной машины неизвестны,

то можно приближенно провести построение круговой диаграммы по двум опытным

точкам: точке холостого хода Н, полученной из опыта холостого хода, и точке короткого

замыкания К, полученной из опыта короткого замыкания. При этом пренебрегают

различием межд

у током синхронного хода I

и действительным током холостого хода I

принимают угол поворота γ диаметра окружности равным 0,

Опыт холостого хода производится при вращающемся асинхронном двигателе без

нагрузки на валу. Принимается, что в этом случае ток I

двигателя практически равен току

синхронного хода I

. Опыт производится при номинальном напряжении U

. Измеряют ток

и мощность Р

. По данным опыта определяют угол φ

из условия

248

Опыт короткого замыкания производится при неподвижном роторе. Вначале двигатель

подключают на напряжение, равное 15÷20% номинального, а затем напряжение

поднимают до номинального и быстро производят измерение тока I

и мощности Р

. По

данным опыта определяют активное сопротивление короткого замыкания r

и угол φ

Из точки Н параллельно оси абсцисс 0α, проводят линию HC. Из середины прямой НК

проводят перпендикуляр MO

. Точка пересечения перпендикуляра с прямой НС является

центром окружности токов диаграммы. Положение на диаграмме точки T определяют по

tgα

∞

= сr

, где с — коэффициент пропорциональности. Так как для точки К tgα

= сr

, то

получаем

Отрезок КК

делят пропорционально r

и r

. Через точку K

проводят прямую НК

. Ее

пересечение с окружностью токов определяет положение точки Т. Сопротивление r

определяют измерением на постоянном токе. Сопротивление r

находят из опыта

короткого замыкания.

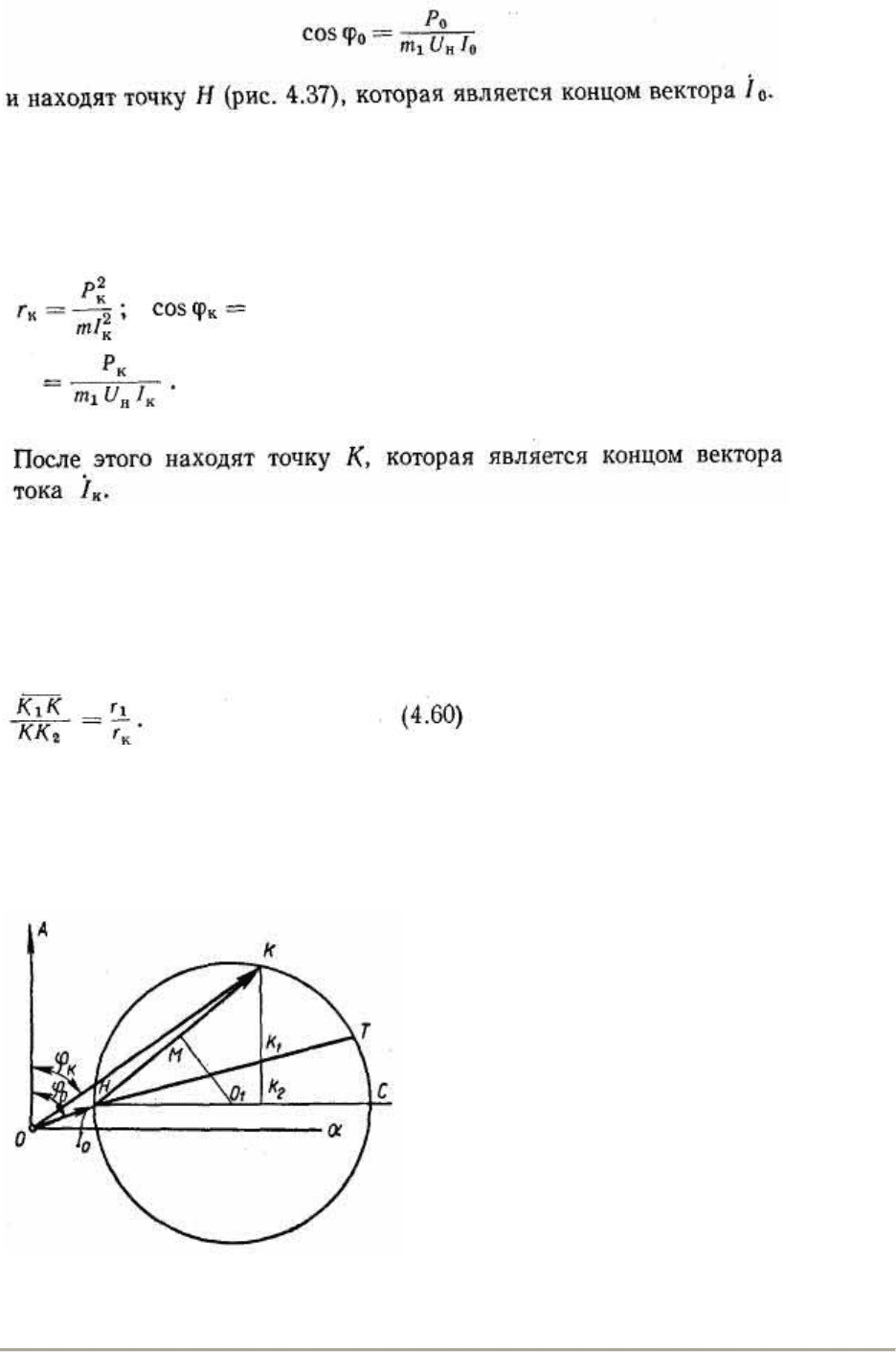

Рис. 4.37. Построение круговой диаграммы по опытным данным

249
