Приложение А. Стандартные элементы UML 141

Приложение А. Стандартные элементы UML

А.1. Стандартные стереотипы UML

В табл. А.1 приведены стереотипы, которые определены в UML как стан-

дартные элементы [13,15].

Таблица А.1

Основные стереотипы UML

Стереотип Элемент Назначение стереотипа

actor Класс Определяет связанное множество ро-

лей, которые играет пользователь при

взаимодействии с объектом системы.

access Зависимость Сообщает, что открытое содержание

целевого пакета доступно в простран-

стве имён исходного пакета.

association Концевая точка

связи

Указывает, что соответствующий объ-

ект видим ассоциацией.

become Сообщение Целевой объект совпадает с исходным,

но в более поздний момент времени

(при этом, возможно, у него будут дру-

гие значения, состояния или роли).

bind Зависимость Исходный класс инстанцирует целе-

вой шаблон с данными фактическими

параметрами.

call Зависимость Исходная операция вызывает целевую.

copy Сообщение Точная, но независимая копия исход-

ного объекта.

142 Приложение А. Стандартные элементы UML

Таблица А.1

Основные стереотипы UML (продолжение)

Стереотип Элемент Назначение стереотипа

create Событие, сооб-

щение

Целевой объект создан в результате со-

бытия или сообщения.

derive Зависимость Исходный объект может быть вычис-

лен по целевому.

destroy Событие, сооб-

щение

Целевой объект уничтожен в результа-

те события или сообщения.

document Компонент Компонент представляет документ.

enumeration Класс Определяет перечисляемый тип,

включая его возможные значения как

набор идентификаторов.

exception Класс Определяет событие, которое может

быть вызвано или перехвачено опера-

цией.

executable Компонент Описывает компонент, который может

быть выполнен в узле.

extend Зависимость Целевой вариант использования рас-

ширяет поведение исходного варианта

использования в данной точке расши-

рения.

facade Пакет Пакет, который является лишь пред-

ставлением другого пакета.

file Компонент Компонент, который представляет до-

кумент, содержащий исходный код

или данные.

А.1. Стандартные стереотипы UML 143

Таблица А.1

Основные стереотипы UML (продолжение)

Стереотип Элемент Назначение стереотипа

framework Пакет Пакет, состоящий в основном из образ-

цов.

friend Зависимость Исходный класс имеет специальные

права видимости.

global Концевая точка

связи

Соответствующий объект видим, по-

скольку принадлежит объемлющей об-

ласти действия.

import Зависимость Открытое содержание целевого пакета

становится частью плоского простран-

ства имён исходного пакета, как ес-

ли бы оно было объявлено непосред-

ственно в нём.

implementation Обобщение Потомок наследует реализацию роди-

теля, но не открывает и не поддержи-

вает его интерфейсов, вследствие чего

не может быть подставлен вместо ро-

дителя.

implementa-

tionClass

Класс Реализация класса на некотором языке

программирования.

include Зависимость Исходный вариант использования яв-

но включает поведение другого вари-

анта использования в точке, определя-

емой исходным вариантом использо-

вания.

144 Приложение А. Стандартные элементы UML

Таблица А.1

Основные стереотипы UML (продолжение)

Стереотип Элемент Назначение стереотипа

instanceOf Зависимость Исходный объект является экземпля-

ром целевого классификатора.

instantiate Зависимость Операции над исходным классом со-

здают экземпляры целевого класса.

interface Класс Описывает множество операций,

определяющих, что может делать

класс или компонент.

invariant Ограничение Ограничение, которое всегда долж-

но выполняться для ассоциированного

элемента.

library Компонент Статическая или динамическая объ-

ектная библиотека.

local Концевая точка

связи

Соответствующий объект видим, так

как находится в локальной области

действия.

metaclass Классификатор Классификатор, все объекты которого

являются классами.

model Пакет Описывает семантически замкнутую

абстракцию системы.

parameter Концевая точка

связи

Соответствующий объект видим, так

как является параметром.

postcondition Ограничение Ограничение, которое должно выпол-

няться после выполнения операции.

А.1. Стандартные стереотипы UML 145

Таблица А.1

Основные стереотипы UML (продолжение)

Стереотип Элемент Назначение стереотипа

powertype Класс Классификатор, все объекты которого

являются потомками данного родите-

ля.

precondition Ограничение Ограничение, которое должно выпол-

няться перед выполнением операции.

process Класс Классификатор, экземпляр которого

представляет ресурсоёмкий поток

управления.

refine Зависимость Говорит, что исходный объект является

более детальной абстракцией, чем це-

левой объект.

requirement Комментарий Описывает желаемое свойство или по-

ведение системы.

responsibility Комментарий Описывает контракт или обязатель-

ство класса.

send Зависимость Исходная операция посылает целевое

событие.

signal Класс Асинхронный сигнал, который переда-

ётся одним экземпляром другому.

stereotype Класс Стереотип, который может быть при-

менён к другим элементам.

stub Пакет Пакет выступает в роли заместителя

для открытого содержимого другого

пакета.

146 Приложение А. Стандартные элементы UML

Таблица А.1

Основные стереотипы UML (продолжение)

Стереотип Элемент Назначение стереотипа

subsystem Пакет Описывает группирование элементов,

ряд которых составляет специфика-

цию поведения других элементов.

system Пакет Описывает пакет, представляющий

всю моделируемую систему.

table Компонент Компонент, представляющий таблицу

базы данных.

thread Класс Классификатор, экземпляр которого

представляет облегчённый поток

управления.

trace Зависимость Исторический предок исходного эле-

мента.

type Класс Абстрактный класс, который ис-

пользуется только для спецификации

структуры и поведения (но не реали-

зации) множества объектов.

use Зависимость Семантика исходного элемента зави-

сит от семантики открытого содержа-

ния целевого элемента.

utility Класс Определяет класс, для которого об-

ласть действия всех атрибутов и опе-

раций — класс.

А.2. Стандартные помеченные значения UML 147

А.2. Стандартные помеченные значения UML

В табл. А.2 приведены помеченные значения, которые определены в UML

как стандартные элементы [13,15].

Таблица А.2

Основные помеченные значения UML

Помеченное

значение

Элемент Назначение помеченного значения

documentation Все элементы Содержит комментарий, описание или

пояснение к элементу.

location Большинство

элементов

Определяет узел или компонент, кото-

рому принадлежит элемент.

persistence Класс, ассоциа-

ция, атрибут

Определяет, сохраняется ли состояние

экземпляра после завершения создав-

шего его процесса.

semantics Класс, операция Описывает назначение класса или опе-

рации.

148 Приложение А. Стандартные элементы UML

А.3. Стандартные ограничения UML

В табл. А.2 приведены ограничения, которые определены в UML как стан-

дартные элементы [13,15].

Таблица А.3

Основные ограничения UML

Ограничение Элемент Назначение ограничения

complete Обобщение В модели специфицированы все по-

томки в данном обобщении (хотя неко-

торые могут быть скрыты на диа-

граммах), и дополнительных потомков

определять не разрешается.

destroyed Экземпляр,

связь

Экземпляр или связь уничтожаются до

завершения выполнения объемлюще-

го взаимодействия.

disjoint Обобщение Объекты данного родителя могут

иметь не более одного заданного

потомка в качестве типа.

implicit Ассоциация Отношение является не явно выражен-

ным, а концептуальным.

incomplete Обобщение Специфицированы не все потомки в

обобщении (учитывая и скрытые) и

разрешается определять дополнитель-

ные потомки.

new Экземпляр,

связь

Экземпляр или связь создаются в про-

цессе выполнения объемлющего взаи-

модействия.

А.3. Стандартные ограничения UML 149

Таблица А.3

Основные ограничения UML (окончание)

Ограничение Элемент Назначение ограничения

or Ассоциация Из множества ассоциаций ровно одна

является явно выраженной для каждо-

го ассоциированного объекта.

overlapping Обобщение Объекты данного родителя могут

иметь более одного заданного потомка

в качестве типа.

transient Экземпляр,

связь

Экземпляр или связь создаются в про-

цессе выполнения объемлющего взаи-

модействия, но уничтожаются до его

завершения.

150 Приложение Б. Реализация BPMN-диаграмм

Приложение Б. Реализация BPMN-диаграмм

Б.1. Пример реализации диаграммы нотации BPMN на

языке BPML

В следующем примере показано использование исключений, обработчи-

ков системных ошибок и компенсаций (рис. Б.1).

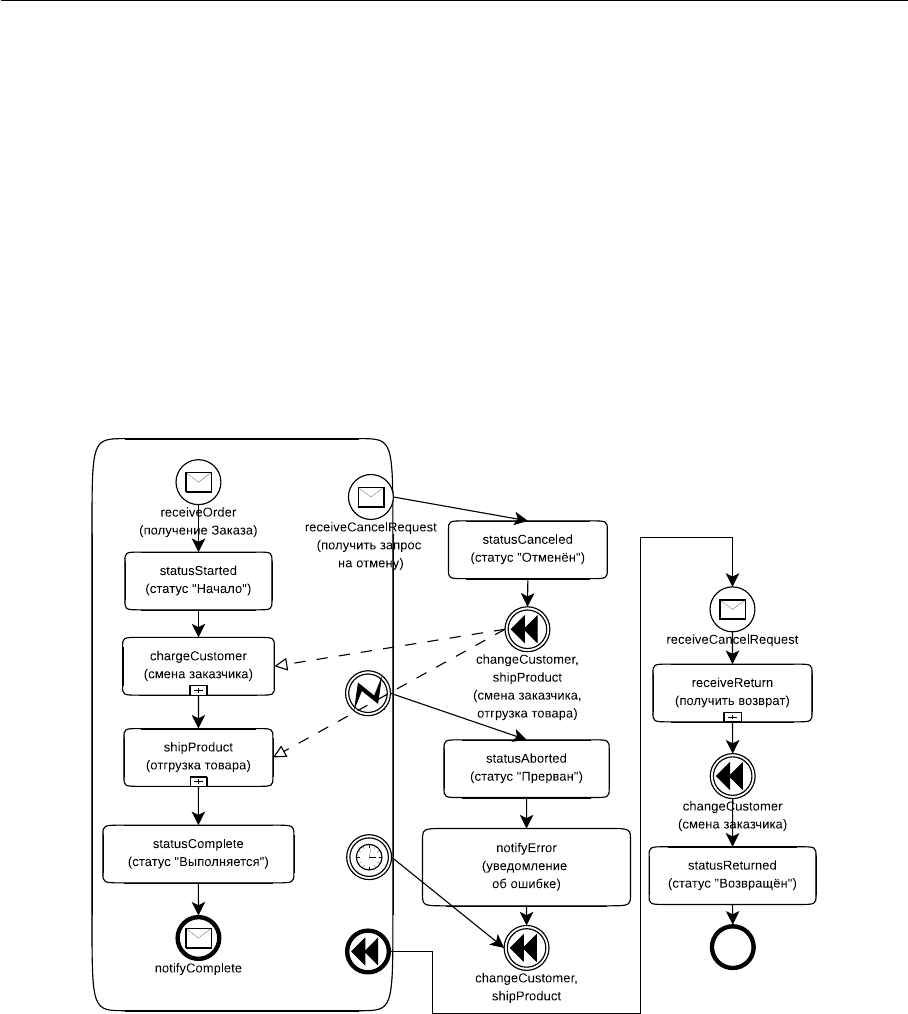

Рис. Б.1. Пример использования исключений, обработчиков системных ошибок и

компенсаций

Процесс начинается с запроса на получение заказа, определения дополни-

тельных данных о заказе и времени его выполнения. Операции синхронизи-

руются и возвращают идентификатор заказа, используемый для корреляции

последующих сообщений, отправленных или полученных в результате этого
