6.1.4. Отводящая часть водосброса.
Отводящая часть траншейного водосброса состоит из переходного участ-
ка ( 2 ), штольни (3), отводящего туннеля ( 4 ), в качестве которого зачастую ис-
пользуют часть строительного туннеля, и концевого устройства ( 5 ). В месте
сопряжения штольни со строительным туннелем устраивается бетонная пробка(6)
( рис. 6.4 ).

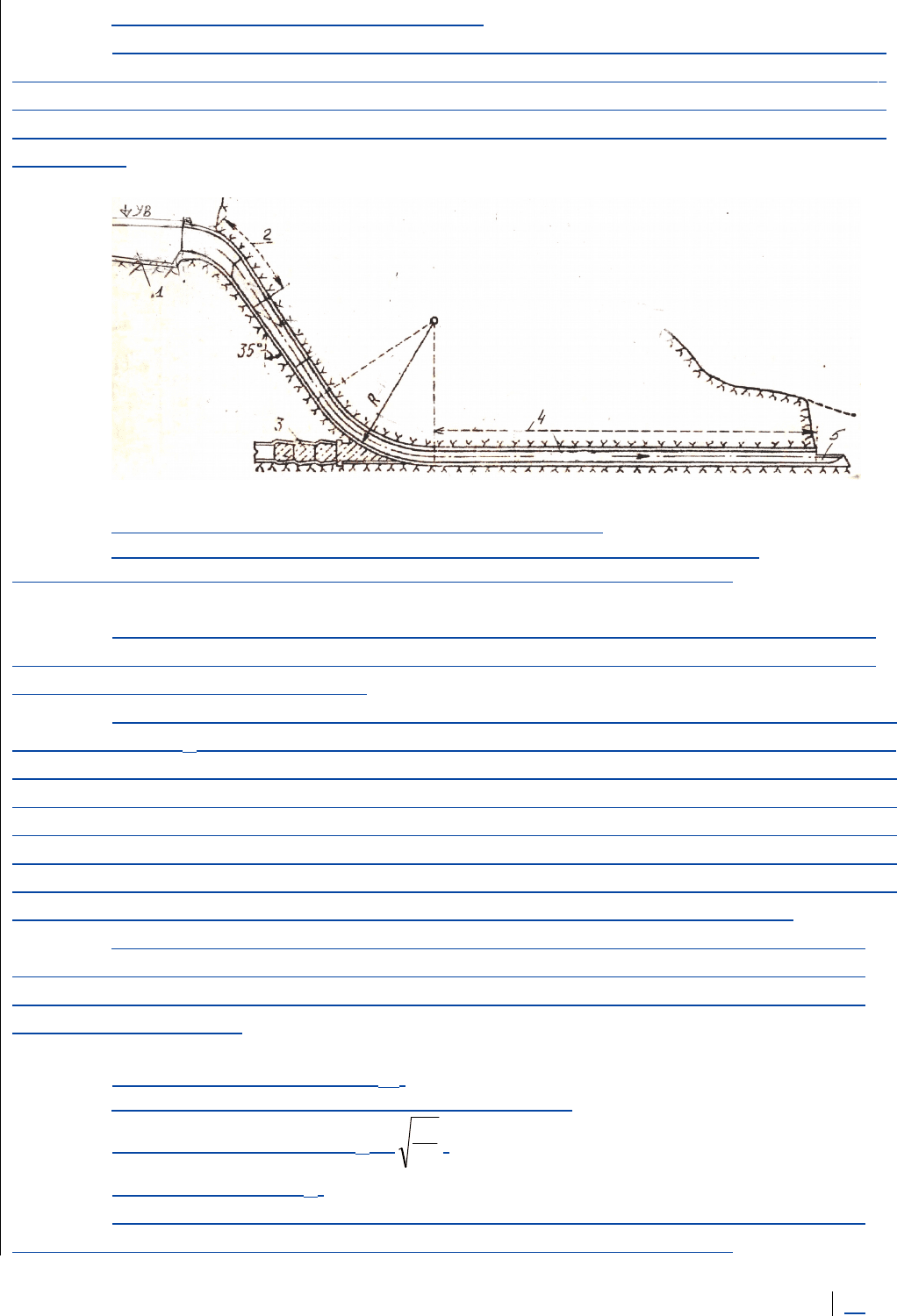

Рис. 6.4. Отводящая часть водосброса.
1-траншея; 2 –переходный участок; 3 – штольня; 4 –
отводящий туннель; 5 –концевое устройство; 6 - бетонная пробка.
Портал туннеля пристраивается к торцу траншеи через переходный
участок сужения, на котором поперечное сечение траншеи переходит в
корытообразное сечение туннеля.
На переходном участке поток со спокойным режимом движения воды в
траншее ( h > h
кр
) должен перейти в свободно падающий ( практически ) бурный
поток в туннеле. Переход потока из спокойного в бурный происходит через
критический режим движения. На переходном участке необходимо обеспечить
критические глубины и скорости. Это позволит выровнять поток по ширине и
глубине перед падением его в безнапорный туннель. Переходный участок с
критическим режимом позволит лучше организовать поток, обеспечить требуемое
наполнение и не допустить захлебывания туннеля в его входном портале.
В начале переходного участка образуется критическая глубина,
которую определим из условия, что ширина переходного участка в этом сечении
равна ширине траншеи в ее конце. Определим параметры потока в начале
переходного участка.
Удельный расход q = Q/b
кон
.
Критическая глубина h
кр
=
