Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
330
Продолжение таблицы 4.75
1
2
3 4
5 6 7 8
9 10
НВ1Б-32-25-22
32
2500 29,0
2200 1800 Ш 19 48,2
5850 49,0
НВ1Б-32-30-15
32
3000 35,0
1500 1200 Ш 19 48,2 5850 49,0
НВ1Б-32-30-22
32 3000 35,0 2200 1800 Ш 19 48,2 6450 53,5
НВ1Б-38-12-15 38
1200 20,0
1500 1200
Ш 19
59,7
4100 45,0
НВ1Б-38-18-15
38
1800 29,5
1500 1200 Ш 19 59,7 4700 51,0
НВ1Б-38-18-20
38
1800 29,5
2000 1500 Ш 19 59,7 5000 54,5
НВ1Б-38-25-15
38
2500 41,0
1500 1200 Ш 19 59,7 5300 57,5
НВ1Б-38-25-20
38 2500 41,0 2000 1500 Ш 19 59,7 5600 61,5
НВ1Б-38-30-15
38
3000 49,0 1500 1200 Ш 19 59,7 5900 63,5
НВ1Б-38-30-20
38
3000 49,0 2000 1500
Ш 19 59,7
6200 67,0
НВ1Б-38-35-15
38
3500 57,5 1500 1200
Ш 19 59,7
6500 70,0
НВ1Б-38-35-20
38
3500 57,5 2000 1500
Ш 19 59,7
6800 73,5
НВ1Б-38-45-15
38
4500 73,5 1500 1200
Ш 19 59,7
7400 77,5
НВ1Б-38-45-20
38
4500 73,5 2000 1500
Ш 19 59,7
7700 82,5
НВ1Б-38-45-15
38
4500 73,5 1500 1200
Ш 19 59,7
7400 77,5
НВ1Б-38-45-20
38
4500 73,5 2000 1500
Ш 19 59,7
7700 82,5
НВ1Б-38-60-15
38
6000 90,0 1500 2000
Ш 19 59,7
8900 95,5
НВ1Б-38-60-20
38
6000 90,0 2000 1500
Ш 19 59,7
9200 99,0
НВ1Б-44-12-15 44 1200 26,3 1500 1200
Ш 19 59,7
4100 48,0
НВ1Б-44-18-15
44
1800 39,4
1500 1200 Ш 19 59,7
4700 55,0
НВ1Б-44-25-15
44
2500 54,7
1500 1200 Ш 19 59,7
5300 63,0
НВ1Б-44-30-15
44
3000 65,6
1500 1200 Ш 19 59,7
5900 68,0
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
331
Окончание таблицы 4.75
1
2
3 4
5 6 7 8
9 10
НВ1Б-44-35-15
44
3500 76,6
1500 1200 Ш 19 59,7
6500 74,0
НВ1Б-44-45-15
44
4500 98,5
1500 1200 Ш 19 59,7
7400 88,0
НВ1Б-44-60-15
44
6000 131,3
1500 1200 Ш 19 59,7
8900 105,0
НВ1Б-57-18-12 57 1800 66,1 1200
1200
Ш 22 72,9 4800 73,0
НВ1Б-57-25-12
57
2500 91,8
1200 1200 Ш 22 72,9
5400 82,5
НВ1Б-57-30-12
57
3000 110,2
1200 1200 Ш 22 72,9
6000 92,0
НВ1Б-57-35-12
57
3500 128,5
1200 1200 Ш 22 72,9
6600 98,0
НВ1Б-57-45-12
57
4500 165,3
1200 1200 Ш 22 72,9
7500 108,0
НВ1Б-57-60-12
57
6000 220,4
1200 1200 Ш 22 72,9
9000 135,0
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
332
Скважинные штанговые насосы исполнения НВ1Б
Предназначены для откачивания из нефтяных скважин маловязкой
жидкости, содержащей до 1,3г/л механических примесей и не более 10%
свободного газа на
приеме насоса
Насос содержит
цилиндр исполнения
ЦБ, на нижний конец
которого навернут
сдвоенный
всасывающий клапан
исполнения С2К-dВ
или С2КБ-dВ, а на
верхний конец замок
исполнения З.
Плунжер П1Х
подвижно расположен
внутри цилиндра. На
резьбовые концы
плунжера в горячем состоянии (после предварительного покрытия
оловянно-свинцовым припоем) навернуты: снизу нагнетательный клапан
С2К-dН или С2КБ-dН, а сверху - клетка плунжера.
Насос спускают на колонне насосных штанг в колонну насосно-
компрессорных труб и закрепляют в опоре.
Для присоединения плунжера к колонне насосных штанг служит
шток, соединенный с клеткой плунжера и закрепленный контргайкой. В
расточке верхнего переводника цилиндра расположен упор, с помощью
которого плунжер обеспечивает срыв скважинного насоса с опоры.
Насос работает следующим образом. При ходе плунжера вверх в
межклапанном пространстве цилиндра создается разрежение, за счет чего
открывается всасывающий клапан (шарик поднимается с седла) и
цилиндр заполняется при закрытом нагнетательном клапане.
Последующим ходом плунжера вниз межклапанный объем сжимается,
открывается нагнетательный клапан и поступившая в цилиндр жидкость
перетекает в зону над плунжером при закрытом всасывающем клапане.
Периодически совершаемые плунжером перемещения вверх и вниз
обеспечивают откачку пластовой жидкости и нагнетание ее на земную
поверхность.
В таблице 4.76 представлены их технические характеристики

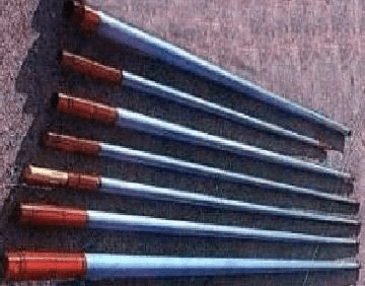

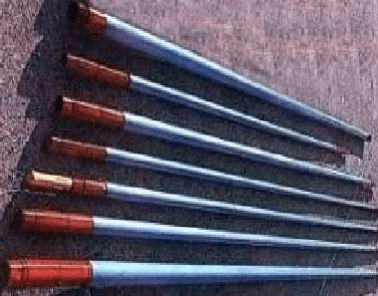

Рисунок. 4.39 – Внешний вид
скважинных штанговых насосов типа НВ1Б
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
333

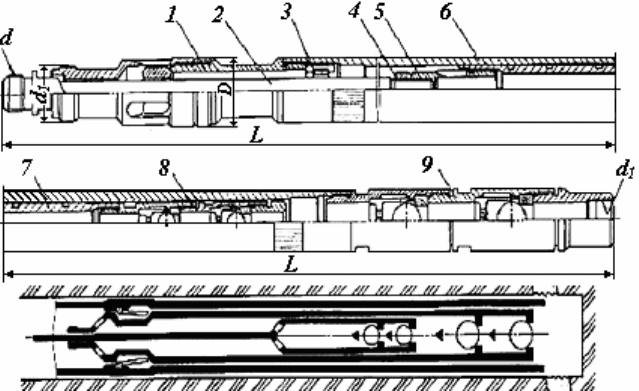

Рисунок 4.40 – Конструкция насосов типа НВ1Б
1 - замок; 2 - шток; 3 - упор; 4 - контргайка; 5 - клетка плунжера; 6 - цилиндр; 7 -
плунжер; 8 - нагнетательный клапан; 9 - всасывающий клапан
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
334
Скважинные штанговые насосы исполнения НН2Б и НН2Б...И
Предназначены для откачивания из нефтяных скважин маловязкой
жидкости, содержащей до 1,3г/л механических примесей и не более 10%
свободного газа на приеме насоса.
Насос представляет
собой цилиндр исполнения
ЦБ с седлом конуса на
нижнем конце, в расточке
которого размещен
всасывающий клапан
исполнения Т1К-dB или
Т1КБ-dB со штоком
ловителя исполнения ШЛ-
d. Внутри цилиндра
подвижно расположен
плунжер исполнения П2Х
с нагнетательным
клапаном С1К-d1Л или
СК1Б-d1Л на нижнем
конце и клеткой плунжера
на верхнем конце. Для присоединения плунжера к колонне насосных
штанг насосы условным размером 32 и 44мм снабжены штоком, а
плунжер насосов условным размером 57, 70 и 95мм вворачивается в
насосные штанги резьбой на клетке плунжера. Насос работает следующим
образом. При ходе плунжера вверх в межклапанном пространстве
цилиндра создается разрежение, за счет чего открывается всасывающий
клапан (шарик поднимается с седла) и цилиндр заполняется при закрытом
нагнетательном клапане. Последующим ходом плунжера вниз
межклапанный объем сжимается, открывается нагнетательный клапан и
поступившая в цилиндр жидкость перетекает в зону над плунжером при
закрытом всасывающем клапане. Периодически совершаемые плунжером
перемещения вверх и вниз обеспечивают откачку пластовой жидкости и
нагнетание ее на земную поверхность. Цилиндр насоса спускается в
скважину на колонне насосно-компрессорных труб, а плунжер с
клапанами на колонне насосных штанг. Для извлечения всасывающего
клапана необходимо плунжер в крайнем нижнем положении повернуть по
часовой стрелке при помощи колонны насосных штанг. При этом
ловитель, установленный на нагнетательном клапане, войдет в зацепление
со штоком и обеспечит извлечение всасывающего клапана вместе с
плунжером.
Рисунок. 4.41 – Внешний вид
скважинных штанговых насосов типа
НН2Б и НН2Б…И.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
335

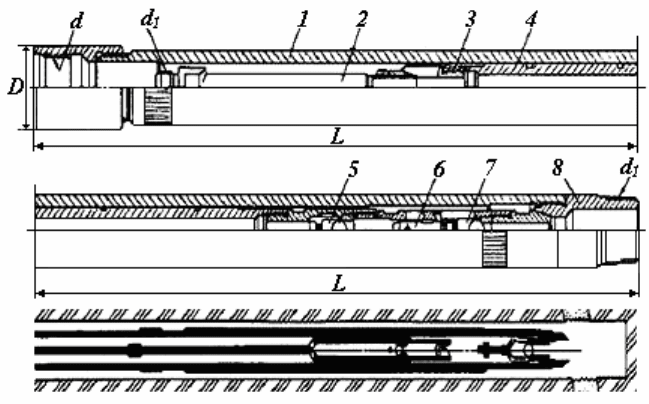

Рисунок 4.42 – Конструкция насосов типа НН2Б
1 - цилиндр; 2 - шток; 3 - клетка плунжера; 4 - плунжер; 5 - нагнетательный клапан;
6 - шток ловителя; 7 - всасывающий клапан; 8 - седло конуса;
Насосы исполнения НВ2Б...И предназначены для откачивания из
нефтяных скважин маловязкой жидкости, содержащей более 1,3г/л
механических примесей и до 10% свободного газа на приеме насоса. По
конструкции и принципам работы они аналогичны насосам исполнения
НН2Б только, в отличие от них, комплектуются плунжерами исполнения
П2И и клапанами: нагнетательным исполнения С1КИ-dЛ и всасывающим
исполнения Т1КИ-dВ.
Технические характеристики насосов этой серии представлены в
таблице 4.77.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
336
Техническая характеристика насосов типа НВ1Б
Таблица 4.76
Присоединительные
размеры резьб
Габаритные
размеры, мм,
не более
Шифр насоса
Условный размер насоса,
мм
Ход плунжера, мм
Идеальная подача (при 10
двойных ходах в минуту),
м
3
/сутки
Напор, м
Длина плунжера, м
Замковая опора
d (к штангам по
ГОСТ 13877-80)
d
1
(к аварийному
ловителю)
d
2
(к фильтрам по
ГОСТ 6357-81)
Диаметр D
Длина L
Масса, кг, не более
1 2 3 4 5 6 7 8 9 10 11 12 13
НВ1Б-29-12-15 29 1200 11,4 1500 1200 ОМ-60 Ш19 М42х3 G
3
/
4
-В 48,2 4050 33
НВ1Б-29-18-15 29 1800 17,1 1500 1200 ОМ-60 Ш19 М42х3 G
3
/
4
-В 48,2 4650 38
НВ1Б-29-18-25 29 1800 17,1 2500 1800 ОМ-60 Ш19 М42х3 G
3
/
4
-В 48,2 5250 43
НВ1Б-29-25-15 29 2500 23,8 1500 1200 ОМ-60 Ш19 М42х3 G
3
/
4
-В 48,2 5250 43
НВ1Б-29-25-25 29 2500 23,8 2500 1800 ОМ-60 Ш19 М42х3 G
3
/
4
-В 48,2 5850 47
НВ1Б-29-30-15 29 3000 28,5 1500 1200 ОМ-60 Ш19 М42х3 G
3
/
4
-В 48,2 5850 47
НВ1Б-29-30-25 29 3000 28,5 2500 1800 ОМ-60 Ш19 М42х3 G
3
/
4
-В 48,2 6450 52
НВ1Б-32-12-15 32 1200 14 1500 1200 ОМ-60 Ш19 М42х3 G1-В 48,2 4050 33
НВ1Б-32-18-15 32 1800 21 1500 1200 ОМ-60 Ш19 М42х3 G1-В 48,2 4650 40,5
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
337
Продолжение таблицы 4.76
1 2 3 4 5 6 7 8 9 10 11 12 13
НВ1Б-32-18-22 32 1800 21 2200 1800 ОМ-60 Ш19 М42х3 G1-В 48,2 5250 46
НВ1Б-32-25-15 32 2500 29 1500 1200 ОМ-60 Ш19 М42х3 G1-В 48,2 5250 46
НВ1Б-32-25-22 32 2500 29 2200 1800 ОМ-60 Ш19 М42х3 G1-В 48,2 5850 49
НВ1Б-32-30-15 32 3000 35 1500 1200 ОМ-60 Ш19 М42х3 G1-В 48,2 5850 49
НВ1Б-32-30-22 32 3000 35 2200 1800 ОМ-60 Ш19 М42х3 G1-В 48,2 6450 53,5
НВ1Б-38-12-15 38 1200 20 1500 1200 ОМ-73 Ш19 М52 G1-В 59,7 4100 45
НВ1Б-38-18-15 38 1800 29,5 1500 1200 ОМ-73 Ш19 М42х3 G1-В 59,7 4700 51
НВ1Б-38-18-20 38 1800 29,5 2000 1500 ОМ-73 Ш19 М42х3 G1-В 59,7 5000 54,5
НВ1Б-38-25-15 38 2500 41 1500 1200 ОМ-73 Ш19 М42х3 G1-В 59,7 5300 57,5
НВ1Б-38-25-20 38 2500 41 2000 1500 ОМ-73 Ш19 М42х3 G1-В 59,7 5600 61,5
НВ1Б-38-30-15 38 3000 49 1500 1200 ОМ-73 Ш19 М42х3 G1-В 59,7 5900 63,5
НВ1Б-38-30-20 38 3000 49 2000 1500 ОМ-73 Ш19 М42х3 G1-В 59,7 6200 67
НВ1Б-38-35-15 38 3500 57,5 1500 1200 ОМ-73 Ш19 М42х3 G1-В 59,7 6500 70
НВ1Б-38-35-20 38 3500 57,5 2000 1500 ОМ-73 Ш19 М42х3 G1-В 59,7 6800 73,5
НВ1Б-38-45-15 38 4500 73,5 1500 1200 ОМ-73 Ш19 М42х3 G1-В 59,7 7400 77,5
НВ1Б-38-45-20 38 4500 73,5 2000 1500 ОМ-73 Ш19 М42х3 G1-В 59,7 7700 82,5
НВ1Б-38-60-15 38 6000 98 1500 1200 ОМ-73 Ш19 М42х3 G1-В 59,7 8900 95,5
НВ1Б-38-60-20 38 6000 98 2000 1500 ОМ-73 Ш19 М42х3 G1-В 59,7 9200 99
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
338
Окончание таблицы 4.76
1 2 3 4 5 6 7 8 9 10 11 12 13
НВ1Б-44-12-15 44 1200 26,3 1500 1200 ОМ-73 Ш19 М42х3 G1
1
/
4
-B 59,7 4100 48
НВ1Б-44-18-15 44 1800 39,4 1500 1200 ОМ-73 Ш19 М42х3 G1
1
/
4
-B 59,7 4700 55
НВ1Б-44-25-15 44 2500 54,7 1500 1200 ОМ-73 Ш19 М42х3 G1
1
/
4
-B 59,7 5300 63
НВ1Б-44-30-15 44 3000 65,6 1500 1200 ОМ-73 Ш19 М42х3 G1
1
/
4
-B 59,7 5900 68
НВ1Б-44-35-15 44 3500 76,6 1500 1200 ОМ-73 Ш19 М42х3 G1
1
/
4
-B 59,7 6500 74
НВ1Б-44-45-15 44 4500 98,5 1500 1200 ОМ-73 Ш19 М42х3 G1
1
/
4
-B 59,7 7400 88
НВ1Б-44-60-15 44 6000 131,3 1500 1200 ОМ-73 Ш19 М42х3 G1
1
/
4
-B 59,7 8900 105
НВ1Б-57-18-12 57 1800 66,1 1200 1200 ОМ-89 Ш22 М56 G1
1
/
2
-В 72,9 4800 73
НВ1Б-57-25-12 57 2500 91,8 1200 1200 ОМ-89 Ш22 М56 G1
1
/
2
-В 72,9 5400 82,5
НВ1Б-57-30-12 57 3000 110,2 1200 1200 ОМ-89 Ш22 М56 G1
1
/
2
-В 72,9 6000 92
НВ1Б-57-35-12 57 3500 128,5 1200 1200 ОМ-89 Ш22 М56 G1
1
/
2
-В 72,9 6600 98
НВ1Б-57-45-12 57 4500 165,3 1200 1200 ОМ-89 Ш22 М56 G1
1
/
2
-В 72,9 7500 108
НВ1Б-57-60-12 57 6000 220,4 1200 1200 ОМ-89 Ш22 М56 G1
1
/
2
-В 72,9 9000 135
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
339
Технические характеристики насосов типа НН2Б
Таблица 4.77
Присоединительные
размеры резьб
Габаритные
размеры, мм, не
более
Шифр насоса
Условный размер насоса,
мм
Ход плунжера, мм
Идеальная подача (при 10
двойных ходах в минуту),
м
3
/сутки
Напор, м
Длина плунжера, м
d (к трубам по
ГОСТ 633-80)
d
1
(к штангам по
ГОСТ 13877-80)
d
2
(к фильтрам по
ГОСТ 633-80)
Диаметр D
Длина L
Масса, кг, не более
1 2 3 4 5 6 7 8 9 10 11 12
НН2Б-32-12-12 32 1200 14 1200 1200 48 Ш16 48 56 3200 29
НН2Б-32-18-12 32 1800 21 1200 1200 48 Ш16 48 56 3800 34
НН2Б-32-25-12 32 2500 29 1200 1200 48 Ш16 48 56 4400 39
НН2Б-32-30-12 32 3000 35 1200 1200 48 Ш16 48 56 5000 43
НН2Б-44-12-15 44 1200 26,3 1500 1200 60 Ш19 60 70 3050 40
НН2Б-44-18-15 44 1800 39,4 1500 1200 60 Ш19 60 70 3650 55
НН2Б-44-25-15 44 2500 54,7 1500 1200 60 Ш19 60 70 4200 64
НН2Б-44-30-15 44 3000 65,6 1500 1200 60 Ш19 60 70 4850 71
НН2Б-44-35-15 44 3500 76,6 1500 1200 60 Ш19 60 70 5450 78
НН2Б-44-45-15 44 4500 98,5 1500 1200 60 Ш19 60 70 6350 92
