Порядок проведения работ при снятии кривой падения

давления (КПД), электронным, глубинным манометром-термометром

Примечание: При проведении глубинного замера скважина

должна быть оборудована исследовательской площадкой. Глубинный

прибор, должен быть рассчитан, на давление, ожидаемое в пласте.

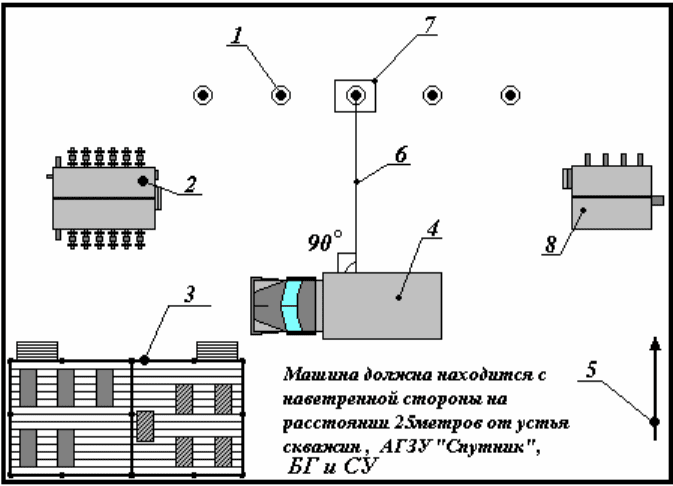

Рисунок 7.49 – Схема расположения техники на кусту, при

снятии КПД глубинным манометром-термометром

1 – скважина; 2 – автоматическая газозамерная установка АГЗУ; 3 –

площадка для станций управления (СУ) ЭЦН; 4 – лебедка скважинная (ЛС-6), на

базе автомобиля; 5 – стрелка показывающая направление ветра; 6 – проволока с

прибором от ЛС-6 в скважину; 7 – исследовательская площадка.

 заехать на куст, установить машину согласно схеме, (рисунок

7.49);

 на вентиле 12 и 14 (рисунок 7.50), установить технический

манометр и замерить перепад давления (если манометры отсутствуют);

 проверить задвижку 5 (закрыта или открыта), если открыта,

закрыть;

 проверить давление в лубрикаторе 6, открыв вентиль 7. Если есть

давление – стравить;

 снять лубрикаторную «родную» головку;

Справочник инженера по добыче нефти

А.Н. Лопухов 2008год

282

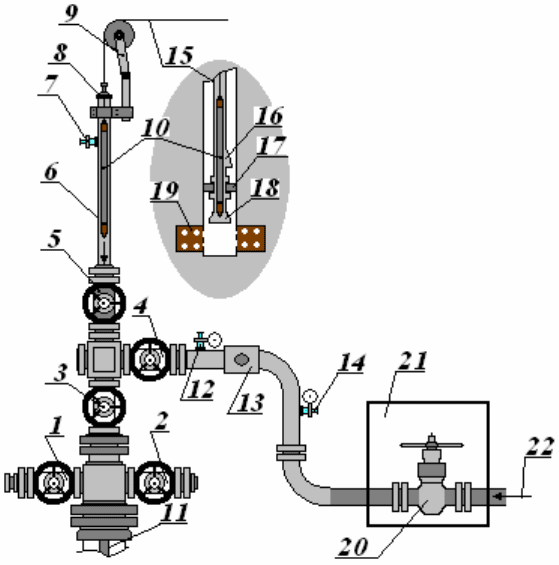

Рисунок 7.50 – Схема оборудования устья скважины при

проведении исследования методом КПД, глубинным манометром-

термометром

1 – затрубная задвижка; 2 – затрубная коллекторная задвижка; 3 – центральная

задвижка; 4 – буферная (манифольдная) задвижка; 5 – лубрикаторная задвижка; 6

– лубрикатор; 7, – вентили для стравливания; 8 – лубрикаторная головка с

сальником и отверстием для проволоки; 9 – ролик; 10 – глубинный манометр-

термометр; 11 – колонна насосно-компрессорных труб (НКТ); 12 и 14 – вентили с

манометром; 13 – регулируемый штуцер (КШД или ШДР); 15 – проволока от

лебедки ЛС в скважину; 16 – мандрель; 17 – пакерующее устройство; 18 –

воронка; 19 – пласт. 20 - секущая задвижка в блок-гребенке; 21 – блок-гребенка,

(условно); 22 – закачиваемая жидкость с КНС.

 установить устьевой ролик 9;

 подсоединить прибор10 к проволоке 15;

 продев проволоку 15, через устьевой ролик 9, спустить прибор 10

в лубрикатор 6, избегая ударов его о плашку задвижки;

 установить лубрикаторную головку 8, затянуть сальник;

 произвести натяжку проволоки лебёдкой ЛС-6 вручную;

 закрыть вентиль 7;

Справочник инженера по добыче нефти

А.Н. Лопухов 2008год

283

 открыть задвижку 5 и опрессовать лубрикатор 6;

 спустить прибор 10 в скважину на заданную глубину;

 закрыть задвижку 20 в блок-гребенки (БГ) 21 (рисунок 7.50),

(удостовериться в герметичности задвижки можно на слух, или по

отсутствию расхода на «Регион-2000»);

 время снятия замера КПД выбирается индивидуально, по каждой

скважине, (согласно задания);

 после истечения времени замера КПД, произвести подъем

прибора 10 из скважины;

 удостоверится, что прибор 10 находится лубрикаторе 6, (потянуть

за проволоку, стук прибора о головку лубрикатора, покажет наличие

прибора 10 в лубрикаторе 6);

 закрыть задвижку 5;

 через вентиль 7 стравить давление в лубрикаторе 6;

 ослабить сальник на лубрикаторной головке 8 и открутить её;

 вытащить прибор 10 из лубрикатора 6;

 снять устьевой ролик 9;

 закрутить лубрикаторную «родную» головку;

 закрыть вентиль 7;

 проверить избыточное давление на вентиле 12 или 14 (при

наличии на веятелях технических манометров), при отсутствии

манометров, вкрутить свой, для замера;

 смотать проволоку на лебёдку ЛС – 6;

 при изменении отверстия штуцера перед исследованием, штуцер

13, необходимо вернуть в то положение, в котором он находился;

 открыть задвижку 20 в БГ 21 (запустить скважину в работу),

удостоверится на слух, что скважина заработала;

 замерить перепад давления на манометрах 12 и 14;

 покинуть кустовую площадку.

Примечание: Исследования скважин методом КПД глубинным

манометром, в зимнее время, связанны с остановкой скважины, что в

свою очередь может привести к замерзанию водовода и самой скважины,

что приведет к невозможности извлечения из скважины глубинного

манометра и запуска скважины в работу. Для обеспечения сохранности

водовода и скважины от замерзания, в момент запуска необходимо иметь

ППУ (паропередвижная установка).

Справочник инженера по добыче нефти

А.Н. Лопухов 2008год

284

Порядок проведения работ при снятии индикаторной кривой

(ИК) на нагнетательных скважинах, электронным, устьевым

манометром

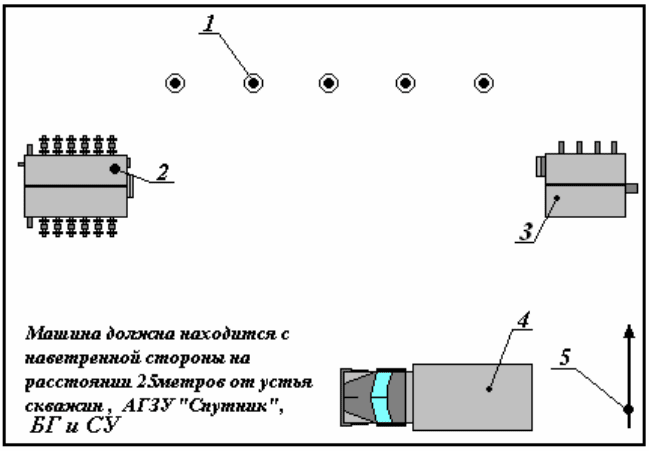

Рисунок 7.51 - Типовая схема расположения техники на кусту,

при снятии индикаторной кривой (ИК).

1 – добывающие и нагнетательные скважины; 2 – АГЗУ «Спутник»; 3 –

блок-гребенка (БГ) или водораспределительная гребенка (ВРГ); 4 –

исследовательская автомашина, («Зил - ЛС-6», «Нива – ЛС-6» и др.); 5 –

направление ветра.

 заехать на куст, установить машину согласно схеме, (рисунок

7.51);

 на вентиле 5 и 3 (рисунок 7.52) установить технический манометр

и замерить перепад давления (если манометры отсутствуют);

 установить на СВУ 12 в «БГ» 10, «ручной» блок регистрации

расхода «БР»;

 замерить расход жидкости на СВУ 12 в блок гребенке 10, «БРом»,

(рисунок 7.52);

 определить диаметр штуцера 4;

 установить электронный манометр на вентиль 3;

 установить минимальный диаметр (2мм) штуцера 4;

 зафиксировать расход скважины, на СВУ 12, (БРом);

 установить штуцер диаметром 6мм;

 зафиксировать расход скважины, на СВУ 12, (БРом);

Справочник инженера по добыче нефти

А.Н. Лопухов 2008год

285

 установить штуцер диаметром 10мм;

 зафиксировать расход скважины, на СВУ 12, (БРом);

 установить штуцер диаметром 14мм;

 зафиксировать расход скважины, на СВУ 12, (БРом);

 установить штуцер диаметром 18мм;

 зафиксировать расход скважины, на СВУ 12, (БРом);

 установить максимальный диаметр (20мм) штуцера 4;

 зафиксировать расход скважины, на СВУ 12, (БРом);

 установить штуцер 4 в первоначальное положение;

 закрыть вентиль 3 и снять электронный манометр;

 с СВУ снять «ручной» блок регистрации расхода «БР» и

установить автоматику;

 на вентиле 5 и 3 (рисунок 7.52) установить технические

манометры и замерить перепад давления на манометрах;

 собрать инструмент и покинуть кустовую площадку.

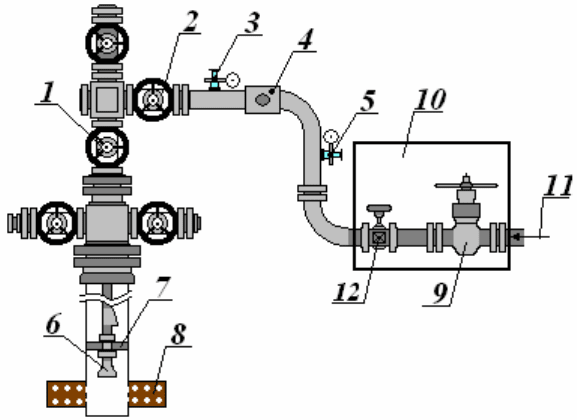

Рисунок 7.52 – Схема оборудования устья скважины при

снятии индикаторной кривой.

1 – центральная задвижка; 2 – буферная задвижка; 3, 5 – вентили с

манометром; 4 – штуцер, (КШД, ШДР); 6 – воронка НКТ; 7 – пакер; 8 –

эксплуатационный пласт; 9 – секущая задвижка в блок-гребенке; 10 – блок-

гребенка, (условно); 11 – закачиваемая жидкость с КНС; 12 – счетчик расхода

воды (СВУ, ДРС)

Примечание: Общее время исследования и время работы

скважины на 1 из режимов в каждой скважине индивидуально, и

Справочник инженера по добыче нефти

А.Н. Лопухов 2008год

286

определяется исходя из приемистости скважины, постоянства и

изменения давления нагнетания. Время проведения «ИК» может

продолжаться, от 3-4часов до 3-5 суток. Количество режимов

исследования, должно быть не менее 5, максимальное количество

режимов, зависит от наличия сменных штуцеров. Чем больше режимов

исследовано, тем лучше, так как это позволит более точно определиться с

оптимальным режимом работы скважины, коэффициентом приемистости

скважины. При отсутствии «ручного» блока регистрации расхода (БР),

расходы жидкости можно фиксировать по телемеханике (Регион-2000), но

скважина должна замеряться постоянно, т.е. весь период исследования.

Порядок проведения работ при снятии индикаторной кривой

(ИК) на нагнетательных скважинах, электронным, глубинным

манометром-термометром

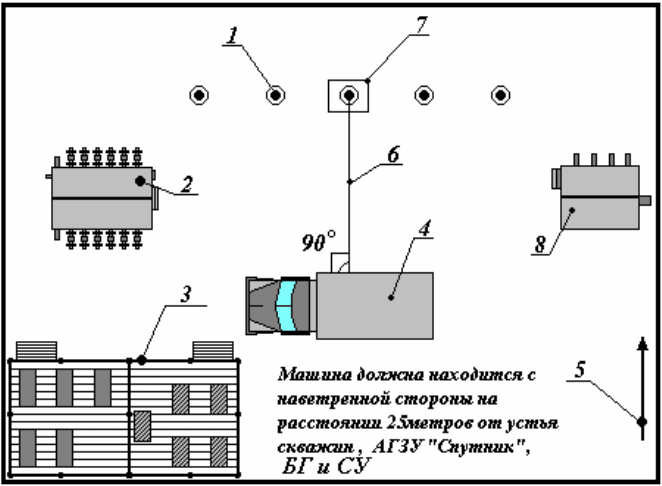

Рисунок 7.53 – Схема расположения техники на кусту, при

снятии «ИК» глубинным манометром-термометром.

1 – скважина; 2 – автоматическая газозамерная установка АГЗУ; 3 –

площадка для станций управления (СУ) ЭЦН; 4 – лебедка скважинная (ЛС-6), на

базе автомобиля; 5 – стрелка показывающая направление ветра; 6 – проволока с

прибором от ЛС-6 в скважину; 7 – исследовательская площадка.

 заехать на куст, установить машину согласно схеме, (рисунок

7.53);

Справочник инженера по добыче нефти

А.Н. Лопухов 2008год

287

 на вентиле 12 и 14 (рисунок 7.54), установить технический

манометр и замерить перепад давления (если манометры отсутствуют);

 установить на СВУ 23 в «БГ» 21, «ручной» блок регистрации

расхода «БР»;

 замерить расход жидкости на СВУ 23 в блок гребенке 21, «БРом»

(рисунок 7.54);

 проверить задвижку 5 (закрыта или открыта), если открыта,

закрыть;

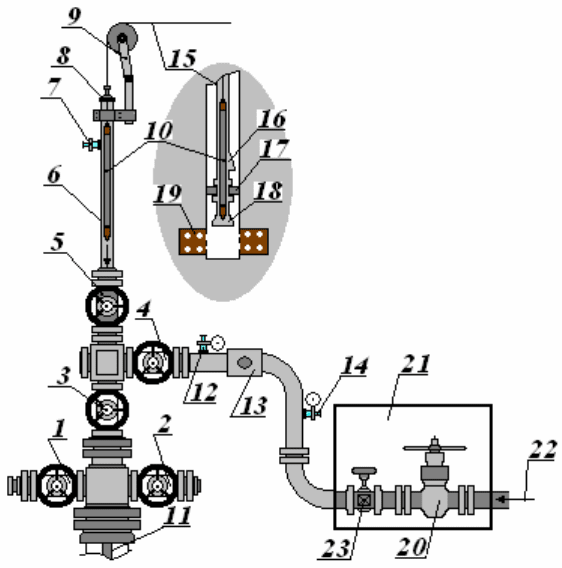

Рисунок 7.54 – Схема оборудования устья скважины при

снятии «ИК», глубинным манометром-термометром.
