Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
331
энергонезависимое хранение измеренных значений давления и
температуры;
ввод отчетов из прибора в компьютер или блок переноса
информации;
обработку введенных данных на компьютере, формирование и
вывод отчетов на принтер или в файл.
Устройство связи с манометром предназначено для бесконтактного
считывания информации и записи управляющих программ в манометр.
Принцип работы
Манометр производит преобразование физических величин
давления и температуры в электрические с последующей записью в
энергонезависимую память.
В манометре установлены:
датчик давления;
датчик температуры;
плата с электронными преобразователями сигналов давления и
температуры.

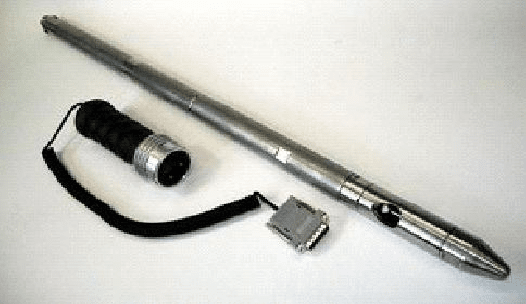

Рисунок 7.71 – Манометр автономный «Микон-1007»
Технические характеристики прибора представлены в
таблице 7.15
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
332
Технические характеристики
Таблица 7.15
Параметр Значение
Диапазон измерений избыточного давления, кгс/см
2
. 0 - 1000
Пределы допускаемой основной приведенной погрешности
измерения давления, %.
± 0,15
Пределы допускаемой основной приведенной погрешности
измерения температуры, %.
± 0,5
Период измерения между точками регистрации (выбирается
пользователем).
не
ограничен
Рабочий диапазон температур, °C. 0…+100
Степень защиты от внешних воздействий. IP67
Время энергонезависимого хранения замеров. 10 лет
Относительная влажность, %. до 100
Количество элементов питания (3,6В), шт. 1
Продолжительность работы при использовании нового элемента
питания, не менее, точек регистрации.
240000
Габаритные размеры, D×L, мм. 28×600
Масса без дополнительного груза, кг. 2,8
Питание компонентов электрической схемы осуществляется от
высокотемпературного элемента питания 3,6В.
Измерение давления и температуры производится согласно,
управляющей программы, записанной в манометр и подготовленной
на персональном компьютере.
Считывание зарегистрированных данных и связь манометра с
персональным компьютером происходит через устройство связи и
конвертер МК32.
Автономный манометр-термометр-влагомер «МИКОН-107М»
Автономный глубинный манометр-термометр-влагомер «АМТВ»
(рисунок 7.72) предназначен для проведения глубинных замеров
параметров давления, температуры и влажности по заданной временной
схеме с последующим хранением зарегистрированных данных в
энергонезависимой памяти прибора.
Возможности прибора
программирование абсолютного времени старта прибора
и временной схемы записи параметров;
одновременное измерение и запись в энергонезависимой
памяти значений давления, температуры и влажности жидкости в
скважинах;
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
333
Рисунок 7.72 – Манометр-термометр-влагомер «АМТВ»
долговременное хранение зарегистрированных
результатов исследований; возможность запуска прибора от кнопки
(прямо на скважине) и по превышению давления;
передачу данных в персональный компьютер для анализа
и печати отчета при работе в комплексе со счетчиком СПС-2/СПС-3
формировать отчет о распределении параметров по глубине;
для более эффективной работы, манометр комплектуется
блоком регистрации МК-30М.
Скважинные манометры «PPS 25» и «PPS 28»
Скважинные манометры «PPS 25» и «PPS 28» (рисунок 7.73)
сконструированы и изготовлены с применением новейших технологий и
самых высоких стандартов, обеспечивающих качество и надежность.
Корпуса приборов изготавливаются из материалов устойчивых к
агрессивным средам, включая сероводород. Электронная схема приборов
работает в энергоэкономном режиме, что обеспечивает автономность
работы прибора в скважине до 1 года. Электронный кварцевый манометр
PPS 28 - это новый кварцевый манометр, который не имеет более
недостатков, присущих традиционным кварцевым манометрам.
Ударозащита и время реагирования прибора были улучшены за счёт
применения самых новых технологических достижений. Он наилучшим
образом подходит для замеров давления в нефтяных и газовых скважинах.
Благодаря своим малым размерам манометр исключительно удобен для
переноски и использования. Высокие показатели точности и разрешения
позволяют использовать этот кварцевый манометр для
гидропрослушивания и других сложных видов исследования.
Применяются при:
замерах давления в бурильной колонне;
испытаниях скважин на приток;
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
334
измерениях градиента давления;
гидропрослушивании;
мониторинге трещин;
мониторинге давления при бурении;
мониторинге давления нагнетания;
замерах давления на интервале перфорации.

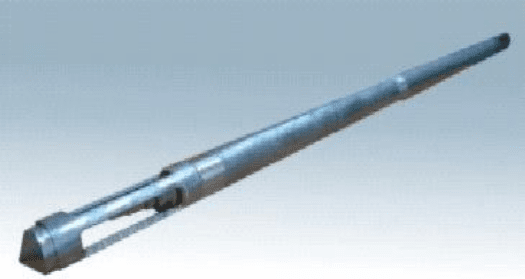

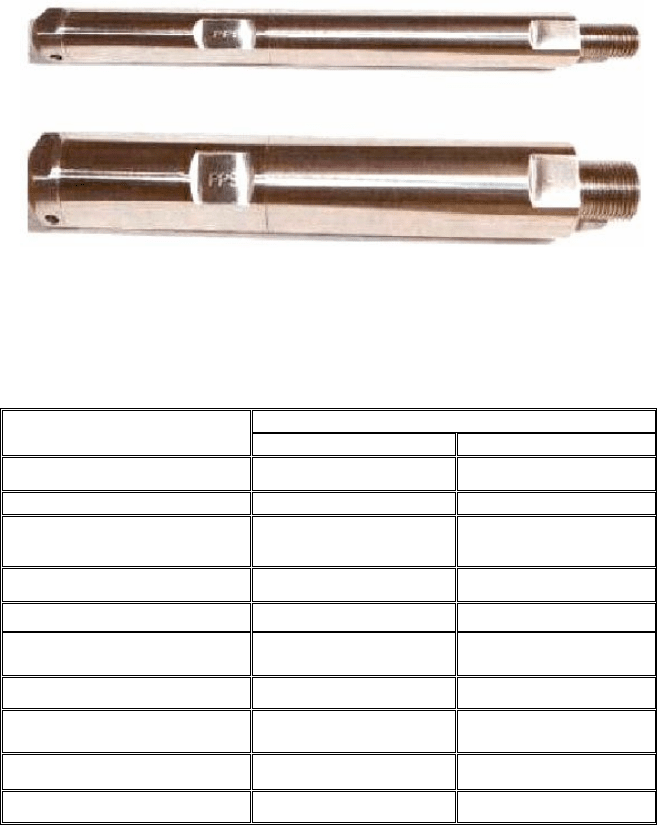

Рисунок 7.73 – Скважинные манометры «PPS 25» и «PPS 28»
Технические характеристики приборов представлены в таблице
7.16
Таблица 7.16
Характеристика
Параметр
PPS-25 PPS-28
Сенсор селикон-сапфировый кварцевый
Максимальное давление 15000 пси (103,4МПа) 20000 пси
Точность измерения
давления
0,03% (полная шкала) 0,02% (полная шкала)
Разрешение по давлению 0,0003% 0,01пси
Избыточное давление 110% (полная шкала) 105% (полная шкала)
Дрифт давления
<3 пси/год (<21
кПа/год)
<1 пси/год
Максимальная температура 150°С 150°С
Точность измерения
температуры
0,3°С 0,1°С
Разрешение по температуре 0,01°С 0,01°С
Избыточная температура 105% (полная шкала) 110% (полная шкала)
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
335
Продолжение таблицы 7.16
Параметр PPS-25 PPS-28
Источник питания
литиевая батарея
размера «С» или «АА»
литиевая батарея
размера «С» или «АА»
Коммуникационный кабель RS232 RS232
Содержание набора данных
время/давление/темпер
атура
время/давление/темпе
ратура
Объем памяти 500000 наборов данных
500000 наборов
данных
Внешний диаметр прибора 19мм или 32мм 1,25" (31,75мм)
Общая длина прибора 229мм 19" и 21"
Материал корпуса
нержавеющая сталь
или инконель
нержавеющая сталь
или инконель
Частота замеров данных от 1сек до 1 часа от 1сек до 18 часов
Другие модели приборов для измерения давления и температуры в
скважине, представлены в таблице 7.17.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
336
Технические характеристики приборов
Таблица 7.17
Параметры
САМТ-01 /
САМТ- 02
(Россия)
МТГ-20МТ
(Россия)
ИМСП
(Россия)
Kuster
(США)
Spartek
(Канада)
Точность измерения давления,
(% от полной шкалы).
0,25 / 0,15 0,1 0,1 – 0,25 0,02 0,022
Разрешающая способность по
давлению, (% от полной шкалы).
0,002 / 0,0001 0,002 0,002 0,0004 0,0004
Верхний предел температуры, ºС. 85 / 85 120 150 150 170
Точность измерения температуры, ºС. 0,25 / 0,25 0,4 0,5 – 1 0,2 0,3
Объем памяти, количество точек
измерения, (время, давление,
температура)
31000 /
2170000
до 500000 250000 696000 260000
Внешний диаметр приборов, (мм). 32 / 28 25, 28 32, 36, 38 19, 32, 38 19, 25, 32
Общая длина прибора, (мм). 1235 / 600 370 1250 330, 1000 356, 406
Возможность работы в агрессивной
среде, (в т. ч. сероводородной).
- / - нет нет да да
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
337
Преобразователь давления измерительный с измерителем
температуры МТУ-04.
Преобразователь МТУ-04 (рисунок 7.74) - предназначен для работы
в системах автоматического контроля производственных процессов.
Применяется для замера изменения давления и температуры во
времени, при исследовании скважин методом КПД (кривая падения
давления), в системах ППД. Технологию проведения КПД и назначение
данного исследования скважин см. выше.

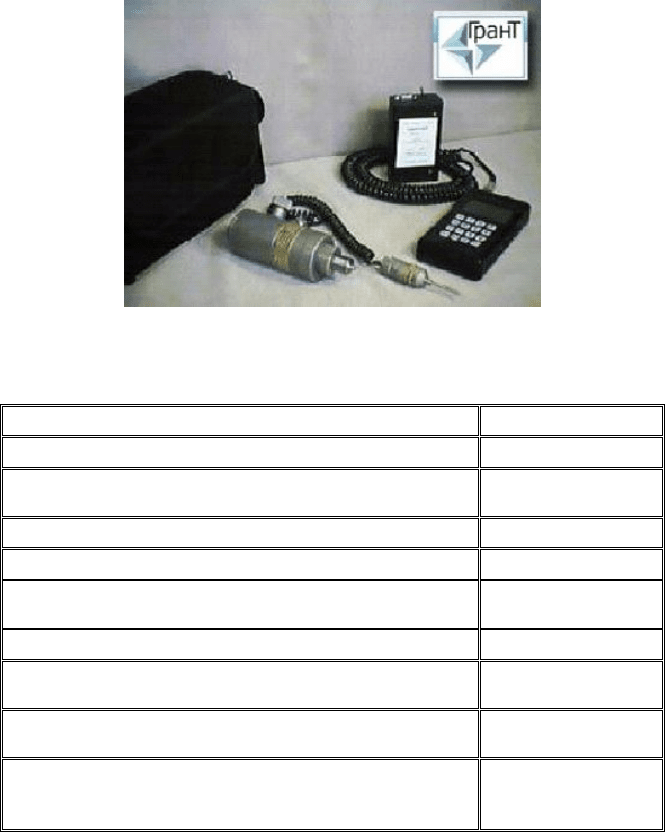

Рисунок 7.74 – Преобразователь давления МТУ-04
Технические характеристики прибора представлены в таблице
Таблица 7.18
Параметры Значения
Пределы измерения канала давления, МПа. 16, 25, 40, 60, 100
Допускаемая приведенная погрешность канала
давления в диапазоне температур, -40. .+85 °С, %.
0,25
Разрешающая способность канала давления, МПа. 0,001
Пределы измерения канала температуры, °С -40.. +100
Допускаемая абсолютная погрешность канала
температуры, °С.
0,25
Разрешающая способность канала температуры, °С. 0,01
Диапазон рабочих температур измерительного
зонда, °С.
-40..+85
Количество пар запоминаемых точек давления и
температуры.
20 480
Габаритные размеры, мм.
измерительный зонд
панель управления
диаметр
57×160
120×80×25
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
338
Устьевой манометр-термометр Кастера К8
Устьевой манометр-термометр «Кастера К8» (рисунок 7.75) -
надежное устьевое устройство для записи давления и температуры в
скважине.
Он имеет два порта входного давления и температуры.
Сенсоры давления и температуры позволяют:
наблюдать восстановление давления в нефтяных и газовых
скважинах;
делать анализ потока (с опцией наружного RTD);
стандартное наблюдение за давлением и температурой.
Используя одну литиевую батарею (3.6 В), устьевой манометр
может заполнять память в течении года при любой частоте отбора.
Единицы измерения могут задаваться в кПа или Пси. Для защиты ваших
данных можно ввести пароль, который предотвратит
несанкционированную разгрузку данных или перепрограммирование
манометра.

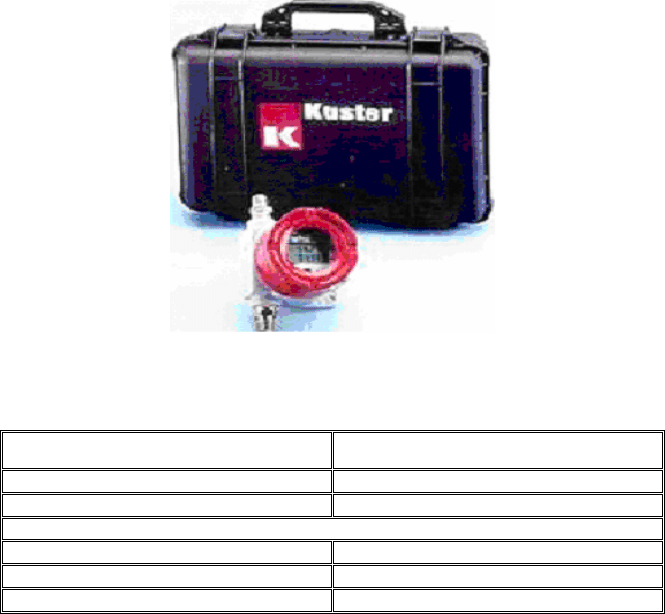

Рисунок 7.75 - Устьевой манометр Кастера К8
Технические характеристики прибора представлены в таблице
Таблица 7.19
Параметры Значения
Разрешение 0,0003% полной шкалы
Смещение < 0,2атм/год
Температура
Пределы измерения температуры от минус 40°С до плюс 50°С
Погрешность 0,15% полной шкалы
Разрешение 0,002% полной шкалы
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
339
Продолжение таблицы 7.19
Параметры Значения
Минимальная частота отбора 1 за 2 секунды
Количество отборов 348000 на канал
Операционная система «Windows 95» и выше
Интерфейс RS232
Тип преобразователя кремниевый кристалл
Манометр устьевой МК-МТУ
Автономный устьевой манометр (рисунок 7.76) - предназначен для
проведения замеров параметров давления и температуры на устье
скважины по заданной временной схеме с последующим хранением
зарегистрированных данных в энергонезависимой памяти прибора.
Применяется геологическими подразделениями для снятия КПД и других
целей.

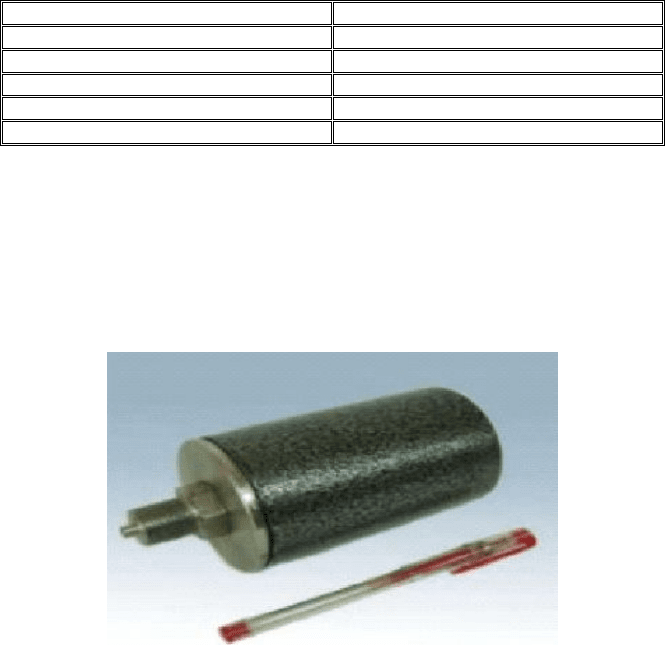

Рисунок 7.76 - Манометр устьевой МК-МТУ
Возможности прибора
программирование абсолютного времени старта прибора и
временной схемы записи параметров;
одновременное измерение и запись в энергонезависимой памяти
значений давления, температуры и влажности жидкости в скважинах;
долговременное хранение зарегистрированных результатов
исследований;
возможность запуска прибора от кнопки (прямо на скважине) и по
превышению давления;
передачу данных в персональный компьютер для анализа и
печати отчета при работе в комплексе со счетчиком СПС-2/СПС-3
формировать отчет о распределении параметров по глубине;
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
340
Устьевой манометр – термометр УМТ-01
Манометр-термометр устьевой УМТ-01 (рисунок 7.77) -
предназначен для регистрации кривых изменения давления и температуры
(КВД, КПД) на устье добывающих и нагнетательных скважин, а также для
регистрации одиночных значений давления и температуры.

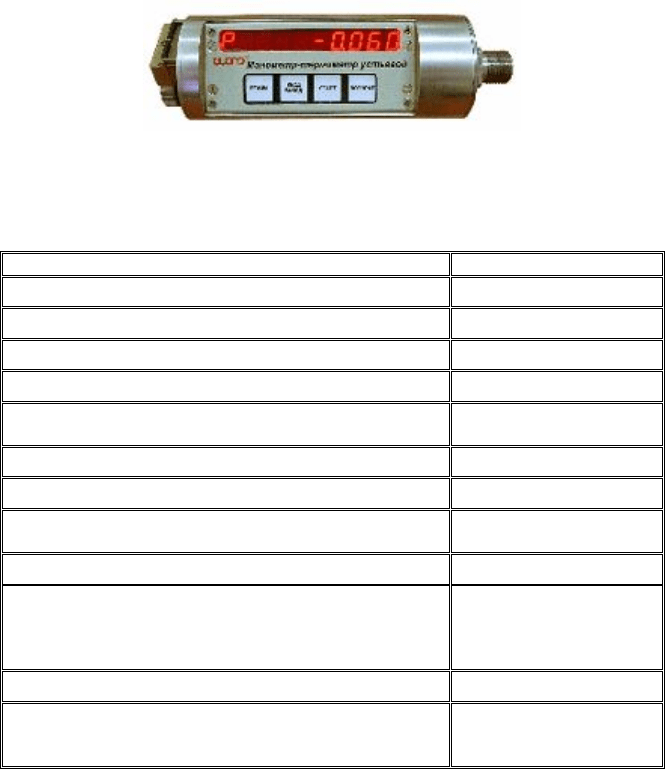

Рисунок 7.77 – Устьевой манометр УМТ-01
Технические характеристики прибора представлены в таблице.
Таблица 7.20
Параметры Значение
Максимальное измеряемое давление, атм 100, 250, 400
Диапазон температур, °С от минус 40 до плюс 85
Разрешающая способность по давлению, атм 0,001
Диапазон измерения температуры, °С от минус 40 до плюс 65
Допускаемая абсолютная погрешность измерения
температуры в рабочем диапазоне, °С
0,25
Разрешающая способность по температуре, °С 0,001
Влажность, % 98
Количество отдельных заголовков (для режима
однократных измерений)
16000
Количество пар точек измеряемых данных 2170000
Минимальный интервал записи данных (для режима
непрерывной регистрации данных)
Максимальный интервал записи данных (для режима
непрерывной регистрации данных)
1сек
1сут
Напряжение питания прибора, В 3,6
Время непрерывной работы (индикация выключена,
непрерывная запись данных, температура окружающей
среды - 35), час
280
