Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
411
перфоратора.
Кумулятивные перфораторы имеют горизонтально расположенные
заряды и бывают корпусные и бескорпусные. Корпусные после их
перезаряда используются многократно, а бескорпусные - одноразового
действия. Спускаются в скважину на колонне НКТ и геофизическом
кабеле.
Пулевая перфорация
Перфорация осуществляется аппаратами, спускаемыми, на кабеле.
Существует два вида пулевых перфораторов:
перфораторы с горизонтальными стволами, (в этом случае длина
стволов мала и ограничена радиальными габаритами перфоратора);
перфораторы с вертикальными стволами, с отклонителями пуль
на концах, для придания полету пули направления, близкого к
перпендикулярному, по отношению к оси скважины.
Пулевой перфоратор состоит из стального ствола с несколькими
отверстиями по длине, в которых располагаются пули весом 9-27г. За
каждой пулей имеется взрывная камера, заполненная порохом. Для
подрыва пороха в камеру подводится электровоспламенитель. При взрыве
пуля пробивает трубу, окружающий ее цемент и образует отверстие, что и
обеспечивает поступление из пласта в скважину газа, нефти.
Торпедная перфорация
Торпедная перфорация осуществляется аппаратами, спускаемыми
на кабеле и стреляющими разрывными снарядами диаметром от 22 до
84мм. Аппарат состоит из секций, в каждой из которых имеется по два
горизонтальных ствола. Снаряд снабжен детонатором накольного типа.
При остановке снаряда происходит взрыв внутреннего заряда и
растрескивание окружающей горной породы. Масса «ВВ» одной камеры -
27г. Глубина каналов по результатам испытаний составляет 100-160мм,
диаметр канала – 22-84мм. На 1м длины фильтра обычно делается не
более четырех отверстий, так как при торпедной перфорации часты
случаи разрушения обсадных колонн. Данный вид перфорации
практически не применяется, это связанно с его малой эффективностью.
Сверлящая перфорация
Перфорация осуществляется аппаратом, спускаемым в скважину на
колонне НКТ. Максимальная глубина отверстий до 2м., диаметр
отверстий 55мм. Образование отверстий в колонне и породе пласта
происходит в результате действия режущего инструмента (сверла).
Гидравлическая перфорация
Перфоратор спускается в скважину на колонне НКТ. Разрушение
преграды происходит в результате воздействия напора промывочной
жидкости. Устройство состоит из двух гидромониторных узлов,
удаленных друг от друга на 0,5м, между которыми смонтирован
вращающийся лопастной центратор. В нижней части устройства
размещен впускной клапан, а в верхней - клапан для слива раствора из
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
412
колонны в скважину при подъеме инструмента.
Гидромеханическая перфорация
Разрушение происходит в результате воздействия режущего ролика
на обсадную колонну и воздействия напора промывочной жидкости на
породу пласта, (подробно описано выше).
Гидропескоструйная перфорация
Разрушение преграды происходит в результате использования
абразивного и гидромониторного эффектов высокоскоростных песчано-
жидкостных струй, (подробно технология описана выше).
Кумулятивные перфораторы
Перфоратор кумулятивный корпусной многоразового
применения ПК 105.20 КЛ
Предназначены для вскрытия продуктивных пластов в обсаженных
эксплутационных и разведочных скважинах, используют заряды ЗПК 105
DN, ЗПК 105 DN-01, ЗПК 105-7, ЗПК 105-У с беспестовыми облицовками,
обеспечивающими улучшение гидродинамической связи пласта со
скважиной и позволяющими эффективно вскрывать пласты с низкими
коллекторными свойствами.
Технические характеристики
Таблица 8.6
Наименование Параметр
Заряд ЗПК 105 DN ЗПК 105 DN-01
Диаметр перфоратора, мм 105 105
Максимально допустимый диаметр при
эксплуатации, мм
109 109
Минимальный проходной диаметр
обсадной колонны, мм
124
Максимальное рабочее давление, МПа 120 80
Минимальное рабочее давление, МПа 5 5
Максимальная рабочая температура, °С 150 150
Время выдержки при максимальных
параметрах, ч
2 2
Фазировка зарядов, градус 90 60;90
Плотность перфорации, отв/м 12 10
Глубина пробития по API, мм 620 760
Диаметр канала по API, мм 13,0±1 11,5±1
Масса ВВ заряда, г 22,7 22,7
Средний ресурс, залпов 30 30
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
413

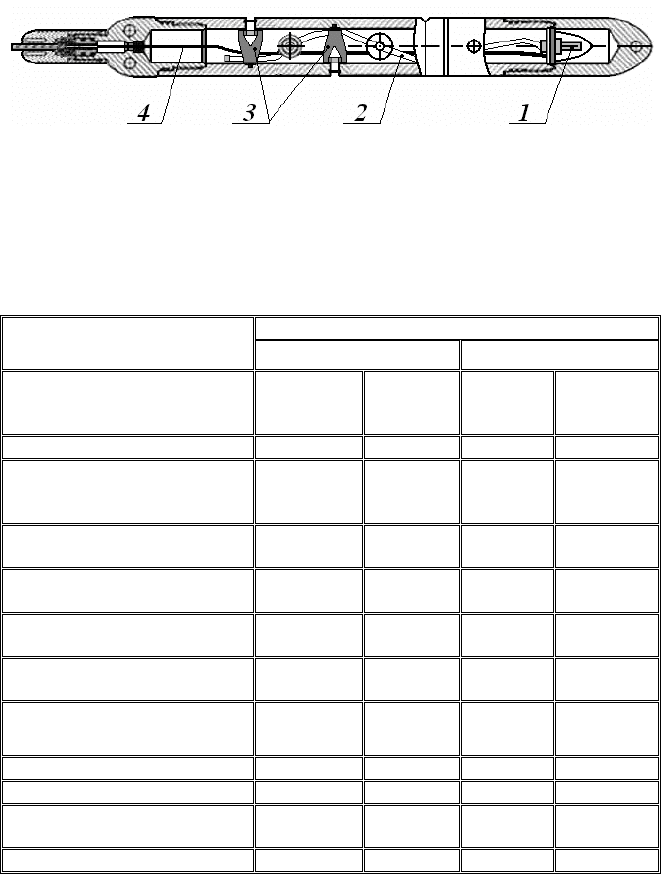

Рисунок 8.7 - Кумулятивный перфоратор ПК 105.20 КЛ
Перфоратор кумулятивный одноразовый корпусной ПКТ
89(102) КЛ
Технические характеристики
Таблица 8.7
Параметр
Наименование
ПКТ 102 КЛ ПКТ 89 КЛ
Заряд
ЗПКО 102
DN
ЗПКО
102 DN-
01
ЗПКО 89
DN
ЗПКО 89
DN-01
Диаметр перфоратора, мм 102 102 89 89
Минимальный внутренний
диаметр обсадной колонны,
мм
127 127 115 115
Максимальное рабочее
давление, МПа
130 80 165 165
Минимальное рабочее
давление, МПа
0 0 0 0
Максимальная рабочая
температура, °С
180 180 180 180
Время выдержки при
максимальных параметрах, ч
2 2 2 2
Фазировка зарядов, градус 60 60;90;180
60;90;18
0
60;90;180
Плотность перфорации, отв/м 12;16 12-16 10-20 10-22
Глубина пробития по API, мм 800 1000 258 760
Диаметр входного отверстия,
мм
12,5±1 10,5±1 20.0±1 11,8±1
Масса ВВ заряда, г 32 32 22,7 22,7
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
414
Перфоратор корпусный однократного применения ПКТ 102 СК
Кумулятивный корпусный перфоратор ПКТ 102
СК, спускаемый на каротажном кабеле, предназначен
для вторичного вскрытия пластов в обсаженных
скважинах, заполненных жидкостью.
Технические характеристики
Таблица 8.8
Наименование показателя Значение
Поперечный габарит перфоратора, мм
с центратором 119
без центратора 102
Минимальный проходной диаметр в колонне для
перфоратора, мм
с центратором 125
без центратора 118
Диапазон гидростатического давления,
МПа
0,1 - 100
Допустимая температура при выдержке 2ч,
°С
165
Плотность перфорации, отв/м 14; 17
Фазировка зарядов, градусы 60
Марка заряда, применяемого в
перфораторе
ЗПК102С
Масса ВВ одного заряда, г 34
Средняя глубина пробития (API RP 19B),
мм
953
Средний диаметр входного отверстия (API
RP 19B), мм
12,6
Длина перфоратора, м 2; 3

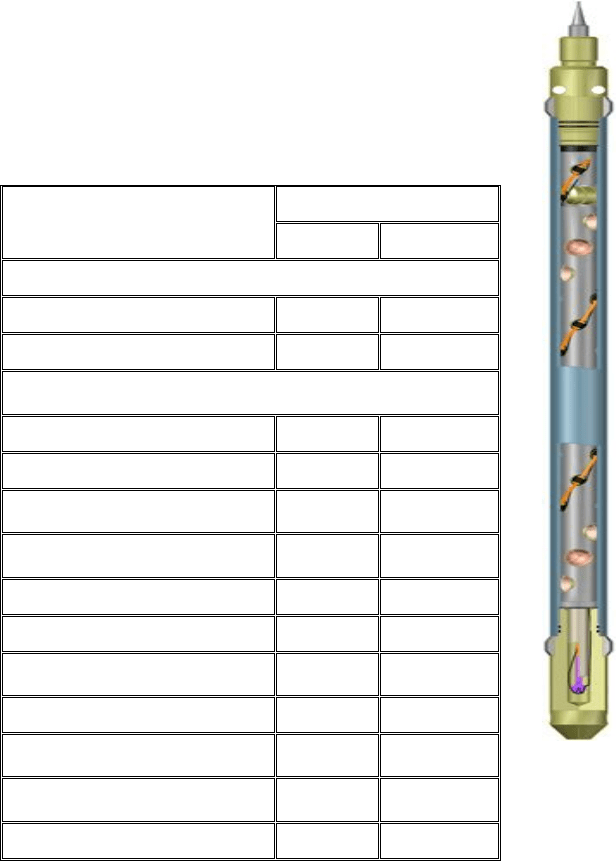

Рисунок 8.8 –
Внешний вид
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
415
Перфоратор бескорпусной с извлекаемым каркасом ПРК 42 С
Технические характеристики
Таблица 8.9
Наименование показателя Значение
Поперечный габарит перфоратора,
мм
46
Диапазон гидростатического
давления, МПа
0,1-80
Допустимая температура при
выдержке 2ч, °С:
150
Плотность перфорации, отв/м 12
Фазировка зарядов, градусы 0
Марка заряда, применяемого в
перфораторе
ЗПРК42С-01
Масса ВВ одного заряда, г 8
Средняя глубина пробития (API RP
19B), мм
333
Средний диаметр входного отверстия
(API RP 19B), мм
7,1
Длина перфоратора, м:
минимальная 1
максимальная 10

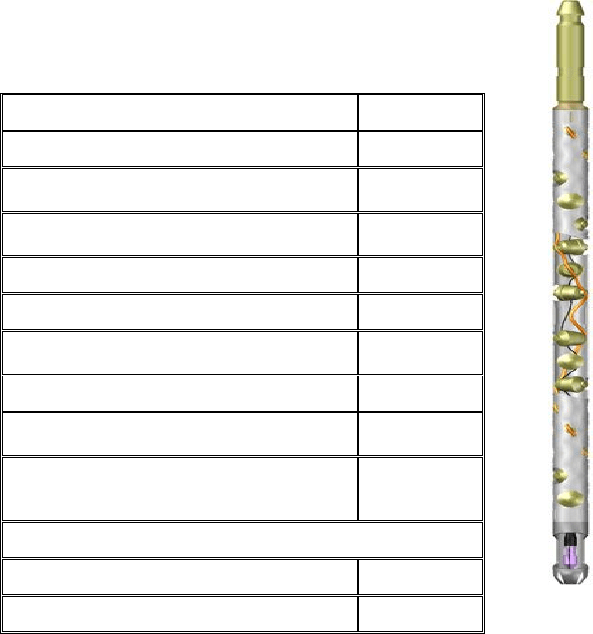

Рисунок 8.9 –
Внешний вид
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
416
Перфоратор корпусной разрушаемый ПРК 54 СА
Технические характеристики
Таблица 8.10
Наименование показателя Значение
Поперечный габарит перфоратора, мм 52,5
Диапазон гидростатического давления,
МПа
0,1 - 80
Допустимая температура при выдержке 2ч,
°С
150
Плотность перфорации, отв/м 10; 16
Фазировка зарядов, градусы 60; 90
Марка заряда, применяемого в
перфораторе
ЗПРК54СА
Масса ВВ одного заряда, г 14
Средняя глубина пробития по бетонной
мишени (аналог API RP- 43) , мм
480
Средний диаметр входного отверстия в
стальной пластине мишени, (аналог API
RP- 43) , мм
11
Длина перфоратора, м:
минимальная 0,5
максимальная 5

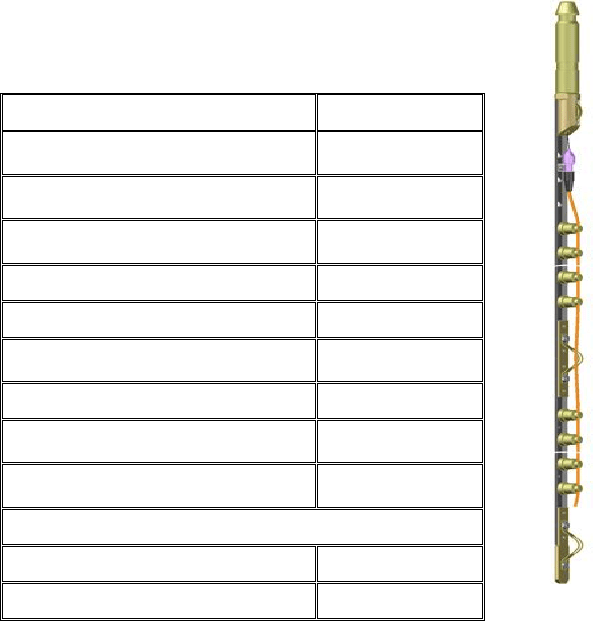

Рисунок 8.10 –
Внешний вид
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
417
Перфоратор корпусный однократного применения ПКО 73 С,
ПКО 73 СА
Кумулятивный корпусный перфоратор ПКО 73 С,
спускаемый на каротажном кабеле, предназначен для
вторичного вскрытия пластов в обсаженных скважинах,
заполненных жидкостью или газом.
Технические характеристики
Таблица 8.11
Значение
Наименование показателя
ПКО73С ПКО73СА
Поперечный габарит перфоратора, мм
c центратором 86 86
без центратора 73 73
Минимальный проходной диаметр в колонне для
перфоратора, мм
с центратором 98 98
без центратора 88 88
Диапазон гидростатического
давления, МПа
0,1 - 80 0,1 - 80
Допустимая температура при
выдержке 2ч, °С
165 165
Плотность перфорации, отв/м 20 20
Фазировка зарядов, градусы 60 60
Марка заряда, применяемого в
перфораторе
ЗПМ73СВ
-01
ЗПМ73СВА
-01
Масса ВВ одного заряда, г 14 17
Средняя глубина пробития (API
RP 19B), мм
542 204
Средний диаметр входного
отверстия (API RP 19B), мм
7,8 17,2
Длина перфоратора, м 2; 3 2; 3

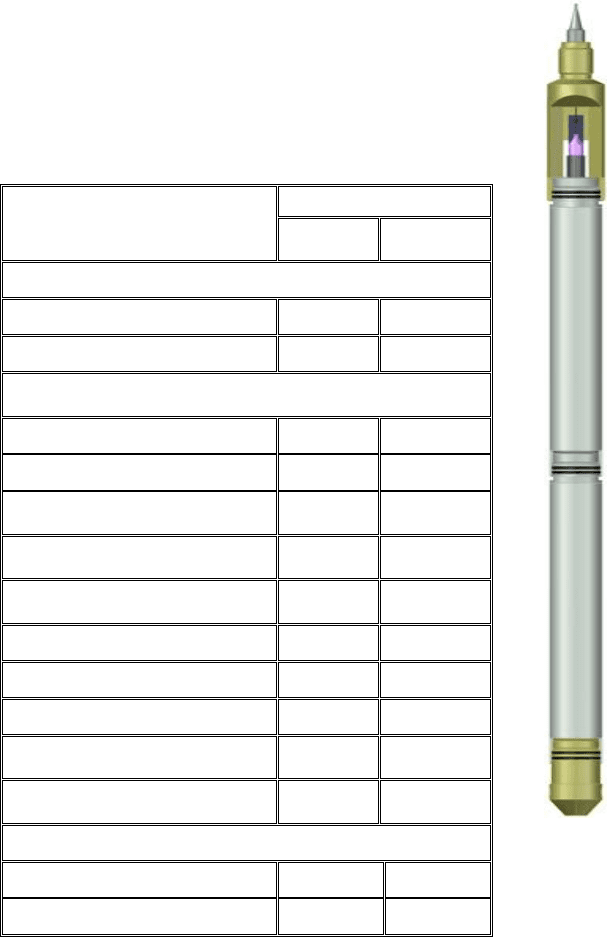

Рисунок
8.11 –
Внешний вид
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
418
Перфоратор модульный ПМ 73 СК-01, ПМ 73 СКА-01
Кумулятивный модульный перфоратор ПМ73СК-
01, спускаемый на каротажном кабеле, предназначен для
вторичного вскрытия пластов в обсаженных скважинах,
заполненных жидкостью.
Технические характеристики
Таблица 8.12
Значение
Наименование показателя
ПМ73СК
-01
ПМ73СКА
-01
Поперечный габарит перфоратора, мм
c центратором 86 86
без центратора 80 80
Минимальный проходной диаметр в колонне для
перфоратора, мм
с центратором 98 98
без центратора 95 95
Диапазон гидростатического
давления, МПа
0,1 - 50 0,1 - 50
Допустимая температура при
выдержке 2ч, °С
150 150
Марка заряда, применяемого в
перфораторе
ЗПМ73С ЗПМ73СА
Плотность перфорации, отв/м 10; 15; 19 15; 19
Фазировка зарядов, градусы 60; 90 60
Масса ВВ одного заряда, г 14 17
Средняя глубина пробития (API
RP 19B) , мм
554 199
Средний диаметр входного
отверстия (API RP 19B) , мм
7,8 16,5
Длина перфоратора, м:
минимальная 1 1
максимальная 10 10
Рисунок 8.12
– Внешний
вид
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
419
Кумулятивные заряды
Кумулятивные заряды предназначены для вскрытия продуктивных
пластов в эксплуатационных и разведочных скважинах с обсадной
колонной. Внешний вид некоторых зарядов представлен на рисунке 8.13.
ЗПК 95 DN
Заряды кумулятивные, предназначены для заряжания корпусных
перфораторов многократного применения ПКТ 95.10 КЛ.
ЗПК 95 DN ЗПКО 89 DN ЗПКО 102 DN
ЗПК 105 DN-
01
ЗПК 105-7
ЗПКС 80
130/800
ЗПКМ 43-
02DN
ЗПК-105М ЗПК 105-У
ЗПКМ 54-
02DN

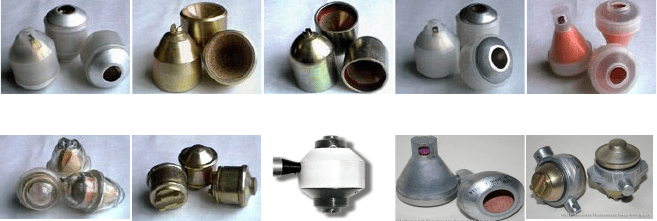

Рисунок 8.13 – Кумулятивные заряды (внешний вид)
ЗПКО 89 DN (типа Big Hole); ЗПКО 89 DN-01
Заряды кумулятивные, предназначены для заряжания корпусных
перфораторов ПКТ 89.
Заряд ЗПКО 89 DN имеет цельнонатянутую кумулятивную воронку
и по своим техническим характеристикам соответствует зарядам типа Big
Hole и имеет короткий канал большого диаметра. Заряды используются с
целью создания отверстия большого диаметра в обсадной колонне для
качественной подготовки к проведению гидроразрыва пласта.
ЗПКО 102 DN; ЗПКО 102 DN-01
Заряды кумулятивные, предназначены для заряжания корпусных
перфораторов ПКТ 102.
ЗПК 105 DN-01
Заряды кумулятивные, предназначены для заряжания корпусных
перфораторов многократного применения ПКТ 105.20 КЛ.
ЗПК 105-DN-01 выпускаются в резиновой и полипропиленовой
оболочке.
ЗПК 105-7
Заряды кумулятивные, предназначены для заряжания корпусных
перфораторов ПКТ 105.20 КЛ.
ЗПКС 80 130/800, ЗПКС 80 150/800
Заряды кумулятивные, предназначены для заряжания бескорпусных
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
420
перфораторов с извлекаемым ленточным каркасом ПКСУЛ-80
Характеристики зарядов
Таблица 8.13
Наименование
Глубина пробития по
комбинированной
мишени, мм
Диаметр входного
отверстия в
металлической пластине,
мм
Максимально допустимая
температура применения,
°C
Масса взрывчатого
вещества, грамм
ЗПК 95 DN 460 12,5±1 150 16
ЗПКО 89 DN (типа
Big Hole)
258 20 180 22,7
ЗПКО 89 DN-01 760 11,8±1 180 22,7
ЗПКО 102 DN 800 13,0±1 180 32
ЗПКО 102 DN-01 1000 10,5±1 180 32
ЗПК 105 DN 620 13,0±1 150 22,7
ЗПК 105 DN-01 760 10,5±1 150 22,7
ЗПК 105-7 385 11,3 150 21,5
ЗПК 105-У 380 10,5 150 21,5
ЗПК - 105 М 320 16-18 150 22
ЗПК - 105 М - 01 50 11 150 22
ЗПКС 80 130/800 280 11,5±1 130 21
ЗПКС 80 150/800 280 11,5±1 150 21
ЗПКМ 43-02DN 325 10,4 185 10,3
ЗПКМ 54-02DN 523 13 185 13
ЗПКМ 43-02DN
Заряд предназначены для заряжания бескорпусных разрушающихся
малогабаритных перфораторов ПКМР43DN-M.
ЗПК-105М
Высокоэффективный перфораторный заряд ЗПК-105 М разработан
для корпусного перфоратора ПК-105-7.
ЗПК 105-7, ЗПК 105-У
Заряды кумулятивные, предназначены для заряжания корпусных
перфораторов многократного применения ПК-105 М.
