Простые прикладные контроллеры α2
Функциональные блоки 6
6 - 48
6.18 Функциональный блок Shmitt Trigger
Функциональный блок Schmitt Trigger (Триггер Шмитта) сравнивает входное значение с опреде-
ленными верхней и нижней границами. Если выполнены необходимые требования, то выход блока
будет включен или выключен. В функциональном блоке Schmitt Trigger (ST) можно задать три пара-
метра: нижнюю границу, входное значение и верхнюю границу. Они могут быть установлены либо
непосредственно, либо через аналоговые входы
, либо с помощью значений функционального блока.
Если верхняя граница больше нижней, то выход будет включен, когда входное значение достигнет
верхней границы диапазона или превысит ее. Если входное значение уменьшается до нижней гра-
ницы или опускается ниже нее, то выход блока будет снова выключен. (Выход не выключается, когда
входная величина упадет ниже
верхней границы.)
ПРИМЕР: кондиционер должен включаться, если температура в комнате достигнет 23°С и снова
отключаться, если температура упадет до 18°С. При использовании такого блока кондиционер не
будет постоянно переключаться при каждом незначительном изменении температуры.
Если верхняя граница меньше нижней, то способ переключения блока Schmitt Trigger меняется
на противоположный. Если входное значение больше или
равно нижней границе, выход выклю-
чается.
Если входное значение меньше или равно верхней границе, выход включается. Входной контакт
должен быть включен, чтобы зарегистрировать новое значение, полученное с аналогового входа
или от другого функционального блока. Таким образом, входной контакт должен быть включен,
чтобы поменять выходной статус.
Таблица 6.20. Функциональный блок Schmitt Trigger
Функция
Устанав-
ливаемый
элемент
Описание
I Входной контакт функционального блока
Функцио-
нальный
блок
Имеются три параметра для установки.
1) Нижняя граница L:
а) диапазон: от -32768 до 32767 с начальной величиной 0,
б) область аналоговых значений: А01–А08,
в) выходное значение другого функционального блока.
2) Входное значение I:
а) диапазон: от -32768 до 32767 с начальной величиной 0,
б) область аналоговых значений: А01–А08,
в) выходное
значение другого функционального блока.
3) Верхняя граница H:
а) диапазон: от -32768 до 32767 с начальной величиной 0,
б) область аналоговых значений: А01–А08,
в) выходное значение другого функционального блока.
Сравнение будет проводиться, если поступил входной сигнал
Выход

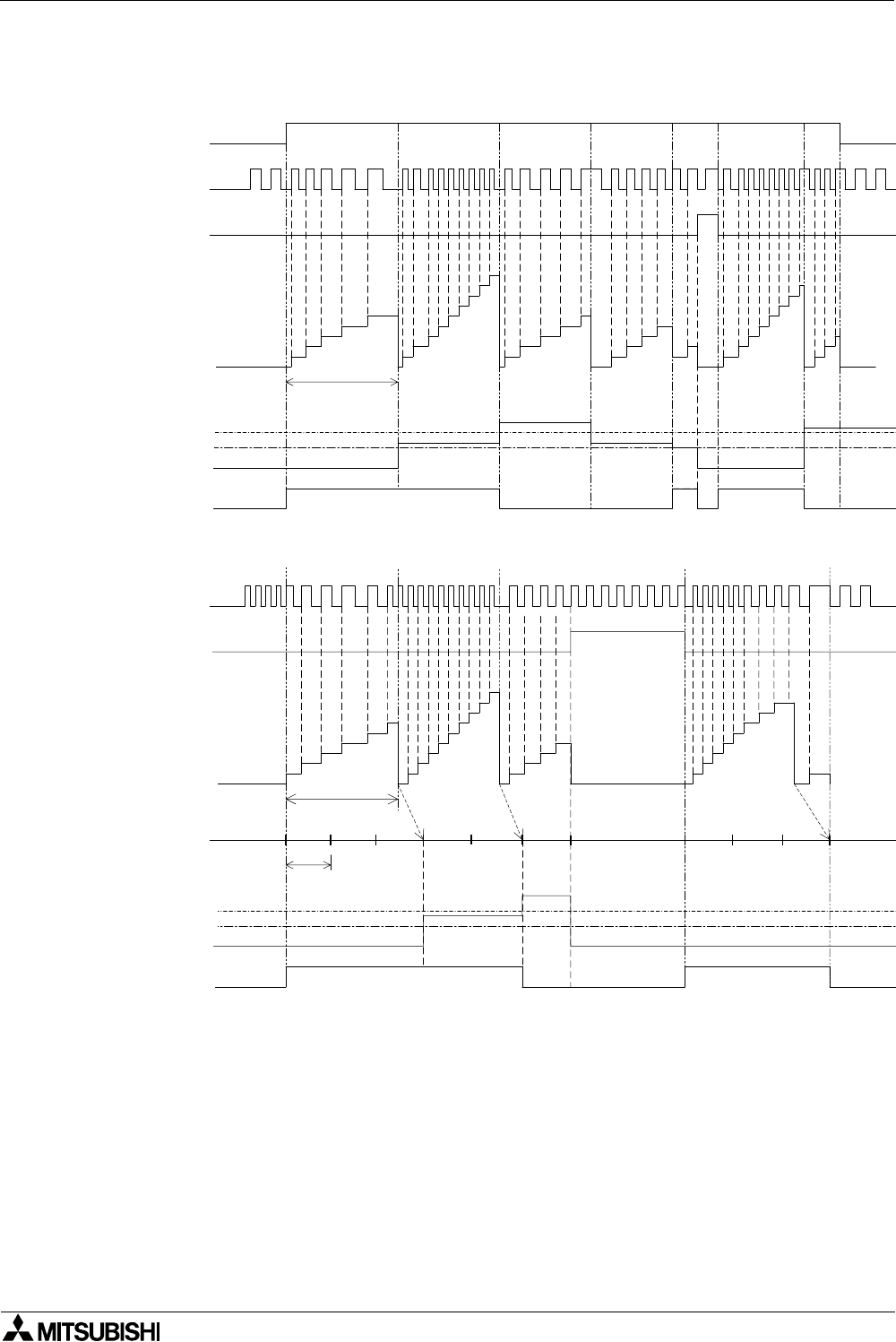

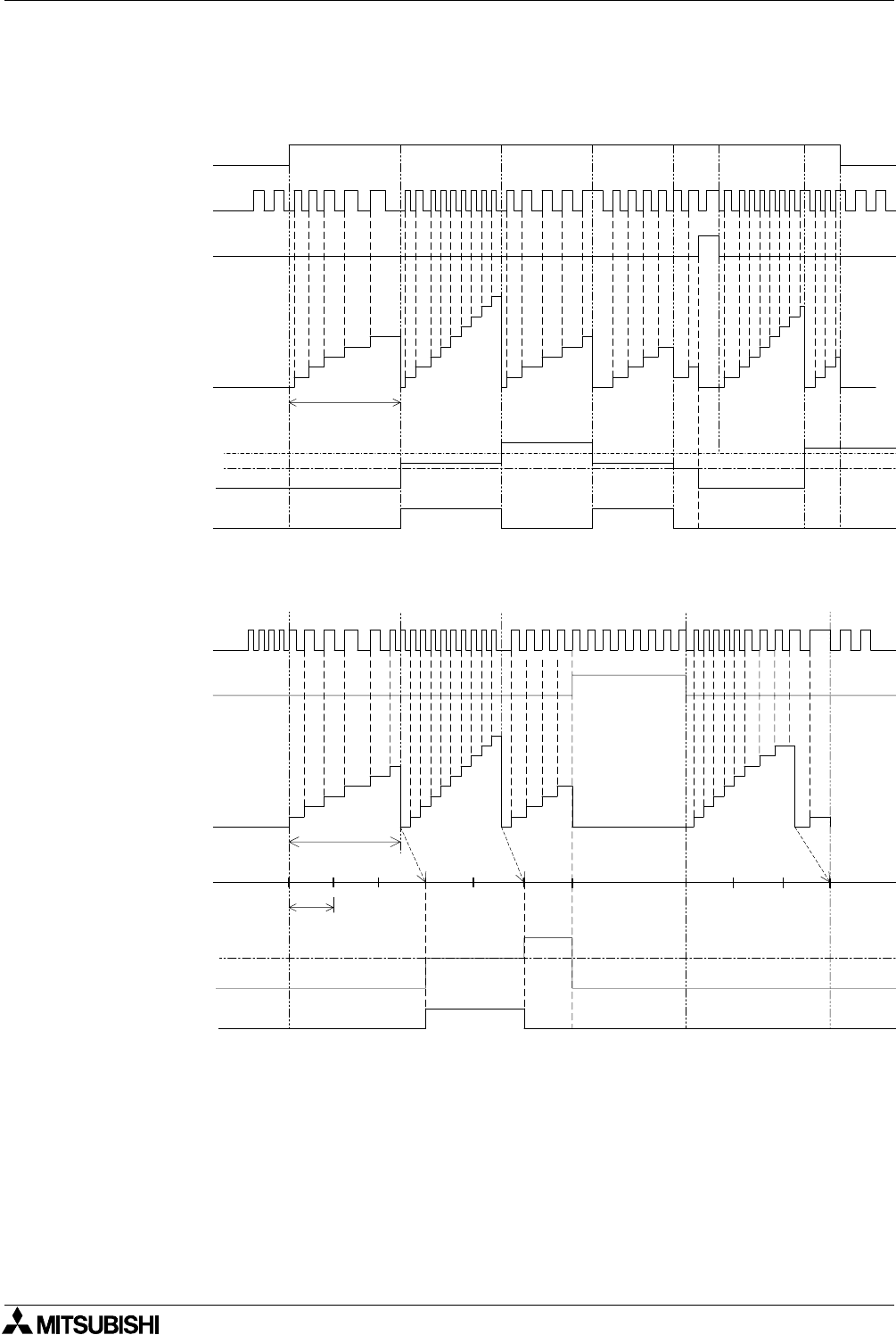

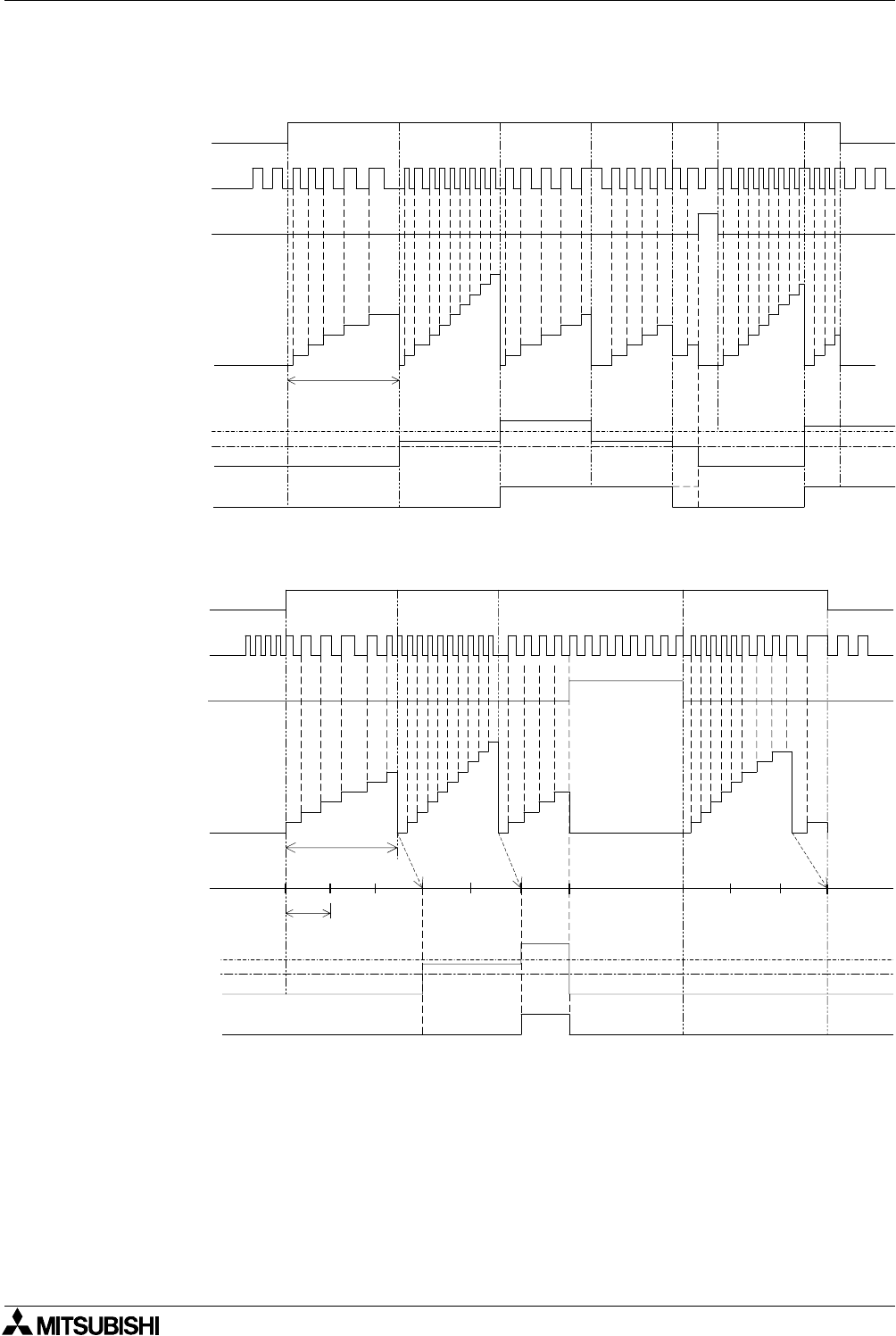

Статус выхода: см. ниже рисунки, демонстрирующие работу триг-
гера Шмитта при различных условиях
000
TS
OI P
