1.
200 50 685 4 3 восточные 10 55 4 400 356 1059 120 / 40
2. 640 156 987 3 4 ------,,----- 12 60 6 564 465 1948 150 / 50
3. 150 70 354 1 2 ------,,----- 8 45 10 276 306 968 200 / 40
4. 97 47 460 2 4 ------,,----- 3 36 7 234 320 1254 100 / 40
5. 123 53 534 2 2 ------,,----- 5 48 5 346 432 1356 150 / 40, 50
6. 106 74 453 3 3 Северные 4 53 8 223 311 842 120 / 40
7. 84 43 248 1 2 -----,,----- 1 56 12 120 229 630 130 / 50
8 143 69 628 3 4 -----,,----- 6 69 3 327 537 947 150 / 50
9. 337 147 763 4 2 -----,,----- 5 58 6 389 634 1864 150 / 40
10 146 87 435 2 3 -----,,----- 12 63 8 218 413 1568 150 / 50
11. 42 24 143 2 - -----,,----- 4 74 3 74 132 645 50, 40 / -
12. 83 42 329 1 5 -----,,---- 3,5 52 11 154 307 981 100 / 40
13. 24 18 186 - 2 -----,,----- 7 49 7 91 162 473 - / 60, 50
14. 33 17 147 1 1 -----,,----- 4 61 5 73 117 503 80 / 50
15. 58 35 387 2 1 западные 5 53 5 164 318 984 150 / 50
16. 67 41 498 2 2 -----,,----- 7 74 4 354 456 1178 170 / 50
17. 112 95 892 3 4 -----,,----- 12 51 14 444 652 2005 200 / 50
1 2 3 4 5 6 7 8 9 10 11 12 13 14
18.
23 14 97 - 1 -----,,----- 3 64 6 45 86 324 - / 50
19. 64 50 428 2 3 -----,,----- 4 56 2 206 365 861 120 / 50
20. 143 89 703 3 4 -----,,----- 5 49 7 328 674 895 150 / 40
21. 90 36 58 2 3 южные 3 66 9 289 474 1569 120 / 50
22. 89 63 299 2 1 -----,,----- 4 57 4 114 207 567 100 / 40
23. 69 48 198 1 2 -----,,---- 3 58 5 95 158 369 90 / 40
24. 83 51 258 1 3 ----,,----- 8 64 10 130 195 571 80 / 50
25. 598 478 2368 4 5 -----,,---- 3 54 3 1500 1980 346 400 / 50
26. 386 256 1578 3 4 ----,,----- 5 61 4 789 923 2386 300 / 50
27. 297 125 873 2 3 ----,,----- 3 47 2 439 639 1362 300 / 50
28. 250 100 467 2 4 ----,,----- 5 42 7 300 387 982 120 / 50
29. 400 300 1000 3 3 ----,,----- 4 40 10 500 820 1600 350 / 50
30. 300 150 800 2 3 ----,,----- 4 50 4 400 600 1500 300 / 50
Примечание:
1. Количество транспорта, необходимого для перевозки эвакуируемых, рассчитывать, исходя из максимальной вместимости
выбранного транспортного средства.
2. Количество домов в конечном пункте эвакуации для: варианта 2, 3, 5, 7, 11, 12, 13, 14, 15, 18, 19, 22,13, 24 – 120, погребов – 60;
для варианта 1, 3, 4, 8, 16, 20, 28 – 160, погребов – 90; - варианта 9, 10, 21, 17, 29, 30 – 160 домов для семей рабочих и
служащих и рассчитать количество 50-ти местных палаток для расселения рабочих, погребов имеется 85; - варианта 17, 25, 26,
29 рассчитать количество домов из условий, приведённых в приложении 2а и 50-ти местных палаток. Расселение произвести в
трёх населённых пунктах. Погребов в них –100.
3. Для каждого варианта рассчитать количество ПРУ и легко возводимых убежищ, необходимых для укрытия рабочих служащих
и членов их семей в загородной зоне и трудозатраты на их возведение, пользуясь «таблицей расхода времени для возведения
укрытий различного вида».
ТАБЛИЦА
РАСХОДА ВРЕМЕНИ ДЛЯ ВОЗВЕДЕНИЯ УКРЫТИЙ РАЗЛИЧНОГО ВИДА.
№
п/п Виды работ
Затраты времени (чел/ час)
Укрытия безврубочной конструкции Укрытия из
При однорядном При двухрядном расположении
расположении мест мест кольцевых фашин
10 чел. 20 чел 10 чел 20 чел 40 чел 10чел 20 чел
1. Разбивка и отрывка котлована
укрытия. 20 34 11 18 47 10 34
2. Заготовка основных
элементовукрытия. 24 40 18 21 50 75 105
3. Возведение укрытия. 86 131 66 86 173 95 150
4. Общие затраты рабочей силы. 130 205 95 125 270 170 155
6. Состав бригады, (чел). 12 20 10 12 20 14 16
7. Обжая продолжительность
строительства, (час). 11 11 10 10 14 15 16
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ:
1. В.П. Журавлёв, Н.С. Серпокрылов, С.А. Пушенко «Охрана окружающей среды в
строительстве», М., «Издательство АСВ», 1995.
2. «Методика расчёта для оценки ядерной и химической обстановки»,
М., «Воениздат», 1977.
3. П.Т. Егоров, И.А. Шляхов, Н.И. Алабин «Гражданская оборона»,
М. «Высшая школа», 1977.
4. «Нормы радиационной безопасности» НРБ – 86.
5. «Безопасность жизнедеятельности», учебник для СПО, под общей редакцией С.В. Белова,
- М., «Высшая школа», 2000
6. П.Т. Егоров, И.А. Шляхов, Н.И. Алабин «Гражданская оборона». Учебник для ВУЗов.
Изд. 3-е. перераб. М., «Высшая школа», 1977.
7. «Основы РСЧС. Приведение в готовность и защита формирований. Специальная
обработка. Эвакуационные мероприятия». Сборник методических разработок по
тематике ГО и ЧС, составитель А.П. Зайцев, М., ТОО – Редакция журнала «Военные
знания», 1997.
8. Выписка из директивы ДНГО – 02 от 27.05.97г. «О планировании мероприятий ГО
в федеральных органах исполнительной власти и организациях РФ». Приложение №3 к
директиве от 27.05.97г. ДНГО – 02.
9. Нормы Государственной противопожарной службы МВД России «Определение
категорий помещений и зданий по взрывопожарной и пожарной опасности», М., 1995.
10. «Охрана труда в машиностроении» Сборник нормативно-технических документов.
Т. 1, 2. – М., «Машиностроение», 1982.
11. «Безопасность жизнедеятельности». Учебник для ВУЗов, под общей редакцией
С.В. Белова. – М., «Высшая школа», 1999.
12. А.А. Воронина, Н.Ф. Шибенко «Безопасность труда в электроустановках».
– М., «Высшая школа»,1984.
13. П.П. Кукин, В.Л. Лапин, Н.Л. Пономарёв «Безопасность жизнедеятельности.
Производственная безопасность и охрана труда», уч. пособие для студентов СПО,
- М., «Высшая школа», 2001.
14. Б.А. Князевский, Н,А, Чекалин “Техника безопасности и противопожарная техника в
электроустановках”. М., “Энергия”, 1973 г.
15. М., ЦИТП, Минстроя РФ, 1991.
16. М.Н. Титов, Л.Т. Егоров “ Гражданская оборона “ М., “Высшая школа “, 1974 г.
17. “ Методика прогнозирования масштабов заражения СДЯВ при авариях (разрушениях) на
химически опасных объектах и транспорте”. Москва 1990 г.
18. Журнал «Основы безопасности жизнедеятельности» № 10 за 1999 год. Статья
В.Емельянова «Методология определения мер по защите при авариях на химически
опасных предприятиях.
СОДЕРЖАНИЕ.
Введение стр. 3
Расчёт доз облучения при проведении работ в чрезвычайных
ситуациях, определение допустимого времени пребывания
в заражённой местности. стр.
Определение границ и структуры зон очагов поражения. стр.
Определение категорий помещений и зданий по взрывопожарной и
пожарной опасности. стр.
Разработка плана ликвидации аварий на промышленных предприятиях. стр.
ОЛЕГ ГИЛЬМУЛЛОВИЧ МУГИН
ТАТЬЯНА АНАТОЛЬЕВНА КОМИССАРОВА
БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
ПРАКТИЧЕСКИЕ РАБОТЫ
(Методическое пособие)
Общая научная редакция –
Ответственный за выпуск - О.В.Скурко
Подп. в печать «_»0 6. 01 г. Тираж_____ Объём_____ Заказ _____
цена договорная
ПРАКТИЧЕСКАЯ РАБОТА №
Расчет заземления в сетях переменного тока
с напряжением до 1000 в.
Электробезопасность должна обеспечиваться конструкцией электроустановок, техническими способами и
средствами защиты, а так же организационными мероприятиями. Для этих целей применяются отдельно или в
сочетании друг с другом следующие технические способы и средства : защитное заземление, зануление, малое
напряжение, блокировка и др.
При повреждении изоляции фазы могут оказаться под напряжением корпуса электрооборудования и
элементы электроустановок и в случае прикосновения к ним вызвать поражение электрическим током.
Напряжение между двумя точками цепи тока, которых одновременно может коснукься человек, называется
напряжением прикосновения.
При пробое изоляции токоведущих частей на корпус, изолированный от земли, он оказывается под
напряжением. В этом случае ток, проходящий через человека,
;
сизчсрч
RRUI
Где R
ч
– сопротивление тела человека;
R
сиз
– сопротивление средств индивидуальной защиты. При их отсутствии R
сиз
= 0.
Для исключения электротравматизма, связанного с переходом напряжения служит защитное заземление.
Защитным зазимлением называется преднамеренное металлическое соединение с заземляющим
устройством элементов электроустановок, нормально не находящихся под напряжением.
При наличии защитного заземления с изолированной нейтралью ток в случае пробоя изолоции пойдет не
только через человека, но и через заземление в землю и далее в следствии несовершенной изоляции, и наличия
емкости к двум другим фазам и, следовательно, ток, проходящий через человека, оказывается меньше, чем в
незаземлённой установке.
1.
2.
3.
4.
5.
При устройстве заземления следует учатывать, что все части, подлежащие заземлению, присоединяют
параллельно к заземляющим шинам.
Требования к устройствам защитного заземления электрооборудования определены Правилами устройства
электроустановок (ПУЭ), в соответствии с которыми они должны устраиваться при номинальном напряжении
380 В и выше переменного и 440 выше постоянного тока. В условиях работ в помещениях с повышенной
опасностью и особо опасных они должны выполнятся в установках с напряжением питания > 42 В переменного
и > 110 В постоянного тока.
Чтобы напряжение на заземлённом корпусе оборудования было минимальным, ограничивают сопротивление
заземления. В установках 380 / 220В оно должно быть не более 4 Ом, в установках 220 / 127В – не более 8 Ом.
Если мощность источника питания не превышает 100кВА, сопротивление заземления может быть в пределах
10 Ом.
Защитному заземлению подлежат металлические части электроустановок, доступные для прикосновения
человека, которые могут оказаться под напряжением в результате повреждения изоляции. Кроме того требуется
заземление зажима вторичной обмотки трансформатора, к которому присоединяется проводник, идущий к
детали ( обратный проводник); корпуса электродвигателей, трансформаторов, аппаратов, светильников,
металлические корпуса передвижных переносныхэлектроприемников, каркасы распределительных, щитов
управления, щитков, шкафов, металлические конструкции распределительных устройств, металлические
оболочки кабелей и проводов, стальные трубы электропроводки.
Различают искусственные и естественные заземлители. Мы рассмотрим только искусственные заземлители
и методику их расчета.
Искусственными заземлителями служат стальные трубы диаметром 25-50 мм и длиной 2 – 3 м со стенками
толщиной не менее 3,5 м ( количество не менее двух), полосовая сталь толщиной не менее 4 мм и сечением не
менее 48 мм при напряжении до 1000 В, а так же проволока диаметром не менее 6 мм.
Заземляющее устройство ( рис. 2) состоит из заземлителя 2, выполненного из металлического проводника
или группы проводников, находящихся в земле и проводника 3, соединяющего заземляемые части
электроустановки 1 с заземлителями.
На практике в большинстве случаев используют не одиночные, а сложные заземлит ели (контуры). При
контурном заземлении заземлит ели распологаются вокруг заземляемого электрооборудования, вблизи его.
С
В
А
1.
3.
I
з
I
ч
2.

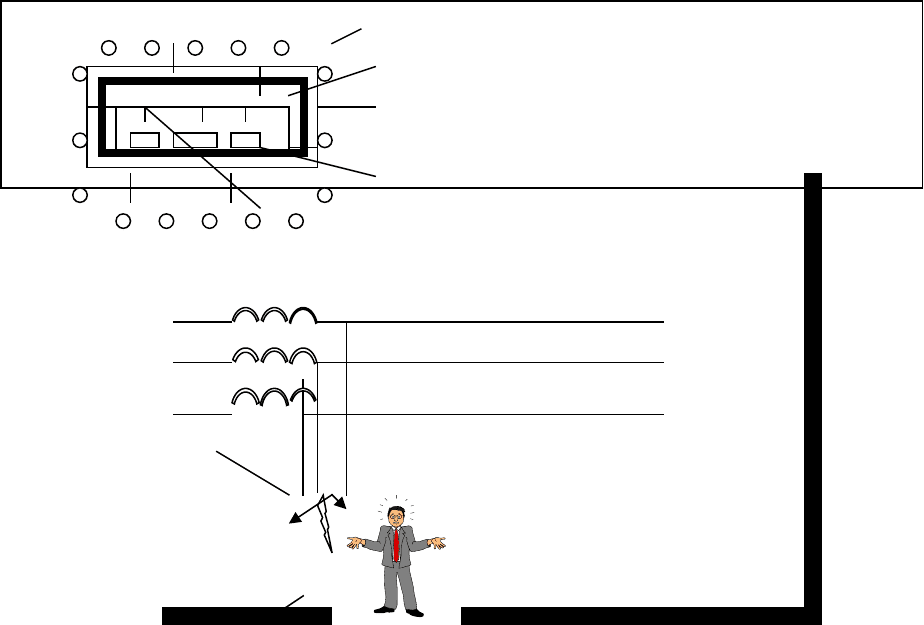

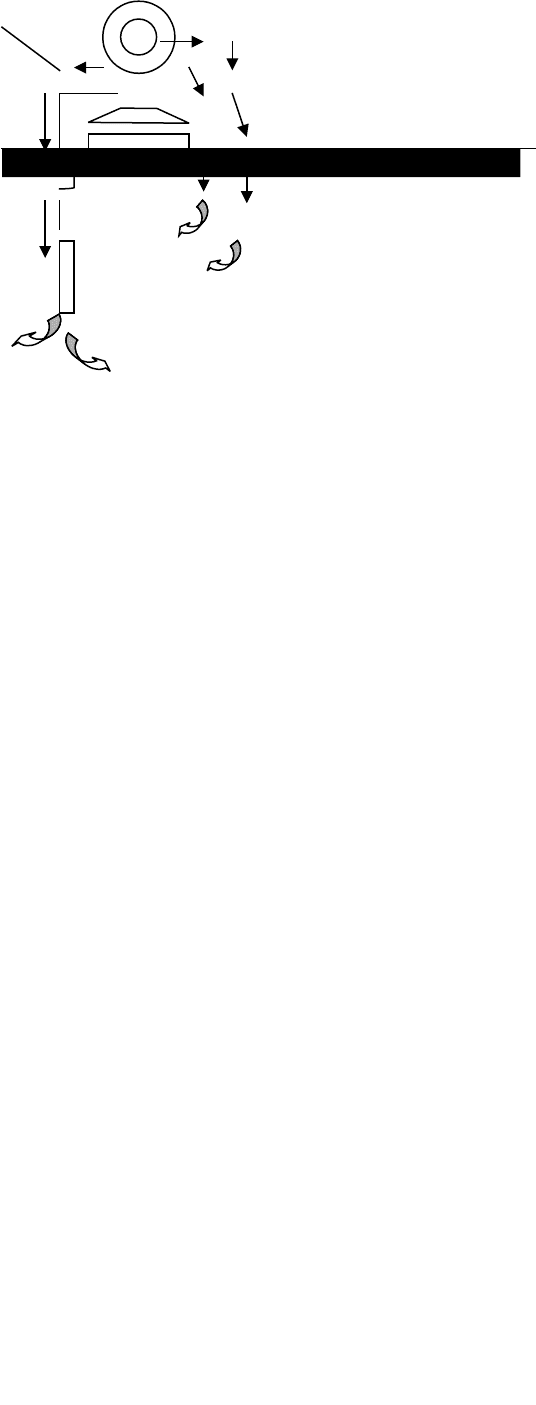

Рис. 2
Принципиальная схема защитного заземления:
1.- Электрическая машина; 2.- заземлитель; 3. – заземляющий провод.
Рис.1
Схема контурного заземления:
1. – заземлит ели; 2. – заземляющая шина; 3. –
соединительная полоса; 4. – заземляемое
электрооборудование; 5. – заземляющий провод.
МЕТОДИКА РАСЧЕТА.
Расчёт заземдяющего устройства заключается в подборе такой конструкции искусственного заземлителя,
при которой выполнялись бы нормы на допустимое сопротивление при наименьших затратах на его
сооружение. Порядок расчёта следующий: выбирается конструкция контура, длина, число вертикальных
электродов (заземлителей) и вычисляется результирующее сопротивление растеканию тока всего заземлителя.
Сопротивление, которое оказывает току земля (грунт), окружающая электрод, называется сопротивлением
растеканию тока или просто сопротивлением заземлителя.
Для определения необходимого количества заземлителей при устройстве контура заземления нужно знать
удельное сопротивление грунта ρ и требуемую ПУЭ величину сопротивления заземляющего устройства.
Сопротивление растеканию тока с заземлителей можно рассчитать лишь приближённо; его точная величина
может быть определена только измерением уже после устройства заземления.
Для расчёта сопротивления растеканию тока (заземлителя) можно пользоваться следующими упрощенными
формулами :
ρ
Труба диаметром 25 – 50 мм R
з
= 0,9 -------- ; (5) [2]
l
ρ
Полоса толщиной 4 мм R
з
= 2,10 ------- ; (6) [2]
Проволока диаметром 6 мм
l
