зависело

от

выбранного масштаба

фокусного расстояния об'ектива,

и, указав пилоту направление полета, пускал фотографический аппарат

в действие

следил

за

правильностью с'емки. Когда намеченный уча-

сток

по

одному направлению

был

пройден, аэрос'емщик давал

по

телефону распоряжение пилоту повернуть назад

и, при

перелете аэро-

плана

над

нужным участком, опять пускал фотографический аппарат

в действие.

При фокусном расстоянии об'ектива фотографического аппарата

сант.,

при

с'емке

высоты

3.000

метров, снимки получались

в масштабе

1 : 10.000, а с

высоты

2.400 м.

масштаб равнялся

1 :8.000.

«По отзывам таксаторов, работавших

по тем и

другим снимкам, первый,

более мелкий, масштаб дает удовлетворительный результат только

в отношении открытых площадей (вырубок, гарей, болот, угодий

и пр.);

в отношении

же

лесонасажденных,

на

основании практики прошлого

года, этого

уверенностью сказать нельзя,

так как

здесь большое зна-

чение имеет

не

только масштаб с'емки,

но и

качество фильмы, бумаги

и самого снимка. Опыт показал,

что

особенно хорошие контрастные

снимки получаются

при

панхроматической фильме

на

глянцевой

бумаге».

При масштабе

1 : 10.000, на

пленке

18 X 24

сант. помещалось

около

400

гект. площади.

один полет, продолжительностью часа

3—Ъ

/%,

можно было произвести

от 100 до 200

снимков,

т.-е.

снять пло-

щадь около

50.000

гект.; каждый снимок должен перекрываться сосед-

ними

на 25—30%

поверхности,

что

необходимо

как для

гарантии пол-

кой с'емки пространства,

так для

монтажа фотопланов

и для

трансфор-

мирования. Указанная скорость аэрос'емки возможна,

но не

всегда осу-

ществима, встречая непреодолимое препятствие

со

стороны погоды,

так

как для

аэрос'емки нужно чистое безоблачное небо

тишина,

а эти

условия редки;

так что в

описываемом опыте

за

четыре месяца было

сделано всего лишь

полезных

для

аэрос'емки полетов.

Смонтированные фотопланшеты,

не

дожидаясь трансформирова-

ния

дешифрирования снимков, передавались таксаторам.

На

получен-

ном фотопланшете таксатор камеральным путем производил разделение

леса

на

участки,

т.-е.

намечал выделы. Прежде всего,

легче всего было

выделение нелесных площадей (болот,

рек,

озер, лугов, пашни

и др.),

рельефно видимых

на

снимке; затем

шли

лесные участки,

не

покрытые

лесом,

—

гари, лесосеки, редины

кулисы

и,

наконец, насаждения,

в которых грубо различали

три

ступени бонитета

возраста, полноту,

а после некоторого опыта

навыка

породу (сосна,

ель,

лиственные).

Затем,

этим фотопланшетом таксатор отправлялся

в лес для

поверки

выделов

и для

пополнения описания

отношении состава, высоты,

среднего диаметра, запаса, бонитета

добротности.

Сведения, полученные

на

основании аэрофотоснимков

осмотра

леса

натуре, вписывались

ведомость таксационного описа-

ния, переносились

абрисы,

оттуда

на

планшеты,

чем и

заканчива-

— 291 —

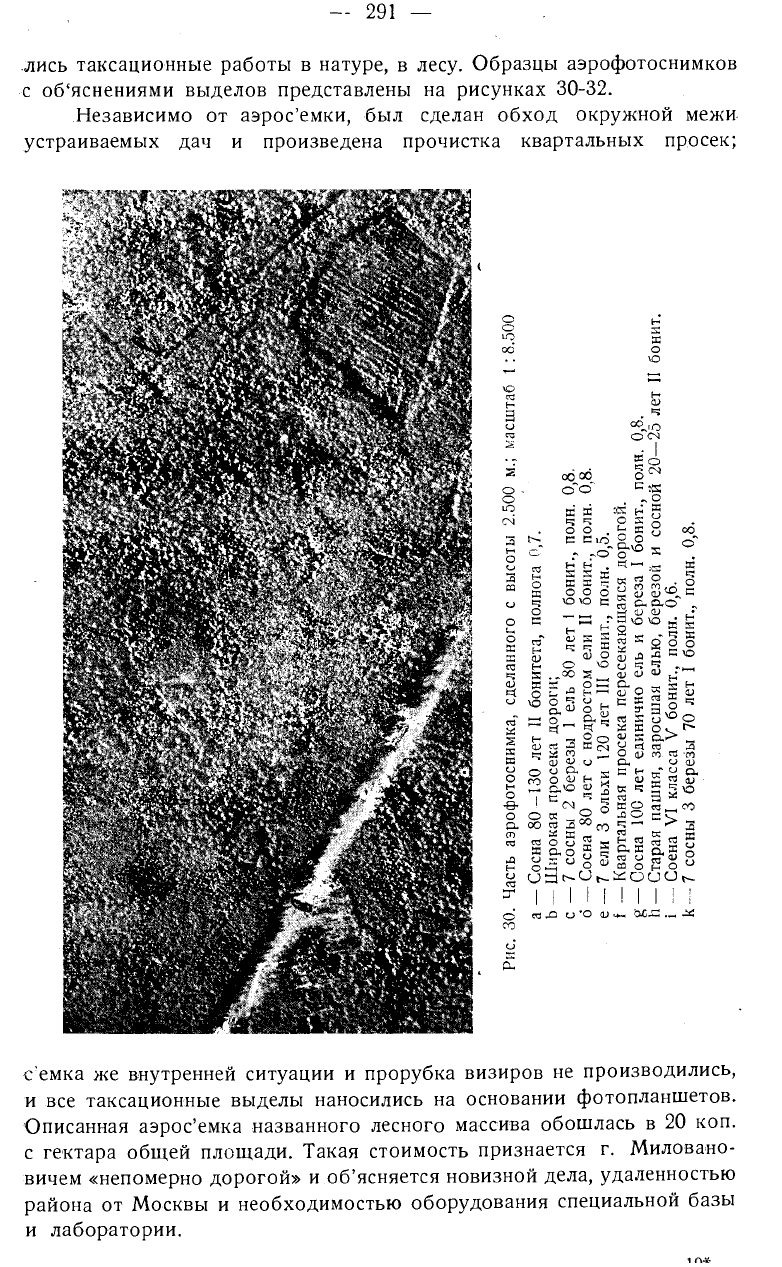

лись таксационные работы в натуре, в лесу. Образцы аэрофотоснимков

с об'яснениями выделов представлены на рисунках

30-32.

Независимо от аэрос'емки, был сделан обход окружной межи

устраиваемых дач и произведена прочистка квартальных просек;

оо оо

о~о"

Я я

ч 5

о о .

С Сю

см

О 3

я °

CI.VO

ч —

Я S е|

ООО

о \о с

о"

Сч О,©

СУ 0J

О ?, У

оЗ о

s _

о S

о о

Р.

« F, г-

ГС J

о."

£ й ^ о

-е-

о о

о. оо

О) ш .

о J н g

«"о §

м 3 =0

си су и

2*° 3

5 э

!t S У

И я

и X

а> го

я g

8>'

§5

"со

~ и » « 8*

з *

Я О га _, со

га " - 3

н га ~

с я о, я

га о га и

со о н о

I М ! I I !

га ^ и

*о си

ч~

™

с'емка же внутренней ситуации и прорубка визиров не производились,

и все таксационные выделы наносились на основании фотопланшетов.

Описанная аэрос'емка названного лесного массива обошлась в 20 коп.

с гектара общей площади. Такая стоимость признается г. Миловано-

вичем «непомерно дорогой» и об'ясняется новизной дела, удаленностью

района от Москвы и необходимостью оборудования специальной базы

и лаборатории.
