Министерство образования и науки Р.Ф.
Пензенский архитектурно-строительный колледж
Отчет
О преддипломной практике специальности 270103
«Строительство и эксплуатация зданий и сооружений»
(повышенный уровень подготовки)
Выполнил:
Студент группы ПД-52
Архипова Ю.В.
Руководитель
практики:
Шумилин Д.В.
2011г.
Содержание:
1. Характеристика…………………………………………………………. 3
2. Сведения о предприятии……………………………………………...... 4
3. Сведения об объекте практики………………………………………. . 5
4. Основные виды выполняемых на объекте работ…………………….. 6
4.1. Земляные работы……………………………………………………… 6
4.2. Монтаж фундаментов…………………………………………………. 6
4.3. Выполнение кладки из камней правильной формы……………. 7
4.4. Установка опалубки……………………………………………………. 8
5. Организация работы и оплата труда………………………………….. 9
6. Организация контроля качества……………………………………… 12
7. Организация охраны труда…………………………………………… 13
8. Права и обязанности мастера…………………………………………. 15
Приложение
17
2
Изм.
Кол.уч.
Подпись
Дата
Лист
270103
Разработал
Архипова Ю.В.
Консультант
Шумилин Д.В.
Отчет о преддипломной практики
специальности 270103 «строительство и
эксплуатация зданий и сооружений
(повышенный уровень подготовки)»
Стадия
Листов
Пензенский архитектурно-
строительный колледж
Лист
№ док.
2. Сведения о предприятии
Пензенское отделение филиал № 4 ВООИ "Чернобылец"
Форма собственности:
ОАО
Категория:
Строительное предприятие
Численность:
380
ИНН:
5836611178
Банк:
Сбербанк РФ, Пензенское отделение
Город:
Пенза
Адрес:
ул. Бекешская, д. 39
Телефоны:
(8412) 42-08-47
(8412) 42-16-72
(8412) 42-19-73
(8412) 42-19-98
(8412) 42-07-44
Время работы:
С 8.00-17.00, перерыв с 12.00-13.00. Выходной: суббота, воскресенье.
Контактное лицо:
директор Журавлѐв Валентин Михайлович
1-ый зам.директора Полунов Яков Абрамович тел.: (8412) 42-19-98
гл.бухгалтер Семѐнова Татьяна Ильинична тел.: (8412) 42-08-47
2-ой зам. директора Сесин Алексей Васильевич тел.: (8412) 42-07-44
начальник коммерческого отдела Швецов Владимир Владимирович
тел.: (8412) 42-16-72
Виды деятельности
Услуги
Производство
Комплектация строящихся объектов
Строительство жилых и промышленных объектов
Столярные изделия
Ремонтные работы
Изм.
Лист
№ докум.
Подпись
Дата
Лист
4
270103
3.Сведения об объекте практики.
Жилой дом №20а по ул. Пушкина/Шевченко представляет собой
односекционное 9-ти этажное здание с цокольным этажом, где расположены
хозяйственные кладовые для жильцов дома и с «холодным» чердаком.
Здание каркасно-монолитное, с безбалочным перекрытием, поэтажными
наружными стенами из кирпича толщ. 250мм. Утепление - по системе
наружной теплоизоляции «Сартексим-Термо П» с защитно-декоративным
внешним слоем из минеральной штукатурки. В качестве теплозащитного
материала используются плиты пенополистирольные. Высота этажей-3,0м.
Цокольный этаж имеет 2 обособленных выхода непосредственно
наружу, а также окна для дымоудаления. Количество хоз.кладовых
соответствует количеству квартир в доме. Кроме этого в цокольном этаже
имеется электрощитовая, дворницкая, кладовая уборочного инвентаря,
техпомещения, колясочная. Цокольный этаж связан с жилыми этажами
лифтом. Вход в лифт через тамбур-шлюз с подпором воздуха при пожаре.
Цокольный этаж связан также с подземной автостоянкой через тамбур-
шлюз с подпором воздуха при пожаре.
На этаже запроектированы 4 квартиры: две 2-х комнатные и две 3-х
комнатные, повышенной комфортности с поквартирным отоплением. В
качестве источников теплоты приняты индивидуальные теплогенераторы-
автоматизированные котлы полной заводской готовности на природном
газе с закрытой (герметичной) камерой сгорания. В квартирах все комнаты
изолированные. Каждая квартира имеет лоджии.
Здание оборудовано лифтом с размерами кабины 1100x2100мм,
мусоропроводом. Из лестничной клетки предусмотрены выходы на кровлю,
на чердак, в машинное помещение лифта и в помещение для дезинфекции
мусоропровода.
Во внутренней отделке применяются современные отделочные
материалы: помещения входной группы-тамбуры, лестничные
клетки.
Изм.
Лист
№ докум.
Подпись
Дата
Лист
5
270103
4. Основные виды выполняемых на объекте работ.
4.1.Земляные работы
При строительстве любого здания или сооружения, прокладке инженерных
коммуникаций, планировке и благоустройстве территорий ведут
переработку грунта: его разработку, перемещение и укладку в сооружение.
Виды земляных сооружений (рис. V. 1)
I — поперечный профиль выемок: а — траншея прямоугольного профиля; б — котлован
(траншея) трапецеидальной формы; в — профиль постоянной выемки; II — сечения
подземных выработок: г — круглой; д — прямоугольной; III — профили насыпи: е —
временной; ж — постоянной; IV—обратная засыпка: з — пазух котлована; и — траншеи;
1—бровка откоса; 2 — откос; 3 — берма; 4 — основание откоса; 5 — дно выемки; 6 —
банкет; 7—нагорная канава
В гражданском строительстве земляные работы выполняют при устройстве
траншей и котлованов, при возведении земляного полотна дорог, планировке
площадок. Все эти земляные сооружения (рис. V. 1) создают путем
образования выемок в грунте или возведения из него насыпей.
4.2. Монтаж фундаментов
Монтаж ленточных фундаментов. Ленточные фундаменты обычно
выполняют из железобетонных блоков — подушек и уложенных по ним
одного или нескольких рядов стеновых балок, которые могут являться
также и блоками стен подвалов.
Установке блоков предшествует разбивка осей фундаментов, которую
начинают с перенесения осей здания на основание (рис. X19, а). Для этого
на обноске натягивают осевые струны и с помощью отвесов переносят
точки их пересечения на дно котлованов и траншей. От этих точек
отмеряют проектные размеры фундаментов и закрепляют их
Изм.
Лист
№ докум.
Подпись
Дата
Лист
6
270103
металлическими штырями так, чтобы натянутая между ними проволочная
причалка находилась на 2...3 мм дальше боковой грани ленточного фунда-
мента.
Монтаж блоков-подушек (рис. Х.19, б) начинают с укладки угловых
блоков-подушек, которые являются маячными, а также промежуточных
маячных блоков на расстоянии около 20 м между ними, преимущественно
в местах примыкания поперечных стен к продольным.
Х.19. Монтаж ленточных фундаментов
а — перенесение осей фундаментов на дно котлована; б —схема установки блоков-подушек; / —
поперечная ось; 2 — продольная ось; 3 —точки пересечения осей; 4 — обноска; 5 — осевая струна;
6 — штыри для крепления прово-локн-причалки; 7 —причалка; 3 —отвес; 9 — четырехветиевой
строп; 10 — маячный блок
4.3. Выполнение кладки из камней правильной формы.

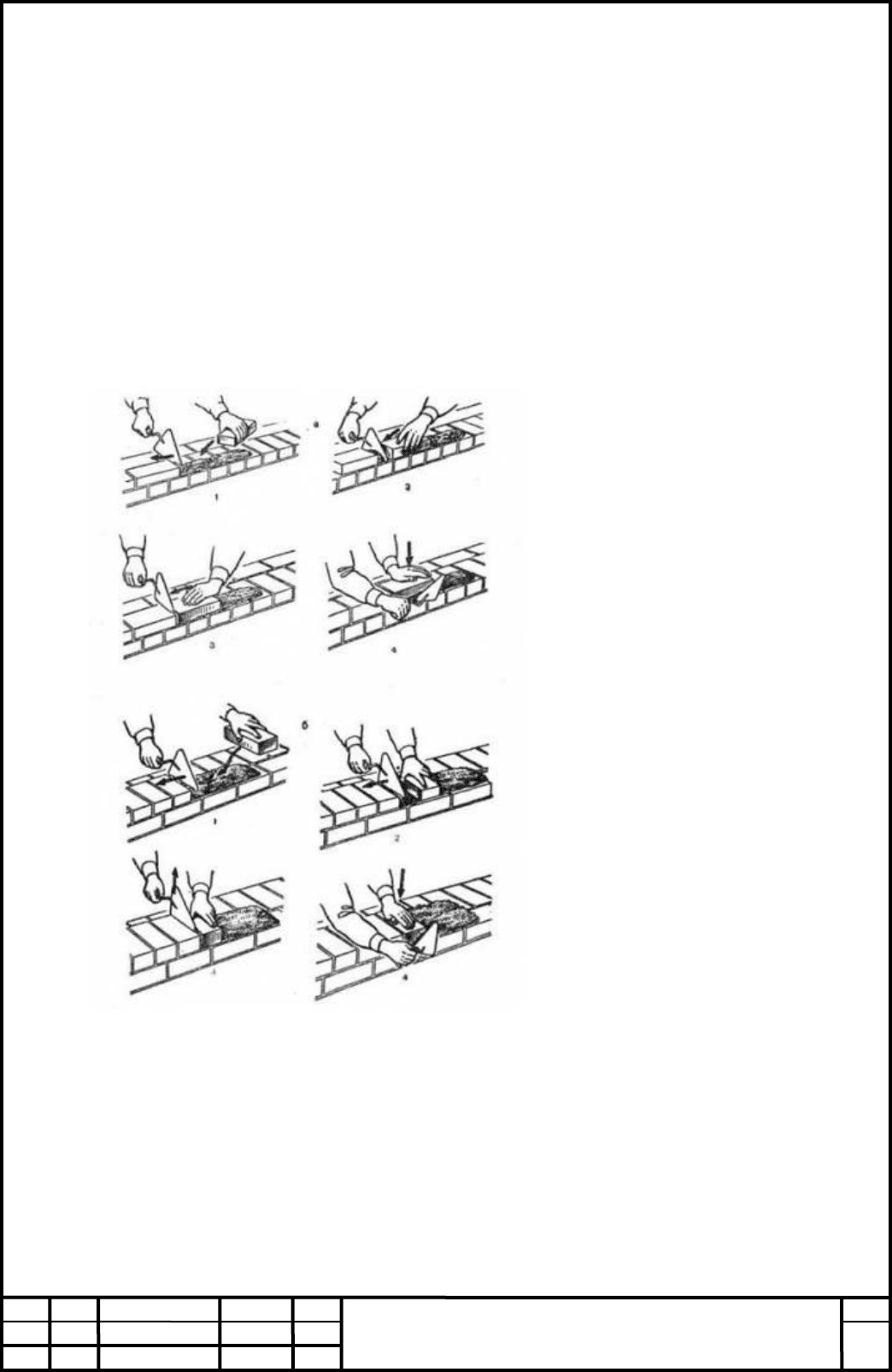

Кладку стен из кирпича выполняют сплошной или облегченной. Стены
зданий из камней правильной формы могут быть толщиной в 1/2
кирпича, 1, 1 1/
2
, 2, 2 1/2, 3 кирпича и т.д. Вертикальные швы кладки
бывают толщиной 8...15 мм, а горизонтальные—10...15 мм. С учетом тол-
щины швов расчетные толщины стен будут составлять 120, 250, 380, 510,
640 и 770 мм. С учетом толщины горизонтальных швов в 1 м кладки по высоте
из кирпича толщиной 65 мм укладывается 13 рядов.
Кирпичи и камни правильной формы укладывают в определенном
порядке, который составляет определенную систему перевязки швов.
Наиболее распространенные системы перевязки: для стен и простенков —
однорядная и многорядная, для столбов и простенков шириной до 1 м—-
трехрядная.
Однорядная (цепная) система перевязки образуется чередованием тычковых
и ложковых рядов. При этом поперечные вертикальные швы смещены на
четверть кирпича, а продольные вертикальные швы перевязаны на
Изм.
Лист
№ докум.
Подпись
Дата
Лист
7
270103
полкирпича. Такая система перевязки отличается простотой исполнения и
высокой прочностью кладки, однако по сравнению с другими системами
требует больших затрат труда, более квалифицированных каменщиков и
большего числа целых кирпичей.
Многорядная система перевязки имеет тычковые ряды через пять или три
ложковых ряда. При этом поперечные вертикальные швы тычковых рядов
смещены на четверть кирпича, а в ложковых рядах — на полкирпича.
Продольные вертикальные швы (со второго по шестой включительно) не
перевязываются.
4.4. Установка опалубки.
Опалубка состоит из: опалубочных щитов (форм), обеспечивающих форму,
размеры и качество поверхности конструкции; крепежных устройств,
обеспечивающих проектное положение опалубочных щитов и лесов. В
объемы, образованные установленными в проектное положение
опалубочными щитами, укладывают бетонную смесь, где она твердеет,
превращаясь в бетон заданной прочности. После достижения бетоном
требуемой прочности, опалубку удаляют — производят распалубливание.
Изм.
Лист
№ докум.
Подпись
Дата
Лист
8
270103
5. Организация работы и оплата труда
Эффективная организация труда предусматривает его разделение и
кооперацию, соответствующую расстановку людей в процессе
производства, организацию рабочих мест и их обслуживание.
Для успешного выполнения строительных процессов необходимы
разделение труда между рабочими в соответствии с их квалификацией и
организация их совместной работы. Поэтому строительные процессы
выполняют звенья или бригады рабочих. В очень редких случаях рабочие
работают в одиночку. Это бывает обычно при выполнении случайных
внеплановых процессов.
В звеньях квалификация рабочих бывает различна. Работа, поручаемая
тому или другому звену, требует от рабочих различной подготовки и
умения. Как правило, наиболее квалифицированные рабочие выполняют ос-
новную, наиболее сложную часть работы, менее квалифицированные —
простую, подсобную работу и являются помощниками ведущих рабочих
звена. Звено обычно состоит из 2...5 рабочих.
Бригада состоит из большего числа рабочих, чем звено, или из
нескольких звеньев. Численный и квалификационный составы звеньев и
бригад устанавливают в зависимости от объема работ и сложности
процессов.
Наиболее распространены в строительстве специализированные и
комплексные бригады. Специализированные бригады организовывают при
выполнении большого объема работ с однородными процессами.
Комплексные бригады, в состав которых входят специализированные
звенья, формируют при необходимости связать организационно простые
процессы в комплексный процесс. Комплексная бригада объединяет обычно
50...60 рабочих различных профессий и специальностей.
Решающее влияние на эффективность труда рабочих оказывает
рациональная организация их рабочего места.
Рабочим местом называют участок фронта работ, в пределах которого
перемещаются участвующие в строительном процессе рабочие. Рабочее место
следует подготовить так, чтобы все необходимые для выполнения процесса
технические средства были расположены с учетом сокращения
непроизводительных движений рабочих и не мешали бы выполнению работ.
Изм.
Лист
№ докум.
Подпись
Дата
Лист
9
270103
Фронт работ — определенный участок строительного объекта, отводимый
звену или бригаде. Размер фронта работ назначают по площади или по
длине объекта или его части. Фронт работ, выделяемый звену, называют де-
лянкой, выделяемой бригаде — захваткой. Размеры делянок и захваток
должны быть такими, чтобы рабочие могли выполнять и перевыполнять
сменное или полусменное задание без перехода на другие участки.
Наибольшее распространение на предприятиях различных форм
собственности получили две формы оплаты труда:
1. Сдельная форма оплаты труда - оплата труда в соответствии с количеством
и качеством изготовленной продукции или выполненной работы по сдельной
расценке. Определение сдельной расценки происходит путѐм деления
тарифной ставки на норму выработки (количество годной продукции,
которое должен изготовить исполнитель в единицу времени).
Сдельная форма заработной платы имеет такие основные системы, как
прямая сдельная, косвенно-сдельная, сдельно-премиальная, сдельно-
прогрессивная, аккордная:
– При прямой сдельной выплата заработной платы прямо пропорциональна
количеству выработанной продукции или выполненной работы. Умножив
сдельную расценку на объѐм выработки, определяют размер заработной
платы.
– При косвенно-сдельной оплачиваются некоторые категории
вспомогательных работников. Их заработок зависит от сдельной заработной
платы основных работников
– При сдельно-премиальной отличие от прямой сдельной является лишь
премия исполнителям помимо заработной платы за количественные или
качественные показатели работы.
– При сдельно-прогрессивной системе часть продукции или работ,
выполненных в связи с перевыполнением установленных норм, оплачивают
по повышенным расценкам. Данную систему фирма применяет там, где
необходимо быстро поднять выработку.
– При аккордной системе труд оплачивается за конечные результаты
производства, за весь объем выполненных работ. В основном применяется
для выплат зарплаты бригаде за определѐнный вид работ.
Изм.
Лист
№ докум.
Подпись
Дата
Лист
10
270103
2. Повременная форма оплаты труда - оплата труда за определѐнное
количество проработанного времени без прямой зависимости от количества и
качества выполняемых работ. Повременная форма имеет в основе две
системы: простую повременную и повременно-премиальную.
– При простой повременной системе учитывается только отработанное
время.
– При повременно-премиальной системе в дополнение к простой
повременной добавляется премия.
На одном и том же предприятии в зависимости от выполняемых работ
варианты применения оплаты труда сотрудников могут быть различны.
Изм.
Лист
№ докум.
Подпись
Дата
Лист
11
270103
