ІЧ—V*

. . і V - Ж

" «в ЫШФ ш ^

;

-' №' 'Щ^яш •

да»

ада к ш-

СХЕМЫ

ОПЕРАЦИОННОГО

КОНТРОЛЯ

КАЧЕСТВА

ДОРОЖНО-

СТРОИТЕЛЬНЫХ

РАБОТ

БУДІВЕЛЬНИК

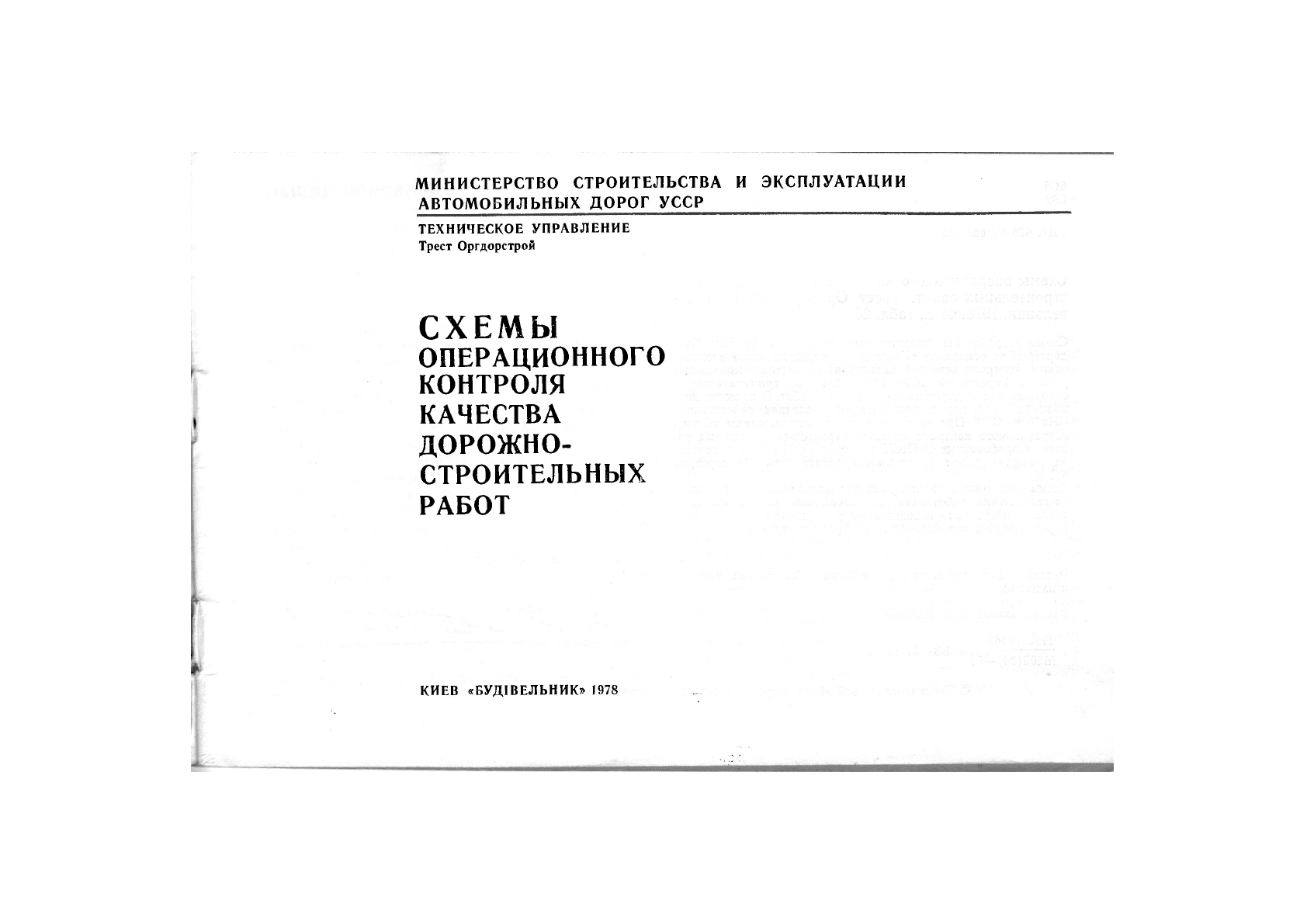

МИНИСТЕРСТВО СТРОИТЕЛЬСТВА И ЭКСПЛУАТАЦИИ

АВТОМОБИЛЬНЫХ ДОРОГ УССР

ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ

Трест Оргдорстрой

СХЕМЫ

ОПЕРАЦИОННОГО

КОНТРОЛЯ

КАЧЕСТВА

ДОРОЖНО-

СТРОИТЕЛЬНЫХ

РАБОТ

КИЕВ «БУДІВЕЛЬНИК» 1978

6С8

С92

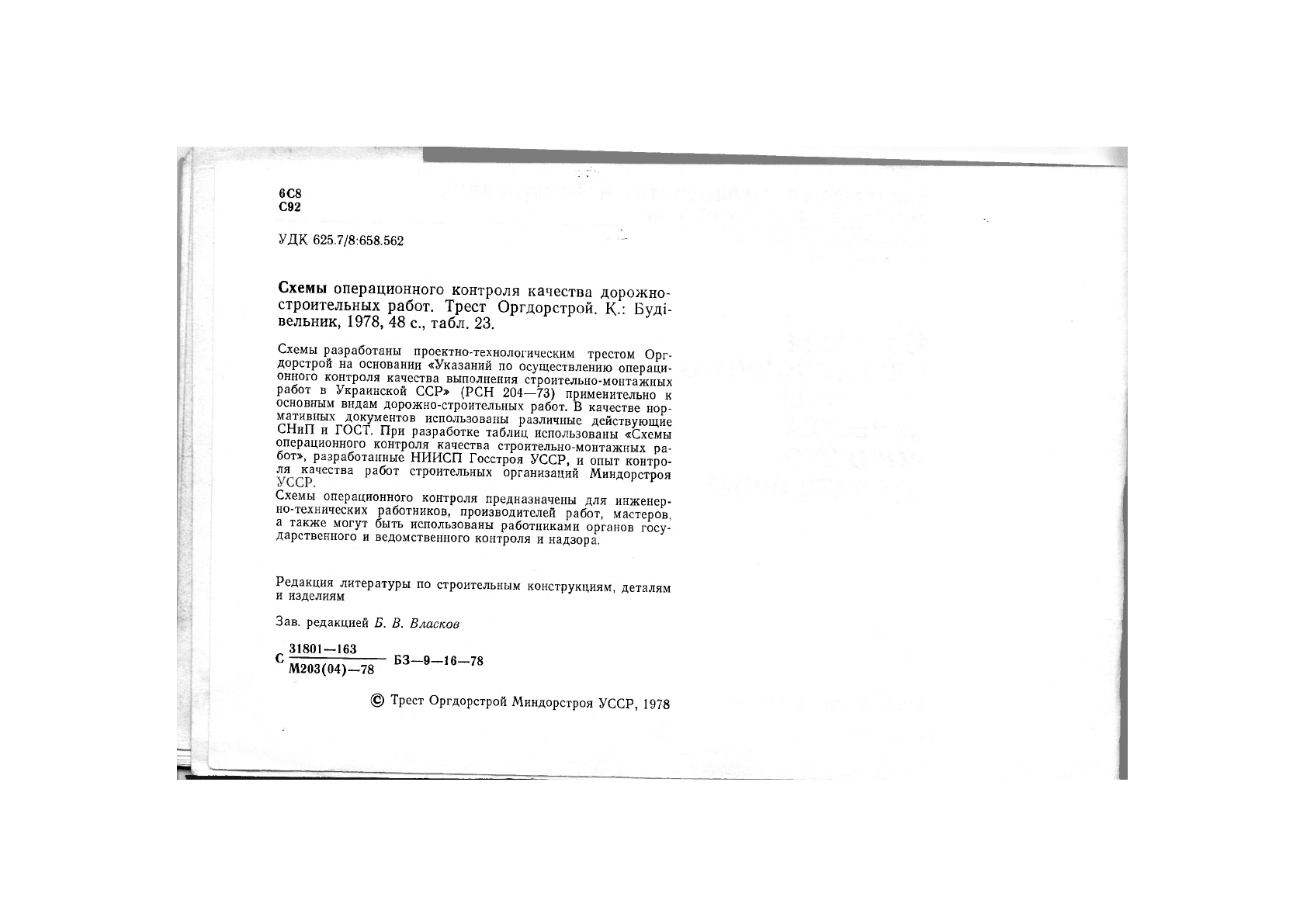

УДК 625.7/8:658.562

Схемы операционного контроля качества дорожно-

строительных работ. Трест Оргдорстрой. К.: Буді-

вельник, 1978, 48 е., табл. 23.

Схемы разработаны проектно-технологическим трестом Орг-

дорстрой на основании «Указаний по осуществлению операци-

онного контроля качества выполнения строительно-монтажных

работ в Украинской ССР» (РСН 204—73) применительно к

основным видам дорожно-строительных работ. В качестве нор-

мативных документов использованы различные действующие

СНиП и ГОСТ. При разработке таблиц использованы «Схемы

операционного контроля качества строительно-монтажных ра-

бот», разработанные НИИСП Госстроя УССР, и опыт контро-

ля качества работ строительных организаций Миндорстроя

Схемы операционного контроля предназначены для инженер-

но-технических работников, производителей работ, мастеров

а также могут быть использованы работниками органов госу-

дарственного и ведомственного контроля и надзора.

Редакция литературы по строительным конструкциям деталям

и изделиям

Зав. редакцией Б. В. В ласков

31801 — 163

М203(04)—78

БЗ

-'6-78

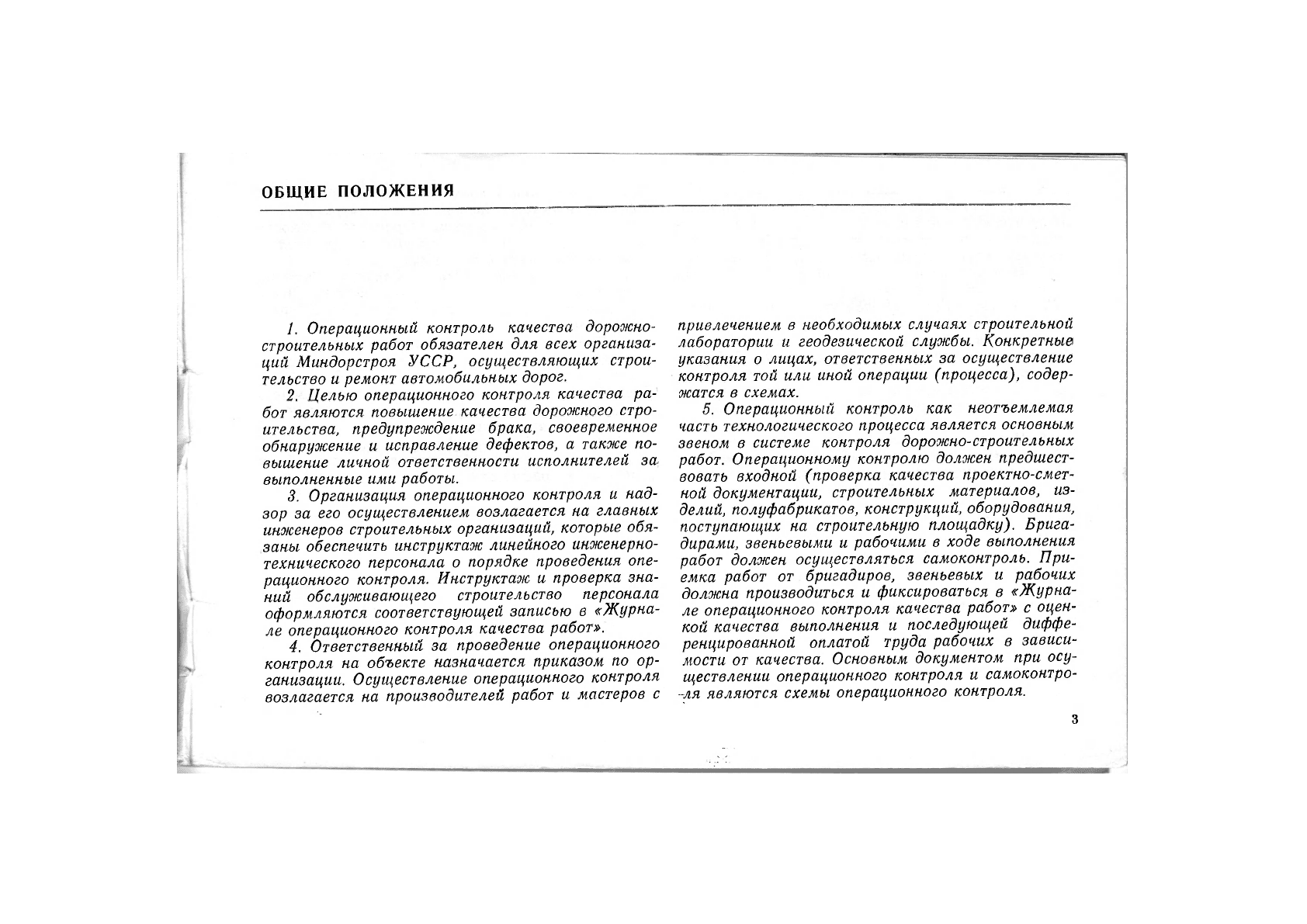

ОБЩИЕ ПОЛОЖЕНИЯ

1. Операционный контроль качества дорожно-

строительных работ обязателен для всех организа-

ций Миндорстроя УССР, осуществляющих строи-

тельство и ремонт автомобильных дорог.

2. Целью операционного контроля качества ра-

бот являются повышение качества дорожного стро-

ительства, предупреждение брака, своевременное

обнаружение и исправление дефектов, а также по-

вышение личной ответственности исполнителей за.

выполненные ими работы.

3. Организация операционного контроля и над-

зор за его осуществлением возлагается на главных

инженеров строительных организаций, которые обя-

заны обеспечить инструктаж линейного инженерно-

технического персонала о порядке проведения опе-

рационного контроля. Инструктаж и проверка зна-

ний обслуживающего строительство персонала

оформляются соответствующей записью в «Журна-

ле операционного контроля качества работ».

4. Ответственный за проведение операционного

контроля на объекте назначается приказом по ор-

ганизации. Осуществление операционного контроля

возлагается на производителей работ и мастеров с

привлечением в необходимых случаях строительной

лаборатории и геодезической службы. Конкретные

указания о лицах, ответственных за осуществление

контроля той или иной операции (процесса), содер-

жатся в схемах.

5. Операционный контроль как неотъемлемая

часть технологического процесса является основным

звеном в системе контроля дорожно-строительных

работ. Операционному контролю должен предшест-

вовать входной (проверка качества проектно-смет-

ной документации, строительных материалов, из-

делий, полуфабрикатов, конструкций, оборудования,

поступающих на строительную площадку). Брига-

дирами, звеньевыми и рабочими в ходе выполнения

работ должен осуществляться самоконтроль. При-

емка работ от бригадиров, звеньевых и рабочих

должна производиться и фиксироваться в «Журна-

ле операционного контроля качества работ» с оцен-

кой качества выполнения и последующей диффе-

ренцированной оплатой труда рабочих в зависи-

мости от качества. Основным документом при осу-

ществлении операционного контроля и самоконтро-

ля являются схемы операционного контроля.

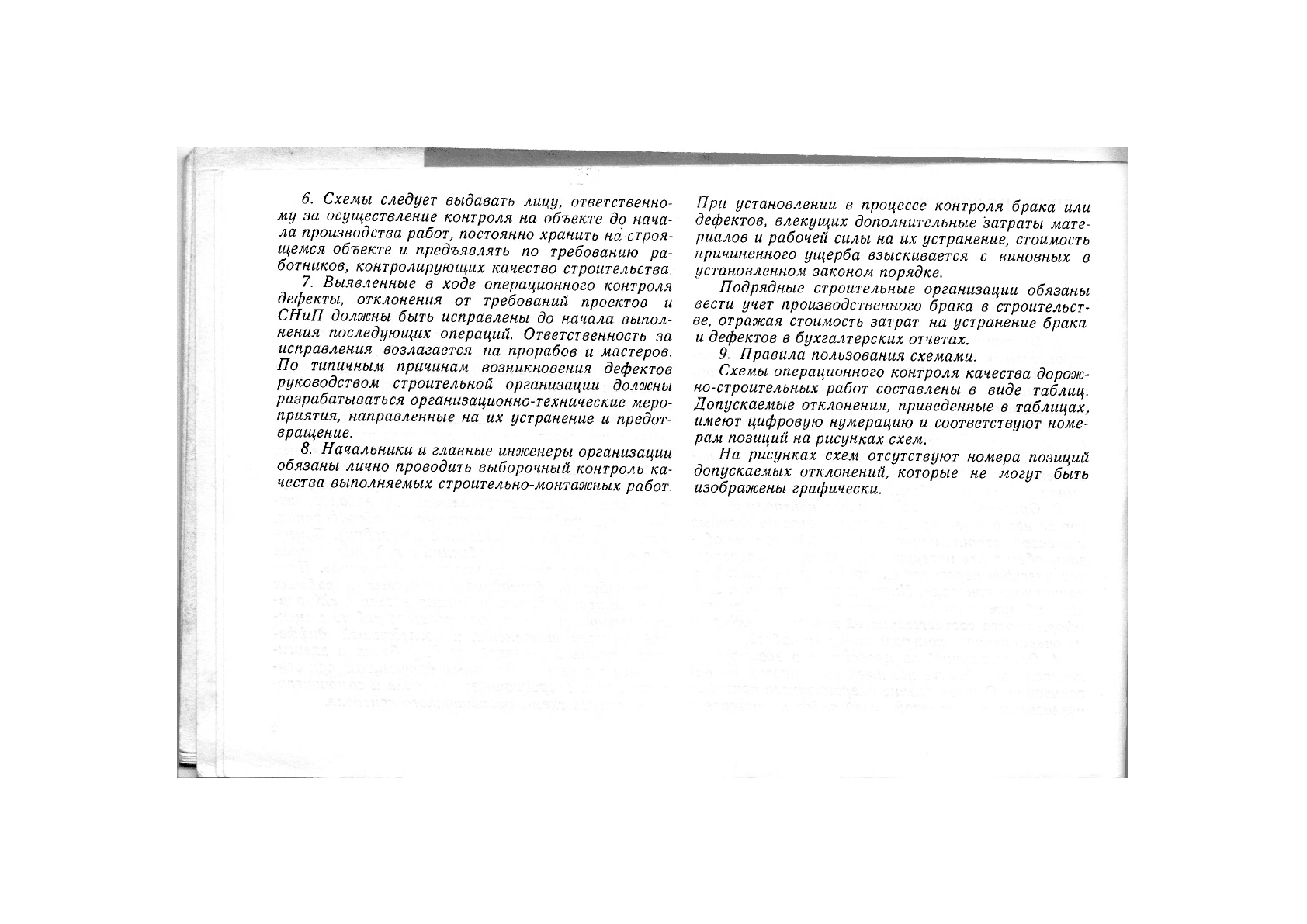

6. Схемы следует выдавать лицу, ответственно-

му за осуществление контроля на объекте до нача-

ла производства работ, постоянно хранить на-строя-

щемся объекте и предъявлять по требованию ра-

ботников, контролирующих качество строительства.

7. Выявленные в ходе операционного контроля

дефекты, отклонения от требований проектов и

СНиП должны быть исправлены до начала выпол-

нения последующих операций. Ответственность за

исправления возлагается на прорабов и мастеров.

По типичным причинам возникновения дефектов

руководством строительной организации должны

разрабатываться организационно-технические меро-

приятия, направленные на их устранение и предот-

вращение.

^ 8. Начальники и главные инженеры организации

обязаны лично проводить выборочный контроль ка-

чества выполняемых строительно-монтажных работ.

При установлении в процессе контроля брака или

дефектов, влекущих дополнительные 'затраты мате-

риалов и рабочей силы на их устранение, стоимость

причиненного ущерба взыскивается с виновных в

установленном законом порядке.

Подрядные строительные организации обязаны

вести учет производственного брака в строительст-

ве, отражая стоимость затрат на устранение брака

и дефектов в бухгалтерских отчетах.

9. Правила пользования схемами.

Схемы операционного контроля качества дорож-

но-строительных работ составлены в виде таблиц.

Допускаемые отклонения, приведенные в таблицах,

имеют цифровую нумерацию и соответствуют номе-

рам позиций на рисунках схем.

На рисунках схем отсутствуют номера позиций

допускаемых отклонений, которые не могут быть

изображены графически.

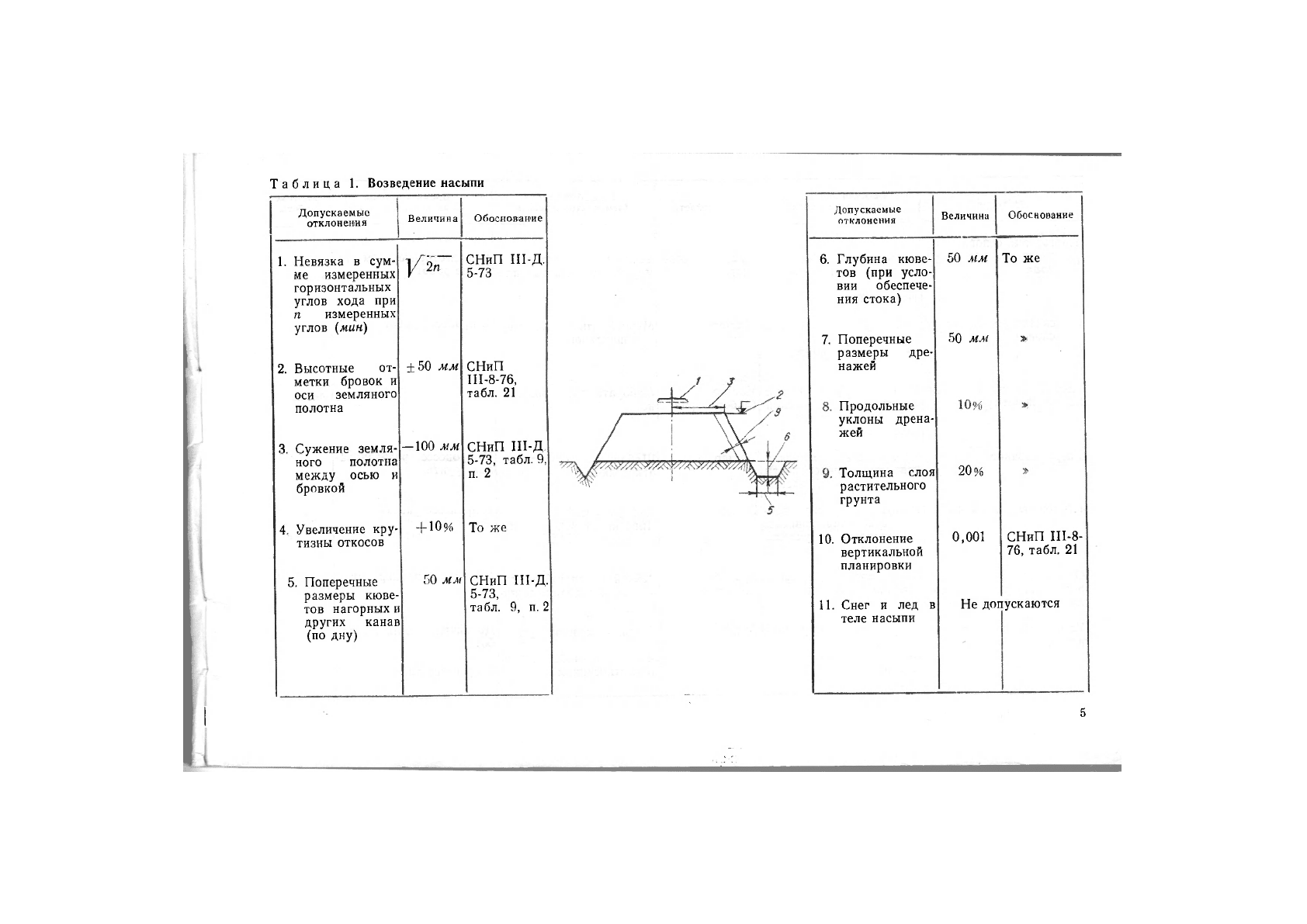

Таблица 1. Возведение насыпи

Допускаемые

отклонения

Величина

Обоснование

1. Невязка в сум-

ме измеренных

горизонтальных

углов хода при

п измеренных

углов (мин)

У~ъГ

СНиП ш-д.

5-73

2. Высотные от-

метки бровок и

оси земляного

полотна

±50 мм СНиП

Ш-8-76,

табл. 21

3. Сужение земля-

ного полотна

между осью и

бровкой

—100 мм

СНиП Ш-Д

5-73, табл. 9,

п. 2

4. Увеличение кру-

тизны откосов

+ 10%

То же

5. Поперечные

размеры кюве-

тов нагорных и

других канав

(по дну)

50 мм

СНиП Ш-Д.

5-73,

табл. 9, п. 2

Допускаемые

отклонения

Величина

Обоснование

6. Глубина кюве-

тов (при усло-

вии обеспече-

ния стока)

7. Поперечные

размеры дре-

нажей

Продольные

уклоны дрена-

жей

Толщина слоя

растительного

грунта

10. Отклонение

вертикальной

планировки

11. Снег и лед в

теле насыпи

50 мм

20%

0,001

То же

СНиП Ш-8-

76, табл. 21

Не допускаются

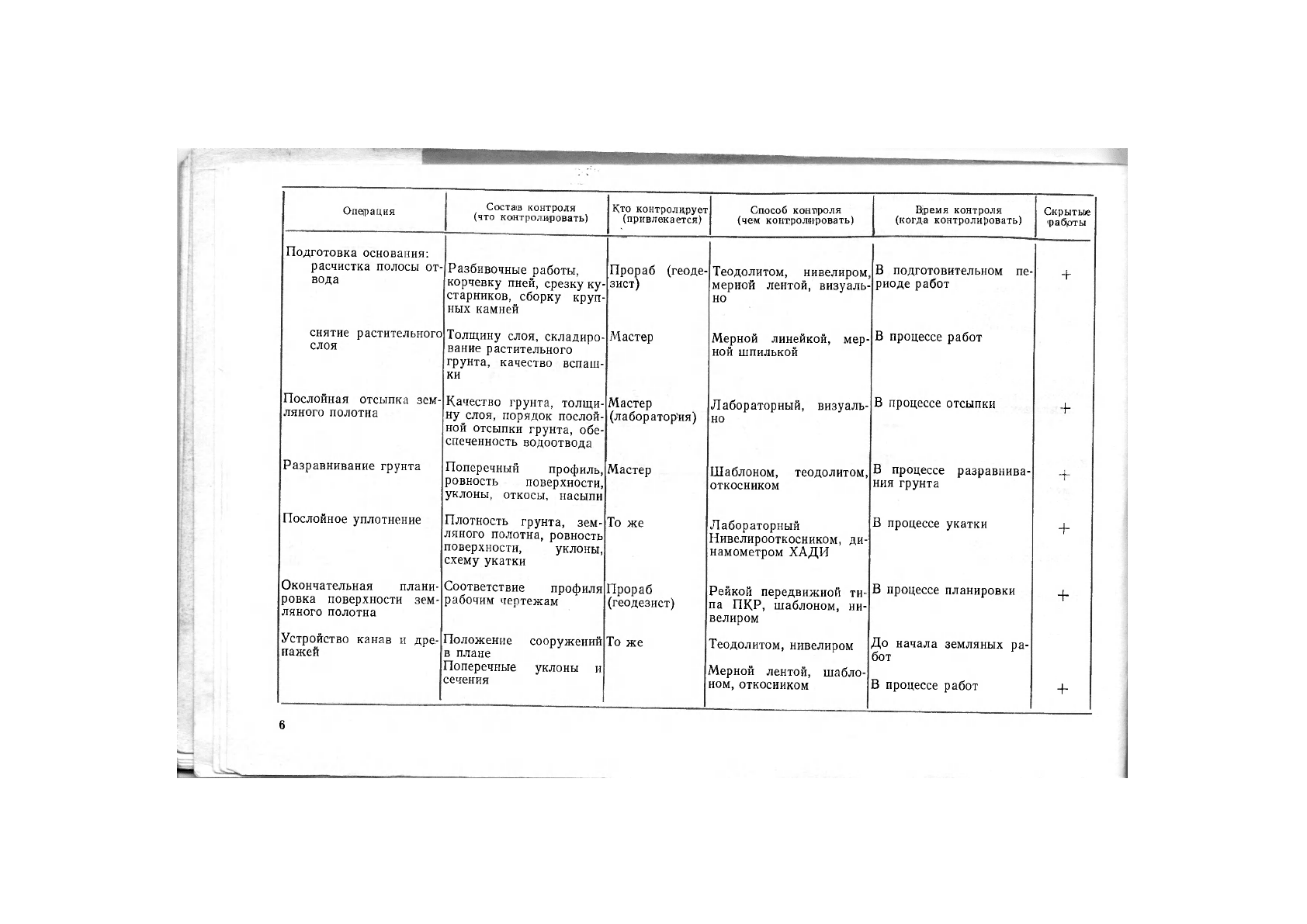

Операция

Состав контроля

(что контролировать)

Кто контролирует

(привлекается)

Способ контроля

(чем контролировать)

В;ремя контроля

(когда контролировать)

Скрытьье

работы

Подготовка основания:

расчистка полосы от-

вода

Разбивочные работы,

корчевку пней, срезку ку-

старников, сборку круп-

ных камней

Прораб (геоде-

зист)

Теодолитом, нивелиром

мерной лентой, визуаль-

но

В подготовительном пе-

риоде работ

снятие растительного

слоя

Толщину слоя, складиро-

вание растительного

грунта, качество вспаш-

ки

Мастер

Мерной линейкой, мер-

ной шпилькой

В процессе работ

Послойная отсыпка зем-

ляного полотна

Качество грунта, толщи-

ну слоя, порядок послой-

ной отсыпки грунта, обе-

спеченность водоотвода

Мастер

(лаборатория)

Лабораторный, визуаль-

но

В процессе отсыпки

Разравнивание грунта

Поперечный профиль,

ровность поверхности,

уклоны, откосы, насыпи

Мастер

Шаблоном, теодолитом,

откосником

В процессе разравнива-

ния грунта

Послойное уплотнение

Плотность грунта, зем-

ляного полотна, ровность

поверхности, уклоны,

схему укатки

То же

Лабораторный

Нивелирооткосником, ди-

намометром ХАДИ

В процессе укатки

Окончательная плани-

ровка поверхности зем-

ляного полотна

Соответствие профиля

рабочим чертежам

Прораб

(геодезист)

Рейкой передвижной ти-

па ПКР, шаблоном, ни-

В процессе планировки

Окончательная плани-

ровка поверхности зем-

ляного полотна

велиром

Устройство канав и дре-

нажей

Положение сооружений

в плане

Поперечные уклоны и

сечения

То же

Теодолитом, нивелиром

Мерной лентой, шабло-

ном, откосником

До начала земляных ра-

бот

В процессе работ

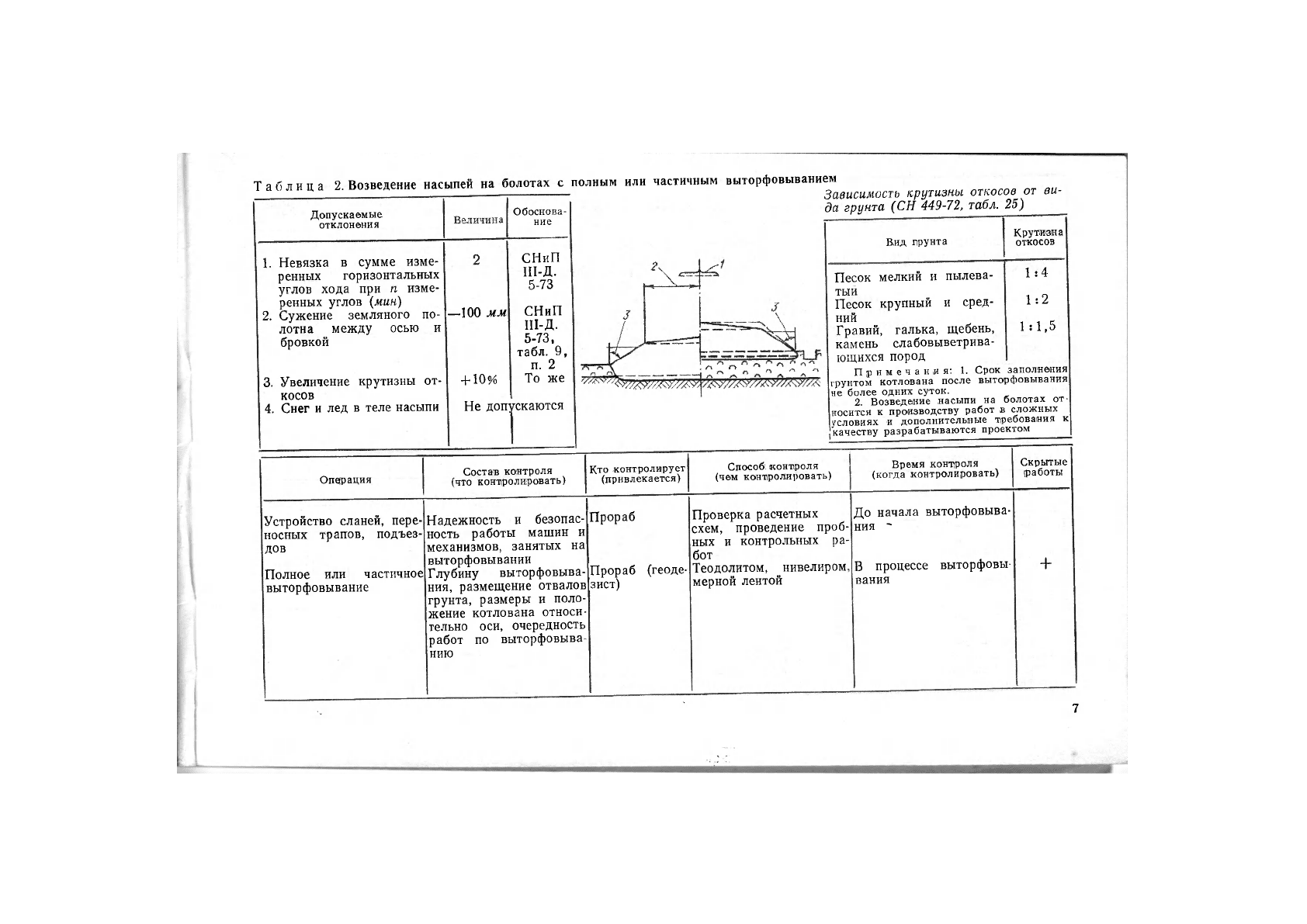

Таблица 2. Возведение насыпей на болотах с

Допускаемые

отклонения

Обоснова-

ние

полным или частичным выторфовыванием

Зависимость крутизны откосов от ви-

да грунта (СН 449-72, табл. 25)

1. Невязка в сумме изме-

ренных горизонтальных

углов хода при п изме-

ренных углов (мин)

2. Сужение земляного по-

лотна между осью и

бровкой

3. Увеличение крутизны от-

косов

4. Снег и лед в теле насыпи

—100 мм

10%

СНиП

ІП-Д.

5-73

СНиП

ІІІ-Д.

5-73,

табл. 9,

п. 2

То же

Не допускаются

Вид лрунта

Песок мелкий и пылева-

Крутиана

откосов

1:4

1:2

1:1,5

тыи

Песок крупный и сред-

ний

Гравий, галька, щебень,

камень слабовыветрива-

ющихся пород

Примечания: 1. Срок заполнения

грунтом котлована после выторфовывания

не более одних суток.

2. Возведение насыпи на болотах от

носится к производству работ в сложных

условиях и дополнительные требования к

'качеству разрабатываются проектом

Операция

Состав контроля

(что контролировать)

Кто контролирует

(привлекается)

Способ контроля

(чем контролировать)

Время контроля

(когда контролировать)

Скрытые

работы

Устройство еланей, пере-

носных трапов, подъез-

дов

Полное или частичное

выторфовывание

Надежность и безопас-

ность работы машин и

механизмов, занятых на

выторфовывании

Глубину выторфовыва-

ния, размещение отвалов

грунта, размеры и поло-

жение котлована относи

тельно оси, очередность

работ по выторфовыва

нию

Прораб

Прораб (геоде-

зист)

Проверка расчетных

схем, проведение проб-

ных и контрольных ра-

бот

Теодолитом, нивелиром

мерной лентой

До начала выторфовыва-

ния -

В процессе выторфовьг

вания

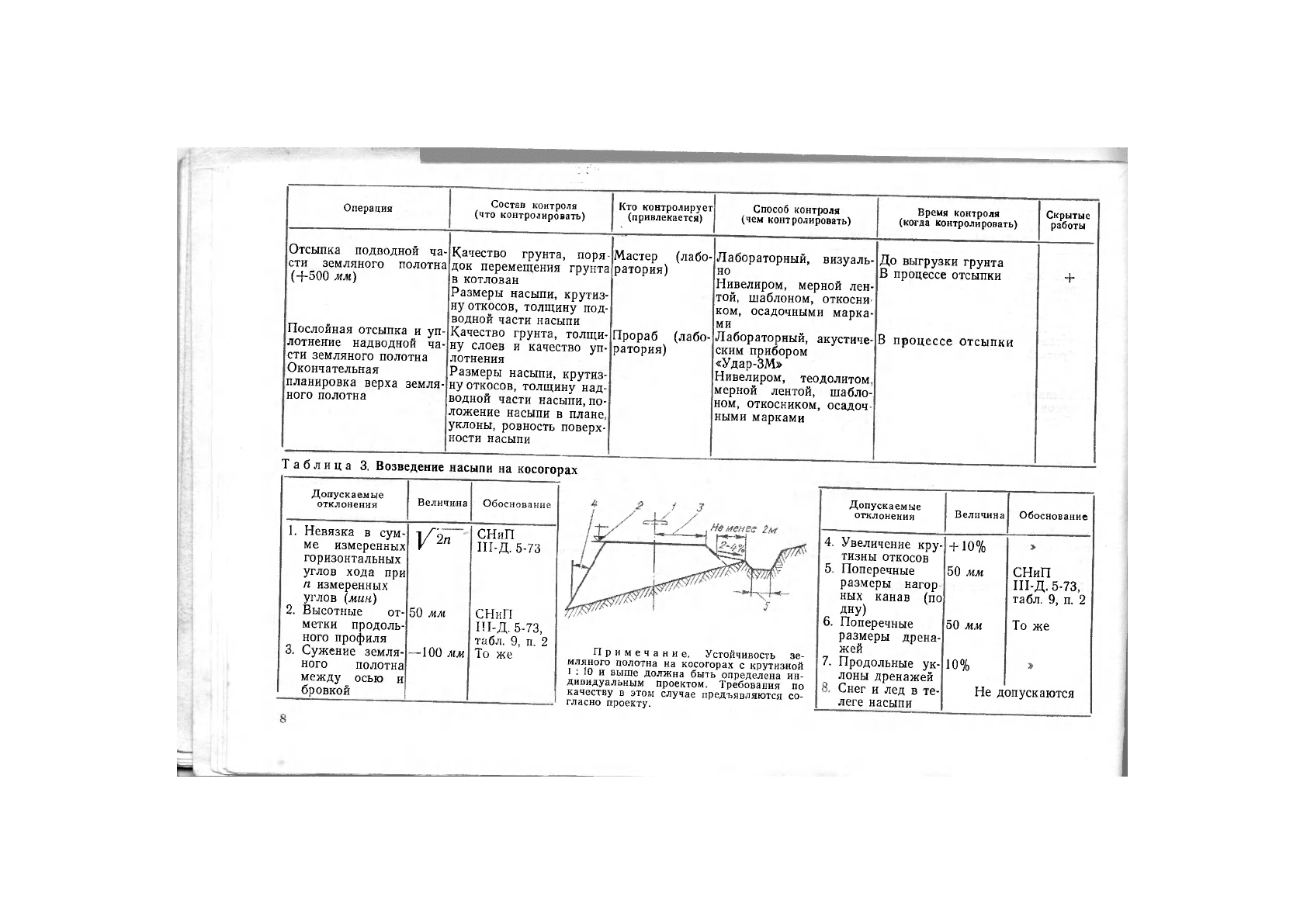

Операция

Состав контроля

(что контролировать)

Кто контролирует

(привлекается)

Способ контроля

(чем контролировать)

Время контроля

(когда контролировать)

Скрытые

работы

Отсыпка подводной ча-

сти земляного полотна

(+500 мм)

Послойная отсыпка и уп-

лотнение надводной ча-

сти земляного полотна

Окончательная

планировка верха земля-

ного полотна

Качество грунта, поря

док перемещения грунта

в котлован

Размеры насыпи, крутиз-

ну откосов, толщину под-

водной части насыпи

Качество грунта, толщи-

ну слоев и качество уп-

лотнения

Размеры насыпи, крутиз-

ну откосов, толщину над-

водной части насыпи, по-

ложение насыпи в плане,

уклоны, ровность поверх-

ности насыпи

Мастер

ратория)

Прораб

ратория)

(лабо- Лабораторный, визуаль-

но

Нивелиром, мерной лен-

той, шаблоном, откоснИ'

ком, осадочными марка-

ми

(лабо- Лабораторный, акустиче-

ским прибором

«Удар-ЗМ»

Нивелиром, теодолитом

мерной лентой, шабло-

ном, откосником, осадоч

ными марками

До выгрузки грунта

В процессе отсыпки

Таблица 3. Возведение насыпи на косогорах

Допускаемые

отклонения

Величина

Обоснование

1. Невязка в сум-

ме измеренных

горизонтальных

углов хода при

п измеренных

углов (мин)

2. Высотные от-

метки продоль-

ного профиля

3. Сужение земля-

ного полотна

между осью и

бровкой

2п

50 мм

-100 мм

СНиП

ІИ-Д. 5-73

СНиП

Ш-Д. 5-73,

табл. 9, п. 2

То же

Примечание. Устойчивость зе-

мляного полотна на косогорах с крутизной

1 : 10 и выше должна быть определена ин-

дивидуальным проектом. Требования по

качеству в этом случае предъявляются со-

гласно проекту.

Допускаемые

отклонения

Величина

4. Увеличение кру-

тизны откосов

5. Поперечные

размеры нагор

ных канав (по

дну)

6. Поперечные

размеры дрена-

жей

7. Продольные ук-

лоны дренажей

Снег и лед в те-

леге насыпи

Обоснование

+ 10%

50 мм

10%

СНиП

ІІІ-Д. 5-73,

табл. 9, п. 2

То же

Не допускаются

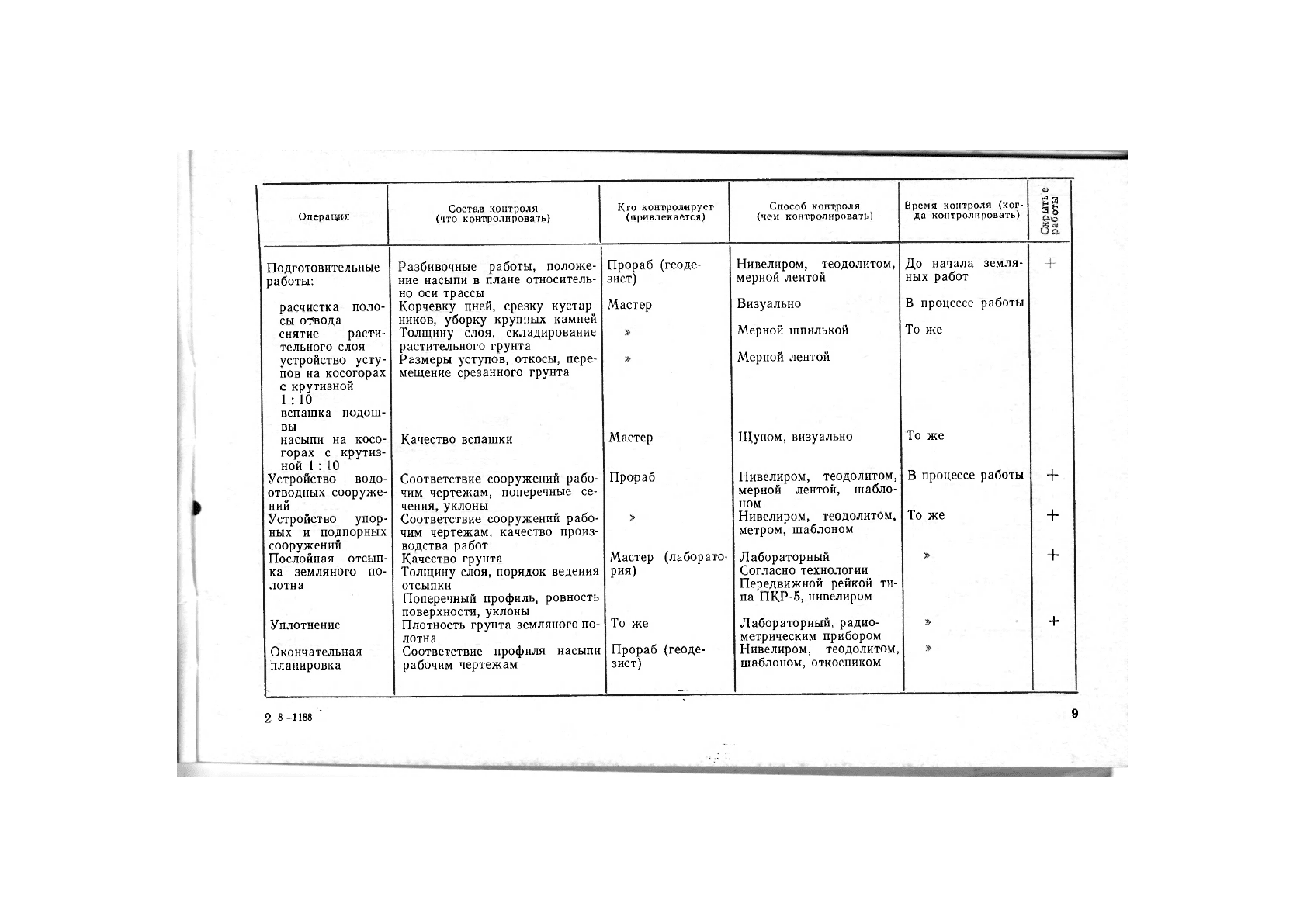

Операция

Соста,в контроля

(что контролировать)

Подготовительные

работы:

расчистка поло-

сы отвода

снятие расти-

тельного слоя

устройство усту-

пов на косогорах

с крутизной

1 : 10

вспашка подош-

вы

насыпи на косо-

горах с крутиз-

ной 1 : 10

Устройство водо-

отводных сооруже-

ний

Устройство упор-

ных и подпорных

сооружений

Послойная отсып-

ка земляного по-

лотна

Уплотнение

Окончательная

планировка

Разбивочные работы, положе-

ние насыпи в плане относитель-

но оси трассы

Корчевку пней, срезку кустар-

ников, уборку крупных камней

Толщину слоя, складирование

растительного грунта

Размеры уступов, откосы, пере-

мещение срезанного грунта

Качество вспашки

Соответствие сооружений рабо

чим чертежам, поперечные се-

чения, уклоны

Соответствие сооружений рабо-

чим чертежам, качество произ-

водства работ

Качество грунта

Толщину слоя, порядок ведения

отсыпки

Поперечный профиль, ровность

поверхности, уклоны

Плотность грунта земляного по-

лотна

Соответствие профиля насыпи

рабочим чертежам

Кто контролирует

(привлекается)

Способ контроля

(чем контролировать)

Время контроля (ког-

да контролировать)

яё

Прораб (геоде-

зист)

Мастер

Прораб

Мастер (лаборато-

рия)

То же

Прораб (геоде-

зист)

Нивелиром, теодолитом,

мерной лентой

Визуально

Мерной шпилькой

Мерной лентой

Щупом, визуально

Нивелиром, теодолитом,

мерной лентой, шабло-

ном

Нивелиром, теодолитом,

метром, шаблоном

Лабораторный

Согласно технологии

Передвижной рейкой ти-

па ПК.Р-5, нивелиром

Лабораторный, радио-

метрическим прибором

Нивелиром, теодолитом,

шаблоном, откосником

До начала земля-

ных работ

В процессе работы

То же

В процессе работы

То же

2 8—1188
