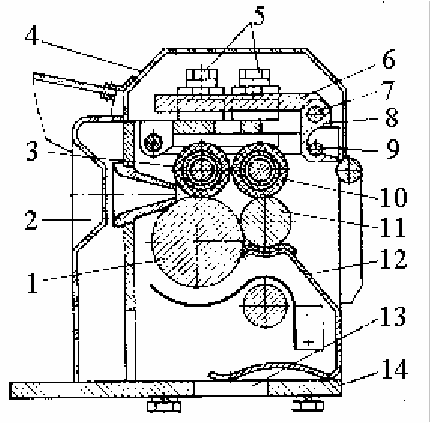

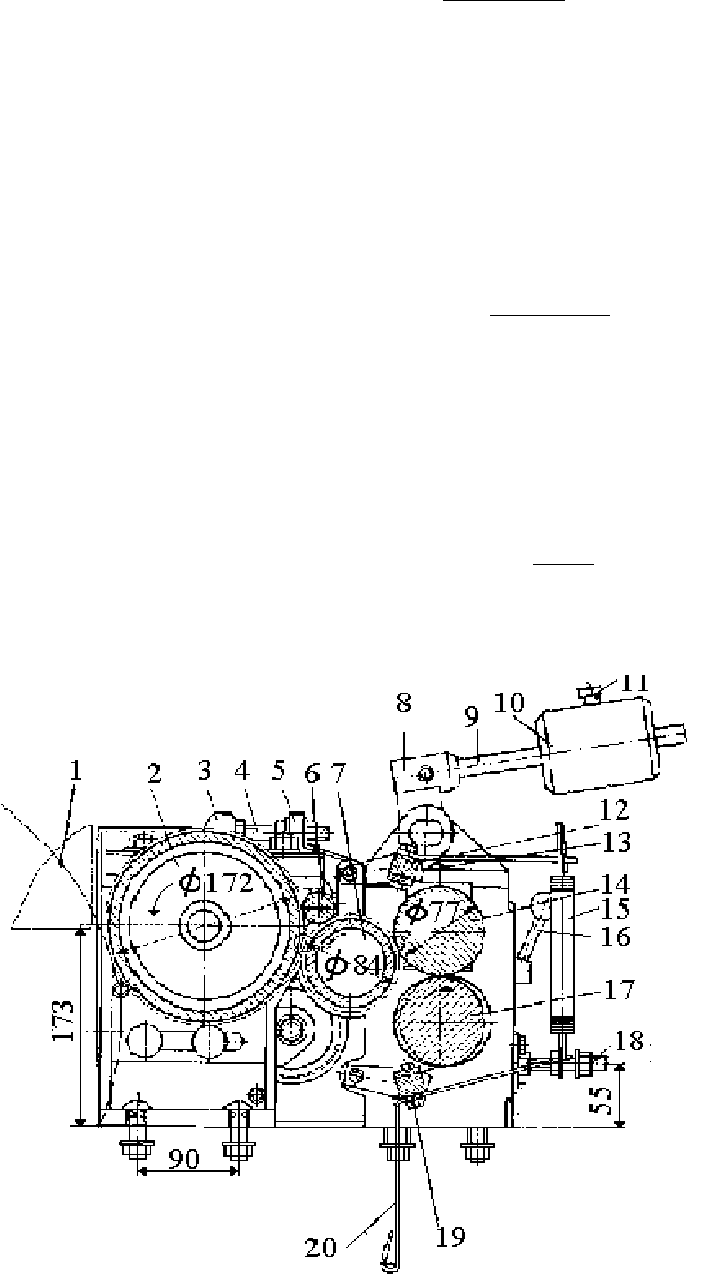

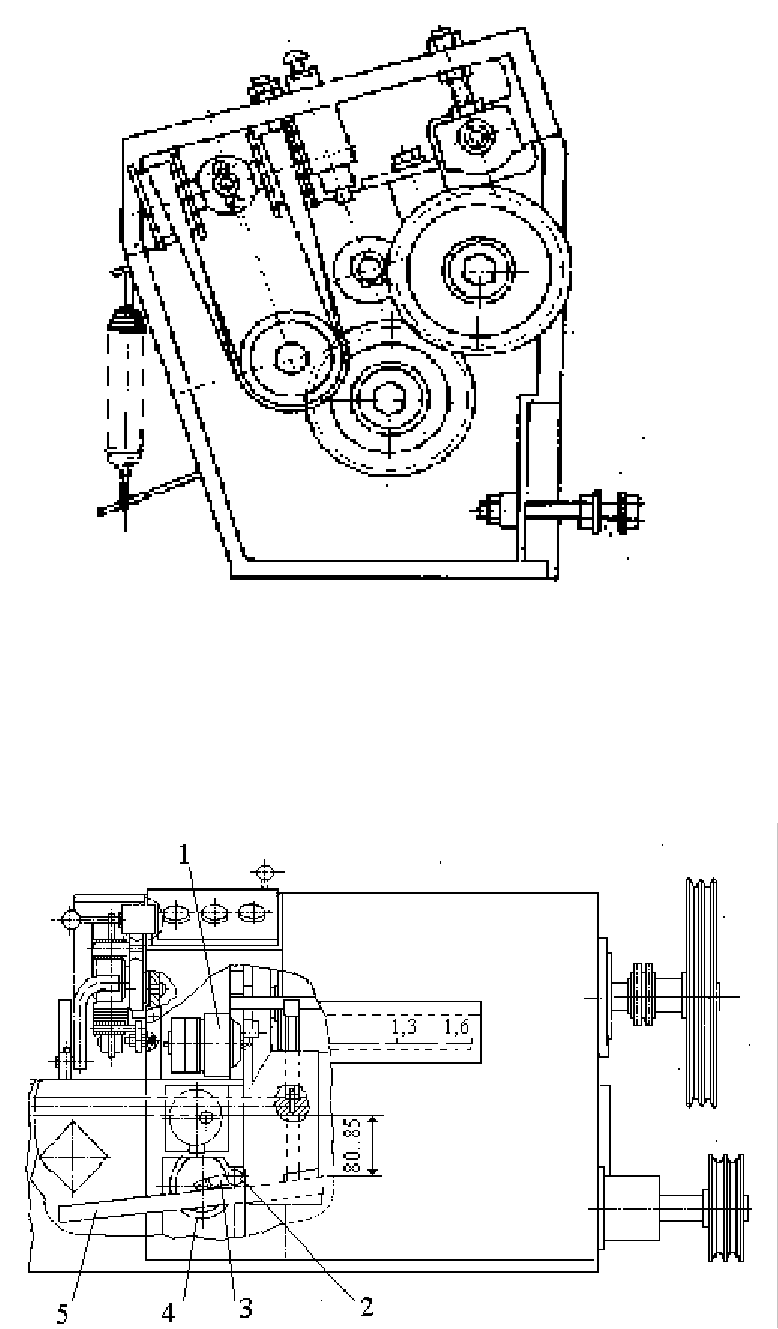

из двух вытяжных пар. Цилиндры вытяжных пар рифленые. Диаметр цилиндра 1
питающей пары равен 60 мм, а цилиндра 11 выпускной пары - 36 мм, прижимные
валики 3 и 10 с эластичными покрытиями нагружены с помощью пружин,
расположенных в стаканах 5, закрепленных в приклоне 6. Валики нагружают,
поворачивая приклон 6 вокруг оси 7. В нагруженном состоянии приклон должен
занимать горизонтальное положение, которое фиксируется запорным рычагом 8.
Если необходимо вынуть прижимные валики, следует поднять за рукоятку
запорный рычаг 8 и освободить его от сцепления с осью 9 . Пух с выпускного
цилиндра снимает чиститель 12, оклеенный сукном. Вытяжной прибор закрыт
кожухом 4, верхняя часть которого откидывается. Пыль из внутренней части
прибора отсасывается через отверстие 13 плиты 14.
Вытяжку в вытяжном приборе можно изменять от 1,07 до 1,72.
Из вытяжного прибора лента поступает в лентоукладчик и укладывается в таз.
На крышке лентоукладчика установлена качающаяся воронка. При утонении
ленты или ее обрыве качающаяся воронка поднимается. При этом рычаг воронки
замыкает контакт микровыключателя, и съемный барабан останавливается.
Питающая и выпускная части машины автоматически останавливаются при
нарушении технологического процесса и техники безопасности в таких случаях, как:
- обрыв или утонение ленты перед лентоукладчиком (замыкание
микропереключателя, расположенного на крышке лентоукладчика);
- забивание лентой пространств а между лентоводом и плющильными
валиками лентоукладчика (замыкание микропереключателя, расположенного в
головке лентоукладчика);
- срабатывание холста (замыкание выключателя на холстовой стойке
машины); снятие любого из ограждений на ходу машины;
- нажатие кнопок аварийного останова, расположенных на холстовой стойке
и пульте станции управления машины.
Повторно систему "питание-выпуск" выключают после устранен ия причин
останова. Нажимают на кнопку "Пуск", а после заправки ленты в лентоукладчик -
кнопку "Быстро".
Механизм съема на современных чесальных машинах несколько видоизменен.

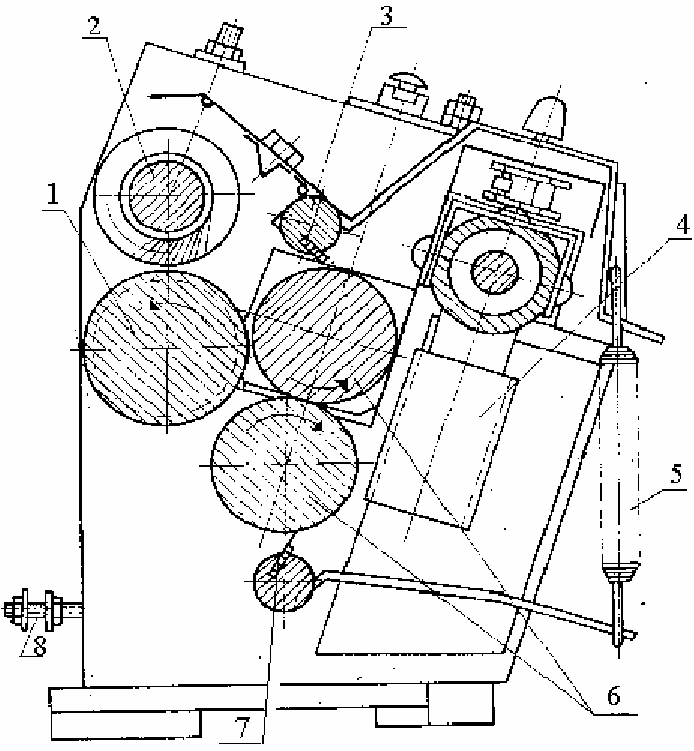

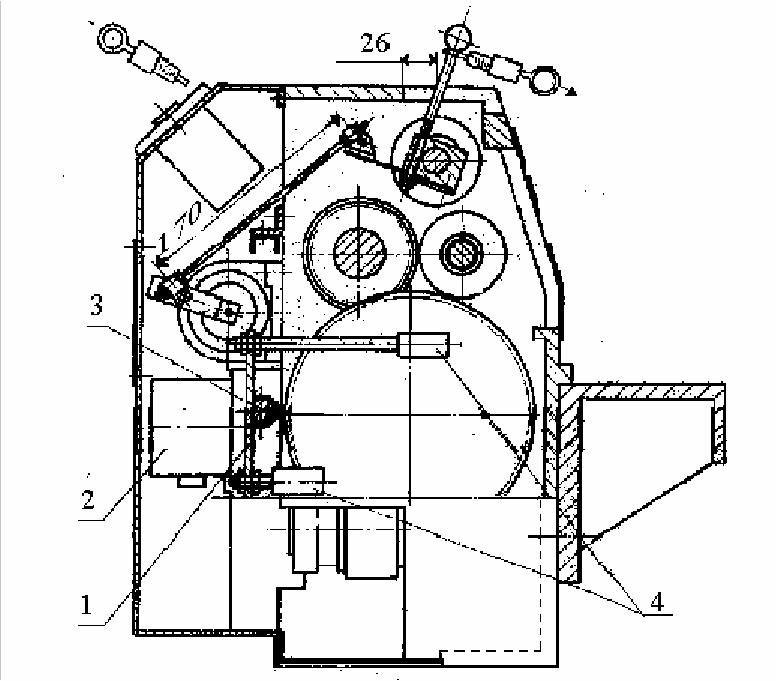

На машине ЧМ-50 механизм съема состоит из съемного валика 1 (рис.57),
давильных валов 6, очистительной щетки 2 и поперечного транспортера 4. Съемный
валик 2 обтянут цельнометаллической пильчатой лентой, смонтирован на
радиально-сферических шарикоподшипниках. Очистительная щетка обтянута
шлифовальной лентой и смонтирована на радиально-сферических подшипниках.
Разводка между очистительной щеткой и съемным валиком устанавливается при
помощи шпилек. Съемный вал приводит в движение от нижнего давильного вала
через цилиндрическое зубчатое колесо. Давильные валы представляют собой два
металлических цилиндра с высокой степенью чистоты поверхности.
Нижний давильный вал смонтирован на радиально-сферических
подшипниках, верхний давильный вал – на шарикоподшипниках. Нагрузка на
корпусы подшипников верхнего давильного вала осуществляется от пакета
тарельчатых пружин через палец при помощи гаек и составляет 80-90 кгс с каждой
стороны вала. Очистка давильных валов осуществляется раклями 3 и 7, которые
прижимаются к давильным валам пружинами 5. Основными рабочими элементами
поперечных транспортеров (рис.58) являются две бесконечные резиновые ленты
