Двухступенчатая телескопическая

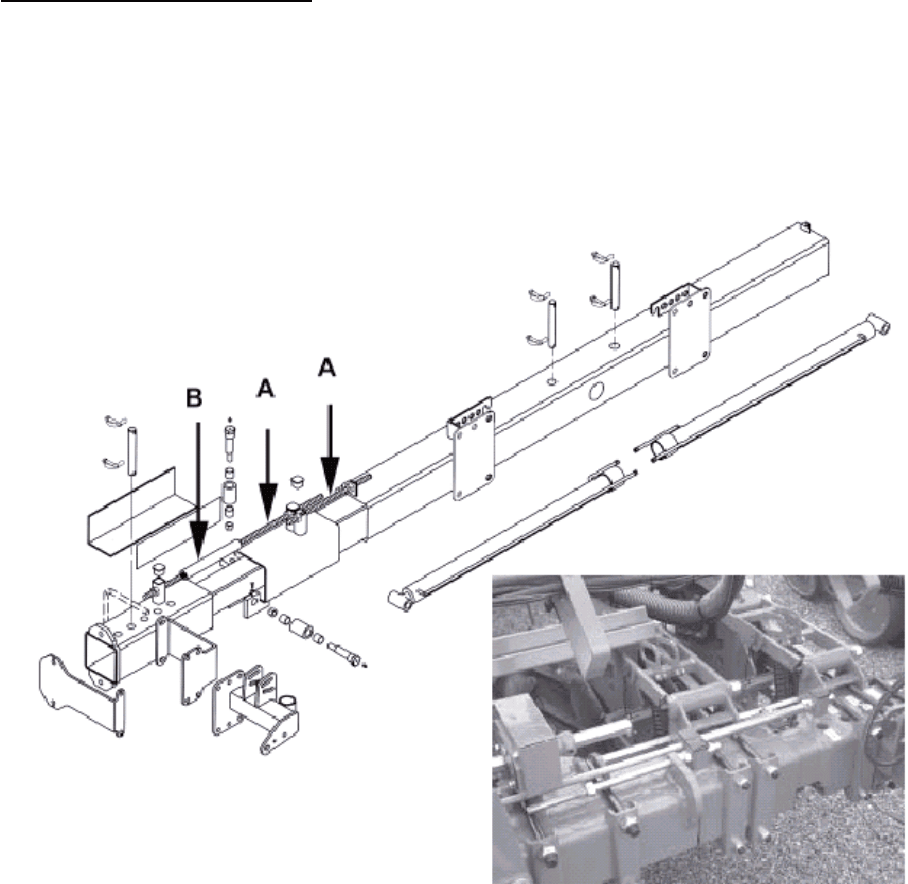

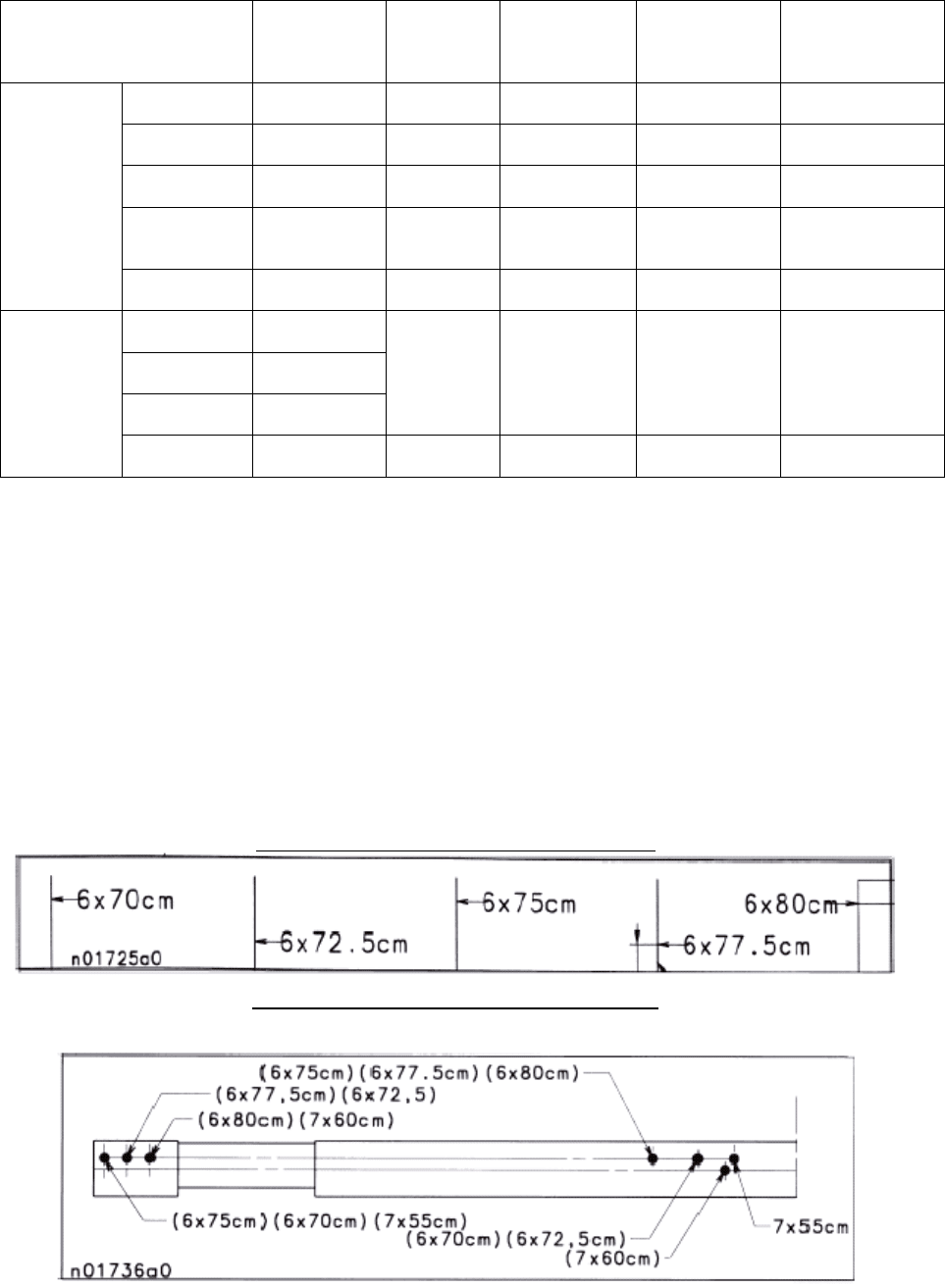

Установка концевых упоров для удлинителей.

Вылет удлинителей устанавливается в соответствии с количеством рядов и размером междурядий.

Примеры установки соединительных тяг (А) и дистанционных трубок (В) на упорах удлинителей (в

зависимости от конфигурации) см. на следующей странице.

Размеры: от 3,30 м до 3,50 м во втянутом положении (в зависимости от междурядий)

4,40 м в рабочем положении

Конфигурация сеялки Ширина

сложенной

сеялки

Длина

тяги(А)

Номера по

каталогу тяги

(А)

Длина

дистанцион-

ных трубок (В)

Номера по

каталогу

дистанционных

трубок (В)

6 рядов

через 70 см

3,30 м 578 №01732А0 61,5 №01731В0

6 рядов

через 75 см

3,35 м 578 №01732А0 61,5 №01731В0

6 рядов

через 80 см

3,50 м 698 №01733А0 136,5 №01740В0

7 рядов

через 55 или

60 см

3,50 м 578 №01732А0 111,5 №01734В0

Одноступен

чатая

телескопи-

ческая (1)

6 рядов

через 60 см

3,35 м * 578 №01732А0 111,5 №01734В0

6 рядов

через 70 см

3,00 м

6 рядов

через 75 см

3,00 м

6 рядов

через 80 см

3,00 м

843

386

№01720А0

№01721А0

259,5 №01722В0

Двухступен

чатая

телескопи-

ческая (1)

6 рядов

через 60 см

3,35 м * 843/386 №01720А0

№01721А0

136,5 №01740А0

* В этих случаях посевные работы также производятся в зафиксированном сложенном положении сеялки,

а функции телескопической рамы не используются.

Телескопическая рама имеет отверстия, необходимые для установки междурядий 72,5 см и 77,5 см.

(1)

− Зафиксируйте шарнирные пальцы цилиндра так, как показано на наклейках, прикрепленных к раме.

− Установите ширину междурядья между модулями при разложенной раме. Установите тяги и

дистанционные трубки, указанные в таблице далее.

− Гайки на резьбовых тягах должны устанавливаться так, чтобы не ограничивать раскладывание рамы

прежде, чем цилиндры достигнут крайнего положения полностью вытянутого положения.

− Сложите раму, проверяя правильность выбранных упоров (в сложенном положении секции не

должны давить друг на друга или на колёса сеялки).

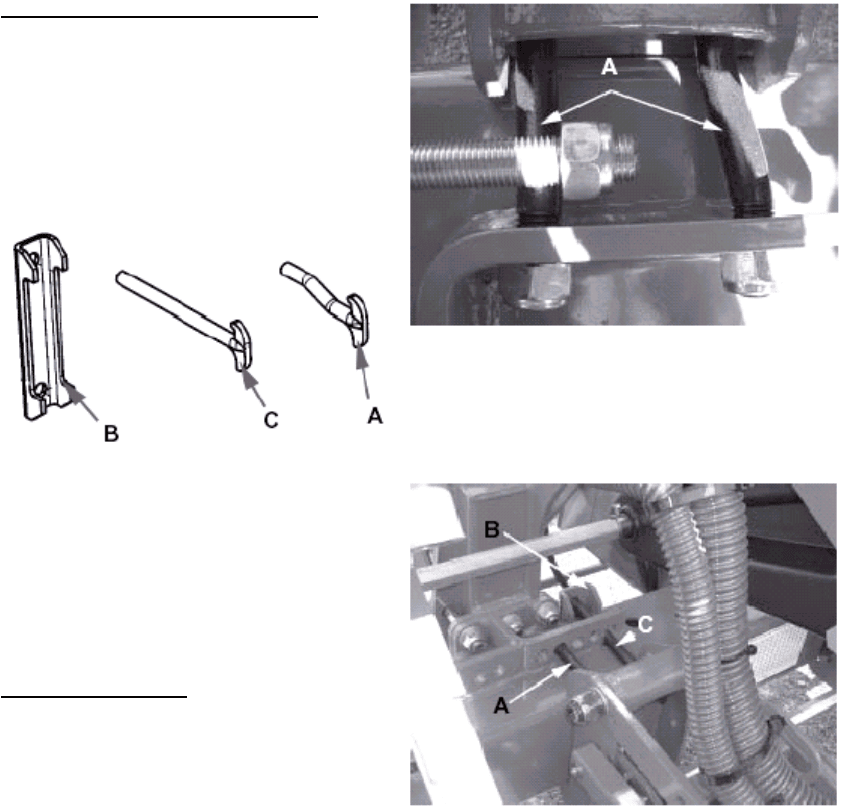

Для двухступенчатой телескопической рамы

Для одноступенчатой телескопической рамы

ЛЕВАЯ СТОРОНА

ЦЕНТР

Присоединение высевного модуля

Детали для установки высевного модуля

позади сцепного устройства на балке

квадратного сечения 150 мм.

ШАГ: 80 см между модулями

А - №03911А0; количество – 4 шт. на модуль

ШАГ: 75 см между модулями

В - №00865В0; количество – 1 шт. на модуль

С - №03882А0; количество – 2 шт. на модуль

А - №03911А0; количество – 2 шт. на модуль

Момент затяжки гаек

Диаметром 16 мм – 12 daN.m (для А – С)

Фото 3 Фото 4

рама с установкой частей вплотную Шасси рама разнесенного типа

(1 – проставка длиной 60 мм) (2 – проставка длиной 230 мм)

Фото 1

Транспортная ширина 3,00 м

Рабочая ширина 6,00 м

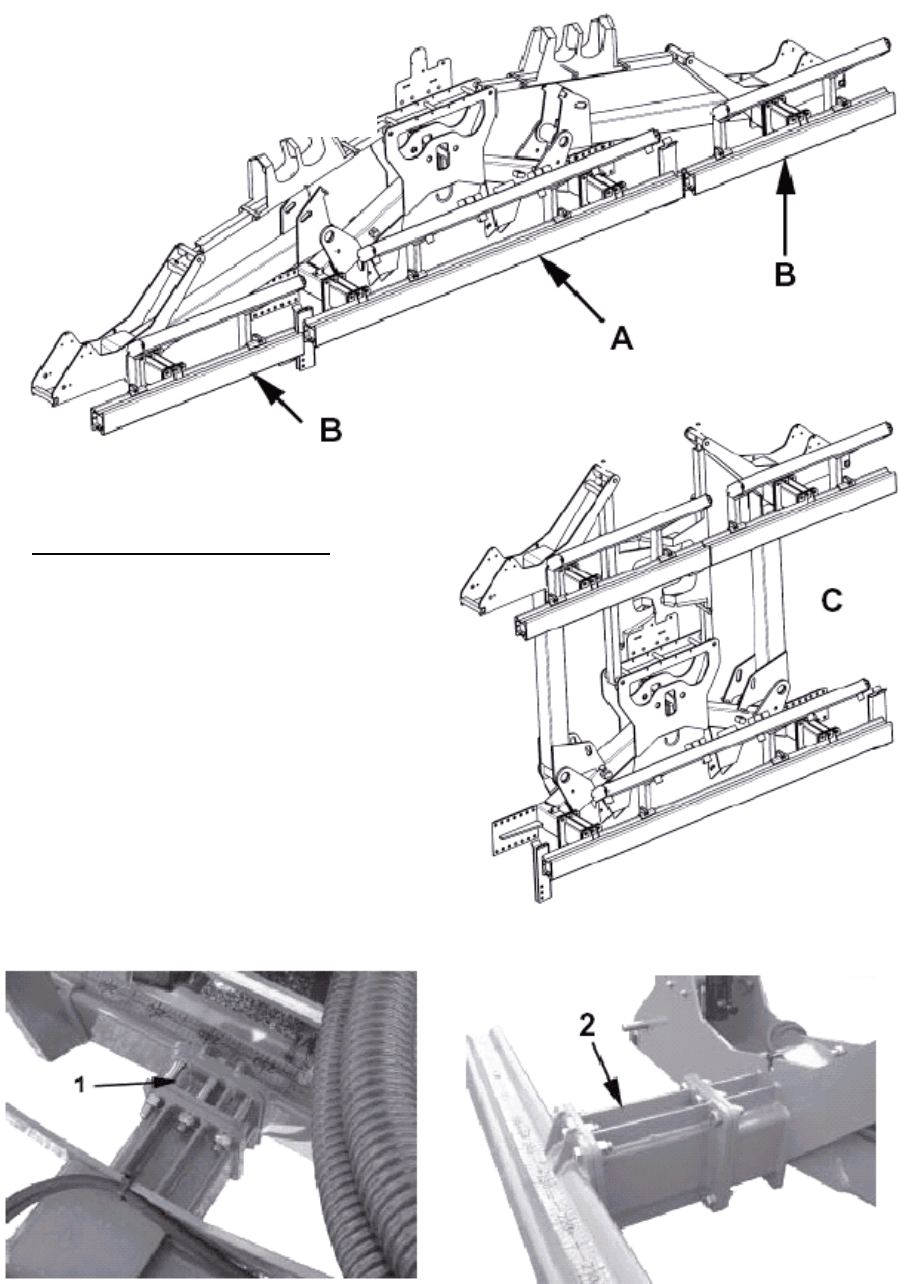

3 СКЛАДЫВАЮЩАЯСЯ РАМА

Складывающаяся рама сеялки MAXIMA

состоит из трех частей: центральной рамы (а) и

двух боковых (В) (фото 1). Каждая часть в

вертикальной плоскости независима от других,

что обеспечивает более точное копирование

рельефа.

Существуют два типа рам: с установкой

частей вплотную (с укороченной 60-мм

проставкой) (1) (Фото 3), если не используются

устройства для внесения удобрений, и

разнесенного типа (с удлиненной проставкой

230 мм) (2) (Фото 4), если используются

устройства для внесения удобрений.

При транспортировании по дорогам сеялка

MAXIMA должна складываться и

икси

оваться в этом положении

(

)

(

Фото 2

)

Фото 2

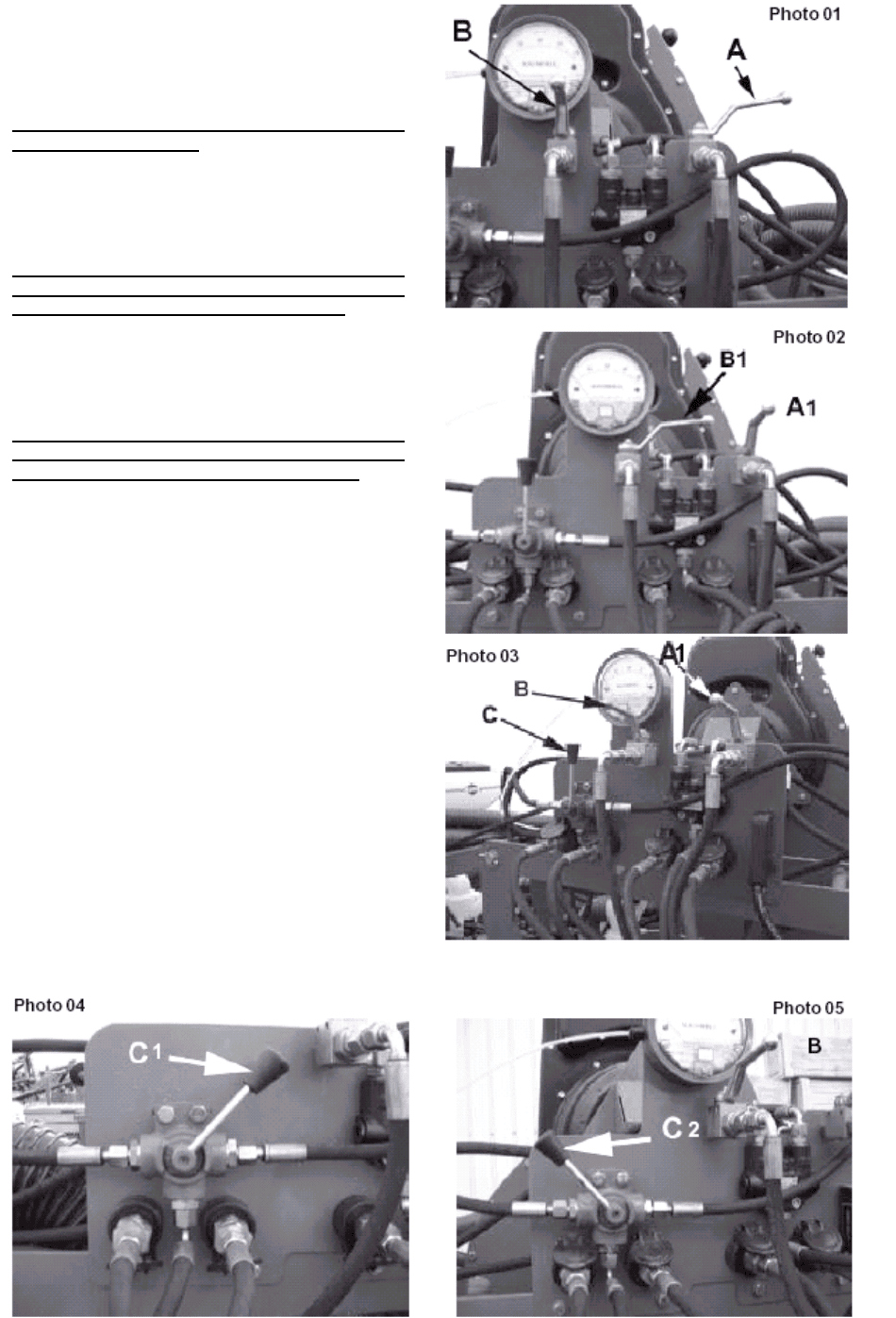

Фиксация/освобождение сеялки осуществляется

при помощи клапанов (А) и (В), расположенных

на гидравлических линиях.

Клапан (А) – гидравлическое снятие

блокировки маркеров

− Разблокированное положение (А) (фото 01)

− Заблокированное положение (А1) (фото 02)

Клапан (В) – разблокирование операции

складывания/развертывания шасси в

зависимости от положения клапана (С)

− Разблокированное положение (В) (фото 01)

− Заблокированное положение (В1) (фото 02)

Трехпозиционный гидравлический клапан (С)

позволяет раздельно

складывать/раскладывать боковые рамы

− Две боковые рамы

> рычаг в среднем положении (С) (фото 03)

− Правая боковая рама

> рычаг влево (С2) (фото 05)

− Левая боковая рама

> рычаг вправо (С1) (фото 04)

ПОЛУЧЕНИЕ И ВЫГРУЗКА

1 ПОЛУЧЕНИЕ

Проверяйте комплектность агрегата в момент получения

Убедитесь:

− В отсутствии посторонних предметов в бункере

− В отсутствии повреждений сеялки в ходе транспортировки и отсутствие каких-либо частей

Претензии принимаются только в момент приемки агрегата.

О любом повреждении следует сообщить перевозчику. В случае сомнений или споров просьба обратиться

к дилеру.

2 - ВЫГРУЗКА СЕЯЛКИ

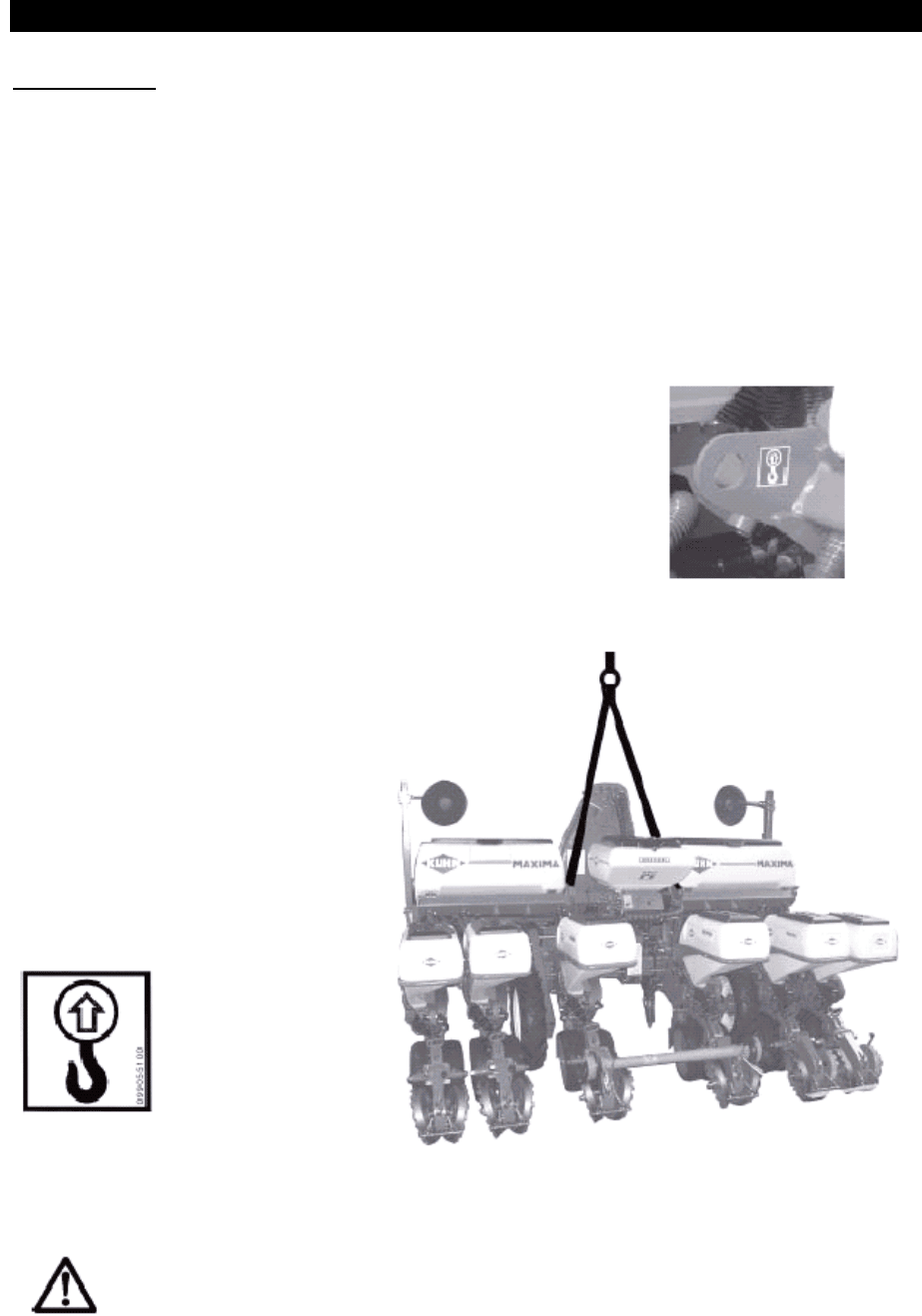

Установите сеялку на устойчивую, горизонтальную и ровную

поверхность при помощи двух строп.

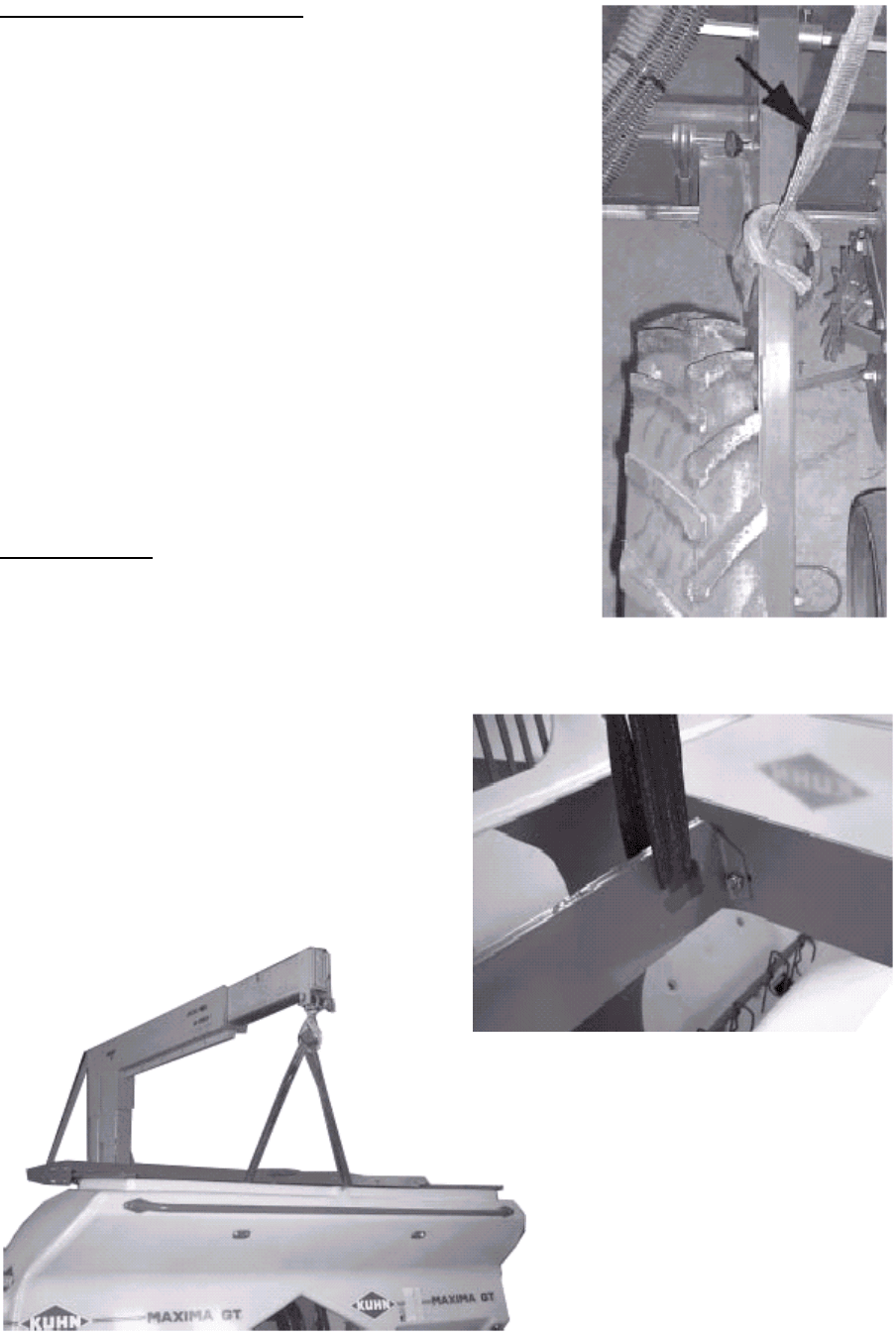

Наклейки с обозначением анкерных точек показывают места закрепления строп при

подъеме агрегата.

Складывающаяся сеялка MAXIMA

Обязательно применение растяжек, не дающих

стропам соскользнуть к центру агрегата.

Анкерными точками для подъема агрегата являются

два рычага колес и третья точка навески.

Установите сеялку на устойчивую, горизонтальную и

ровную поверхность при помощи двух строп.

Перед перемещением сеялки MAXIMA убедитесь, что

натянутые стропы не создают нагрузку на

определенные узлы агрегата (бункеры удобрений,

микрогранулятор, модуль, нагнетатель и пр.), которые

в противном случае могут быть повреждены. Если

такой риск существует, следует удлинить стропы во

избежание точек контакта.

MAXIMA GT1350L

УСТАНОВКА ПРИНАДЛЕЖНОСТЕЙ (ПРИСПОСОБЛЕНИЙ)

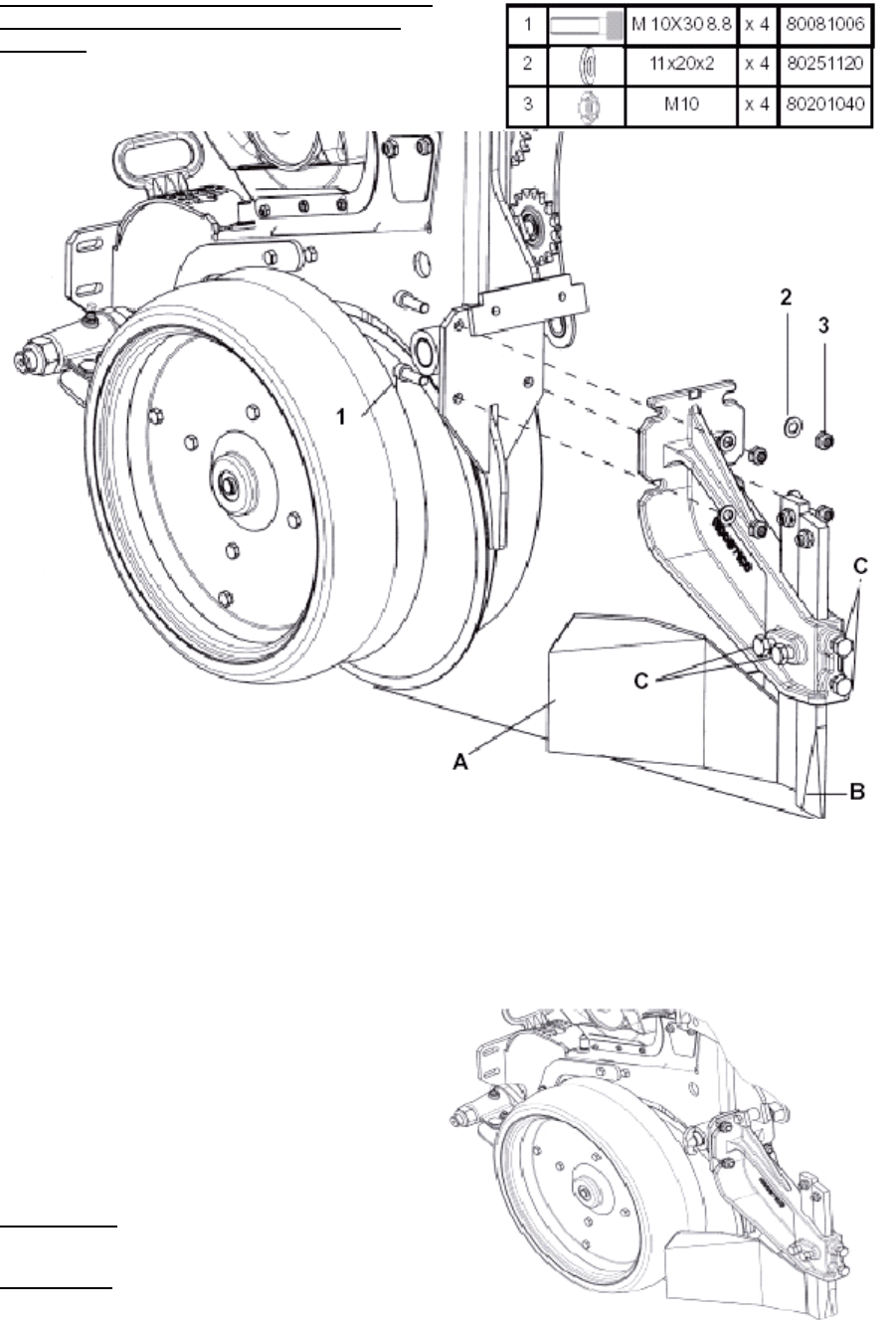

1 УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ КОМКОВ

ЗЕМЛИ И КАМНЕЙ (ПО СПЕЦИАЛЬНОМУ

ЗАКАЗУ)

2 типа:

− Широкое для колес глубины 400х115

− Узкое для колес глубины 400х65

Назначением устройства для удаления комков

земли и камней (А) является удаление комков

земли и мелких камешков с тем, чтобы

освободить путь для боковых колес глубины и

создать борозду во влажной почве после

удаления сухого и комковатого слоя. Требует

относительно высокой установки,

предотвращающей заглубление высевного

модуля в почву.

Независимый нож (В) готовит путь для дискового

сошника и облегчает его проникновение в почву.

На очень влажной и вязкой почве, а также при

наличии большого количества камней

устройства для удаления комков земли и камней

(А) и ножи (В) можно перевести в поднятое

положение, либо снять все приспособление с

сеялки.

Установка: Собрать при помощи четырех

болтов (позиции 1-2-3) с боковой регулировкой

по центру рядка.

Настройка: Ослабить 4 винта (С) для настойки

высоты элементов (А) и (В), и снова затянуть 4

винта (С)

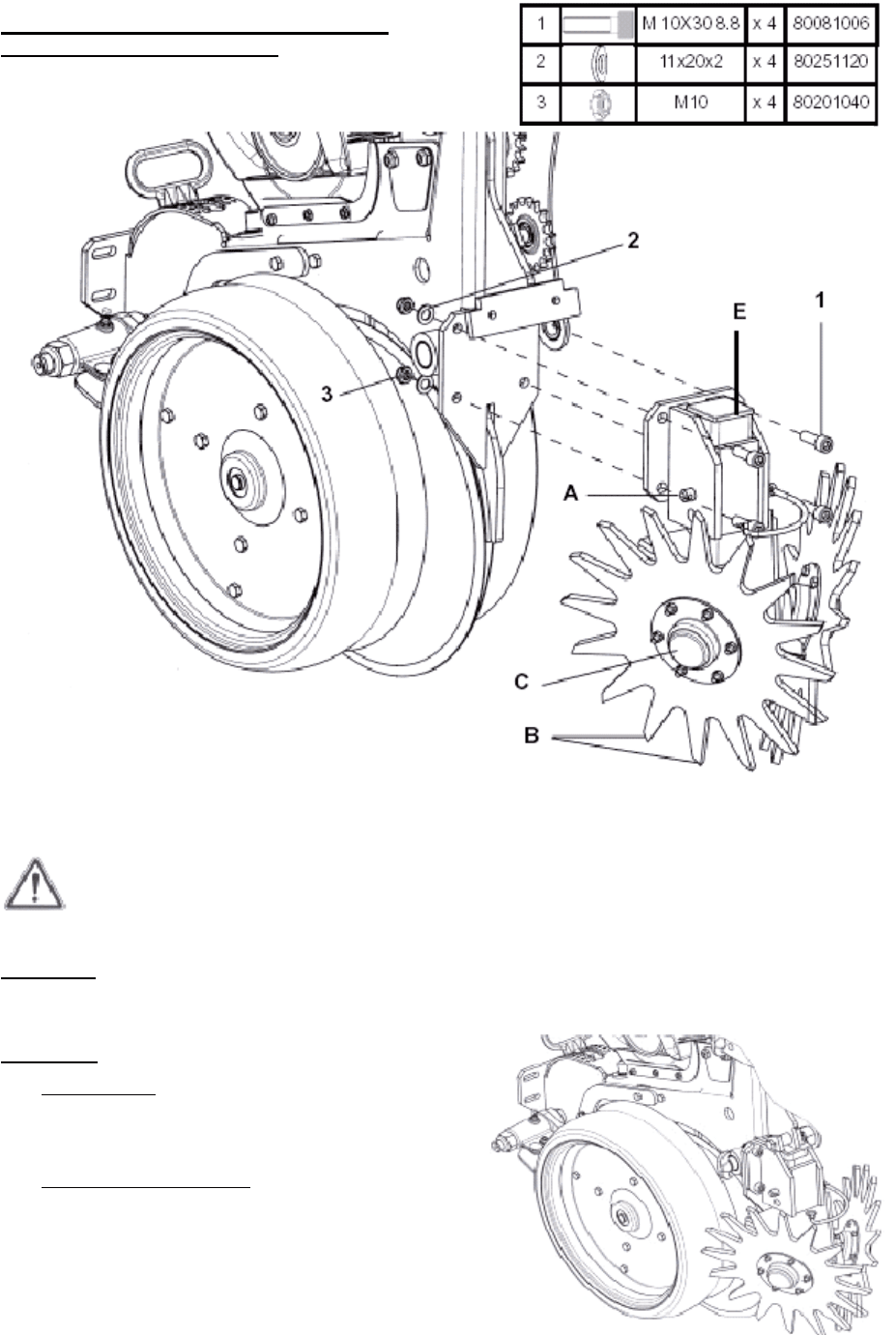

2 ИГОЛЬЧАТЫЙ КАТОК ДЛЯ УДАЛЕНИЯ

РАСТИТЕЛЬНЫХ ОСТАТКОВ

Устанавливается вместо устройства для удаления комков

земли и камней перед дисковыми сошниками.

Назначение игольчатого катка для удаления растительных остатков – подготовка пути для высевного

модуля при наличии растительных остатков.

Внимание! Правый и левый игольчатые

диски симметричны; заостренная часть зуба

(В) в нижнем положении должна быть

обращена вперёд.

Установка:

− Собрать при помощи четырех болтов (позиции 1-

2-3)

Настройка:

− По высоте: при помощи штифта (А),

устанавливаемого в 10 имеющихся положений на

блоке (Е); суммарное перемещение при этом

составляет 82,5 мм

− По рабочей ширине: устанавливается в

зависимости от подлежащих удалению

растительных остатков.

Установите обе оси (С) в одно из 3 установочных

отверстий. Переднее положение обеспечивает

перекрытие звездочек и удаление растительных

остатков перед сошником, а заднее положение

обеспечивает расчистку пути для колёс глубины.

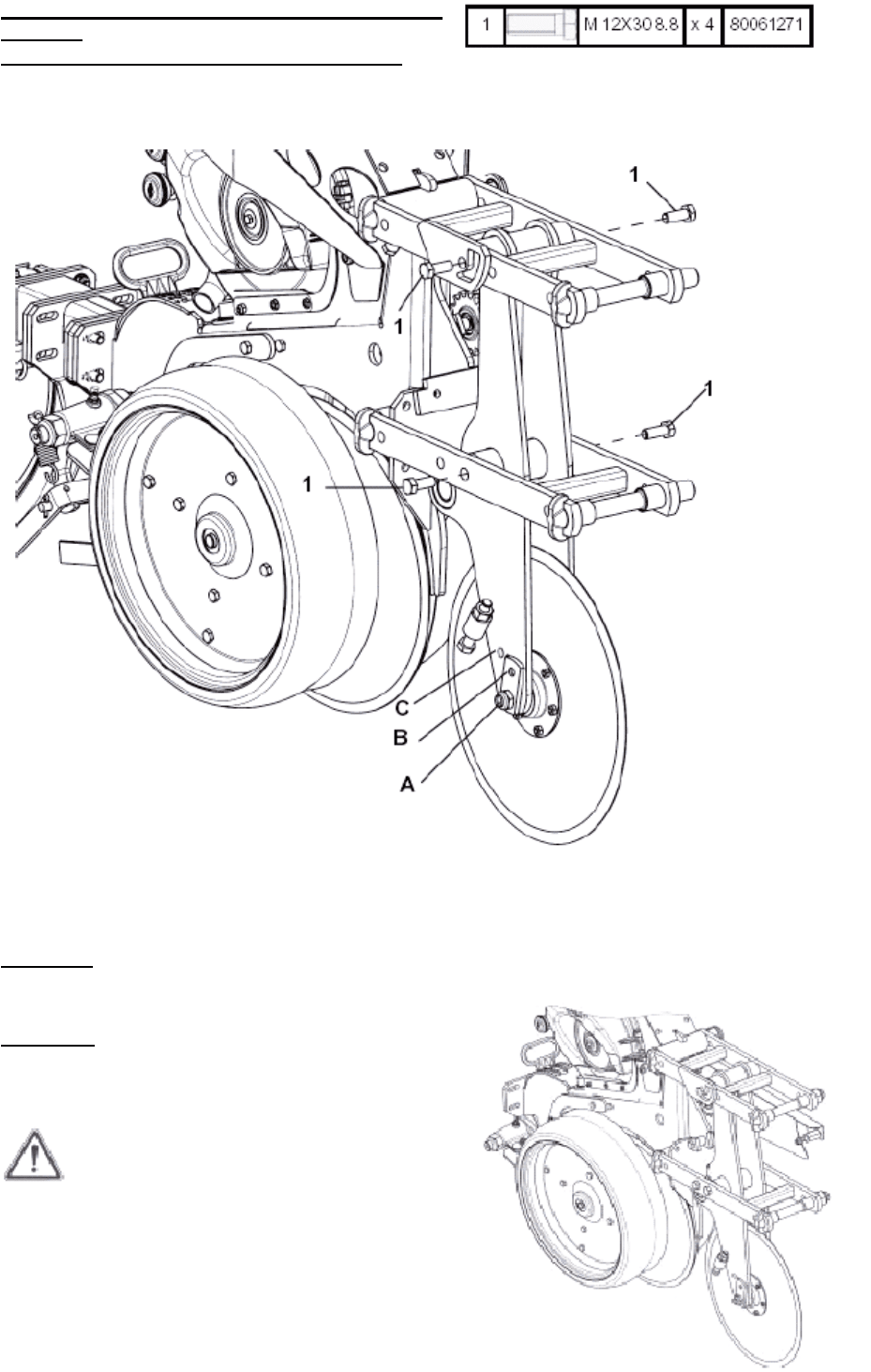

3 ОТКРЫВАЮЩИЙ ДИСК (ПО СПЕЦИАЛЬНОМУ

ЗАКАЗУ)

(дисковый ножевой сошник диаметром 350 мм)

Устанавливается на параллелограмме высевного модуля. По своей конструкции несовместим с

устройством для удаления комков земли/камней и для удаления растительных остатков, но может быть

оборудован специальными устройствами для удаления растительных остатков (см. следующую страницу)

Установка:

− Собрать при помощи 4 винтов (поз 1) и застопорить

их при помощи компаунда, предотвращающего

самоотвинчивание.

Настройка:

− Высота диска относительно дна борозды: отвинтить

2 гайки (А) и переставить фиксирующие шпильки (В)

в три отверстия (С), смещая диск вертикально в

пределах максимум 25 мм.

Внимание! Этот тип приспособления не

позволяет фиксировать высевной модуль в

поднятом положении.

Начиная с агрегата с зав. № J1664, в центре

параллелограмма может устанавливаться

одинарная пружина, прижимающая книзу, а

вторая пружина может устанавливаться с

правой стороны при помощи измененных

креплений и отверстий на параллелограмме.

Назначением дискового ножевого сошника

является содействие проникновению дискового

бороздодела, особенно в условиях

существенного количества остатков растений

или корней. Каменистая почва может

неблагоприятно повлиять на работу дискового

ножевого сошника.
