91
На работу в режиме многоуровневой
коммутации влияют
таблица коммутации
таймеры устаревания
идентификаторы виртуальных сетей
домены VTP
интерфейсы управления
92

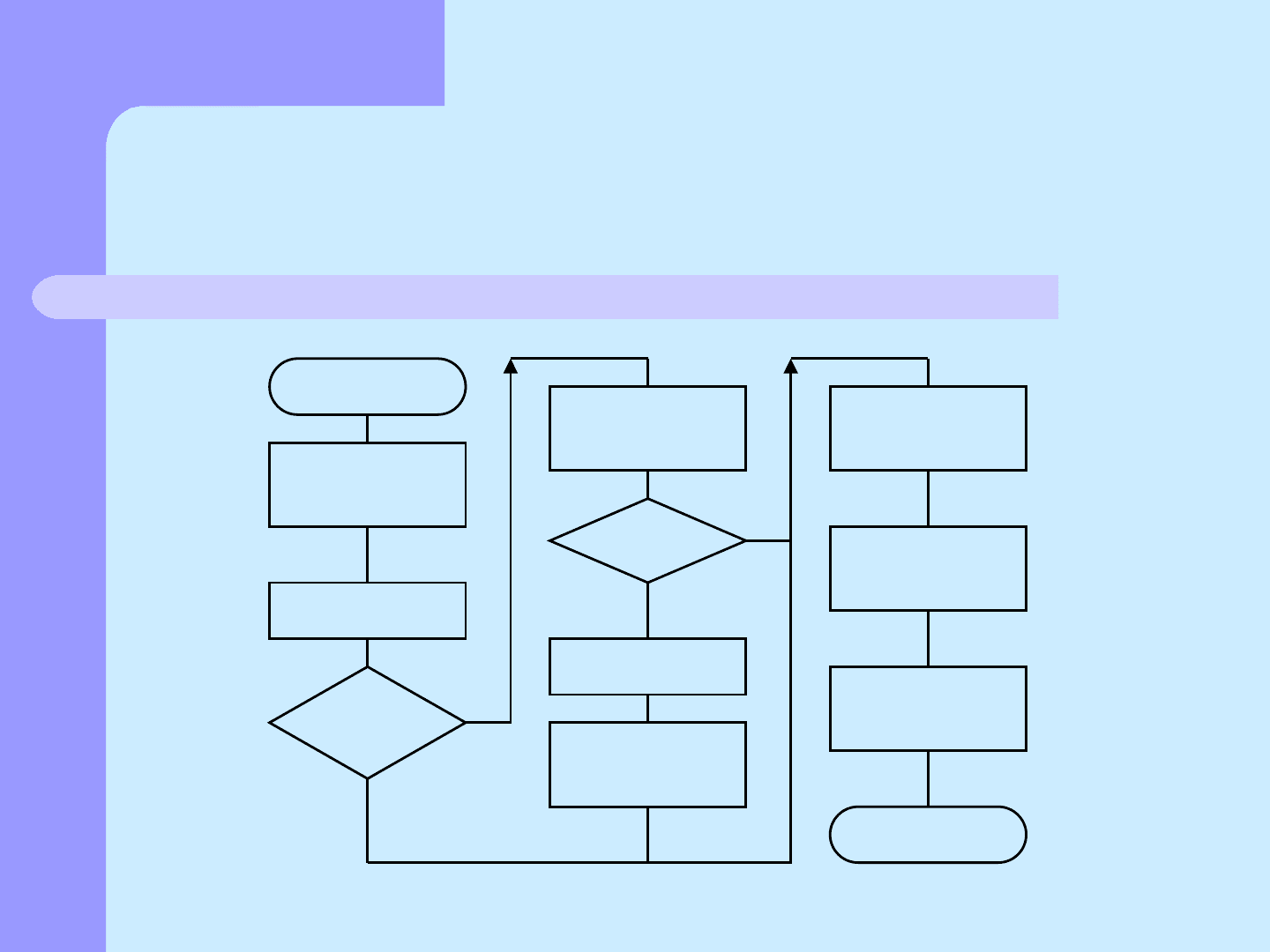

Алгоритм работы коммутатора
3-го уровня
Поступление бит
на вход Rx
Получение кадра
входным портом
Маршрутизация
?
Обработка кадра
переключаемый
Поиск маршрута
Выбор
интерфейса
Передача в
выходную очередь
Получение кадра
портом
маршрутизатора
Передача кадра
портом
маршрутизатора
Процесс качества
обслуживания
Передача бит
на выход Tx
Да
Да
Нет
Нет
93

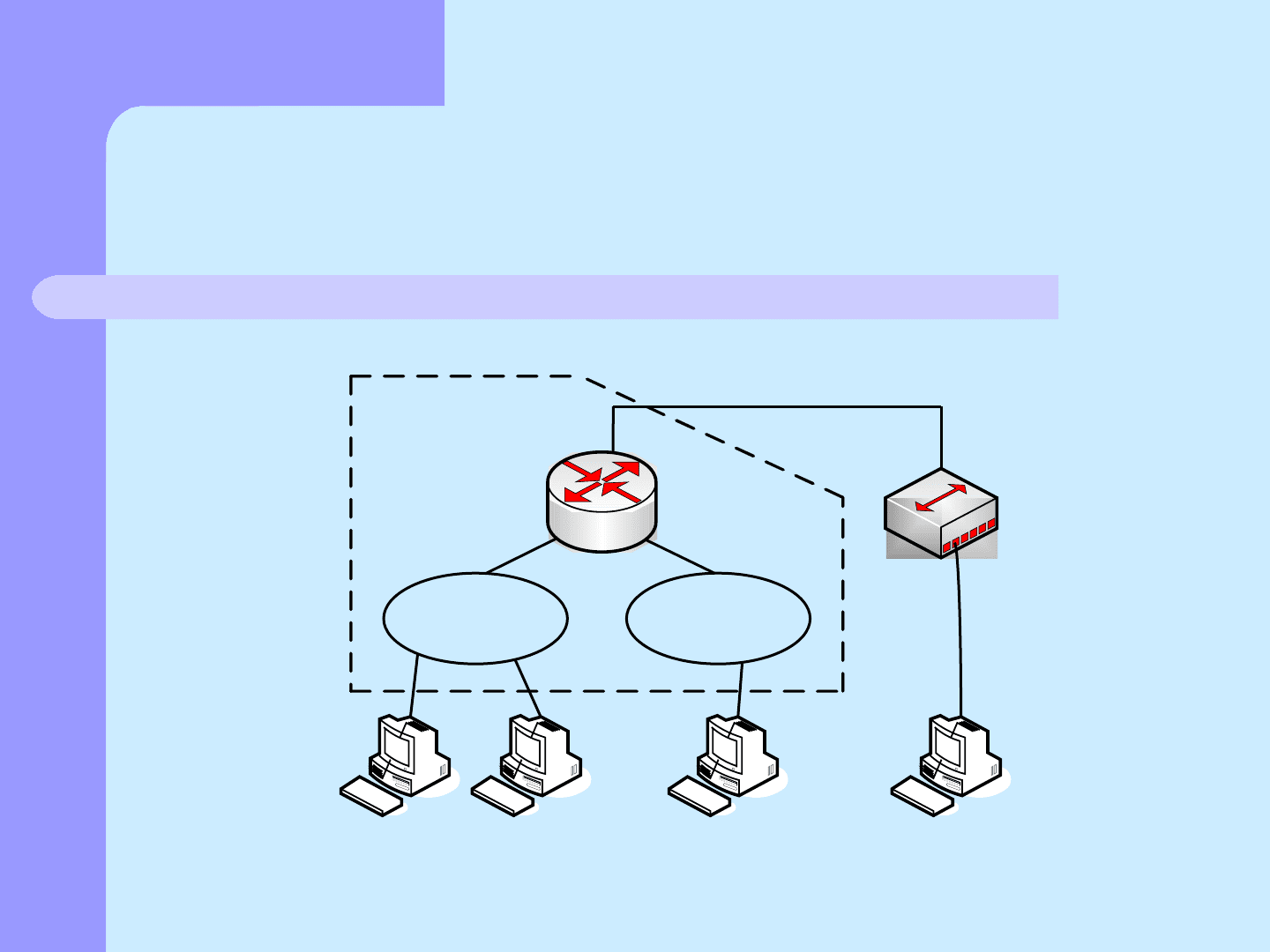

Использование маршрутизируемого
порта
VLAN 10 VLAN 20
SVI
10.1.1.1
SVI
10.2.2.1
10.1.1.2 10.1.1.3 10.2.2.2
Коммутатор
3 уровня
10.3.3.2
Маршрутизируемый порт
10.3.3.1
94

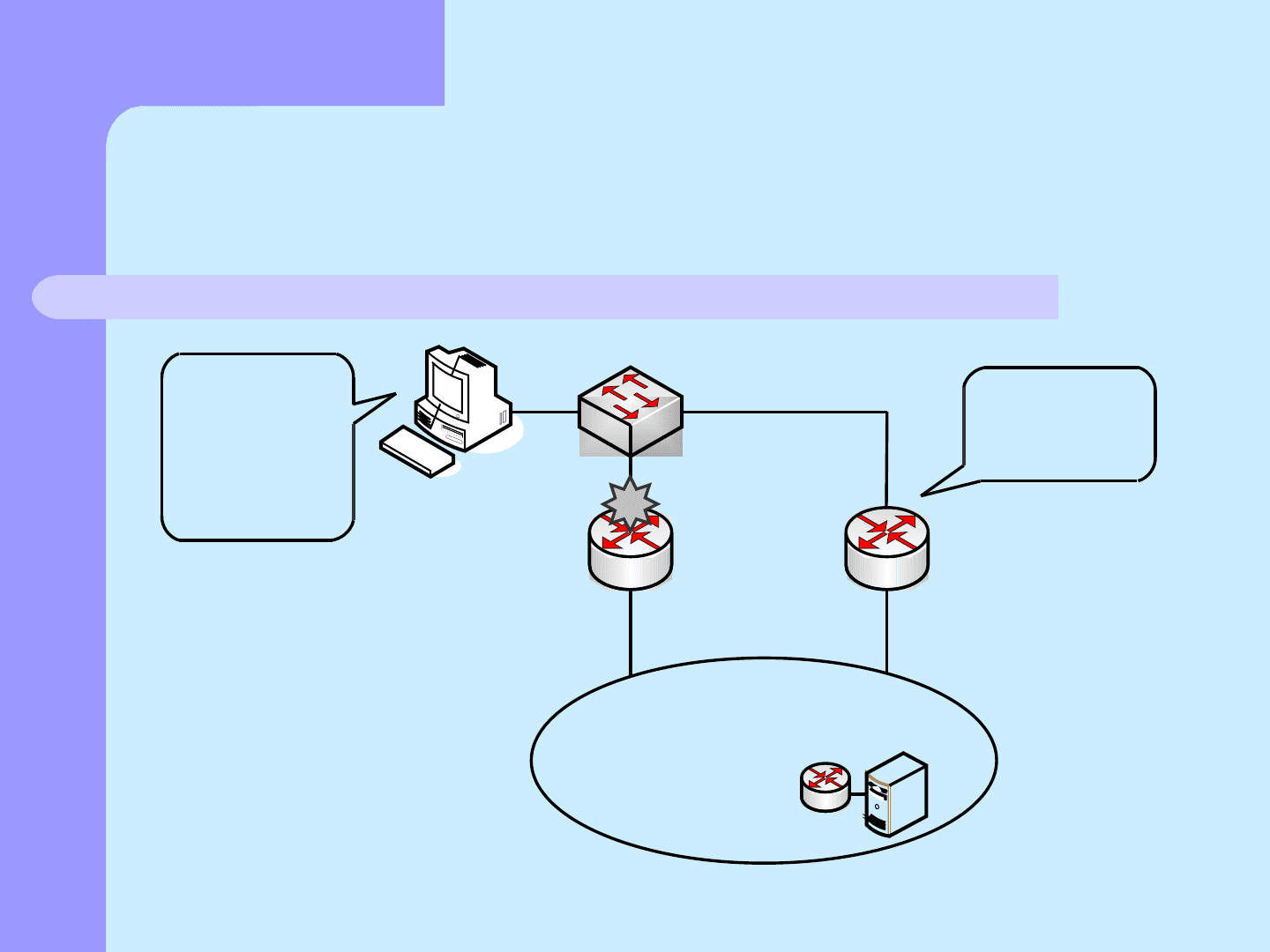

Работа шлюза по умолчанию
Маршрутизатор А
172.16.10.82
0010.f6b3.d000
Сеть
университетско
городка
Подсеть А
172.16.50.0
Подсеть В
172.16.51.0
Маршрутизатор В
172.16.10.169
0010.0b79.6800
Файл сервер А
Хочу передать
пакет
файл серверу А,
а мой шлюз по
умолчанию
отказал
Я могу передать
пакет
файл серверу А
95

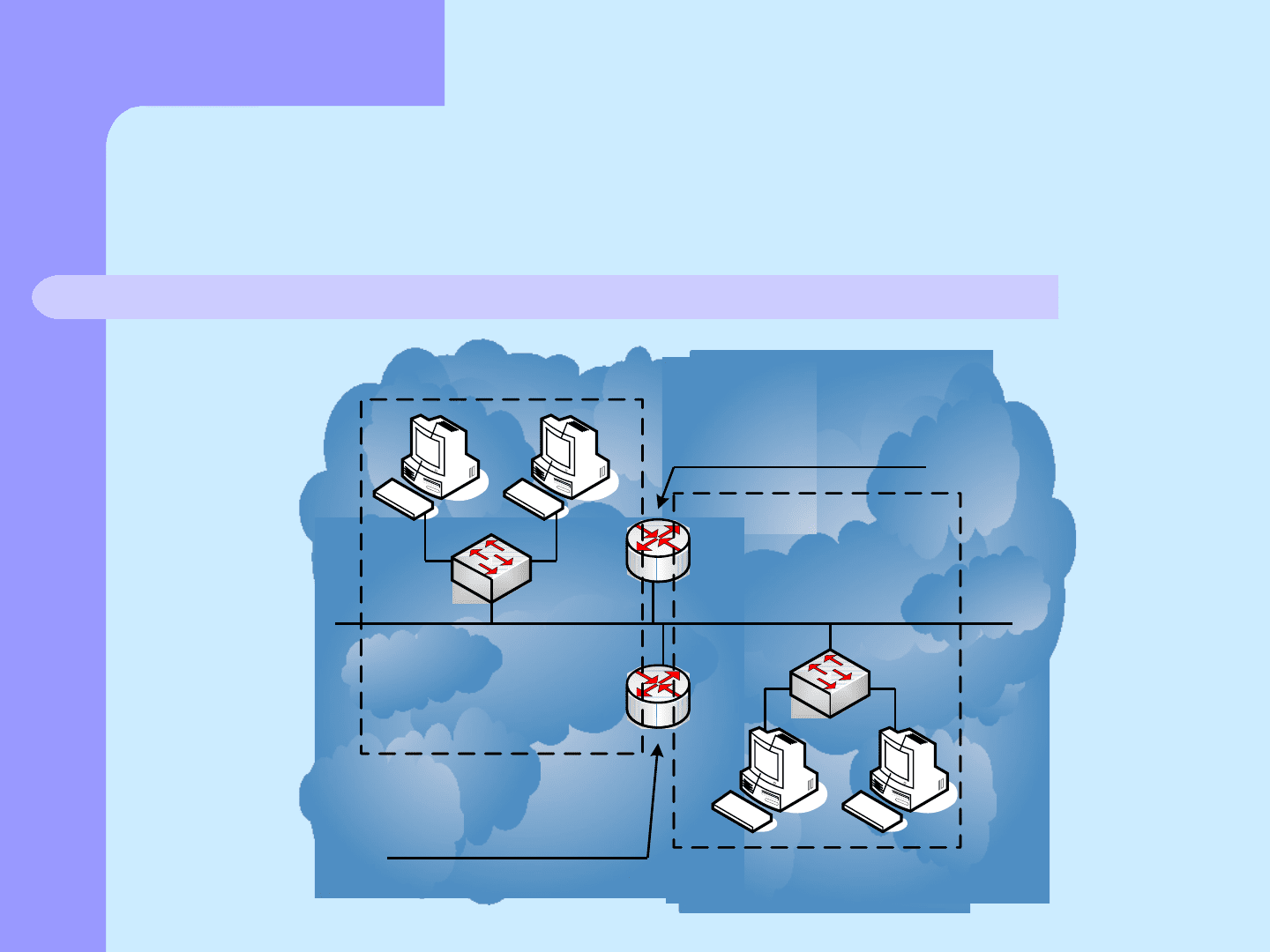

Резервные связи протокола HSRP
Группа 1
Группа 2
VLAN 10
Маршрутизатор А
активный для группы 1
резервный для группы 2
Маршрутизатор В
активный для группы 2
резервный для группы 1
В
А
96

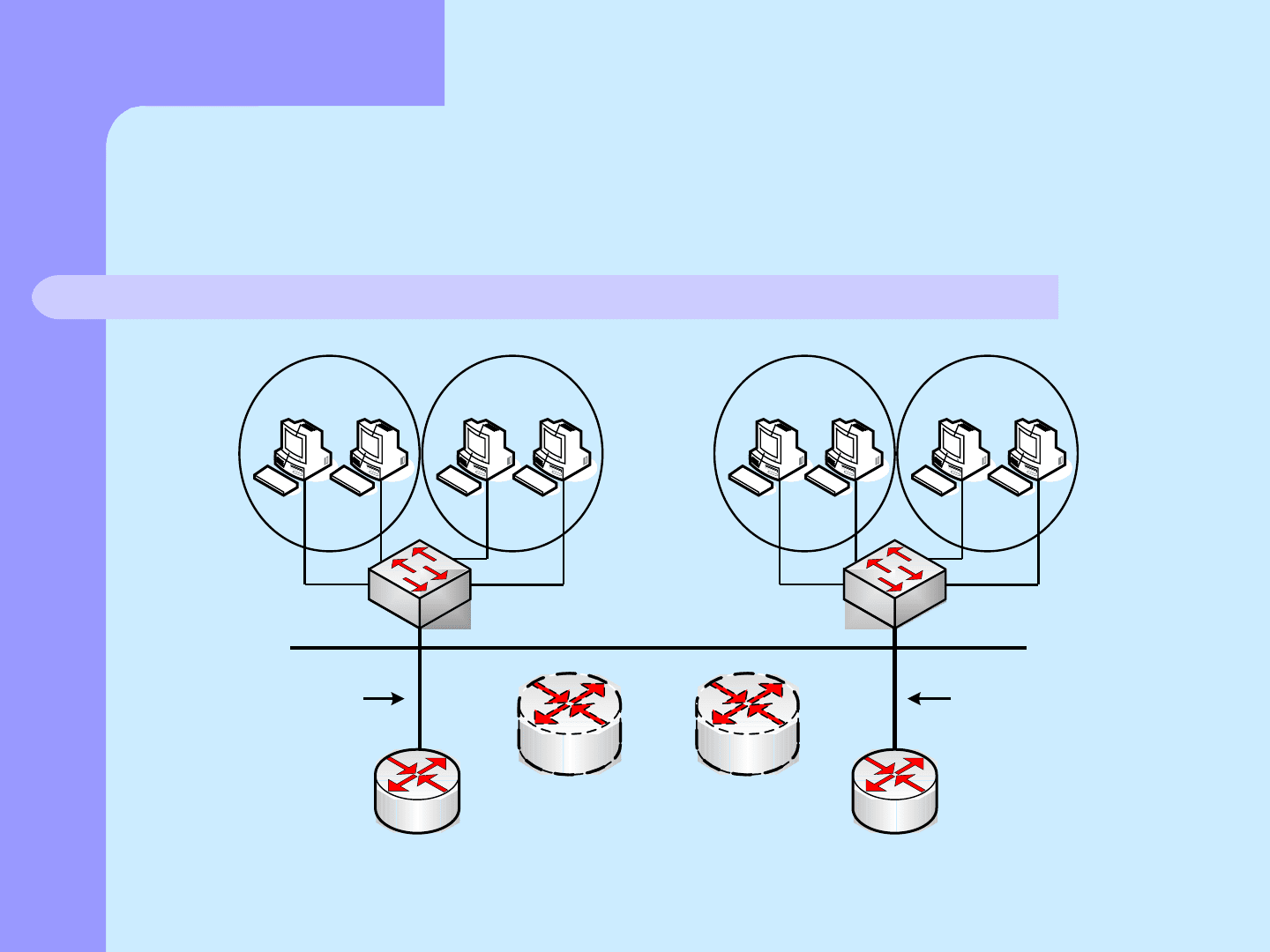

Передача пакетов между
виртуальными сетями по магистрали
172.16.10.10
виртуальный
маршрутизатор
для VLAN10
Магистраль
VLAN10 VLAN20 VLAN10 VLAN20
Магистраль
Магистраль
172.16.20.20
виртуальный
маршрутизатор
для VLAN20
А
В
97

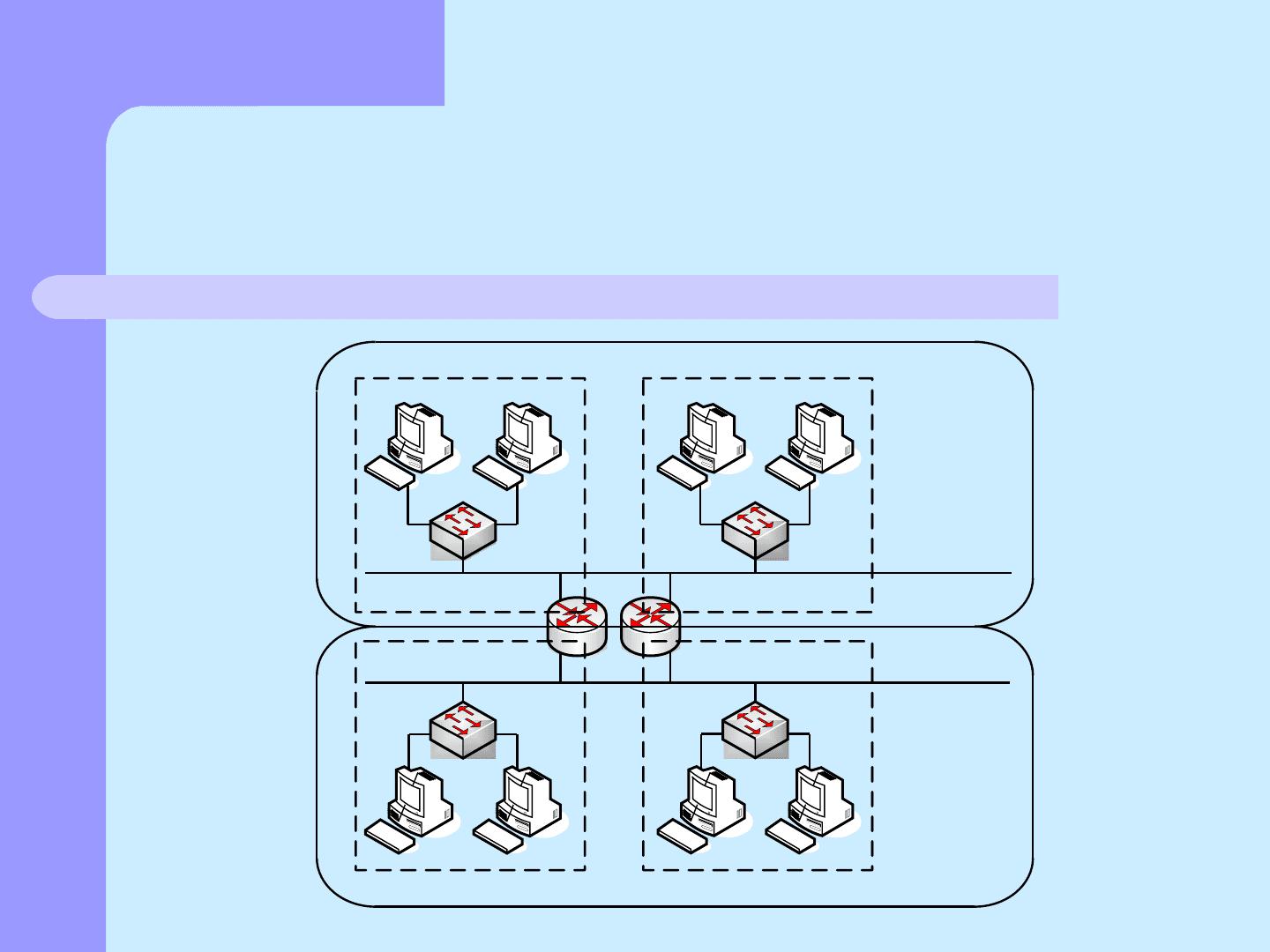

Организация групп
в виртуальных сетях
Группа 1 Группа 2
VLAN10
VLAN20
Группа 3 Группа 4
172.16.10.0
172.16.20.0
98
Поля сообщения протокола HSRP
Версия - указывает на версию протокола HSRP.
Тип сообщения - описывает тип сообщения, содержащегося в пакете. Эти типы следующие:
Приветствие (Не11о) самое распространенное сообщение, которое указывает на то,
что маршрутизатор функционирует в резервной группе.
Захват – указывает, что маршрутизатор хочет стать активным.
Отставка - уведомляет других членов резервной группы, что активным маршрутизатор
больше быть не может или не желает.
Состояние – указывает текущее состояние маршрутизатора, посылающего сообщение.
Hellotime – указывает период времени в секундах между сообщениями приветствия, которые
посылает маршрутизатор. По умолчанию 3 секунды.
Holdtime – используется при посылке сообщений приветствия. Это поле указывает отрезок
времени в секундах, в течение которого сообщение имеет силу. По умолчанию – 10 секунд.
Приоритет – используется, чтобы выбрать активные и резервные маршрутизаторы.
Маршрутизатор с самым высоким приоритетом в группе становится активным
маршрутизатором.
Группа – указывает номер резервной группы. Номера могут быть от 0 до 255.
Данные аутентификации – представляет собой текстовый пароль из восьми знаков,
Виртуальный адрес – IP адрес маршрутизатора, который используется группой.
99
Состояния маршрутизатора в
протоколе HSRP
Начальное состояние –
в стартовом состоянии протокол HSRP не работает.
Маршрутизатор устанавливается в это состояние после включения питания или если
происходит изменение его конфигурации.
Состояние обучения –
маршрутизатор переходит в это состояние и остаётся в нём,
пока не получит сообщение приветствия от текущего активного маршрутизатора.
Состояние прослушивания –
в этом состоянии маршрутизатор уже узнал IP адрес
виртуального маршрутизатора и слушает обновленную информацию из сообщений
приветствия.
Состояние разговора
– в этом состоянии маршрутизатор начинает отправлять свои
собственные периодические сообщения приветствия и уведомлять другие
маршрутизаторы, что он активный участник процесса выборов активного или
резервного маршрутизатора.
Резервное состояние –
в рамках протокола HSRP должен быть, по крайней мере,
один резервный маршрутизаторё. Если их существует несколько, они становятся
кандидатами в резервные маршрутизаторы. Маршрутизатор с самым высоким
приоритетом войдет в активное состояние в случае отказа.
Активное состояние –
маршрутизатор в активном состоянии действует как шлюз по
умолчанию для IP адреса, назначенного на виртуальный маршрутизатор. Он
переправляет любые пакеты, полученные для виртуального IP или МАС адреса,
посланные любым из узлов группы.
100

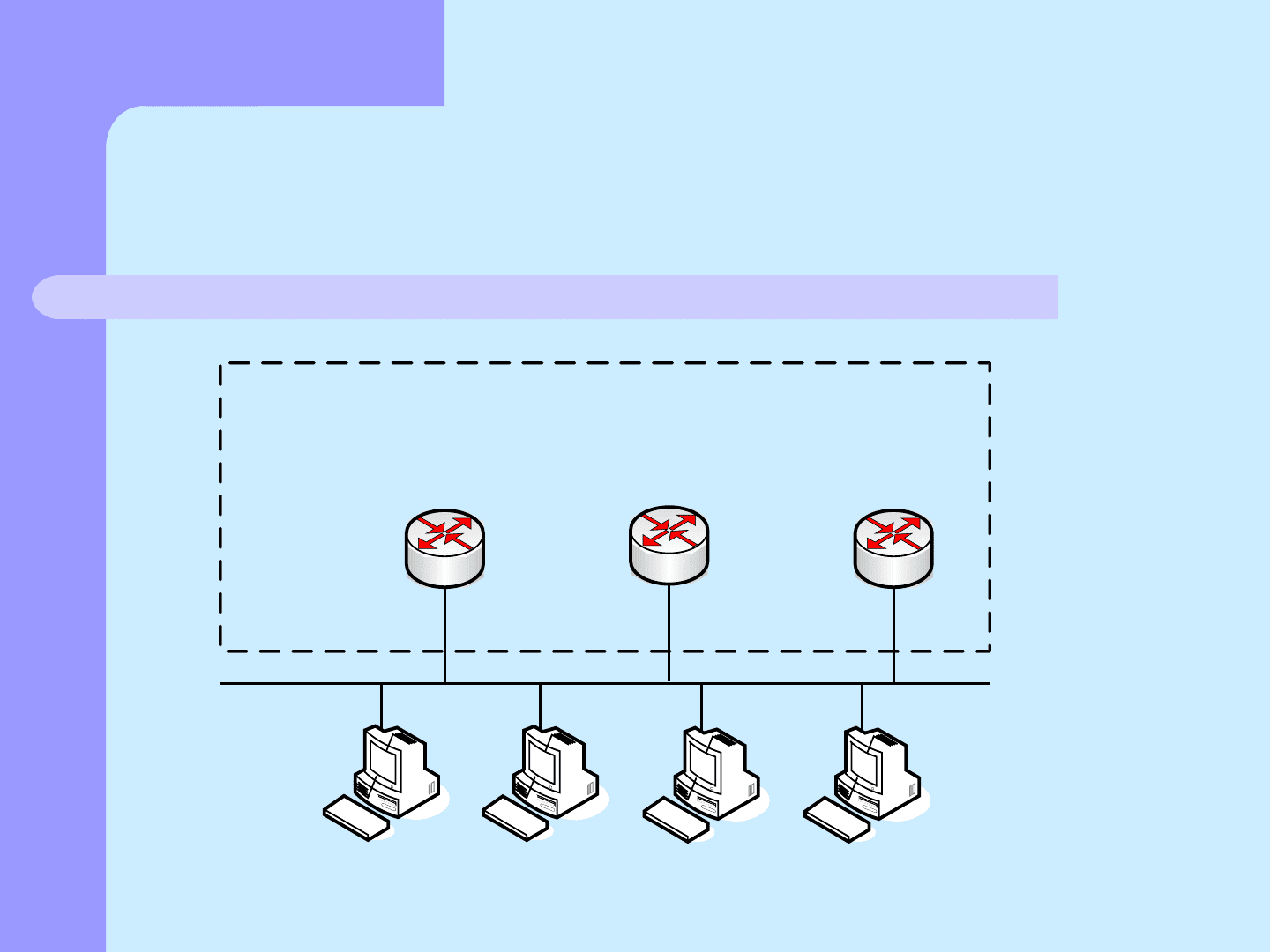

Организация виртуальных шлюзов в
протоколе VRRP
Узел 1
10.0.0.1
Приоритет = 255
Активный
10.0.0.1
Приоритет = 200
10.0.0.3
Приоритет = 100
Резервный Резервный
А
В
С
Узел 2 Узел 3 Узел 4
Виртуальная
группа
маршрутизаторов
IP = 10.0.0.1
Виртуальные шлюзы
